Трубопроводные системы — основа инженерной инфраструктуры на промышленных объектах, в жилых зданиях и коммунальных сетях. Чтобы трубопровод работал надёжно и без потерь, одних труб недостаточно: нужны соединительные, направляющие и крепёжные элементы. Ассортимент таких изделий можно изучить, например, по каталогу https://aglant.shop/katalog/detali_truboprovodov/ — там представлены как стандартные, так и специализированные позиции для разных условий монтажа и эксплуатации.
Классификация деталей трубопроводов
Все элементы трубопроводных систем принято делить на группы по функциональному назначению. Одни служат для соединения прямых участков труб, другие обеспечивают изменение направления, третьи позволяют разветвлять поток или регулировать его параметры. Такая классификация помогает проектировщикам и монтажникам быстро подобрать нужную позицию под конкретную задачу.

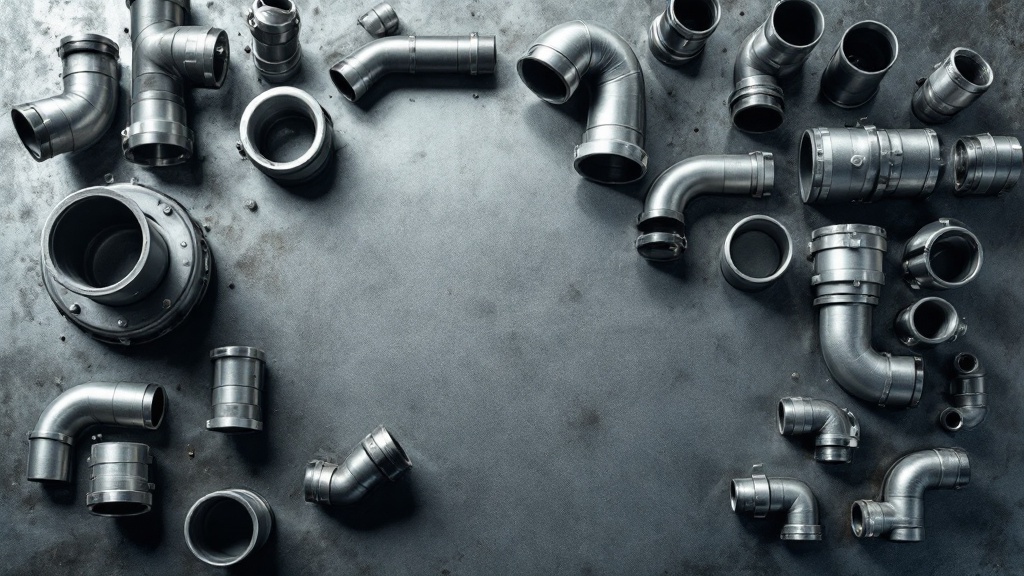

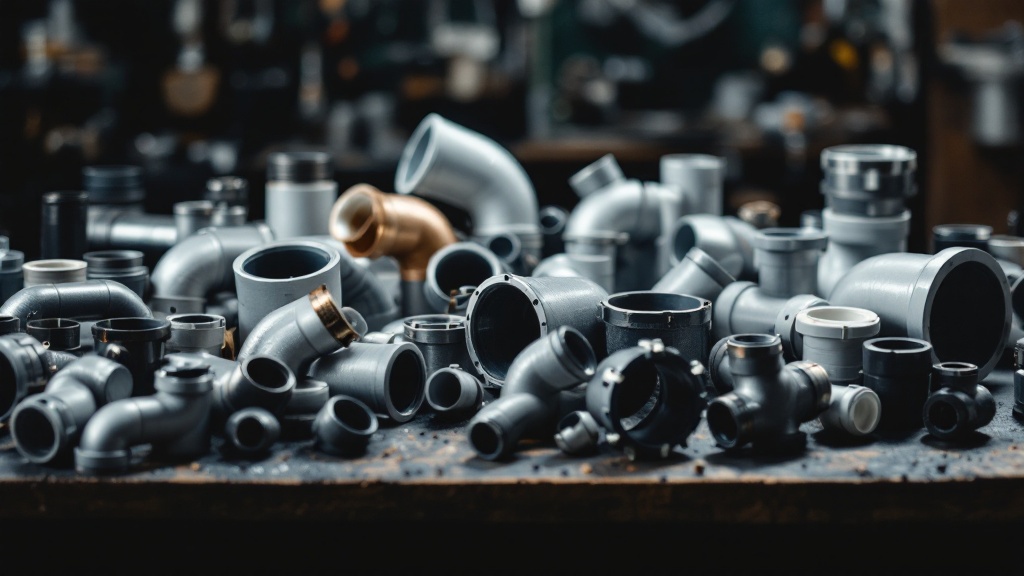

Среди основных групп выделяют соединительные детали (муфты, ниппели, патрубки), фасонные элементы (отводы, тройники, крестовины, переходы), а также фланцевые узлы и заглушки. Каждая группа изготавливается в широком диапазоне диаметров и рассчитана на определённые рабочие давления и температуры. Это позволяет компоновать трубопроводы под самые разные технологические условия — от бытового водоснабжения до высоконагруженных промышленных систем.
Отдельную нишу занимают детали для специальных сред: агрессивных жидкостей, пара, сжатого газа. Для таких применений требования к материалу и точности исполнения существенно возрастают, поэтому подобные изделия сертифицируются по более строгим стандартам.
Материалы изготовления и их особенности
Выбор материала во многом определяет область использования детали. Стальные изделия — углеродистые и легированные — отличаются высокой прочностью и пригодны для работы при значительном давлении и широком диапазоне температур. Они применяются в нефтегазовой промышленности, теплоснабжении и технологических трубопроводах предприятий.
Детали из нержавеющей стали используются там, где среда агрессивна к обычному металлу: в пищевой и фармацевтической промышленности, химических производствах, системах водоподготовки. Нержавеющие фитинги и фланцы не подвержены коррозии и сохраняют характеристики на протяжении длительного срока службы. Чугунные элементы традиционно востребованы в коммунальных водопроводных и канализационных сетях — они хорошо переносят статические нагрузки и долговечны при умеренных давлениях.

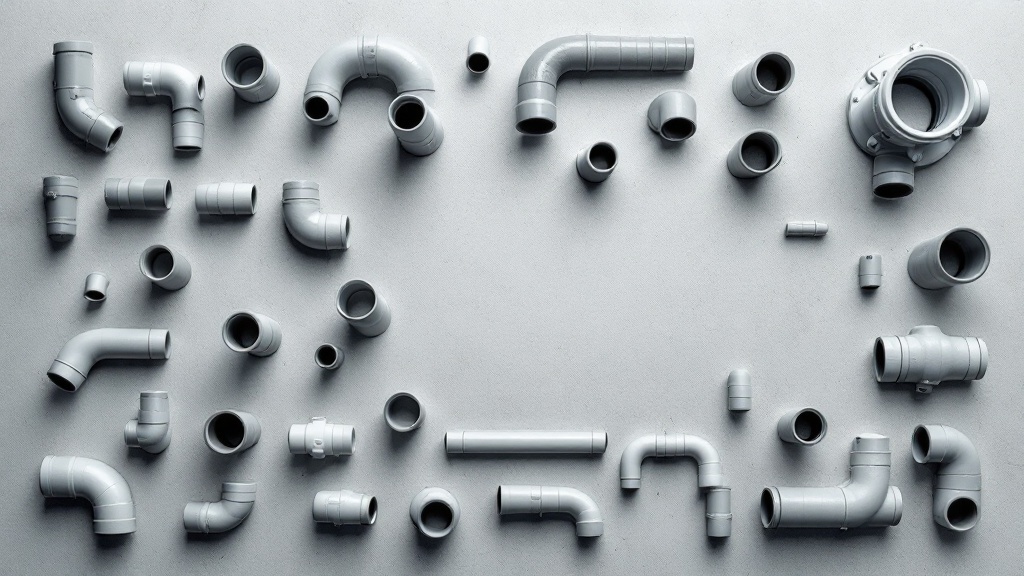

Полимерные детали трубопроводов — из ПП, ПНД, ПВХ и других материалов — завоевали широкое распространение в системах холодного и горячего водоснабжения, а также в канализации. Они лёгкие, не ржавеют, просты в монтаже и обеспечивают хорошую химическую стойкость ко многим средам.
Фасонные детали: отводы, тройники и переходы
Фасонные изделия — наиболее разнообразная группа трубопроводных элементов. Отводы применяются для изменения направления трассы: стандартные углы — 45° и 90°, хотя встречаются и нестандартные значения под конкретные проекты. Радиус изгиба отвода влияет на гидравлические потери в системе, поэтому для высоконагруженных участков выбирают длинноradиусные варианты.
Тройники и крестовины обеспечивают разветвление потока на два или несколько направлений. Они бывают равнопроходными — когда все патрубки имеют одинаковый диаметр — и переходными, где боковое ответвление отличается по сечению от основной магистрали. Переходы (концентрические и эксцентрические) нужны для плавного изменения диаметра трубопровода без турбулентных завихрений потока.
К фасонным деталям относятся и заглушки — они устанавливаются на концевые участки трубы при консервации системы, проведении испытаний или заглушении неиспользуемых ответвлений. Несмотря на кажущуюся простоту, заглушки должны выдерживать то же рабочее давление, что и весь трубопровод.
Фланцевые соединения и арматура трубопроводов
Фланцы — один из самых распространённых способов разъёмного соединения труб и оборудования. Они позволяют быстро демонтировать отдельные участки системы для обслуживания или замены, не нарушая целостности всей магистрали. Фланцы выпускаются по различным стандартам, которые определяют допустимое давление, диаметр и расположение крепёжных отверстий.
Фланцевые соединения широко применяются при подключении запорной и регулирующей арматуры: задвижек, затворов, клапанов, фильтров. Именно такие узлы чаще всего требуют периодического осмотра или замены прокладок, поэтому разъёмность соединения здесь принципиально важна. Для обеспечения герметичности между фланцами устанавливаются прокладки из паронита, резины, металла или специальных полимеров — в зависимости от параметров среды.
- Плоские приварные фланцы — используются при умеренном давлении, просты в монтаже и экономичны по расходу металла.
- Воротниковые фланцы — рассчитаны на высокое давление и знакопеременные нагрузки, обеспечивают надёжную сварку с трубой.
- Резьбовые фланцы — применяются там, где сварка нежелательна или невозможна, например в сетях с горючими газами.
- Свободные фланцы на кольце — удобны при монтаже в труднодоступных местах, так как вращаются независимо от трубы.
Правильный выбор типа фланца и класса давления напрямую влияет на безопасность и ресурс всего трубопроводного узла. Занижение технических характеристик чревато протечками или разрушением соединения под нагрузкой.
Грамотный подбор деталей трубопроводов — это не только вопрос надёжности системы, но и её эксплуатационной эффективности: правильно подобранные фасонные элементы снижают гидравлические потери, а качественные фланцевые узлы сокращают время на техническое обслуживание. Разнообразие материалов и типоразмеров позволяет проектировать системы под любые условия — от питьевого водопровода до промышленного трубопровода с агрессивными средами.
