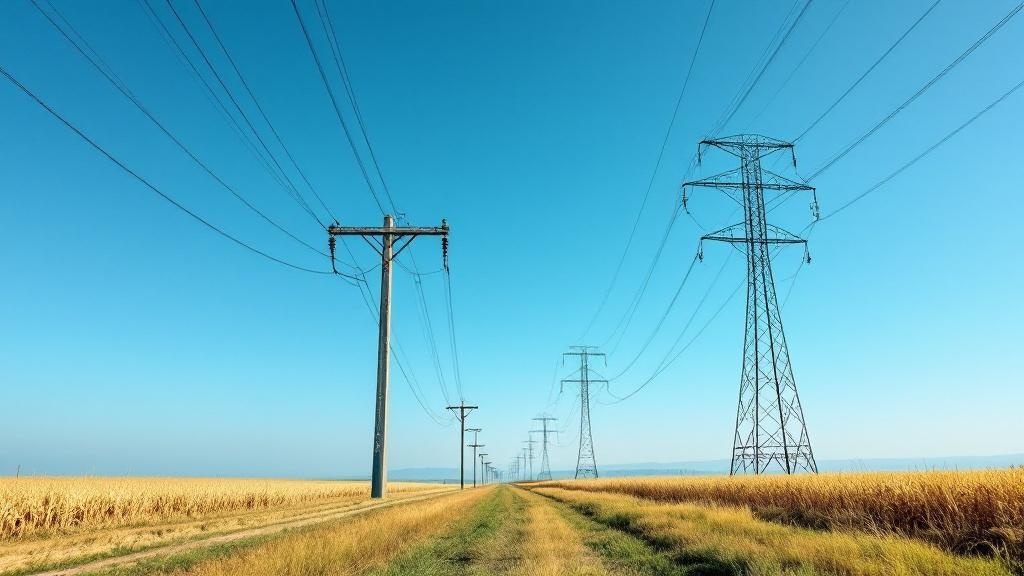

Опоры линий электропередачи — один из ключевых элементов энергетической инфраструктуры. Именно они удерживают провода на нужной высоте, обеспечивают безопасные расстояния до земли и окружающих объектов, а также выдерживают механические нагрузки от ветра, льда и натяжения проводов. Если вы занимаетесь строительством или реконструкцией линий электропередачи и хотите заранее оценить бюджет, можно изучить опоры лэп цена на специализированных ресурсах, чтобы сориентироваться в диапазоне затрат ещё на этапе планирования.
Классификация опор по конструкции и назначению
По своей функции опоры делятся на несколько основных типов. Промежуточные опоры — самые распространённые: они поддерживают провода на прямолинейных участках трассы и воспринимают главным образом поперечные нагрузки от ветра. Анкерные опоры устанавливают на поворотах линии, в местах изменения сечения провода или на концах пролётов — они рассчитаны на продольное натяжение. Угловые опоры совмещают функции промежуточных и анкерных и применяются там, где трасса меняет направление.
Отдельно выделяют концевые опоры, которые монтируют в начале и конце линии, и специальные — переходные через водоёмы, железные дороги, другие коммуникации. Переходные опоры, как правило, значительно выше стандартных и рассчитаны на повышенные нагрузки. Их проектирование выполняется индивидуально под конкретные условия пересечения.
Помимо функционального деления, опоры классифицируют по напряжению линии: 0,4 кВ, 6–10 кВ, 35 кВ, 110 кВ и выше. Чем выше напряжение, тем больше требуемые габариты, изоляционные расстояния и, соответственно, массогабаритные характеристики самой опоры.

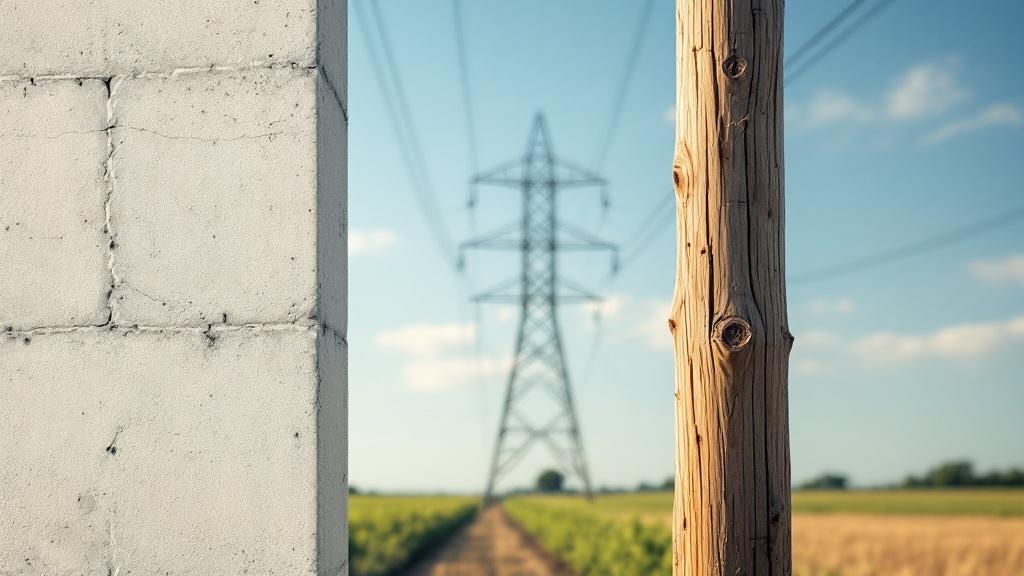

Материалы изготовления и их свойства
Деревянные опоры — исторически первый и до сих пор встречающийся вариант, особенно в сельских распределительных сетях 6–10 кВ. Древесина обладает хорошими диэлектрическими свойствами, относительно лёгкая и недорогая в первичном приобретении. Однако срок службы натуральной древесины без пропитки невелик — 15–25 лет, а пропитанные опоры требуют соблюдения экологических норм при утилизации.
Железобетонные опоры получили наибольшее распространение в отечественной энергетике. Они долговечны (расчётный срок службы — 50 лет и более), устойчивы к гниению и коррозии, не требуют регулярного обслуживания. Центрифугированные конические стойки серий СК и СВ широко используются в линиях 0,4–10 кВ. Для более высоких напряжений применяют вибрированные прямоугольные стойки или многогранные центрифугированные конструкции.
Металлические (стальные) опоры применяют преимущественно на линиях 35 кВ и выше, а также на переходах через преграды. Они обеспечивают высокую несущую способность при сравнительно небольшой собственной массе на единицу высоты и хорошо поддаются транспортировке в разобранном виде. Главный недостаток — необходимость антикоррозионной защиты и периодического осмотра сварных швов и болтовых соединений.
Стеклопластиковые опоры — относительно новое решение для распределительных сетей. Они лёгкие, не подвержены коррозии и гниению, обладают высокими диэлектрическими характеристиками. Однако их широкое распространение пока сдерживается более высокой начальной стоимостью по сравнению с железобетоном.
Что влияет на стоимость опор ЛЭП
Стоимость опор складывается из нескольких составляющих. Материал и конструкция — очевидный первичный фактор: железобетонная стойка для линии 0,4 кВ и металлическая портальная опора для 110 кВ несопоставимы по ресурсоёмкости производства. Не менее важны следующие параметры:
- Высота и несущая способность опоры — чем больше расчётная нагрузка и высота, тем сложнее и дороже конструкция.
- Тип опоры по функции (промежуточная, анкерная, угловая, переходная) — анкерные и переходные варианты, как правило, дороже промежуточных аналогичной высоты.
- Антикоррозионная обработка для металлических опор — горячее цинкование существенно увеличивает ресурс, но влияет на итоговую стоимость.
- Партия и объём заказа — крупные партии традиционно обходятся дешевле в пересчёте на единицу продукции.
- Регион производства и логистика — транспортные расходы для длинномерных и тяжёлых конструкций могут составлять значительную часть общих затрат.

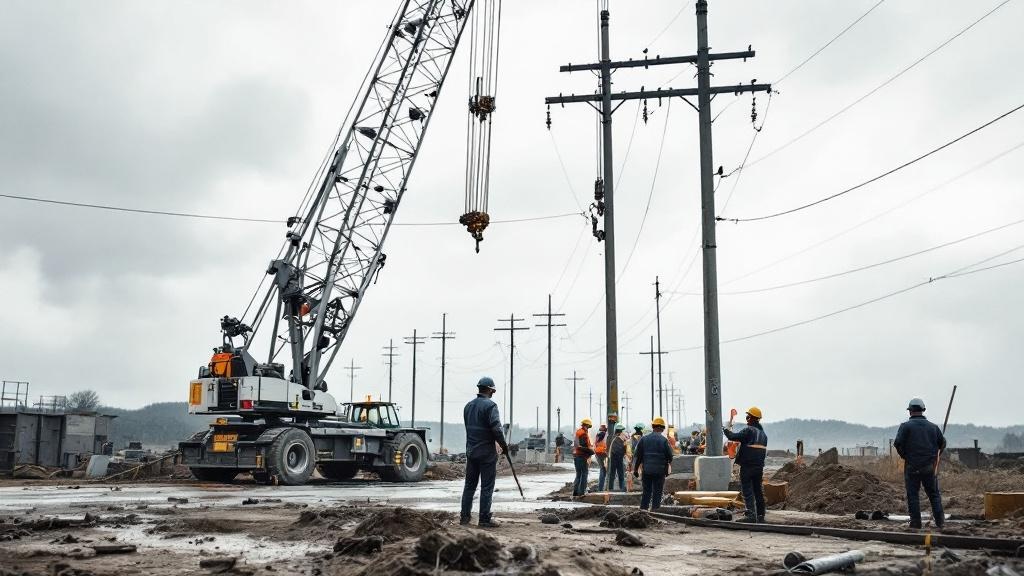

Отдельно стоит учитывать расходы на фундамент. Для железобетонных стоек чаще всего используется заглубление в грунт напрямую или установка на буронабивные сваи. Металлические опоры монтируются на анкерные болтовые фундаменты, стоимость которых существенно варьируется в зависимости от типа грунта и расчётных нагрузок.
Особенности выбора опор для разных условий эксплуатации
При выборе типа и модели опоры необходимо учитывать климатическое исполнение. Для районов с тяжёлым гололёдным режимом или повышенными ветровыми нагрузками применяют усиленные конструкции с повышенным запасом прочности. Нормативный документ, регулирующий эти требования в России, — ПУЭ (Правила устройства электроустановок), а также региональные климатические карты, используемые при проектировании.
Грунтовые условия напрямую определяют глубину заделки опоры и необходимость дополнительного усиления фундамента. Слабые, заболоченные или вечномёрзлые грунты требуют специальных технических решений — свайных оснований, ригелей или анкерных плит. Игнорирование этих факторов на этапе проектирования приводит к крену и смещению опор в процессе эксплуатации.
Для стеснённых городских условий или охранных зон лесных массивов применяют опоры с уменьшенными габаритами трассы — так называемые опоры с пониженной шириной коридора. Они позволяют вписать линию в ограниченное пространство, хотя конструктивно могут быть сложнее стандартных.
Выбор конкретной модели опоры — это результат проектного расчёта, а не произвольное решение. Самостоятельная замена типа опоры без пересчёта нагрузок недопустима: это может привести как к избыточным затратам, так и к нарушению нормативных требований по надёжности линии. Именно поэтому при формировании спецификации на строительство ЛЭП стоит ориентироваться на проектную документацию и работать с поставщиками, способными подтвердить соответствие продукции действующим стандартам.
