Среди множества опор качения, применяемых в машиностроении, особое место занимают подшипники шариковые радиально-упорные, способные одновременно воспринимать радиальные и осевые нагрузки в одном направлении. Такая конструкция позволяет заменить сразу две разные опоры одним узлом, что упрощает сборку механизма и снижает его массу. Именно поэтому эти изделия широко встречаются в редукторах, насосах, электродвигателях и станочном оборудовании, где важна точная фиксация вала.
Конструктивные особенности и принцип работы

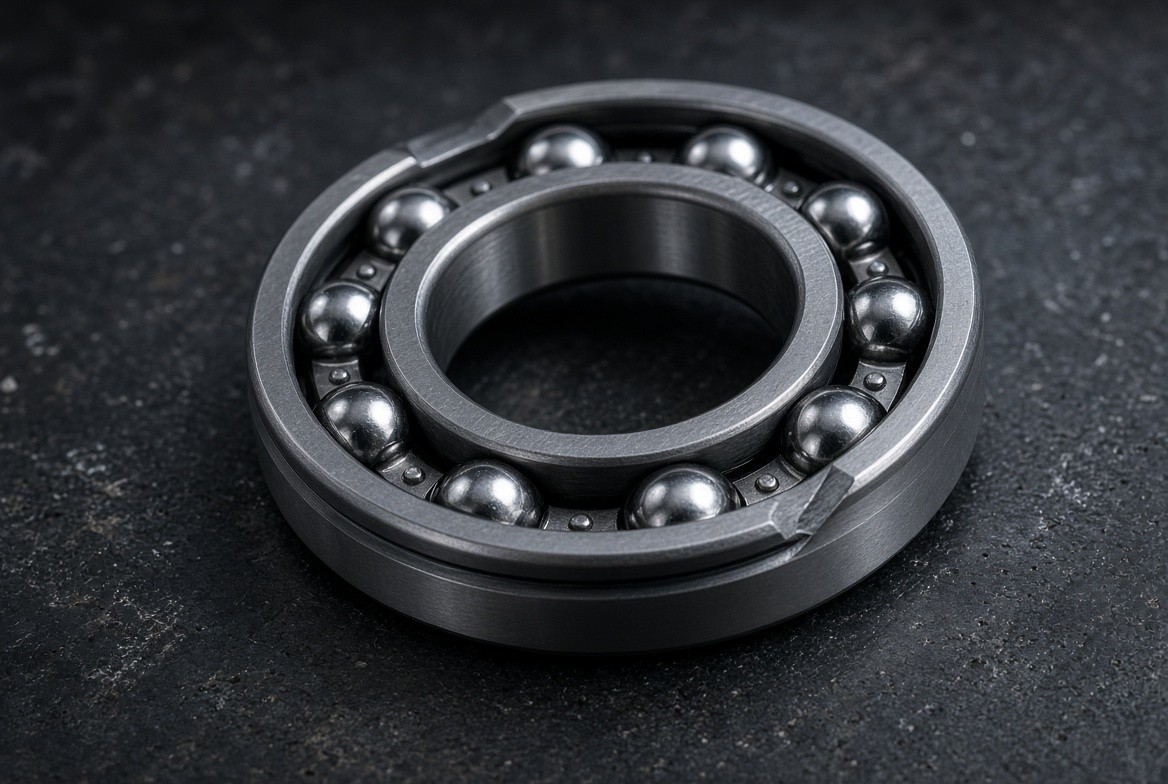

Основное отличие радиально-упорного подшипника от обычного радиального заключается в форме беговых дорожек колец. Дорожки смещены относительно друг друга и расположены под определённым углом к оси вращения, из-за чего линия контакта шарика с кольцом образует так называемый угол контакта. Чем больше этот угол, тем выше способность подшипника воспринимать осевую нагрузку и тем ниже допустимая радиальная составляющая.
Внутреннее и наружное кольца в таких подшипниках обычно несъёмные относительно друг друга без разрушения сепаратора, поэтому монтаж требует аккуратности. Сепаратор удерживает шарики на равном расстоянии, снижая трение и обеспечивая равномерное распределение нагрузки по всей окружности. Материалом колец и тел качения чаще служит подшипниковая сталь с последующей закалкой, что обеспечивает необходимую твёрдость рабочих поверхностей.
Особенность геометрии приводит к тому, что при работе под нагрузкой на вал возникает осевая реакция даже при чисто радиальном воздействии. По этой причине подшипники данного типа почти всегда устанавливают парами или в комбинации с другими опорами, чтобы скомпенсировать возникающие осевые силы в противоположных направлениях.
Классификация по углу контакта

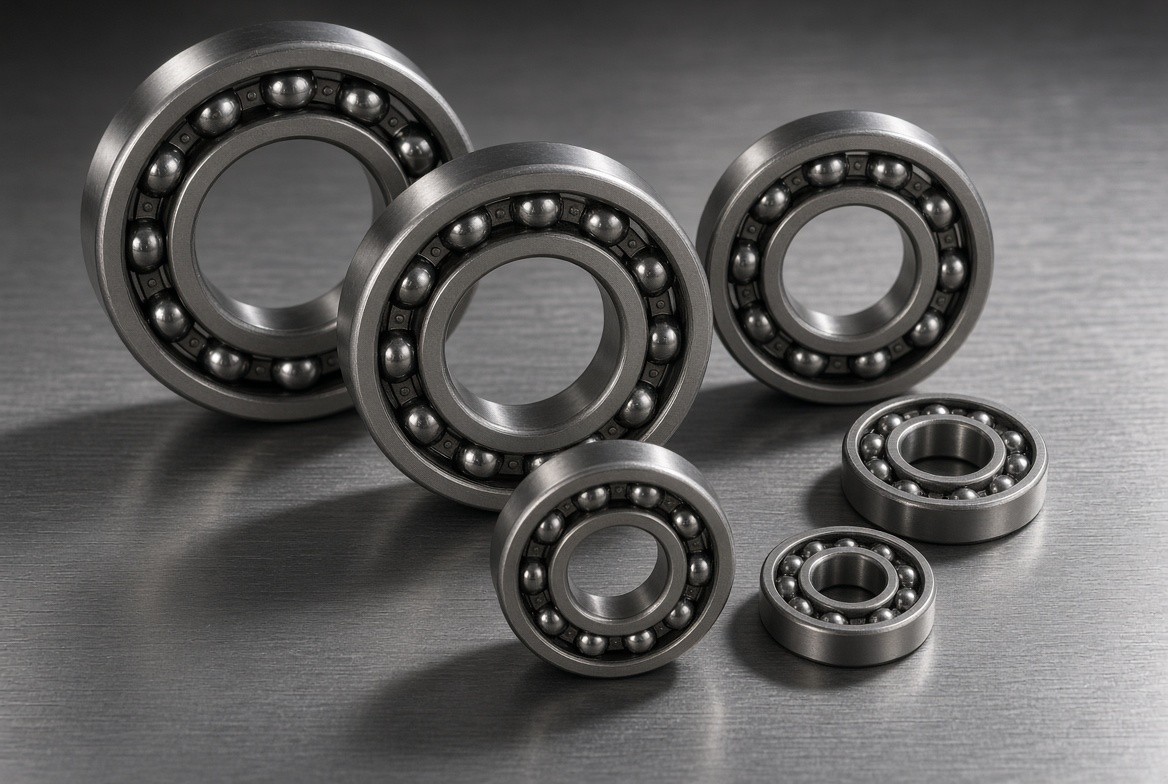

Угол контакта — ключевой параметр, определяющий соотношение между воспринимаемой радиальной и осевой нагрузкой. От его величины зависит область применения конкретной модели, поэтому производители выпускают несколько типоразмерных групп с разными углами.
- Подшипники с малым углом контакта (около 12–15 градусов) — рассчитаны преимущественно на радиальную нагрузку с небольшой осевой составляющей, применяются в узлах с умеренными скоростями вращения.
- Подшипники со средним углом контакта (около 25–26 градусов) — универсальный вариант, обеспечивающий сбалансированное восприятие обоих видов нагрузки, часто используется в редукторных и насосных агрегатах.
- Подшипники с большим углом контакта (от 30 до 40 градусов) — предназначены для узлов с преобладающей осевой нагрузкой, например в шпиндельных опорах металлорежущих станков.
- Сдвоенные и комплектные подшипники — устанавливаются попарно с предварительным натягом, что повышает жёсткость узла и точность вращения вала.
Выбор конкретной группы зависит от расчётной схемы узла и характера действующих сил. Ошибка в подборе угла контакта приводит либо к перегрузке кольца, либо к недостаточной жёсткости соединения, поэтому расчёт нагрузок проводят на этапе проектирования оборудования.
Область применения в промышленности
Радиально-упорные подшипники встречаются практически во всех отраслях, где вал испытывает комбинированную нагрузку. В автомобилестроении их используют в узлах ступиц колёс, коробках передач и рулевых механизмах. В станкостроении такие опоры обеспечивают точность вращения шпинделя при обработке металла резанием.

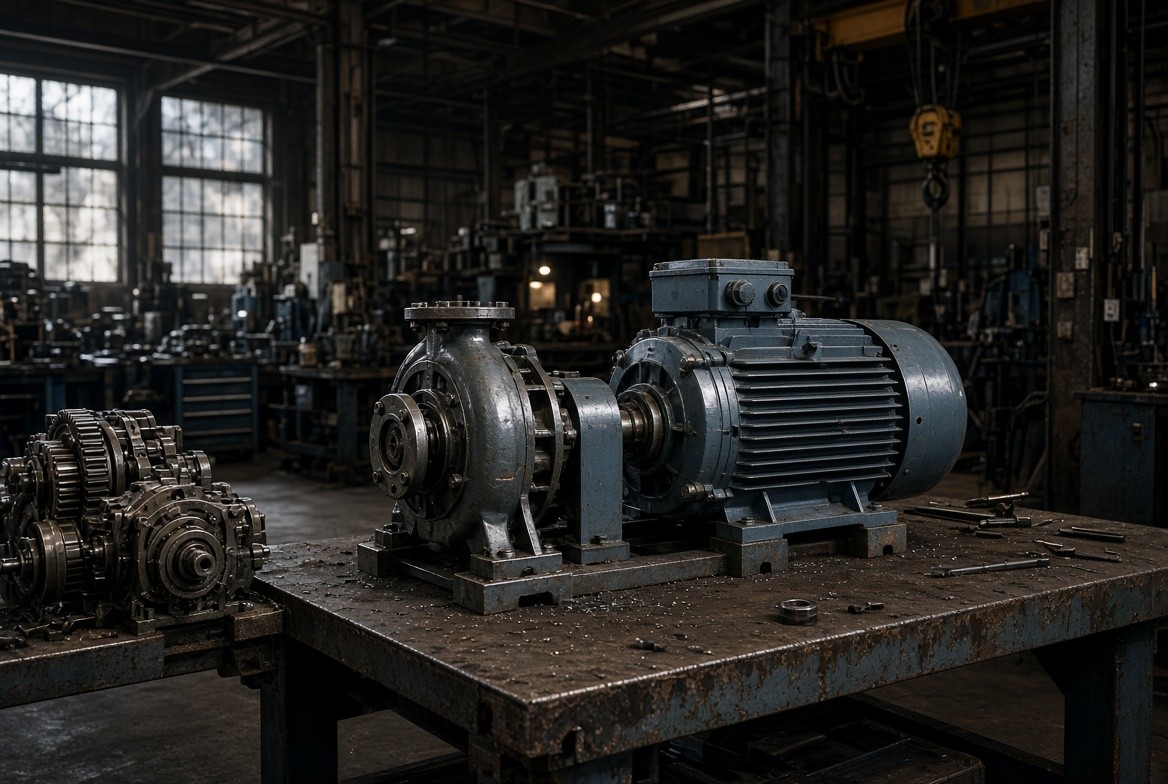

Насосное и компрессорное оборудование также активно применяет данный тип подшипников, поскольку рабочие колёса создают осевое усилие, требующее фиксации ротора. В электродвигателях с вертикальным расположением вала подшипники шариковые радиально-упорные позволяют удерживать ротор в заданном положении без дополнительных упорных опор.
Отдельно стоит отметить применение в редукторах конвейерных линий и подъёмно-транспортном оборудовании, где сочетание радиальной и осевой нагрузки возникает из-за наклонного расположения приводных валов. В таких узлах правильный подбор угла контакта напрямую влияет на срок службы всего механизма.
Подбор и монтаж
При выборе конкретного типоразмера учитывают не только величину и направление нагрузок, но и скоростной режим, температуру эксплуатации, а также требования к точности вращения по ГОСТ. Для узлов с высокой частотой вращения предпочтение отдают подшипникам с меньшим углом контакта и облегчённой конструкцией сепаратора, снижающей центробежные силы.
Монтаж таких подшипников требует соблюдения регламентированного посадочного натяга и правильной ориентации колец относительно направления рабочей нагрузки. Установка «наоборот» способна привести к быстрому выходу узла из строя, поэтому на корпусах и кольцах производители наносят маркировку, указывающую направление сборки.
Регулярный контроль осевого люфта и своевременная смазка позволяют продлить ресурс подшипникового узла даже при значительных переменных нагрузках. При замене изделия важно подбирать аналог с идентичным углом контакта и классом точности, чтобы сохранить расчётные характеристики механизма.
Грамотный подбор радиально-упорной шариковой опоры по углу контакта, скоростному режиму и условиям эксплуатации определяет не только точность работы узла, но и общий ресурс оборудования, поэтому расчёт параметров стоит доверять специалистам с опытом в подшипниковой тематике.
