Клапан регулирующий Ду15 — это компактный, но критически важный элемент инженерных систем. Именно он дозирует поток теплоносителя в квартирных узлах, небольших контурах отопления, вентиляционных установках и технологических линиях. Ошибка при его подборе обходится дорого: заниженная пропускная способность «душит» систему, завышенная — приводит к колебаниям температуры и рысканию регулирования. В этой статье разберем, чем отличаются регулирующие клапаны Ду15, на какие параметры смотреть в первую очередь и как избежать типичных ошибок при выборе.
Что означает «Ду15» и почему это не просто «пятнадцатый диаметр»
Ду (DN) — условный проход, номинальный диаметр в миллиметрах, который characterizes пропускную способность арматуры. Для клапана Ду15 внутреннее сечение затвора и седла рассчитано так, чтобы обеспечивать определенный расход при заданном перепаде давления. Однако два клапана с одинаковым Ду15 могут иметь совершенно разные значения Kvs — условной пропускной способности. Именно Kvs, а не диаметр присоединения, определяет, подходит ли клапан для вашей системы.
Например, клапан VFS 2 от Danfoss с Ду15 имеет Kvs = 4 м³/ч . В то же время в линейке регулирующих клапанов того же типоразмера встречаются значения Kvs от 0,25 до 10 и выше . Это означает, что «Ду15» — лишь отправная точка, а реальный выбор начинается с гидравлического расчета.
Kvs: главная цифра при подборе
Пропускная способность Kvs показывает, какой объем воды (в м³/ч) пройдет через полностью открытый клапан при перепаде давления 1 бар. Если вы выберете клапан с завышенным Kvs, то даже при небольшом открытии штока расход будет избыточным, и регулятор начнет работать рывками, особенно в малых контурах. Если Kvs занижен, клапан не сможет обеспечить требуемый расход, и система не выйдет на расчетный режим.
Практическое правило: Kvs клапана должен обеспечивать требуемый расход при ходе штока в диапазоне 50–80% от полного. Это оставляет запас на регулирование в обе стороны и продлевает срок службы привода. Для квартирного узла с расходом 1–2 м³/ч достаточно Kvs 2,5–4. Для небольшого технологического контура с расходом 5–8 м³/ч нужен Kvs 6,3–10.
Материал корпуса: чугун, сталь или латунь
Материал корпуса определяет не только цену, но и область применения.

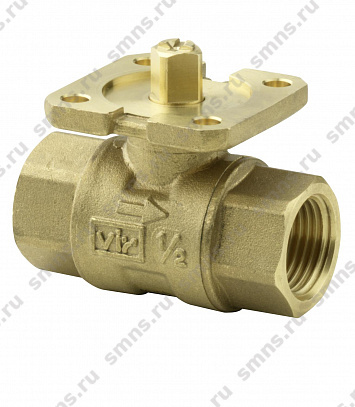

Латунные клапаны (например, Siemens VBG61.15) — самый бюджетный вариант для систем отопления и ГВС с температурой до 120 °C и давлением до PN40 . Они компактны, легки и подходят для квартирных узлов и небольших контуров. Ограничение — агрессивные среды и высокие температуры.
Чугунные клапаны (серый или высокопрочный чугун) — более распространенный выбор для коммерческих систем. Клапан VFS 2 Danfoss из высокопрочного чугуна EN-GJS-400-18-LT рассчитан на PN25 и температуру до 200 °C . Чугунные клапаны Ду15 от российских производителей обычно имеют PN16 и температуру до 150 °C . Это рабочая лошадка для систем теплоснабжения, вентиляции и ГВС.
Стальные клапаны (углеродистая или нержавеющая сталь) выбирают для высоких температур (до 300–560 °C) и агрессивных сред . Для обычных систем отопления переплачивать за сталь смысла нет, но для технологических линий или пара это оправданно.
Отдельно стоит упомянуть уплотнение затвора. Металл по металлу (металлическое уплотнение) обеспечивает герметичность класса IV по ГОСТ 9544-2015, что достаточно для большинства систем отопления. Уплотнение из PTFE дает класс VI (полная герметичность), но ограничивает температуру и требует более бережной эксплуатации.
Присоединение: резьба или фланец
Для Ду15 оба варианта распространены, и выбор зависит от монтажных условий.
Резьбовое присоединение (муфтовое) проще в монтаже и дешевле. Латунные клапаны Siemens VBG61.15 имеют наружную резьбу G 1 . Резьбовые клапаны удобны в квартирных узлах и небольших установках, где не требуется частая разборка.

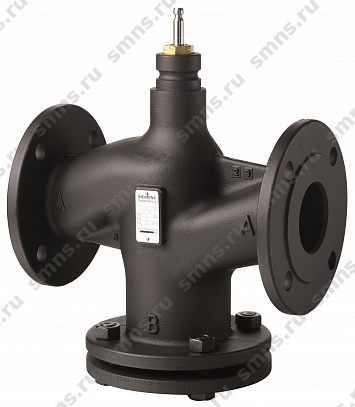

Фланцевое присоединение стандартно для чугунных и стальных клапанов (фланцевые регулирующие клапаны). Оно обеспечивает более надежное соединение, удобство обслуживания и снятия клапана без разбора трубопровода. Строительная длина фланцевого клапана Ду15 обычно составляет 130 мм , что важно учитывать при замене арматуры на действующем объекте.
Характеристика регулирования: линейная или равнопроцентная
Регулирующие клапаны выпускаются с линейной (Л) или равнопроцентной (Р) пропускной характеристикой.
Линейная характеристика означает, что расход растет пропорционально ходу штока. Она подходит для систем, где перепад давления на клапане относительно стабилен — например, в контурах с постоянным расходом.
Равнопроцентная (логарифмическая) характеристика обеспечивает одинаковое процентное изменение расхода при каждом шаге штока. Это предпочтительный выбор для систем отопления и вентиляции, где перепад давления меняется в зависимости от нагрузки. Клапан VFS 2 Danfoss имеет именно логарифмическую характеристику . Для большинства HVAC-задач равнопроцентная характеристика дает более стабильное регулирование.
Тип привода и совместимость
Сам клапан — это только механическая часть. Работает он в паре с приводом, и здесь важно не ошибиться с совместимостью.

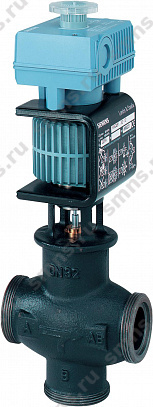

Электроприводы — самый распространенный вариант для автоматизации. Они принимают сигнал 0–10 В, 4–20 мА или дискретный сигнал от контроллера. При выборе проверьте, какой тип привода совместим с конкретной моделью клапана: для Danfoss VFS 2 это серии AMV(E) 25, 35 (через адаптер) . У Siemens для клапанов VBG61.15 используется привод с резьбовым соединением, и его часто приходится заказывать отдельно .
Пневматические приводы применяются в технологических линиях и взрывоопасных зонах. Клапан Camozzi JF105 с Ду15 под приварку имеет пневматический привод с пилотным давлением 3–6 бар . Для обычных систем отопления это избыточно, но для специфических технологических задач — оправданно.
Ручной привод (маховик) встречается на клапанах, которые используются для балансировки или периодической перенастройки, а не для непрерывного регулирования. Если вы планируете автоматизацию, сразу закладывайте электропривод.
Типичные ошибки при выборе
Ориентация только на Ду. Как уже сказано, два клапана Ду15 с разными Kvs — это разные приборы для разных задач. Всегда начинайте с расчета требуемого Kvs.
Игнорирование перепада давления. Клапан должен работать в диапазоне перепадов, на который он рассчитан. Для Danfoss VFS 2 максимально допустимый перепад составляет 6 бар . Если фактический перепад выше, клапан будет работать с кавитацией и шумом, а привод может не справиться с усилием.
Неучет температуры среды. Латунный клапан с PTFE-уплотнением не выдержит 200 °C, а чугунный с металлическим уплотнением справится. Сверяйте температурный диапазон с реальными условиями, а не с «типовыми» 90 °C.
Забытый привод. Клапан без привода — это металлическая заготовка. Уточняйте комплектацию и совместимость до заказа, особенно для импортных серий, где привод может поставляться отдельно и стоить сопоставимо с клапаном.
Неправильное направление потока. Большинство регулирующих клапанов требуют подачи среды «под золотник» — по стрелке на корпусе. Ошибка здесь приводит к вибрации, шуму и ускоренному износу затвора.
Короткий чек-лист
- Расход и Kvs: рассчитайте требуемый Kvs, выберите ближайшее большее значение с запасом 20–30%.
- Среда и температура: вода до 120 °C — латунь, до 150–200 °C — чугун, выше — сталь.
- Давление: PN16 для большинства систем, PN25 для повышенных параметров.
- Присоединение: резьба для компактных узлов, фланец для надежности и обслуживаемости.
- Характеристика: равнопроцентная для HVAC, линейная для стабильных перепадов.
- Привод: проверьте совместимость по каталожному номеру и наличие в комплекте.
Клапан регулирующий Ду15 — это не «просто краник». Это дозирующий орган, от точности которого зависит, будет ли система работать плавно и экономично. Начните с гидравлики, а не с диаметра, и результат не заставит себя ждать.
