Нутромер — измерительный инструмент для определения внутренних размеров деталей: диаметров отверстий, ширины пазов, расстояний между параллельными поверхностями. Именно там, где штангенциркуль не достаёт или даёт недостаточную точность, нутромер становится незаменимым. Тем, кто планирует купить нутромер для производственных или ремонтных задач, полезно разобраться в конструктивных различиях и назначении разных типов этого инструмента.
Принцип работы и основные конструкции
В основе любого нутромера лежит один принцип: измерительные поверхности вводятся внутрь отверстия или паза, раздвигаются до контакта со стенками, после чего снимается показание. Реализуется это по-разному в зависимости от типа инструмента.

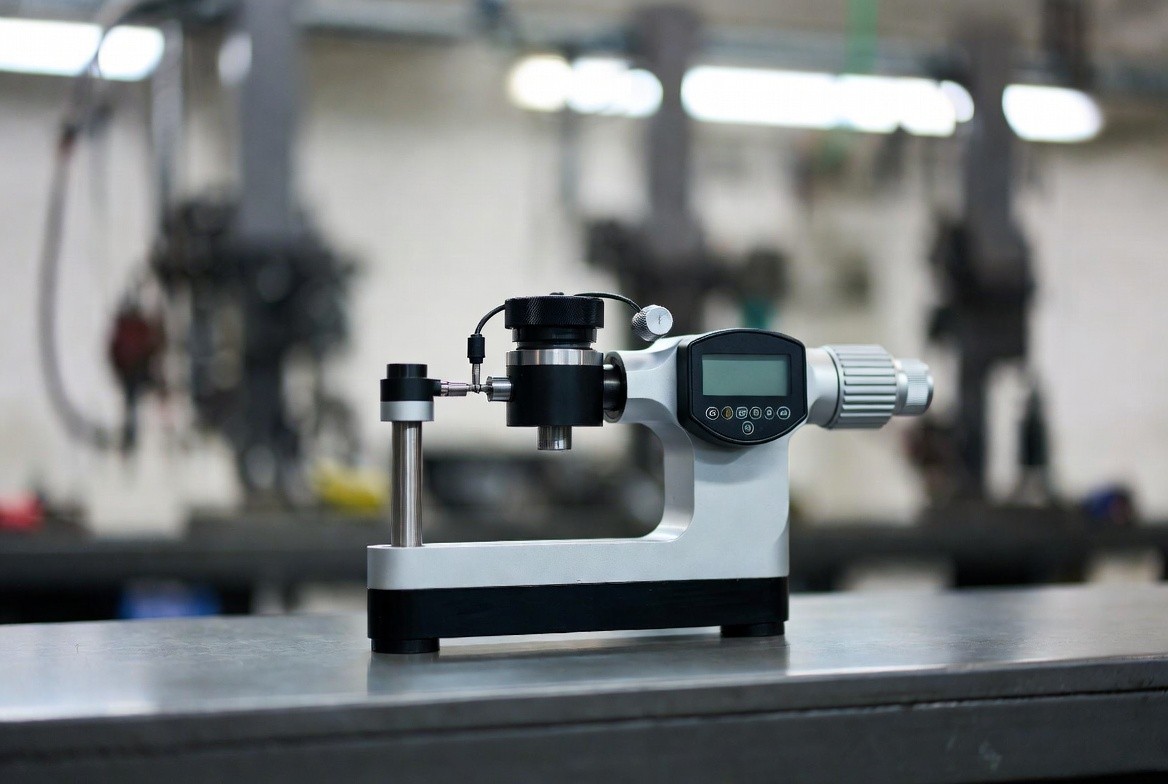

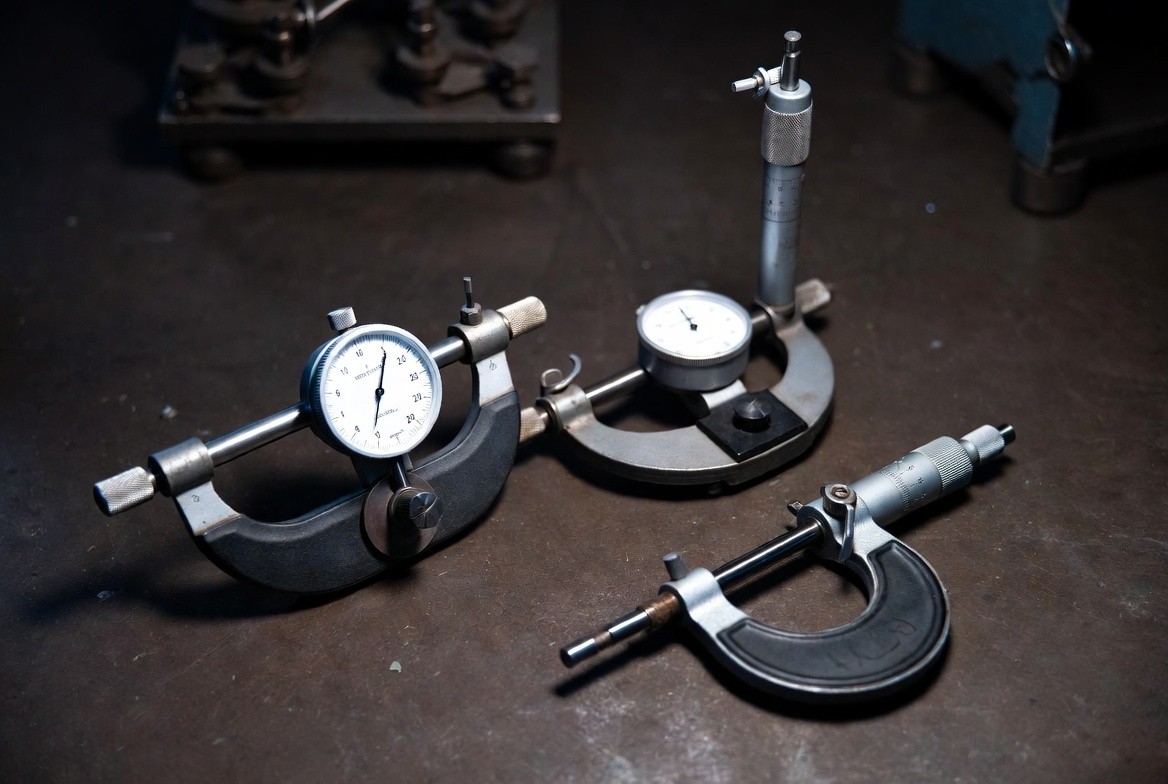

Нутромеры бывают нескольких принципиально разных конструкций. Простейшие — штихмасы, или жёсткие нутромеры: по сути, раздвижная штанга с двумя измерительными губками. Они дают грубую оценку и используются там, где высокая точность не нужна. Индикаторные нутромеры оснащены циферблатным индикатором часового типа: отклонение подвижного щупа передаётся на стрелку через рычажно-зубчатую передачу. Это позволяет работать методом сравнения — сначала инструмент настраивается по эталону, затем замеряется деталь, и разница фиксируется на шкале.
Микрометрические нутромеры работают на основе винтовой пары и позволяют снимать абсолютные показания без эталонной установки. Они точнее штихмасов, но медленнее в работе. Для измерения очень малых отверстий применяют нутромеры с шариковыми измерительными наконечниками (трёхточечные), которые самоцентрируются в отверстии и дают стабильный результат даже при незначительных наклонах инструмента.
Технические характеристики и точность
Выбор нутромера во многом определяется диапазоном измерений и ценой деления. Диапазон у большинства инструментов задаётся сменными вставками или удлинителями, что существенно расширяет область применения одного прибора. Индикаторные нутромеры с ценой деления 0,01 мм подходят для большинства машиностроительных задач, а инструменты с ценой деления 0,001 мм ориентированы на прецизионное производство.
На точность показаний влияет ряд факторов, которые важно учитывать при работе:
- Температура детали и инструмента — измерения рекомендуется проводить при +20 °С, а перед замером дать детали и нутромеру выровнять температуру в одном помещении.
- Правильная установка по эталону — у индикаторных нутромеров нулевое положение выставляется по кольцевому калибру или концевым мерам, и от аккуратности этой операции зависит итоговый результат.
- Направление движения при замере — при вводе инструмента в отверстие его слегка покачивают, фиксируя минимальное показание, которое соответствует истинному диаметру.
- Состояние измерительных поверхностей — царапины, забоины или налёт на контактных шариках и губках искажают результат, поэтому инструмент требует регулярной чистки и бережного хранения.
Погрешность индикаторного нутромера класса точности 1 по ГОСТ составляет не более 0,012–0,015 мм в зависимости от диапазона. Это вполне достаточно для контроля посадочных отверстий под подшипники, гильз цилиндров или корпусных деталей.
Области применения нутромеров

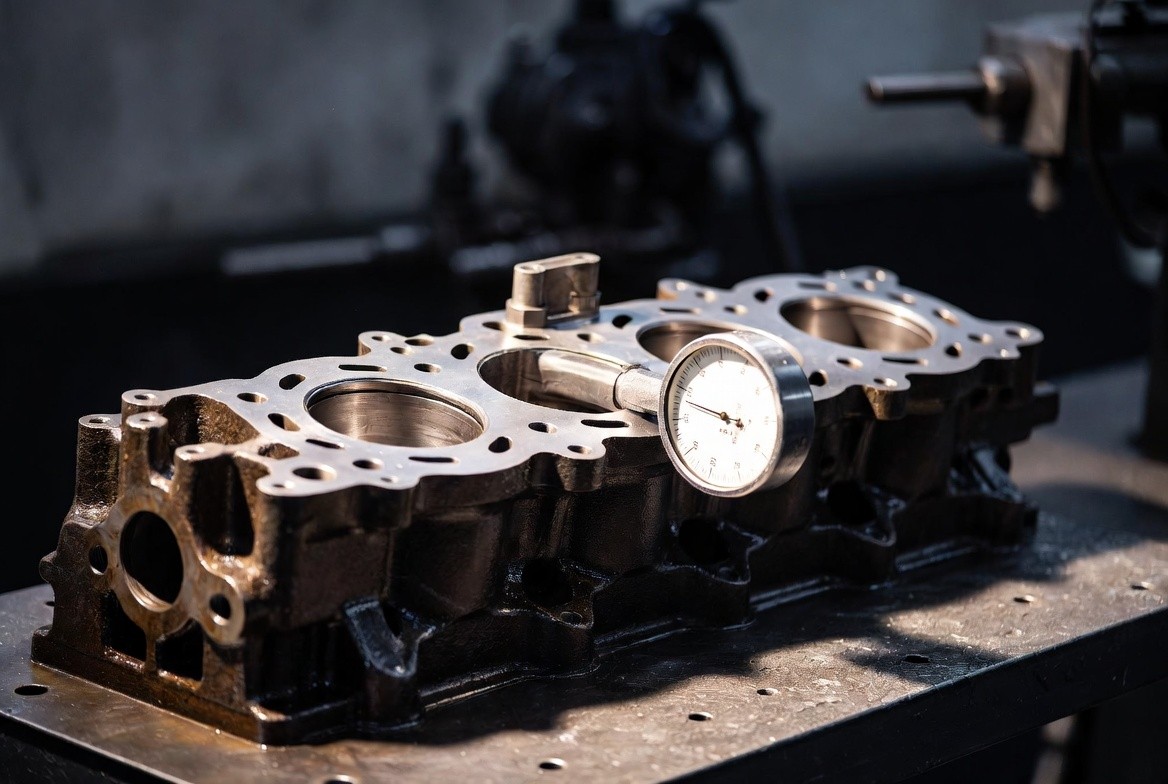

Нутромеры используются практически во всех отраслях, где есть механическая обработка или сборка. В машиностроении с их помощью контролируют диаметры отверстий корпусных деталей, втулок и гильз. В автомобильном ремонте индикаторный нутромер — стандартный инструмент для оценки износа цилиндров двигателя: измеряется диаметр в нескольких сечениях и направлениях, а разница показаний выявляет эллипсность и конусность.
В инструментальном производстве и на участках ОТК нутромеры применяются для приёмочного контроля деталей: каждое отверстие должно укладываться в поле допуска, и именно нутромер позволяет это проверить быстро и достоверно. Трёхточечные нутромеры с микрометрической головкой находят применение там, где нужно измерить купить нутромер уже невозможно заменить чем-то универсальным — например, при контроле точных отверстий малого диаметра в гидравлических и пневматических компонентах.
Как выбрать нутромер под конкретные задачи
Первый параметр выбора — диапазон диаметров отверстий, которые предстоит измерять. Для мелких деталей (диаметры 6–50 мм) подойдут компактные индикаторные модели с одним набором вставок. Для более крупных отверстий (50–160 мм и выше) потребуются инструменты с расширенным набором сменных элементов или микрометрические нутромеры с удлинителями.
Второй параметр — требуемая точность. Для ремонтных и слесарных задач достаточно цены деления 0,01 мм. Для станочного производства с жёсткими допусками стоит рассматривать инструменты с ценой деления 0,001–0,002 мм. Третий момент — частота использования: при регулярных измерениях в производственных условиях предпочтителен инструмент с прочным корпусом и надёжными направляющими, выдерживающий интенсивную эксплуатацию без потери точности.
Нутромер — не тот инструмент, на котором стоит экономить при серьёзных производственных задачах. Его метрологические характеристики напрямую влияют на качество готовых изделий, а ресурс хорошего инструмента при правильном уходе исчисляется годами активной работы.
