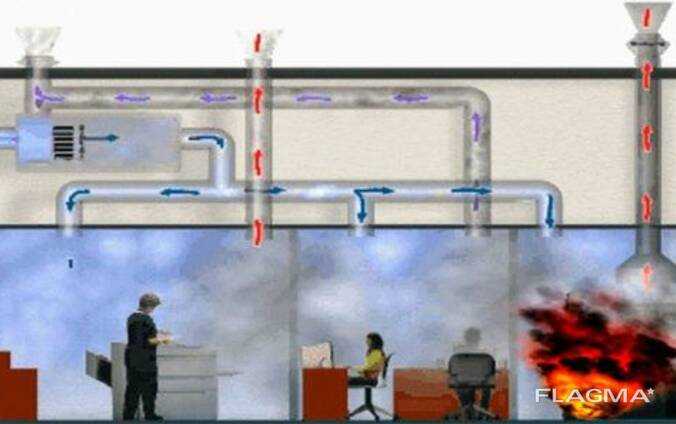

Как работает система дымоудаления: «особенности особой» вентиляции

Основные и дополнительные составляющие СДУ

Основными элементами динамической системы являются мощные вентиляторы, которые прокачивают воздух. Они удаляют из помещений не только угарный газ, но и мелкую взвесь, такую как пепел, сажа, гарь.

Это оборудование в состоянии работать с воздухом, температура которого не превышает 600°С. Этого запаса прочности достаточно для обеспечения безопасного вывода из здания людей.

Вентиляторы прокачивают воздушные массы через дымовые шахты. Это разветвленная сеть каналов, которая смонтирована согласно проекту. Разные участки СДУ имеют разную пропускную способность – это зависит от сложности системы.


Трубы, предназначенные для отведения воздуха в помещениях небольшого объема, имеют меньший периметр и не соединяются с общим ходом дымовой шахты

Эти элементы выполнены из негорючих материалов. Наиболее популярны дымовые шахты из холоднокатаной черной стали.

Еще одной составляющей СДУ является огнезадерживающие клапаны. Их задача не пропускать пламя в вентиляцию и препятствовать его распространению по зданию. В основном используются модели с электрическим или электромагнитным приводом.

Свежий воздух поступает по воздуховодным каналам. Они представляют собой трубы, к которым подсоединены вентиляторы, осуществляющие подпор масс воздуха. Каналы подводятся к местам, по которым осуществляется эвакуация людей, в том числе в шахты лифтов.

Главным составляющим любой СДУ является блок управления. Панель подключается к пожарной сигнализации, реже – напрямую к датчикам.


Как только подается сигнал о возгорании, блок управления включает СДУ, которая начинает удалять дым из здания. При этом автоматика открывает все люки и регулирует работу вентиляторов

Еще одним элементом системы является автоматика, открывающая при пожаре окна и двери. Эти элементы не входят в обязательный состав систем. Они используются в местах, где присутствует большая площадь остекления, и это вызывает невозможность монтажа дымовых шахт.

Этапы внедрения

Внедрение системы противодымной вентиляции на объекте осуществляется в несколько этапов:

  • Предварительное обследование здания. Определяются основные особенности объекта, моделируются ситуации возникновения и развития пожара на объекте, определяются наиболее вероятные места возгорания, проводятся необходимые замеры.
  • Проектирование. На основании полученных при обследовании данных и нормативных требований проводится расчет системы дымоудаления, разрабатываются чертежи и схемы. Также на этом этапе составляется смета, в которой определяются все расходы по устройству системы.

  • Комплектация противодымной вентиляции. На основании полученных при расчете данных подбирается оборудование и комплектующие системы, выполняется их закупка и доставка на объект.
  • Монтаж. В соответствии с проектом монтируется оборудование и сеть воздуховодов.

Пусконаладочные работы. Производится настройка оборудования. После этого выполняется пробный запуск системы с последующим замером всех значимых параметров ее работы. При необходимости выполняют дополнительную настройку и отладку.

Если испытания демонстрируют работу противодымной вентиляции в соответствии с расчетными параметрами, система сдается в эксплуатацию заказчику.

Сферы применения вентиляторов дымоудаления

Существуют разные конфигурации оборудования, которые делают возможным его эксплуатацию и в бытовых, и в промышленных объектах. Например, многие производители выпускают малогабаритные установки, предназначенные специально для домашних приточно-вытяжных систем. От пользователя требуется только вмонтировать компактный вентилятор в шахту и подключить его к сети.

Что касается промышленной сферы, то крупные объекты обеспечиваются локальными вентиляторами дымоудаления для поддержания пожарной безопасности в рабочих помещениях, на сварочных участках, в окрасочных камерах и т. д. В общественных зданиях применяются высокопроизводительные вытяжки, обслуживающие многометровые сети воздуховодных каналов. Общеобменные вентиляторы, к примеру, задействуются в школах, ресторанах, библиотеках, административных зданиях и т. д.

Пример не соответствующего нормам шкафа управления противопожарными вентиляторами и клапанами.

Не знаю как там устроена кухня вентиляционщиков (наверное шкафы управления им пихают поставляют вместе с вентилятором при заказе), но часто оказывается что …

На объекте уже куплены за не малые деньги шкафы управления вентиляторами, которые не годятся для противопожарных нужд.

В лучшем случае будет вот такой замечательный Шкаф системы автоматического управления ВПД-4П13К2IP54-2-0-0-0.

Этот шкаф имеет каналы управления вентилятором подпора воздуха и тремя клапанами.

Сделан хорошо, добротно и, наверное, дорогой. Запуск вентилятора происходит по схеме “И” – все три клапана должны открыться, чтобы разрешить запуск вентилятора. Есть индикация состояния всех клапанов.

Есть подобие режима автоматики, выход сигналов пуск и авария.

Собственно у шкафа три режима ВКЛ/ВЫКЛ/ДУ: опробование, совсем отключен, автоматический (внешний).

Вот схемы соединений из паспорта этого шкафа, из которых все понятно.

Этот шкаф не соответствует нормам, что не мешает повсеместно применять подобные шкафы.

Бывает что появляется предписание и в эти шкафы добавляют реле для выдачи сигналов диспетчеризации уже кустарным способом. Но контроль целостности обмоток двигателя добавить не просто.

Вот статья инженеров ООО «ВЕЗА» об их точке зрения на то – какие должны быть шкафы противодымной вентиляции: “Лукавая сертификация, или Невыученные уроки Зимней вишни”.

Статья опубликована в журнале “АВОК” за №4’2019. В этой статье авторы ругают производителей шкафов, подобных рассмотренному выше, и рекламируют секретный шкаф “Шквал” (о котором не нашел информации в интернете).

Но постойте – а какой производитель указан в документации на рассмотренный шкаф? … Но может этот шкаф старый или левого производства? Оставим это и рассмотрим технические решения.

Монтаж вентиляционной системы

Установка вентиляции невозможна без ряда материалов:

  • фланцевых шин;
  • разнокалиберных уголков;
  • саморезов;
  • шпилек;
  • анкеров;
  • монтажной пены и скоб;
  • армированного скотча;
  • обратных клапанов;
  • вентиляционных труб (пластиковых либо оцинкованных).

Этапы установки вентиляционных систем

Самостоятельный монтаж вытяжки осуществляется за несколько этапов:

  • Подготовка необходимых инструментов и определение объёма работ.
  • Разметка поверхности. Приточное оборудование располагают на высоте полуметра от пола, вытяжное – в 15–30 см от потолка.
  • Просверливание отверстий шириной на 1,5–2 см больше сечения трубопровода.
  • Тщательное очищение поверхности от грязи.
  • Установка и закрепление вентиляторов. Их диаметр должен быть на 1–2 см меньше сечения труб.
  • Фиксация труб в просверленных отверстиях.
  • Заполнение пустых промежутков монтажной пеной.

Аналогично осуществляется установка оборудования во всех комнатах.

Закончив вывод и обустройство вытяжки, рекомендуется надеть на конец каждой трубы декоративную решётку.

Требования к вытяжке в специализированных помещениях

Специфика монтажа систем вентиляции зависит от назначения помещения. Там, где естественная вентиляция не способна гарантировать качественное обновление воздуха, монтируется принудительная. В большинстве случаев, специальными вентиляционными устройствами оборудуют ванную, кухню, туалет.

При их установке рекомендуется придерживаться определённых требований:

  • Кухонные вытяжки должны охватывать пространство над варочной панелью, не перекрывая вытяжную решётку на верхней части стены.
  • Для экономии электрической энергии, при установке вентилятора в ванной своими руками, его лучше подсоединить к электровыключателю света.
  • Для вентиляции санузла используют специальный короб, соединённый с общей шахтой. Воздушные потоки из ванной и туалета не будут перемешиваться, если установить на вентиляторы обратные клапаны.
  • Для ванной рекомендуется оборудование с высокой степенью защиты от влаги. Более долговечными и качественными считаются устройства в полипропиленовом или акриловом корпусе.
  • Приобретая бесшумные модели вентиляторов, стоит понимать, что использовать их намного удобнее, но электроэнергии они будут потреблять больше стандартных.

Радиальные вентиляторы

Оптимальный вариант для сложных дымоходных систем с канальной инфраструктурой. Агрегат состоит из металлического спиралевидного корпуса, двигателя и рабочего колеса. Для установки предусматривается и опорная жесткая конструкция, на которой крепится вентилятор. Главным преимуществом таких моделей можно назвать функциональность. В большинстве случаев радиальный вентилятор дымоудаления допускает конструкционную возможность поворота корпуса. Как при установке выхлопного патрубка, так и в ходе дальнейшей эксплуатации направление корпуса можно отрегулировать с поворотом в нужную сторону под оптимальным углом относительно центральной вентиляционной магистрали. Компоновка внутри конструкции обычно выполняется по одной схеме, в которой несущая база лопастного колеса насаживается прямо на ротор двигателя.

Особенности расчета, нормы

Проектирование противодымной вентиляции

Как бы ни было замечательно оборудование, но без грамотного использования в трудную минуту оно вряд ли проявит себя на все 100%. Управление противодымной вентиляцией должно проходить в двух режимах – автоматическом (с помощью компьютерной системы) и дублирующим его дистанционном ручном режиме. Далеко не всегда компьютер в состоянии принять неожиданное, но верное решение, и потом, как любая машина, он вполне может поломаться в самый «неудачный» момент. Во избежание сбоев эвакуационных программ и производится дублирование управления.

Испытания системы дымоотведения проходят в несколько этапов и подтверждают соответствие основным функциональным нагрузкам, а именно:

  1. обеспечивает условия для безопасной эвакуации при пожаре;
  2. предотвращает распространение дыма;
  3. пресекает поступление дыма в пути эвакуации;
  4. обеспечивает микроклимат в помещениях, где работают пожарные;
  5. защищает и оберегает человеческие жизни;
  6. предотвращает повреждение имущества людей, предприятий, организации.

Расчет противодымной вентиляции должен производиться с максимальной математической точностью, беря во внимание особенности помещений, общую площадь, количество объектов (комнат), категорию пожароопасности производства (или помещения) и так далее. Помимо правильности расчета, необходимо учитывать, что успех спасательных работ также зависит от системы раннего оповещения о возникновении пожара

Для этого в проект обязательно включается оборудование, производящее один из трех способов оповещения:

Помимо правильности расчета, необходимо учитывать, что успех спасательных работ также зависит от системы раннего оповещения о возникновении пожара. Для этого в проект обязательно включается оборудование, производящее один из трех способов оповещения:

Автоматическая противодымная вентиляция

  • автоматическое – путем монтажа необходимого количества извещателей. Если сработал хотя бы один из них, автоматически открываются дымовые клапаны и вытяжные вентиляторы;
  • реагирование на сигнал, поступивший на центральный пульт;
  • ручная активация противодымной системы.

Назначение и принцип работы

Противодымным клапаном называется техническое устройство с нормируемым пределом стойкости к огню, аналогично противопожарным дверям, окнам, люкам; обеспечивающее прием летучих, разогретых до высокой температуры продуктов процесса горения, их направление в огнестойкие каналы, шахты, короба аварийной противодымной вентиляции.

Такое назначение сделало его незаменимым устройством для подобных систем аварийного назначения, созданных для защиты людей как в современных высотных зданиях, сооружениях большого строительного объема, так для прочих «рядовых» объектов общественного, производственного назначения со значительным количеством посетителей, работников, находящихся в них течении смены, дня или суток.

Клапаны дымоудаления – это неотъемлемая часть приточно-вытяжных систем, установок дымоудаления, принудительного подпора чистого воздуха, при этом:

  1. В защищаемых помещениях, на основных эвакуационных путях и выходах – коридорах, переходах, лестничных клетках, вестибюлях и фойе их заслонки находятся в закрытом положении, открываясь по командному импульсу от установок пожарной сигнализации, стационарных систем пожаротушения; чтобы обеспечить быстрый эффективный отвод летучих продуктов горения из задымленных пожарных отсеков, секций, помещений.
  2. Клапаны системы принудительного подпора воздуха незадымляемых лестниц, лифтовых шахт, включая пожарные лифты, открываются, обеспечивая необходимый нормативный или расчетный приток в них свежего воздуха.
  3. Клапаны в остальных помещениях остаются находиться в закрытом состоянии, чтобы ограничить процесс попадания в них, распространения газообразных токсичных продуктов горения.

Противопожарные клапаны двойного назначения/действия могут работать как дымоудаляющие, так и огнезадерживающие технические устройства, находясь в дежурном открытом положении.

При обнаружении возникновения очага тления, возгорания датчиками дыма, газовыми пожарными извещателями, поступления командного сигнала от приборов контроля и управления противопожарной автоматики, они немедленно плотно закрываются, что препятствует распространению газообразных продуктов, открытого пламени по вентиляционным воздуховодам в смежные, вышерасположенные помещения.

Их открывают по окончании тушения очага пожара, для полного удаления токсичных дымовых продуктов, взвешенных в воздухе защищаемых помещений огнетушащих веществ после применения порошковых, аэрозольных, газовых установок пожаротушения, т.е. работают уже как клапаны удаления дыма.

Специфика использования металлического стакана

Принцип монтажа стального узла прохода кровли на жесткой кровле практически идентичен порядку установки ж/б стакана. Рассмотрим особенности сборки металлического стакана на мягкой кровле.

Если металлический стакан оборудуется  обратным клапаном, то последний требуется смонтировать перед установкой узла прохода на место. На клапане могут быть транспортировочные болтовые фиксаторы – их нужно снять. Заметим, что при попытке выставить клапан на установленном стакане, скорее всего, он будет перекошен.


Преимуществом защищенного накладками утеплителя на корпусе стального стакана – минимизация отложений конденсата

Монтаж изделия выполняется на подготовленный в кровле проем, соответствующий размерами внутреннему сечению стакана. Он закрепляется анкерными болтами на несущей части кровли, либо иной несущей опоре, способной его удержать и закрепить на позиции. Узел прохода всегда выставляется строго вертикально!

Окончательная герметизация, а именно цементно-песчаная стяжка монтажного основания стакана, выкладка теплогидроизоляционных слоев, размещение на контуре юбок и фартуков из оцинкованной стали и обжимных хомутов, производится согласно фактическим условиям на месте монтажа металлического узла прохода (конструкции кровли, расположение и материал опоры и др.).


Собственный вес стакана плюс масса смонтированного на нем вентилятора не позволяют закреплять конструкцию к кровельному пирогу. Для них крепление на несущей опоре обязательно

Перед монтажом вентилятора на стакане необходимо закрепить поддон, подготовив на его боковых стенках 14 мм отверстия под болтовые соединения.

Установка крышного вентилятора к металлическому стакану производится с закреплением прибора на шпильках при помощи гаек и шайб. Завершив монтаж, остается заделать контур зазора между вентилятором и стаканом строительным герметиком.

Горизонтальность вентилятора выверяется уровнем, это обязательно. Допущенные при установочных работах перекосы повредят работе вентиляционной установки, сократят ее службу.

Типы и виды воздуховодов

Воздуховоды отличаются в зависимости от назначения и степени нагрузки на магистраль

Магистральная сеть каналов, шахт и рукавов очищает микроклимат от газовых и других примесей, координирует интенсивность и напор потоков, для этого используется естественный или принудительный способ. Воздуховоды классифицируются в зависимости от назначения и технических параметров.

Классификация по характеристикам:

  • форма поперечного сечения: овальные, круглые, квадратные и прямоугольные;
  • размер стенок, площадь сечения, диаметр;
  • конструктивная модель: прямошовная или спиральная;
  • механическая жесткость или способность сопротивления деформации;
  • материал изготовления: нержавейка, оцинковка, пластик, металлопластик;
  • способ соединения при монтаже: без фланцев или фланцевый.

По жесткости

Гофрированные алюминиевые трубы для гибкого воздуховода

Чаще делается крепление воздуховодов жесткого типа, поэтому значительная часть оборудования ориентируется на статические воздуховоды. Каналы выполняются прямоугольной или круглой формы в поперечнике. Материалом служит жесткий листовой металл или пластик. Стальные каналы изготавливают на гибочных станках, а пластиковые элементы продавливаются сквозь экструдеры.

Эксплуатируются в условиях, где требуется прочность каналов. Жесткие магистрали обслуживаются и монтируются просто, отличаются высокими аэродинамическими характеристиками. К недостаткам относится увеличение веса протяженных конструкций за счет множества поворотов и переходников, поэтому требуется дополнительное крепление ветки.

Гибкие воздуховоды представляют собой гофрированную трубу, их называют спиральными. Стенки из ламинированной фольги делаются на основе проволочной арматуры из стали. Гибкие короба легко сгибаются в нужном направлении, не требуют соединительных элементов. Внутренняя рифленая стенка уменьшает скорость воздуха и увеличивает уровень шума.

Полужесткие воздуховоды делаются из стальных или алюминиевых лент, которые свертываются в трубу. Изделия имеют спиральные боковые швы. Короба характеризуются усиленной прочностью по сравнению с гибкими типами и почти не требуют соединительных и поворотных фитингов в схеме воздуховодов. Недостаток тот же, что и у гибких каналов — рельефная поверхность внутри.

По материалу

Короба с оцинкованными стенками ставятся в умеренном климате с малой агрессивностью окружающего воздуха, температура которого не может быть выше +80°С. Цинковый слой на поверхности защищает от коррозии, продлевает время службы магистрали, но добавляет стоимость вентиляционной системы. Оцинковка рекомендуется для высокой влажности, т.к. на материале не развивается грибок и плесень.

Нержавейка выдерживает температуру окружающего пространства до +500°С, т. к. характеризуется жаростойкостью. Прокладка воздуховодов делается в промышленных цехах с горячим производством. Тонкая листовая нержавеющая сталь используется без декоративного покрытия или напыляется полимерный слой разных цветов. Антикоррозийные свойства металла проявляются благодаря включению фосфора, хрома, меди и никеля в химический состав.

Стенки металлопластикового воздуховода имеют 3 слоя:

  • два наружных пласта из металла;
  • прослойка из вспененного пластика.

Конструкции характеризуются прочностью, не требует дополнительной теплоизоляции, но отличаются высокой стоимостью.

Пластиковые короба из модифицированного поливинилхлорида не реагируют на влажность, кислотные и щелочные испарения. Их применяют для вентиляции в фармацевтике, химическом и пищевом производстве. Гладкие внутренние стенки не задерживают поток и минимизируют потери давления. Иногда коллекторы из металла соединяют и поворачивают коленами, отводами и тройниками из ПВХ.

По изоляции

Материалы для утепления воздуховодов

Монтаж вентиляционных коробов выполняется внутри здания и снаружи. Уличные участки изолируются от холода, т.к. разница температур вызывает выпадение капель конденсата. Во влаге содержатся кислоты и щелочи, разрушающие стенки вентиляционной шахты и укорачивающие срок службы магистрали.

Используется каменная вата, стекловолокнистые рыхлые утеплители. Для прямоугольных коробов применяется листовой утеплитель в виде пенопласта, пенополиуретана, фольгированного пенополистирола. Внутри помещения такой изоляцией можно пренебречь.

Изоляция делается от холода и от шума. В спальне, детской, кабинете, гостиной стенки воздуховода дублируются звукопоглощающими слоями. Проблема решается применением трехслойных труб, например, металлопластиковых или установкой в системе устройств, гасящих вибрацию.

Требования по установке СДУ в частных домовладениях

Требования по установке дымоудаления в помещении частного типа, таких как загородные жилые дома, коттеджи и дачи – по существующим нормативам отсутствуют. Единственным требованием для частных жилых строений является обязательное проведение дымохода для базового удаления продуктов сгорания и дыма от бытовых отопительных приборов на горючем топливе. Исключение составляют частные строения, которые используются в качестве коммерческих объектов с высоким уровнем скопления людей – отели, школы, пансионаты, частные клиники и дома отдыха.

Для того, чтобы гарантировать высокую степень безопасности в частном загородном доме, достаточно установить стандартную сигнализацию, которая своевременно оповестит жильцов о возгорании или задымлении. В качестве дополнительных мер безопасности и гарантий спокойствия проживающих в доме, можно осуществить монтаж систем вентиляции и дымоудаления со специальной электроникой, которая будет управлять своевременным открытием окон и дверей в доме в случае срабатывания пожарной тревоги с датчиков.

Допустимые к применению классы воздушных каналов

  • Наиболее подходящие для организации системы дымоотведения промышленных, гражданских и административных зданий воздуховоды, производятся с маркировкой «Н» и «П», т.е. нормальные или плотные.
  • Воздуховоды класса «Н», согласно СНиП, допускаются к применению в помещениях с минимальным уровнем пожарной опасности, имеющих категории «В» и «Г». В воздухопроводах класса «Н» допускается минимальная утечка воздушных смесей при транспортировке.
  • Воздухопроводы класса «П» обладают высокой надежностью соединений и плотным герметичным замком. Согласно требованиям СНиП, такие элементы для транспортировки воздушных масс могут применяться в помещениях класса «А» и «Б», т.е. с повышенной взрывоопасностью и выделением в воздух горючей пыли, воспламеняющейся при температурах +28С°.

Принцип действия оборудования

Вентиляторы этого типа нельзя рассматривать вне общего контекста противопожарной охраны. Задача системы дымоудаления как таковой будет заключаться в своевременном отводе продуктов горения из целевого помещения (одного или нескольких). Как минимум должна предусматриваться технико-конструкционная инфраструктура, в принципе обеспечивающая возможность перемещения дыма. Она формируется сетью воздуховодных каналов, на окончаниях или в начале которых размещаются вентиляционные силовые установки. Это шахты, которые имеют непосредственный выход наружу из здания. Электротехническая начинка оборудования устанавливается в шкафу вентилятора дымоудаления, к которому подводится система датчиков фиксации возгорания и электродвигатель. В момент регистрации сигнала о присутствии в помещении огня или дыма управляющая панель автоматически подает команду установке вентилятора, после чего запускается процесс циркуляции воздушных потоков с удалением вредных газов и других продуктов сгорания.

Особенности расчета, нормы


Проектирование противодымной вентиляции

Как бы ни было замечательно оборудование, но без грамотного использования в трудную минуту оно вряд ли проявит себя на все 100%. Управление противодымной вентиляцией должно проходить в двух режимах – автоматическом (с помощью компьютерной системы) и дублирующим его дистанционном ручном режиме. Далеко не всегда компьютер в состоянии принять неожиданное, но верное решение, и потом, как любая машина, он вполне может поломаться в самый «неудачный» момент. Во избежание сбоев эвакуационных программ и производится дублирование управления.

Испытания системы дымоотведения проходят в несколько этапов и подтверждают соответствие основным функциональным нагрузкам, а именно:

  1. обеспечивает условия для безопасной эвакуации при пожаре;
  2. предотвращает распространение дыма;
  3. пресекает поступление дыма в пути эвакуации;
  4. обеспечивает микроклимат в помещениях, где работают пожарные;
  5. защищает и оберегает человеческие жизни;
  6. предотвращает повреждение имущества людей, предприятий, организации.

Расчет противодымной вентиляции должен производиться с максимальной математической точностью, беря во внимание особенности помещений, общую площадь, количество объектов (комнат), категорию пожароопасности производства (или помещения) и так далее. Помимо правильности расчета, необходимо учитывать, что успех спасательных работ также зависит от системы раннего оповещения о возникновении пожара

Для этого в проект обязательно включается оборудование, производящее один из трех способов оповещения:

Помимо правильности расчета, необходимо учитывать, что успех спасательных работ также зависит от системы раннего оповещения о возникновении пожара. Для этого в проект обязательно включается оборудование, производящее один из трех способов оповещения:

Автоматическая противодымная вентиляция

  • автоматическое – путем монтажа необходимого количества извещателей. Если сработал хотя бы один из них, автоматически открываются дымовые клапаны и вытяжные вентиляторы;
  • реагирование на сигнал, поступивший на центральный пульт;
  • ручная активация противодымной системы.

Способ установки

В зависимости от места и способа крепления вентиляционных установок, они подразделяются на пристенные и крышные.

Пристенные модели устройства обладают самыми высокими мощностями. Они могут выводить дым сразу из нескольких отсеков вентиляции. Пристенный вариант конструкции является наиболее эффективным и правильным в техническом отношении. Такой вентилятор обеспечивает безопасный проход в коридорах и на лестницах при распространении продуктов горения. Пристенные модели позволяют делать воздуховоды более короткими, что способствует кратчайшему выводу продуктов горения на улицу.

Крышный вентилятор дымоудаления легко монтируется на трубу, выходящую на кровлю здания. Он идеально подходит для небольших построек из нескольких этажей. В высотных же домах все чаще устанавливают пристенные модели, поскольку большая длина воздуховода мешает быстрому избавлению от загрязнённого воздуха через крышные вентиляторы дымоудаления. Рабочие характеристики прибора достаточно высоки, он обеспечивает хорошее дымоудаление даже при пожарах значительной сложности и мощности.

Таким образом, чтобы правильно подобрать модель установки для вывода дыма, нужно учесть:

  • Длину воздуховодов. Для небольших зданий подойдёт прибор с креплением на кровле, который будет справляться со всей массой воздуха, поступающей в вытяжную трубу. Для многоэтажных лучше подойдёт пристенная модель с сокращёнными воздуховодами.
  • Назначение помещений. Для жилых зданий и офисов лучше подбирать прибор с низким уровнем шума, то есть обычный осевой вентилятор дымоудаления. Радиальные модели лучше поставить в производственных помещениях и складах, где они не будут мешать работе людей.
  • Объёмы воздуха в здании. В маленьких постройках не стоит устанавливать вентиляторы с большой мощностью – они лишь будут тратить электроэнергию и создавать шум. Такие приборы лучше подойдут для больших домов, где может потребоваться вывод большого объёма воздушных масс.

Виды вентиляции: приточная и вытяжная

Задача вентиляции — обновлять воздух. Взамен удаляемого из помещения воздуха с улицы должен поступать свежий. Поэтому любая система вентиляции состоит из двух частей —  приточной и вытяжной. Конструктивно эти две части вентиляционной системы различаются.

Движение воздуха через приточную и вытяжную вентиляцию

Вытяжная вентиляция представляет собой, как правило, одну или несколько вертикальных труб, через которые отработанный воздух выводится из помещения на улицу. В такой схеме воздух движется под действием естественной разности давлений на концах трубы (естественная вентиляция). В вентканал может устанавливаться вентилятор, обеспечивающий эффективную работу системы с заданной производительностью (принудительная вентиляция). Привычные всем вентиляционные решетки под потолком санузла или кухни — это как раз вытяжная вентиляция.

Одно из оптимальных мест для размещения вентилятора — на крыше.  Такое решение имеет несколько преимуществ:

  • вентилятор работает одновременно на все вентиляционные каналы, подключенные к нему;

  • шум от вентилятора не проникает в помещение;

  • для ремонта и замены к вентилятору есть свободный доступ.

Крышные вентиляторы марки VILPE устанавливаются на воздуховоды диаметром  125 мм, способны работать в диапазоне температур от -40 °C до + 80 °C и позволяют регулировать воздухообмен от 0 до 400 м³/час.

Приточная вентиляция обеспечивает поступление в помещение свежего воздуха с улицы. Конструктивно это могут быть специальные отверстия в рамах окон, отверстия в стенах, или более сложные решения с очисткой и подогревом (охлаждением) входящего воздуха.

Исторически сложилось так, что приточной вентиляции уделяется недостаточно внимания. Дома строились без обособленной приточной вентиляции, потому что через неплотности деревянных рам, через щели в дверных косяках и через форточки в помещение проникало достаточно воздуха для нормальной работы вентиляции.

С широким распространением пластиковых окон, отличающихся высокой герметичностью, возникла проблема: вытяжная вентиляция перестала функционировать с должной эффективностью. Как следствие, воздух в помещениях стал застаиваться и насыщаться избыточной влагой.

Чтобы решить эту проблему, дома начали оборудовать приточной вентиляцией. В простейшем случае это горизонтальный канал в наружной стене рядом с окном, закрытый специальным клапаном. Фильтры, установленные в клапане, не пропускают в помещение пыль и насекомых. Поступающее через клапан количество воздуха регулируется.



Описанные выше приточные клапана дешевы, просты в установке, не требуют для работы электропитания. Однако они не способны тщательно очищать воздух. Более сложные модели приточных клапанов, например, марки Marley оборудованы сменными фильтрами, задерживающими не только уличную пыль, но и цветочную пыльцу.

Серьезный недостаток указанных приточных клапанов в том, что они никак не влияют на температуру проходящего через них воздуха. Из-за этого зимой в морозы их приходится просто закрывать, чтобы не выстудить помещение холодным воздухом, поступающим снаружи.

Чтобы проветривать и освежать воздух в комнате в любую погоду понадобится бризер, например Tion 3S Standard. Этот компактный прибор устанавливается вместо приточного клапана. Он забирает воздух с улицы, тщательно очищает его, при необходимости подогревает до заданной температуры и подает в помещение. Бризер заменяет открытую форточку, а в режиме рециркуляции фильтрует воздух в комнате.

Значительное энергопотребление  в режиме подогрева воздуха (например, 1,45 кВт для модели Tion 3S Standard) — существенный недостаток бризера. К тому же свежий воздух, закачиваемый с улицы, вытесняет через вытяжную вентиляцию теплый отработанный воздух, что увеличивает теплопотери дома. Для снижения энергопотребления и уменьшения теплопотерь через вентиляцию служат рекуператоры — о них расскажем ниже.

Отказоустойчивость

Крышный вентилятор веза

Кроме того, немалое значение имеет также и отказоустойчивость той или иной системы дымоудаления, а так же вовремя выполненные работы, такие, как изоляция печной трубы на крыше. Эта характеристика тесно связана с предыдущими двумя параметрами, однако сама по себе означает возможность эффективной работы устройства без вмешательства извне.

Таковыми могут быть:

  • внеплановые ремонты оборудования;
  • дополнительные настройки и калибровки;
  • частая очистка деталей системы от наносов.

Возможность в работе без таких экстренных мер и называется отказоустойчивостью. Хорошей отказоустойчивостью славятся отечественные вентиляторы крышные веза.
