Гибочный инструмент — один из ключевых элементов, определяющих качество и точность обработки листового металла. Для прессов, работающих по стандарту Amada Promecam, выпускается широкий ассортимент сменной оснастки: пуансоны, матрицы и адаптеры, рассчитанные на высокую повторяемость результата и совместимость с оборудованием этого класса. Именно стандартизация геометрии и посадочных размеров инструмента позволяет предприятиям быстро менять оснастку и переналаживать оборудование без потери точности.
Что такое стандарт Amada Promecam и почему он важен
Листогибочные прессы японской компании Amada и европейского бренда Promecam задали один из наиболее распространённых инструментальных стандартов в мировом производстве. Этот стандарт определяет профиль хвостовика пуансона, угол и геометрию матрицы, а также допуски на посадку — всё то, что влияет на взаимозаменяемость оснастки между разными машинами одного типа.
Широкое распространение стандарта объясняется просто: огромное количество листогибочных прессов по всему миру изначально оснащено инструментом именно этой системы. Когда предприятие эксплуатирует несколько прессов разных годов выпуска или разных производителей, совместимость по единому стандарту позволяет использовать один и тот же инструментальный парк на всём оборудовании.
Совместимый инструмент производится не только самими Amada и Promecam, но и многочисленными специализированными производителями. При соблюдении геометрии и требований к материалу такой инструмент полностью взаимозаменяем с оригинальным, что открывает возможность оптимизировать расходы на оснастку без компромисса по качеству.
Типы гибочного инструмента и их характеристики
Основные элементы оснастки для листогибочного пресса — пуансон (верхний инструмент) и матрица (нижний инструмент). Каждый из них существует в множестве исполнений под конкретные задачи гибки.
- Прямые пуансоны — универсальный инструмент для большинства стандартных операций гибки под острым и прямым углом; выпускаются с различными углами рабочей части (88°, 85°, 30° и другие).
- Гусиная шея (сабля) — пуансоны специальной формы, позволяющие выполнять гибку в труднодоступных зонах заготовки, где прямой инструмент упирается в уже сформированные борта детали.

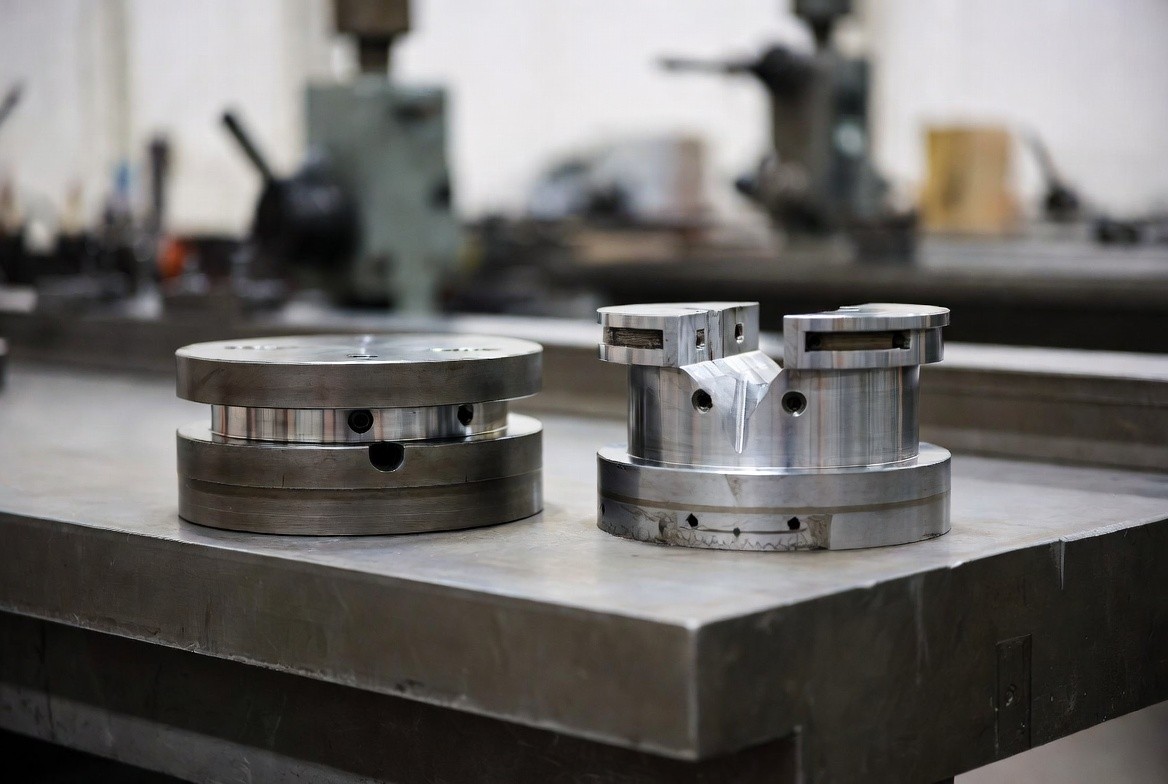

- Матрицы V-образные — одно- или многоканальные нижние инструменты с разной шириной паза; ширина паза подбирается в зависимости от толщины листа и требуемого радиуса гиба.
- Матрицы U-образные и радиусные — применяются для формирования скруглённых гибов и работы с толстым листом, когда V-матрица даёт недостаточный радиус.
- Сегментный инструмент — составные пуансоны и матрицы, набираемые из отдельных секций нужной длины; дают гибкость при работе с деталями нестандартных размеров.
- Адаптеры и переходные блоки — позволяют использовать инструмент одного стандарта на прессах с иным типом крепления или увеличивают рабочий ход для специфических форм деталей.
Кроме геометрии, инструмент различается по материалу. Наиболее распространены стали 42CrMo и C45, прошедшие термообработку до твёрдости 54–58 HRC. Инструмент из более высоколегированных сталей используют при работе с нержавеющей сталью, алюминием повышенной прочности или при больших объёмах производства, когда ресурс оснастки критичен.
Критерии выбора оснастки под конкретную задачу
Правильный подбор инструмента начинается с анализа технологии: какой материал предстоит гнуть, какова его толщина, какой угол и радиус гиба требуется, есть ли ограничения по форме детали. Только после этого имеет смысл переходить к выбору конкретного типа пуансона и матрицы.
Ширина паза матрицы выбирается по известному правилу: для мягкой стали оптимальное соотношение ширины паза к толщине листа составляет 8:1, для нержавеющей — несколько больше. Слишком узкий паз даёт высокое усилие и риск трещин, слишком широкий — снижает точность угла и увеличивает радиус гиба. Угол пуансона обычно берут на 1–2° меньше требуемого угла гиба с учётом пружинения материала.
При выборе между монолитным и сегментным инструментом учитывают серийность производства. Для коротких серий с частой переналадкой сегментный инструмент экономит время: не нужно менять весь инструментальный блок, достаточно переставить нужные секции. В массовом производстве монолитный инструмент предпочтительнее из-за более высокой жёсткости и стабильности результата.
Эксплуатация и ресурс гибочного инструмента
Срок службы оснастки во многом определяется условиями эксплуатации. Регулярная проверка состояния рабочих кромок, правильная смазка в зоне контакта с металлом и соблюдение допустимых усилий пресса — базовые условия, напрямую влияющие на ресурс инструмента. Работа с усилием, превышающим допустимое для данного типа оснастки, ведёт к ускоренному износу или поломке.
Хранение инструмента также имеет значение. Стальные пуансоны и матрицы чувствительны к коррозии, поэтому их следует хранить в сухом месте с нанесённым тонким слоем защитного масла. Специализированные стойки и кассеты для хранения помогают избежать случайных повреждений рабочих поверхностей при укладке и транспортировке.
Заточка изношенных пуансонов — распространённая практика продления ресурса. Для инструмента стандарта Amada Promecam она допустима при соблюдении геометрии рабочей части и контроле итоговой длины: каждая переточка укорачивает инструмент, и это нужно учитывать при настройке пресса. Когда восстановление уже нецелесообразно, изношенный инструмент заменяют — грамотно подобранная совместимая оснастка при этом ничем не уступает оригинальной по точности и долговечности.
Гибочный инструмент — это расходная часть производства, которую нередко недооценивают. Между тем именно состояние оснастки во многом определяет, насколько стабильным будет размерный контроль партии деталей. Вложения в качественный инструмент с правильно подобранной геометрией и надлежащий уход за ним окупаются снижением брака и сокращением времени на переналадку оборудования.
