Выбор электромеханического стабилизатора напряжения: особенности, преимущества и недостатки

Автотрансформаторные с ШИМ управлением

Автотрансформаторные с ШИМ управлением – один из вариантов плавно регулируемых электронных стабилизаторов. Физический принцип состоит в подаче генерируемого ШИМ инвертором напряжения на первичную обмотку трансформатора. Вторичная обмотка трансформатора включена в сеть последовательно с нагрузкой. Управляя фазой и выходным напряжением инвертора с помощью микропроцессорной системы управления добиваются эффекта стабилизации на выходе вторичной обмотки трансформатора.

Преимущества: плавность, высокая точность регулировки, отличное время реакции – 20 мс.

Недостатки: высокая цена, сложность, не высокая надежность.

Резюме: перспективный вид стабилизаторов, на сегодняшний день редко встречается в силу не отработанности конструкции.

Виды стабилизаторов напряжения

Релейный стабилизатор

За счет невысокой стоимости и достаточно высокой точности регулирования такие стабилизаторы приобрели наибольшую популярность. Силовое реле переключает обмотки трансформатора, чтобы на выходе получить нужное напряжение. Оно регулируется с шагом 5-20 В. Чем выше количество реле, тем выше точность регулировки, но при этом возрастает частота срабатываний, отсюда частые и мелкие перепады напряжения, что может сказаться на работе осветительных приборов (мерцание).

Плюсы:

  • компактные размеры, небольшой вес;
  • возможность работы в широком диапазоне температур (-30…+40С);
  • работа при перегрузке (несколько часов при напряжении 110% от номинального и несколько секунд при 200% от номинального);
  • высокая скорость срабатывания;
  • широкий диапазон регулирования входящего напряжения, низкая чувствительность к его искажению;
  • долговечность до 10 лет;
  • невысокая шумность.

Минусы:

  • ступенчатая стабилизация и, как результат, изменение уровня освещенности;
  • большое количество узлов в конструкции снижает надежность.

Оборудование оптимально подходит для сетей с небольшими и нечастыми перепадами напряжения.

Электромеханический стабилизатор

Стабилизатор работает за счет перемещения по обмотке трансформатора контакта, который приводится в движение сервоприводом. Бывают сетевые и магистральные.

Плюсы:

  • работа с большими нагрузками;
  • способность выдерживать серьезные скачки напряжения (несколько секунд при напряжении, вдвое выше номинального);
  • плавность регулировки напряжения;
  • бесшумность при отсутствии резких скачков напряжения;
  • напряжение на входе может быть практически любым;
  • высокая точность стабилизации;
  • невысокая стоимость, но есть и дорогие модели с высокой скоростью срабатывания.

Минусы:

  • скорость реагирования на скачок напряжения ограничена скоростью щетки (10-15 В/сек);
  • чем выше мощность, тем больше вес устройства;
  • оборудование не будет работать при температуре менее -5С и более +40С;
  • шум в момент стабилизации напряжения;
  • щетки и сервопривод нуждаются в регулярной замене (каждый 3-7 лет).

Такой стабилизатор хорошо подходит для сетей со стабильно пониженным или повышенным напряжением. Лампочки мерцать не будут.

Тиристорные и симисторные стабилизаторы

По принципу работы напоминают релейные стабилизаторы, но переключение между обмотками тут осуществляют полупроводниковые ключи, симисторы или тиристоры. За счет этого повышается скорость, снижается шумность, увеличивается эффективность работы. Многие модели оснащаются дисплеем, где отображается входящее и выходящее напряжение.

Плюсы:

  • надежность и долговечность;
  • работа с низкими и высокими входящими напряжениями;
  • многие модели способны выдерживать температуру до -20С;
  • детали почти не изнашиваются, так как нет подвижных элементов;
  • быстродействие;
  • бесшумность.

Минусы:

  • высокая цена;
  • сложность ремонтных работ;
  • невысокая устойчивость к перегрузкам;
  • чем выше точность регулировки, тем выше количество ступеней, и тем ниже быстродействие.

Обычно такие стабилизаторы используют для защиты отдельной техники (компьютер, стиральная машина) при частых, но незначительных перепадах напряжения.

Инверторный стабилизатор

Самые новые и совершенные стабилизаторы. Работают по принципу двойного преобразования энергии, за счет чего лишаются многочисленных недостатков другого типа устройств.

Плюсы:

  • компактность;
  • работа с входным напряжением 115-300 В, при этом на выходе получаем стабильное напряжение 220 В;
  • высокая точность;
  • минимальная задержка.

Минусы:

  • цена;
  • работа оборудования требует постоянного охлаждения, за которое отвечают вентиляторы, потому придется мириться с небольшим постоянным шумом.

Оборудование подходит для любого типа техники.

Комбинированный стабилизатор

Совмещает в себе преимущества релейного и электромеханического устройств

Если происходит резкий скачок напряжения, то включается релейный механизм, так как тут важно быстродействие. При напряжениях, близких к нормативным, работает серводвигатель

Шаг №4 — Какой мощности нужен стабилизатор?

На предыдущих этапах мы узнали, что для дома нужен аппарат с плавной регулировкой, определились с количеством фаз необходимого прибора (однофазный или трехфазный) и решили для себя, будет он стоять в отапливаемом помещении или нужен морозостойкий вариант.

Теперь следует понять, какой мощностью должен обладать прибор.

magazin energia ru

К этому вопросу нужно отнестись внимательно, так как взяв стабилизатор маленькой мощности, в результате мы получим частые отключения стабилизатора по перегрузу.

Основное правило, которым принято руководствоваться при выборе стабилизатора напряжения для дома, звучит так:

На каждый частный дом или загородный коттедж устанавливается вводной автомат, который не позволяет нагружать электропроводку дома больше, чем она рассчитана. Это связано не с «жадностью» электриков, будто не хотят разрешить владельцу дома включать приборы большей мощности, чем разрешено. Причина банальна — не допустить возникновения пожара. Чтобы не допустить перегревания проводов и возникновения из-за этого пожара, ставится вводной автомат. Если человек попытается одновременно нагрузить электропроводку приборами бОльшей мощность, чем разрешено, — вводной автомат выполнит защитное отключение и не допустит пожара в доме.

Чаще всего на дом ставятся подобные вводные автоматы:

Вводной автомат на 40 А (ампер)

Для того, чтобы узнать какой мощности нужен стабилизатор напряжения для нашего дома, всегда применяется одна и та же формула:

  • Вариант №1 — к дому подведена однофазная сеть на 220В
    В этом случае умножаем значение вводного автомата (у нас это 40 ампер) на 220 вольт:
    40 * 220 = 8 800
    Выходит, что для нашего дома нужен стабилизатор мощностью не меньше, чем 8800 ВА (вольт-ампер) или 8,8 кВА (киловольт-ампер).

    Зная типичную линейку мощностей стабилизаторов:
    5, 8, 10, 15, 20, 30 кВА

    Понимаем, что стабилизатор на 8 кВА с нашей нагрузкой уже не будет справляться, а вот на 10 кВА — самое оно.

  • Вариант №2 — к дому подведена трехфазная сеть на 380В
    В случае трехфазной сети решение следующее:
    • если дома есть потребители на 380В — ставим один трехфазный стабилизатор.
      Его мощность высчитывается так:
      Вводной автомат для частных домов с трехфазным подключением чаще всего на 20 ампер.
      Умножаем 20 ампер на 200В и получившуюся цифру умножаем еще на 3:
      20 * 220 * 3 = 13 200
      Получается для дома нужен трехфазный стабилизатор мощностью не меньше 13200 ВА (вольт-ампер) или 13,2 кВА. (киловольт-ампер).
      Опять же, учитываем линейку мощностей трехфазных стабилизаторов (9, 15, 20, 30 кВА) понимаем, что нам нужен стабилизатор на 15 кВА. Итого, нужен трехфазник на 15 кВА.
    • Если же к дому подведено 3 фазы, а все электроприборы обычные, рассчитаны на 220В и трехфазных потребителей ставить не планируется, то эффективнее будет поставить три однофазных стабилизатора (по одному на каждую фазу). Это делается по той причине, что при пропадании напряжения на одной из фаз, трехфазный стабилизатор обесточит весь дом. При установке трех однофазных стабилизаторов данная проблема не возникает и электроприборы на оставшихся двух фазах продолжают работать.
      Мощность высчитывается как для обычного однофазного стабилизатора (описано было выше) с тем отличием, что нужен не один а три штуки:
      40 * 220 = 8 800 Итого, нужно 3 стабилизатора по 10 кВА.

Четвертое правило:

В зависимости от количества подведенных фаз:

  • для однофазной сети (220В) чаще всего ставят однофазный стабилизатор на 10 кВА;
  • для трехфазной сети ставят или один трехфазный стабилизатор на 15 кВА или три однофазных по 10 кВА (по одному на каждую фазу).

magazin energia ru

Типы стабилизаторов

В зависимости от принципа действия, стабилизаторы осуществляют нормализацию напряжения разными способами.

В бытовых условиях применяются следующие типы однофазных стабилизаторов:

  • Сервоприводные;
  • Релейные;
  • Тиристорные.

Сервоприводный

Стабилизатор напряжения с сервоприводом представляет собой обычный автотрансформатор с механической регулировкой напряжения. По обмотке трансформатора перемещается скользящий контакт, закреплённый на роторе серводвигателя. Величину угла поворота ротора задаёт схема контроля напряжения. При низком напряжении трансформатор работает как повышающий, а при высоком напряжении как понижающий. В результате на выходных клеммах устройства получается напряжение точно соответствующее номинальному – 220В.

Устройство стоит недорого и обеспечивает высокую точность установки. Основным недостатком электромеханического стабилизатора является его низкая скорость отработки скачков напряжения и шум от работы серводвигателя. Из-за того, что щётки загрязняются, срабатываются и обгорают, такой стабилизатор требует регулярного технического обслуживания.

Релейный

Релейный стабилизатор так же имеет в своей конструкции автотрансформатор. Но вместо плавной регулировки напряжения, это устройство может обеспечить только дискретное изменение напряжения на выходе. Это обусловлено особенностью конструкции. Изменение напряжения на выходе, осуществляется переключением обмоток трансформатора с помощью реле. Причём, чем большее количество реле используется в схеме устройства, тем большую точность можно получить. Несмотря на это добиться идеальной точности с помощью такого устройства, практически невозможно. К достоинствам прибора релейного типа можно отнести хорошую скорость реакции на изменения входного напряжения, а недостатком его является малая точность и щелчки реле во время работы.

Тиристорный

Принцип работы полупроводниковых стабилизаторов основан на переключении обмоток трансформатора с помощью ключей, которые выполнены не на реле, а на полупроводниковых многослойных приборах – тиристорах или симисторах. Однофазный тиристорный стабилизатор напряжения обладает минимальным временем переключения, способен выдерживать большие токи и сам потребляет мало энергии из-за отсутствия индуктивных нагрузок, таких как обмотки трансформатора или катушки реле. Тиристорные стабилизаторы рекомендуются для стабилизации напряжения при подключении особо чувствительной техники, например, для газовых котлов.

Устройство может работать при отрицательных температурах, поэтому используется в неотапливаемом помещении. Разновидностью электронного стабилизатора является однофазный симисторный стабилизатор напряжения. В отличие от тиристора, этот симметричный полупроводниковый прибор пропускает ток в двух направлениях, поэтому для построения электронного ключа требуется один симистор, заменяющий два тиристора. Достоинства прибора – малые габариты бесшумность и  высокая скорость переключения. Основной недостаток симисторного прибора – это неспособность выдерживать броски напряжения, что ограничивает его применение при работе с реактивной нагрузкой.

Феррорезонансные стабилизаторы напряжения

Феррорезонансные – один из самых старых и надежных видов стабилизаторов напряжения. Физический принцип работы состоит в протекании рабочего тока через комбинацию линейного и нелинейного дросселей, последний из которых входит в насыщение при напряжении близком к 220 В (либо 230В), а для исправления формы синусоиды, искаженной при процессе стабилизации, используется эффект резонанса.

Преимущества данного вида стабилизаторов – высокая надежность и долговечность, возможность исправления несинусоидальной формы тока, плавность регулирования выходного напряжения и высокая точность, довольно высокая скорость реакции на изменение входного напряжения. Возможность изготовления приборов на очень большую мощность.

Недостатки: большие габариты и масса, вследствие этого высокая стоимость, характерный низкочастотный гул при работе, искажение формы выходного напряжения

Производители: стабилизаторы этого вида фактически исчезли с рынка, в виде исключения могут встретиться промышленные модели производства Тирасполя и КНР. Резюме — на рынке фактически отсутствуют

Что такое трёхфазный стабилизатор?

По своей сути трёхфазный стабилизатор напряжения это три самостоятельных однофазных стабилизатора, которые объединены общей схемой контроля, и в случае перекоса фазы или её отключения, схема полностью отключит весь стабилизатор. Однофазные устройства подключаются таким образом, что на каждый блок подаётся своя фаза, а ноль является общим для всех блоков. Кроме того, сам корпус трёхфазного стабилизатора должен быть заземлён.

Принципиальных отличий трёхфазного стабилизатора от однофазного прибора практически нет. Трёхфазные устройства могут иметь релейную, электромеханическую или тиристорную схему.

В трёхфазных стабилизаторах может быть более сложная схема защиты.

Она может отключать стабилизатор по любой из следующих причин:

  • Напряжение фазы ниже критического уровня;
  • Напряжение фазы выше критического уровня;
  • Температура элементов любого блока превысила определённый порог.

Иногда при подключении потребителей может возникнуть ситуация с неравномерной нагрузкой на отдельные фазы, что называется «перекос фаз». Элементом защиты в этом случае является трехфазный автомат. Стабилизаторы такого типа обычно представляют собой вертикальную напольную  конструкцию. Кроме органов управления, на передней панелей располагаются индикаторы напряжения. Это могут быть стрелочные вольтметры или цифровые сегментные индикаторы.

Область применения трёхфазных стабилизаторов исключительно велика. Трёхфазные стабилизаторы напряжения для дома обычно имеют небольшую мощность. Она может ограничиваться 30-50 кВт. Стабилизаторы с мощностью до 100 кВт используются для электропитания небольших коттеджных посёлков, а так же на предприятиях малого бизнеса.

Устройства большой мощности устанавливаются на промышленных предприятиях. Если трёхфазный стабилизатор имеет гальваническую развязку, то он может эксплуатироваться в условиях повышенной влажности. Стабилизаторы такой конструкции применяются в специализированных медицинских учреждениях, лабораториях и научных центрах.

Критерии выбора

На выбор трёхфазного стабилизатора могут повлиять следующие факторы:

  • Состояние (качество) входного напряжения;
  • Мощность потребителей электроэнергии;
  • Требуемая скорость выравнивания;
  • Необходимая точность установки напряжения;
  • Условия эксплуатации.

При выборе трёхфазного  стабилизатора следует заранее знать, какие минимальные и максимальные величины напряжения сети могут возникнуть в процессе эксплуатации. Допустимый разброс входных напряжений всегда указывается в технической документации на изделие.

Трёхфазные стабилизаторы, работающие по среднефазному напряжению, используются преимущественно с реактивной нагрузкой, поэтому требуемую мощность несложно подсчитать по формуле. Стабилизаторы, представляющие собой три отдельных блока (по одному для каждой фазы), могут работать с любыми нагрузками. В каждом случае подсчёт мощности следует выполнять очень тщательно.

Если важным критерием является скорость стабилизации, то от использования сервоприводного электродинамического стабилизатора придётся отказаться. В этом случае подойдёт релейный трёхфазный стабилизатор, а если эксплуатация прибора подразумевает неотапливаемое помещение и работу при низкой температуре, то электронный стабилизатор.

Если наоборот, важна высокая точность установки, а скорость стабилизации менее важна, то электромеханический трёхфазный стабилизатор будет оптимальным вариантом.

Практически все модели современных стабилизаторов оборудуются системой «байпас». При нормальной величине напряжения сети нагрузка подключается к ней напрямую, минуя схему стабилизатора. При отклонении напряжения в ту или иную сторону, питание потребителей начинает осуществляться через стабилизатор.

Конструктивно, трёхфазный стабилизатор напряжения может быть выполнен в виде вертикальной напольной стойки, но могут быть устройства и с настенным креплением. Некоторые модели мощных стабилизаторов напряжения могут иметь систему принудительного воздушного охлаждения, что заметно облегчает режим работы трансформаторов и мощных полупроводниковых приборов.

Выбор стабилизатора напряжения для частного дома

Выбор той или иной модели зависит от нескольких важных факторов. Прежде всего нужно выяснить сферу применения стабилизатора. Он может обеспечивать питание какого-то одного прибора или оборудования, установленного во всем доме. Следует выяснить значения верхнего и нижнего предела напряжения в электрической сети. И, наконец, немаловажную роль играет сумма, выделяемая на приобретение стабилизатора.

Выбор устройства зависит и от мощности, которую потребляют бытовые приборы и электрооборудование. Для ее определения рекомендуется воспользоваться номиналом автоматического выключателя, установленного на вводном щите. В соответствии с формулой, мощность представляет собой произведение значений тока и напряжения. Ток определяется по табличке, установленной на автомате, а напряжение известно заранее – 220В. То есть, при номинале 16А значение допустимой мощности будет составлять 16 х 220 = 3520 Вт или 3,5 кВт. При более высоком токе, например, 25А, мощность также повысится до 5,5 кВт. Более точные данные можно получить из паспорта на каждый прибор и оборудование. Мощность стабилизатора должна быть на 30-50% выше, чем расчетная допустимая мощность. Это связано с тем, что в процессе стабилизации напряжения происходит падение выходной мощности.

После всех необходимых расчетов остается выбрать наиболее подходящий тип стабилизатора. Для домашних условий подойдут как сервоприводные модели, так и релейные. В первом случае изменения напряжения производятся с помощью токосъемника, передвигаемого электродвигателем. Управление осуществляется сравнивающей схемой. Токосъемник передвигается в разные стороны, соответственно, увеличивая или уменьшая напряжение. Таким образом, обеспечивается плавная регулировка, скачки напряжения при переключениях отсутствуют. Рекомендуется для применения в тех домах, где измененное напряжение удерживается на одном и том же уровне в течение длительного времени.

Принцип действия релейных стабилизаторов совершенно другой. Основой всего устройства является трансформатор, у которого имеются промежуточные выводы обмотки с собственным напряжением. С помощью логической схемы осуществляется управление блоком электромеханических реле. Под его действием выводы переключаются таким образом, чтобы на выходе стабилизатора получались требуемые 220 вольт. Данные устройства более долговечны, однако процессы переключений сопровождаются щелчками.

Существуют дорогостоящие модели стабилизаторов, использующих электронные ключи. Фактически, они представляют собой такую же релейную конструкцию, где обычные реле заменены полупроводниковыми ключами. Эти устройства считаются наиболее технологичными и долговечными, поскольку в них отсутствуют узлы, подверженные износу. Во время коммутации соблюдается полная тишина. С помощью современных стабилизаторов стало возможно не только управлять напряжением, но и выполнять ряд других функций. Большое значение имеет возможность включения задержки подачи напряжения. Встроенные вольтметры позволяют постоянно контролировать состояние сети. С этой целью вместо стрелочных, широко используются электронные приборы.

Характеристики стабилизаторов и критерии выбора

Основные характеристики стабилизаторов, независимо от их конструкции, полностью совпадают и отличаются только величинами.

Это следующие параметры:

  • Мощность;
  • Скорость выравнивания напряжения;
  • Точность установки;
  • Допустимый разброс напряжения на входе.

Мощность. Требуемая мощность стабилизирующего устройства выбирается в зависимости от  мощности всех потребителей, которые будут подключены к устройству. Самое главное при этом правильно подсчитать эту мощность учитывая активную и реактивную нагрузки. Элементы освещения, электрического отопления, электроплиты, духовки и чайники относятся к активной нагрузке. Если к нормализатору напряжения будут подключены только такие приборы, то для определения нужной мощности стабилизирующего устройства достаточно суммировать мощность всех потребителей и прибавить 20%.

К реактивной нагрузке относится вся техника, работающая с использованием электродвигателей. Это стиральные и посудомоечные машины, холодильники, электроинструмент и насосы систем водоснабжения и отопления. Для определения мощности таких устройств нужно их мощность в ваттах разделить на косинус фи (Cos ϕ). Чтобы не искать этот косинус в технической документации проще всего тепловую мощность разделить на коэффициент 0,7. Кроме того электродвигатели в момент пуска кратковременно потребляют дополнительную мощность, которая может превышать рабочую примерно в три раза.

Например, для определения мощности погружного насоса «Джилекс», который качает воду с глубины 9 метров, даёт 6 м3 воды в час и имеет мощность 400 Вт, потребуется стабилизатор:

(400/0,7*3) = 1714 Вт

Скорость срабатывания. Не менее важным параметром является скорость выравнивания напряжения. Самой низкой скоростью реакции обладает динамический или сервоприводный стабилизатор. От возникновения скачка напряжения до установки номинала может пройти до трёх секунд. Если бросок напряжения слишком большой, то за этот промежуток времени вся электронная техника успеет выйти из строя. Поэтому, несмотря на отличную точность установки, этот прибор нецелесообразно применять в условиях нестабильной сети с частыми и большими скачками напряжения.

Точность. Самая высокая точность установки напряжения на выходе обеспечивается у инверторного и динамического стабилизатора. Электронный и релейный стабилизаторы изменяют величину напряжения ступенями, поэтому точной величины 220 вольт у них получить невозможно. Напряжение на выходе всегда будет чуть больше или чуть меньше номинального,  но эта величина всегда находится в допуске, который регламентируется ГОСТ.

Входное напряжение. Стандарт бытовой сети 220 вольт допускает отклонение от номинала не более чем на 10%. Если напряжение укладывается в эти пределы, то никакой стабилизатор не нужен. На практике, напряжение сети в неблагополучных регионах может изменяться от 140 до 270В и даже больше. Поэтому при выборе стабилизатора следует обязательно учитывать минимальные и максимальные величины напряжения, так как разные модели стабилизаторов имеют свой допустимый разброс по входу, который указан в документации на устройство.

Прочие параметры. Среди дополнительных характеристик можно учесть шум, который присутствует при работе сервоприводного и релейного стабилизаторов и полностью отсутствует в электронных системах, а так же форму напряжения на выходе. Если подключаемая нагрузка требует для своей работы гладкой синусоиды, то именно этот параметр будет являться определяющим при выборе устройства.

Хорошо если однофазный стабилизатор напряжения, оборудован системой байпас (bypass) – обход. Это означает, что когда напряжение сети в норме, то потребитель получает его напрямую, минуя стабилизатор, который подключается в цепь при отклонении величины от номинала.

Стабилизаторы могут устанавливаться на полу или крепиться к стене. Варианты исполнения зависят от габаритов устройства. Если стабилизатор будет эксплуатироваться в неотапливаемом помещении, необходимо уточнить его температурные характеристики.

Виды стабилизаторов напряжения

Еще один немаловажный момент выбора — это тип стабилизатора, в зависимости от принципа выравнивания напряжения. Очень подробно какие типы стабилизаторов бывают, все плюсы и недостатки, видео сравнения их работы, можно ознакомиться в статье Виды стабилизаторов напряжения.

  • релейные
  • тиристорные-симисторные
  • сервоприводные
  • инверторные

Самыми распространенными моделями на данный момент являются релейные и тиристорные (или симисторные). Релейные — из-за своей дешевизны, тиристорные — из-за качества выравнивания напряжения и малошумности в работе.

Менее распространены сервоприводные, в основном это китайские модели. Срок их службы оставляет желать лучшего — до 5 лет.

Ну а инверторные по причине дороговизны редко встречаются в широком ассортименте, хотя и обладают лучшими качествами среди всех остальных моделей. Еще их один минус — они предназначены в основном для малых нагрузок.

При выборе симисторных обращайте внимание на количество ступеней регулирования. Чем их больше, тем плавнее происходит выравнивание напряжения

Большинство имеют 12 ступеней — брать меньше не желательно, так как сильно будет заметно мигание лампочек освещения при переключениях.

А еще чем меньше ступеней, тем больше погрешность на выходе. У стабилизаторов имеющих 9 ступеней выравнивания, погрешность доходит до 15 Вольт.

  • 9 ступеней — погрешность 15В
  • 12 ступеней — погрешность 10-12В
  • 16 ступеней — погрешность 6В
  • 36 ступеней — погрешность 3В

Подороже модели обладают 16 и 32 ступенями. Обычно их в наличии не найти, только под заказ. Но они лучше подходят для защиты дорогой электронной техники.

Вот таблица некоторых популярных марок стабилизаторов часто встречающихся в наших магазинах и их цены:

Просмотреть текущие цены на сегодняшний день и подобрать нужную вам модель можно здесь.

Далее можете ознакомиться с видеообзором на каждую из марок представленных в таблице:

Инверторные стабилизаторы напряжения

В последние годы все более популярным становится несколько иной тип стабилизаторов, отличный от симисторных или сервоприводных. Называются они инверторными.

Он считается более эффективным в отличии от всех вышеприведенных. Если у остальных погрешность выходного напряжения может достигать 5-10% и это считается нормальной величиной, то у инверторного она не превышает 2%! Еще один плюс — более широкий диапазон входных напряжения для выравнивания.

Стабилизатор преобразует нестабильный переменный ток пропуская его через фильтр в постоянный, после чего, проходя через инвертор, опять возвращает его в переменную величину с идеальной синусоидой.

Данное устройство уже не имеет внутри себя громоздкого тороидального трансформатора. А соответственно в разы меньше и легче.

Плюсы инвертора:

  • широкий диапазон регулировки входного напряжения 90В — 310В
  • малая погрешность на выходе
  • малые габариты и вес
  • фильтрует высокочастотные помехи
  • мгновенное быстродействие на изменение входного напряжения
  • работает при отрицательных температурах от -40
  • заявленный срок службы при соблюдении подключаемой мощности до 20 лет
  • большая цена
  • не подходит для больших нагрузок
  • в мощных моделях стоят вентиляторы охлаждения. Шумят примерно также как в компьютере. Полную бесшумность обеспечивают только маломощные экземпляры.

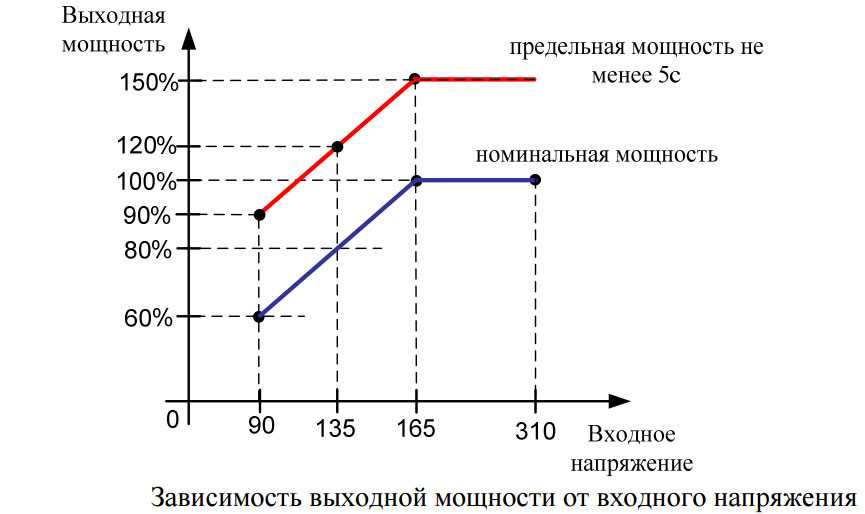

При увеличении нагрузки выше 50% от номинальной, для инвертора начинается снижение его входных параметров напряжения. То есть он уже не будет способен выровнять напряжение 110В, а будет нормально работать только от 160В и выше. Основной причиной выхода из строя таких устройств является именно перегрузка.

Чтобы защитить себя от перегрузки, более дорогие и качественные инверторные стабилизаторы при превышении мощности в автоматическом режиме могут переходить на байпас, то есть выдавать не преобразованное напряжение, а такое же, как и на входе.

Зато у инверторного стабилизатора нет такой болезни как у ступенчатых — мигание лампочек при переключении ступеней регулирования.

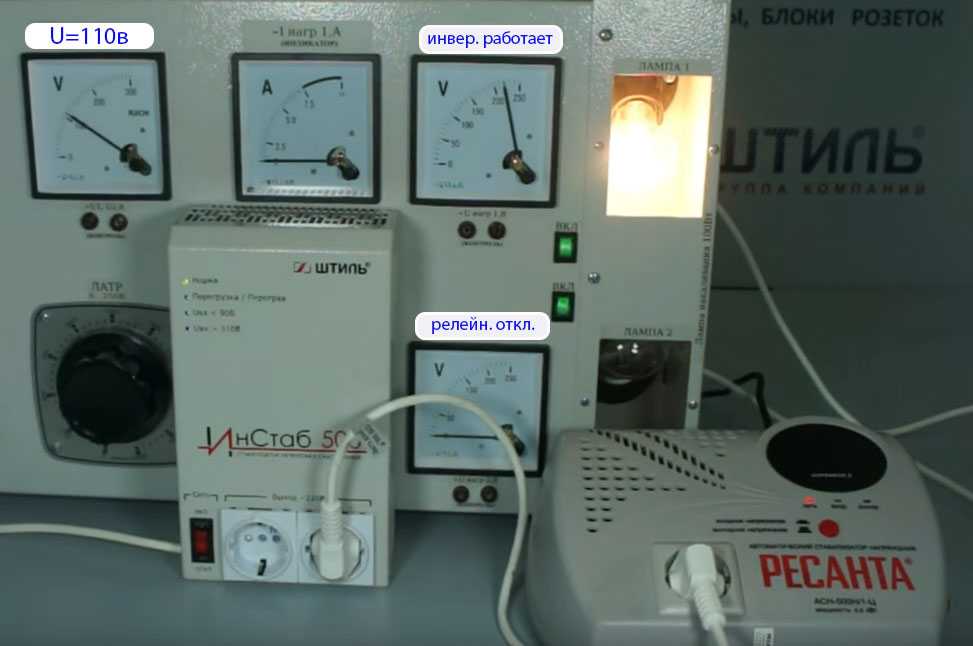

Хороший ролик наглядно показывающий разницу работы релейного и инверторного стабилизатора при резких скачках напряжения:

Недостатки электромеханического стабилизатора

Несмотря на серьёзные достоинства, данное устройство обладает не менее серьёзными недостатками:

  • Низкая скорость стабилизации;
  • Невозможность эксплуатации при низких температурах;
  • Низкая надёжность;
  • Сложность ремонта;
  • Определённый шум при работе.

Сервоприводной механизм,  который перемещает щётки по обмотке тороидального трансформатора, не может мгновенно переместиться на требуемый участок. Поэтому между определением необходимости изменения напряжения и его реальной установкой проходит определённое время. Обычно в паспортах на электромеханические стабилизаторы указывается температурный режим его эксплуатации, нарушение которого обязательно приведёт к отказу сервоприводного механизма.

Невысокая надёжность устройства обусловлена наличием подвижного узла, который имеет определённый срок наработки. Кроме того, графитовые контактные щётки подгорают при работе и требуют замены примерно через 2-4 года эксплуатации. Замена их достаточно продолжительный и трудоёмкий процесс. Изношенные щетки могут искрить при работе, поэтому сервоприводные стабилизаторы не рекомендуется использовать с газовым оборудованием.
