Виды пластиковых труб, характеристики, преимущества, сфера использования

Использование для подведения и подключения газа

Помимо транспортировки жидкости, ПВХ трубопровод отлично справляется с задачей по переносу газа. Именно по этой причине все чаще в системах газоснабжения используется газовая прозрачная поливинилхлоридная магистраль.

Газовая труба может выпускаться в цветовом варианте, однако прозрачная имеет некоторые визуальные преимущества.

Прозрачная труба ПВХ для газа

Главные достоинства, которыми обладает газовая прозрачная магистраль:

  • Длительный срок службы;
  • Прозрачная труба подходит как для внутренних, так и для наружных газопроводов;
  • Быстрое выполнение монтажных работ за счет того, что прозрачная магистраль имеет малый вес;
  • Хорошо вписывается в интерьер помещения;
  • Прозрачная труба позволяет быстро выявить неполадки и так же быстро устранить их при необходимости.

Преимущества и недостатки

Длительное время для выполнения электротехнических работ применялись металлические трубки, выполняющие защитную функцию, но как показывает время, изделия из поливинилхлорида для этой цели подходят гораздо больше.

ПВХ-трубы для электромонтажа обладают такими преимуществами, как:

  • слабый уровень горючести, способный предотвратить возгорание;
  • отсутствие коррозии;
  • полная защита проводов от деформации;
  • риск поражения электрическим током исключен даже при повреждении кабеля;
  • нет необходимости в заземлении и сварочных работах;
  • есть возможность прокладки провода в любых условиях, в том числе при повышенной влажности;
  • материал имеет небольшой вес;
  • монтаж отличается простотой;
  • поливинилхлорид устойчив к низким температурам;
  • при установке материал легко гнется благодаря пластичности;
  • повышенная прочность и эластичность изделия предусматривает длительный срок эксплуатации.

При этом ПВХ-трубы имеют более низкую стоимость, чем подобный материал из стали или меди. Для работы с этими универсальными изделиями не требуется специальных навыков, а также дополнительной защиты электропроводов. Несмотря на то что эти изделия самые пожаростойкие и оптимально подходят для электромонтажных работ, они имеют свои недостатки. По сравнению с продукцией из полиэтилена низкого давления они менее устойчивы к воздействию ультрафиолета, а наиболее легкие благодаря своей небольшой толщине, трубы довольно восприимчивы к механическим нагрузкам.

Каких разновидностей может быть клей и способы выполнения клеевого монтажа

Химические составы, применяемые для клеевого монтажа пластиковых труб, можно подразделить на две группы.

Клей для горячего сплавления

Этот клей используется, как правило, при работе с канализационными трубами. Клеевые составы данного типа можно успешно использовать и при соединении как водопроводных ПВХ труб, так и воздухоотводных.

Если такой клей используют правильно, то в результате получают качественное соединение, отличающееся большой долговечностью. Как правило, эти клеевые составы сопровождаются соответствующей инструкцией производителя. Следуя ей, можно добиться правильного использования вещества и в результате получить вполне герметичные стыки.

ВНИМАНИЕ!!!Клей для монтажа пластиковых канализационных труб ПВХ является легковоспламеняющимся веществом

Поэтому особенно важно придерживаться правил пожарной безопасности. Более того, нельзя допускать, чтобы это вещество попадало на кожу.

Более того, нельзя допускать, чтобы это вещество попадало на кожу.

Даже если швы обработаны недостаточно четко, соединение труб с использованием этого клея всегда будет качественным. Но для выполнения монтажа необходим специальный паяльник для пластика. Однако совсем не обязательно обзаводиться высокопрофессиональным инструментом. Небольшой любительский паяльник будет вполне достаточен для достижения отличного результата.

Паяльник необходим, чтобы прогреть торцы собираемых элементов трубопровода. Аппарат, как правило, комплектуется набором насадок, дающих возможность монтировать трубы различных сечений. Инструмент включает в себя два основных элемента:

  • нагревательные ТЭНы;
  • подошву.

Чтобы произвести качественную пайку, необходимо ознакомиться со всеми температурными режимами работы инструмента. И в каждом конкретном случае выбирать соответствующий режим. Например, если речь идет о водопроводе, то температура прогрева должна составлять 260°С.

Клей для холодного склеивания

Холодное склеивание является вторым способом сварки. Клей, используемый в этом случае для монтажа пластиковых труб, может быть:

  • универсальным;
  • или специализированным.

Чтобы вы знали различие между этими клеевыми составами, уточним, что:

  • специализированный клей можно использовать только для склеивания труб;
  • клей универсальный можно применять при работе с любыми изделиями, состоящими из поливинилхлорида. Например, универсальным клеем холодной сварки можно без проблем спаивать линолеум.

Если монтаж пластиковых труб производится с использованием холодной сварки, то чаще всего применяют раструбный метод.

Перед работой клей следует тщательно перемешать. Чтобы обеспечить более качественное соединение, узкие части труб прямо при изготовлении делают немного шероховатыми. Во время монтажа операции выполняют в следующем порядке:

  1. Клей тщательно перемешивают.
  2. Внутреннюю часть раструба обезжиривают.
  3. На трубу наносят клеевой состав и, наконец, выполняют саму химическую сварку.

Особенно качественной должны быть обработка склеиваемых поверхностей. В частности, их необходимо очистить от любых загрязнений. Если этим пренебречь, соединение может оказаться не очень качественным.

Как правило, склеиваемые детали удерживают около 15 секунд. В ходе склеивания вращать их или перемещать относительно друг друга нельзя. Избыточный клей можно удалять любой салфеткой.

ВНИМАНИЕ!!!Чтобы обеспечить надежность соединения, перемещения только что склеенных элементов необходимо избегать в течение четверти часа. Заполнение смонтированной системы водой возможно только через сутки.

Характеристика пластиковых труб

Можно выделить общие свойства, характерные для всех видов труб:

  • Химическая инертность, благодаря чему на трубах не образуется ржавчина и окись.
  • Все виды пластиковых труб, кроме металлопластика, не боятся минусовых температур, поскольку обладают запасом пластичности, и их не разорвёт изнутри замёрзшая вода.
  • Пластик по сравнению с металлом — лёгкий материал, поэтому его легко монтировать и транспортировать.
  • Пластик является изолятором и не проводит электрический ток.
  • Срок эксплуатации пластиковых трубопроводов и канализационных систем при правильной сборке составляет не менее 50 лет.

К минусам пластиковых труб можно отнести слабую устойчивость перед механическими нагрузками. Кроме того, все пластиковые трубы плохо переносят резкие перепады температуры, и их не рекомендуют использовать в помещениях с высокой пожароопасностью.

Технические характеристики труб указываются с помощью маркировки — буквенно-цифрового кода, обозначающего параметры трубы.

Кроме обозначения материала, производителя даты изготовления этот код включает и размеры внутреннего и наружного сечения, максимальную температуру для эксплуатации и область применения.

Какие параметры важны при выборе трубы?

Обозначения маркировки- своеобразный паспорт труб, который показывает для каких целей предназначены изделия, и каковы его рабочие возможности.

Например, изделия из ПВХ подразделяются по назначению:

  • РРН – система водоснабжения с холодной водой;
  • РРВ – водопровод холодной воды с высоким давлением;
  • PPR – для горячей воды;
  • PPS – системы горячего водоснабжения с рабочей температурой до 95 °С.

Основное, на что надо обратить внимание, — это размер внутреннего и наружного сечения. В зависимости от того, какова длина трубопровода, сколько поворотов имеет линия, как много соединительных элементов и сколько точек забора воды, а также от напора воды зависит то, какое значение внутреннего сечения стоит выбрать

В зависимости от того, какова длина трубопровода, сколько поворотов имеет линия, как много соединительных элементов и сколько точек забора воды, а также от напора воды зависит то, какое значение внутреннего сечения стоит выбрать.

Очень важная характеристика – максимальная температура эксплуатации трубы.

Толщина стенок изделия — параметр, который определяет механическую прочность трубопровода, а также максимальное рабочее давление.

Если не учесть значения этой физической величины и использовать изделие с низкими параметрами допустимого давления в водопроводе под высокой нагрузкой, то оно вскоре, если не сразу же, после ввода в эксплуатацию, выйдет из строя.

Длина трубы — ещё один важный параметр

Здесь важно помнить: чем меньше стыков на водопроводе, тем лучше. Каждый стык – это место вероятной аварии, поэтому лучше подбирать более длинные трубы в тех участках, где нет необходимости в установке тройников, крестовин, в поворотах трубопровода

Встречаются канализационные трубы для внешней системы длиной до 9 метров.

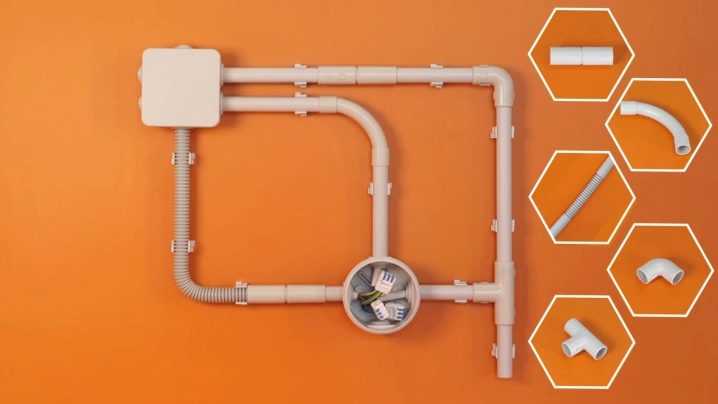

Монтаж проводки

Для проведения электропроводки с использованием ПВХ-труб понадобятся дополнительные комплектующие, предназначенные для каждого типа и модели, а именно:

  • короб для соединения с распределительной коробкой;
  • держатель с защелкой для крепления труб к стенам;
  • крепеж с хомутом;
  • гофрированная муфта;
  • прозрачная муфта;
  • скобы полиэтиленовые;
  • колено (угольник) для соединения под прямым углом;
  • тройник для Т-образных соединений;
  • специальная муфта для влажных помещений и улицы.

Монтаж проводят следующим образом:

  • в первую очередь следует сделать разметку для размещения труб с проводами. Чтобы кабель не нагревался, необходимо обезопасить их от любых нагревательных элементов отступом на 0,5 метра;
  • каждые 10–15 см трубы должны быть закреплены, поэтому необходимо продумать заранее, какие крепежные детали будут применяться;
  • далее, монтируются коробки разветвления (комплектующие ПВХ) и размечаются расположение клипс и крепежных хомутов;
  • необходимо проследить, чтобы напряжение не превышало 15000 В;
  • после этого кабель разравнивается, внутри ПВХ-трубы должны быть чистыми;
  • на размеченные участки расставляются крепления, а трубки нарезаются на отрезки необходимых размеров;
  • трубки размещаются в клипсы с подгоном крепежа под их диаметр;
  • электрический провод протягивается через трубные элементы с помощью специальной протяжки, отдельные участки соединяются между собой, в том числе изгибы, повороты;
  • кабели можно проводить по несколько штук непосредственно в разветвительную коробку, после чего подсоединить к определенным объектам.

Характеристика ХПВХ труб

Сравнительная таблица линейного расширения различных труб

Визуально трубы и фитинги ХПВХ мало отличаются от не модернизированного прообраза. Эта идентичность только внешняя: характеристики и возможности PVC-C-пластика значительно шире. ХПВХ-трубы для отопления выигрывают по показателям:

  • плотность;
  • упругость;
  • расширение при нагреве;
  • устойчивость к перепадам температур;
  • гладкость;
  • воздухопроницаемость.

Особенности

Повторное хлорирование пластика впервые было применено в Америке. Таким методом в начале 50-х годов XX века авиационная и космическая промышленность Штатов решала проблему хрупкости пластмасс, применяющихся в условиях низких температур. Получившийся материал PVC-C или хлорированный поливинилхлорид только в 1982 году стал доступен производителям стройматериалов.

Российские производители начали массовый выпуск узлов из более износостойкого и прочного материала в 2008 году. Отечественные трубы ХПВХ Аделант, конкурентоспособны и востребованы и в данный момент.

По техническим характеристикам трубы ХПВХ отличаются:

  • повышенной механической сопротивляемостью при температурах выше +50 градусов;
  • химической пассивностью в реакциях с агрессивными средами, в том числе хлором;
  • износостойкостью;
  • бактериальной устойчивостью;
  • низкой абразивностью стенок;
  • минимальной теплопроводностью;
  • антипожарными свойствами и воспламенением только при +482°С с минимальным выделением дыма и отравляющих газов.

Сфера применения

Маркировка ХПВХ-труб

Кроме авиационного строительства и крупной промышленности, которые заинтересованы в оснащении наиболее прочными коммуникациями, ХПВХ-узлы активно применяются в жилищном строительстве, в том числе частном малоэтажном.

Это позволяет и простота монтажа: соединения труб из дополнительно хлорированного пластика не требуют профессионального оборудования. Монтируются соединения в том числе и холодным способом, даже без использования паяльника.

Для отопления ХПВХ-трубы — оптимальный материал: они без искажения выдерживают температуру до +95°C, в то время как обычные пластиковые только до +55 °C. Увеличение узла от нагрева при проведении среды такой степени нагрева составляет 0,066 мм/м. Прокладки компенсирующего узла система из ХПВХ не требует.

Отечественные производители выпускают узлы диаметром от 1,6 до 11 см. По маркировке на трубе определяется ее назначение:

  • только для холодной среды – PN 10;
  • для горячего носителя до 70°С и холодного – PN 16;
  • для жидкостей отопления, в том числе расположенных близко к котельным и страдающих от перепадов температур до 90 °С, и горячего водоснабжения – PN 25.

Хлорированный пластик подходит для монтажа водопроводов для агрессивных сред, в том числе содержащих азотную кислоту, соединения хлора, пероксид водорода и другие. «Жесткая» и очищенная химическим методом вода не наносит ущерба стенкам трубы, последние не вступают в реакцию и не искажают химический состав содержимого. Через 50 лет эксплуатации гладкие внутренние стенки ХПВХ-узла обещают оставаться такими же первозданными.

Достоинства и недостатки

Самым большим преимуществом клеевых труб является то, что они не влияют на качество транспортируемой жидкости и не вступают с ней в химическую реакцию. Также к положительным чертам этих изделий относятся:

  • Гладкая внутренняя поверхность, препятствующая скоплению отложений;
  • Малая толщина стенок;
  • Высокая устойчивость к УФ излучению.

И конечно же такой параметр как низкая стоимость является дополнительным плюсом. Возможно, что именно она позволила этим трубам в столь короткие сроки стать самыми популярными.

По каким критерия выбирать данный продукт

Делая выбор труб и комплектующих к ним, необходимо учитывать ряд характеристик:

  1. Диаметр;
  2. Наличие сертификата, маркировку с указанием запаса прочности;
  3. Целостность изделия, отсутствие трещин, неровностей, сколов;
  4. Заводская упаковка гарантирует правильность транспортировки и хранения.

Труба ПВХ под клеевое соединение только тогда будет надежно выполнять свои функции, когда правильно выполнены ее укладка и склеивание. Монтаж можно производить лишь при плюсовых температурах. Для этих работ используют специальный клей, например, Тангит, а для удобства работы с ним, лучше купить клеевой пистолет.

Смотрим видео, советы по выбору, а также плюсы и минусы изделия:

Хорошо себя зарекомендовали составы «Винилит» и «Феникс»

В любом случае нужно внимательно рассмотреть упаковку и прочесть маркировку, обратить внимание на информацию:

  • Предназначение;
  • Время склеивания;
  • Способ применения;
  • Условия хранения;
  • Производитель.

Маркировка изделия

При стыковке таким способом, нужно детали сразу поставить на место и удерживать до схватывания, не двигая и не вращая их. Кроме перечисленного, необходимо приобрести фитинги, муфты, переходники, все то, что требуется для создания трубопровода.

Обзор популярных производителей

Среди производителей труб и фитингов ПВХ клеевых, можно выделить итальянскую компанию FIP, которая была создана в середине прошлого века. Она является признанным лидером в производстве, обладает новейшими технологиями и оборудованием. Автоматизированная линия позволяет контролировать качество изделий на каждом этапе производства.

Клеевые трубы от производителя FIP

В Россию товар поставляется более 30 лет, имеет все сертификаты, разрешение Ростехнадзора. Ассортимент выпускаемой продукции очень большой, цены приемлемы, качество высокое. Стоимость такой трубы зависит от диаметра, рабочего давления, чем выше эти показатели, тем дороже изделие.

Голландская фирма DYKA производит трубы ПВХ, в том числе и под клеевое соединение. Вот уже более полувека, флагман среди европейских предприятий создает продукцию по немецким стандартам и технологиям. Товар сертифицирован, соответствует нормативным требованиям РФ, соответствует самым высоким требованиям качества. Цены несколько выше, но незначительно.

Совет специалиста как производить монтажные работы

Устройство трубопровода с использованием клеевых ПВХ труб, выполняют с помощью специальных фитингов, которые идут в комплекте. Специальный растворитель (клей) обеспечивает сплавление деталей в одно целое, а потому надежность таких соединений очень высока. Чтобы разрезать трубу, можно использовать и простую ножовку, но затем срез надо очистить от заусениц, лучше применять специальный инструмент.

Смотрим видео, рекомендации по монтажу и правильному соединению:

Перед склеиванием концы обрабатывают шкуркой, чтобы добиться шероховатости, затем обезжиривают метиленхлоридом. Далее кистью наносят тонкий слой клея на обе соединяемые поверхности, после чего труба вводится в муфту до упора, удерживать до схватывания в течение нескольких минут.

Чтобы не ошибиться с выбором трубы и фитингов для ПВХ труб, нужно определить условия эксплуатации создаваемого трубопровода. Необходимо представить себе в деталях создаваемую систему, чтобы выяснить какие в ней будут соединения и сколько, определиться с ассортиментом и количеством необходимого материала. Покупать следует у проверенного поставщика, который может дать гарантию на свою продукцию. Не стоит экономить на инструментах, потому что некачественно выполненная работа может оказаться дороже.

Клеевое соединение ПВХ труб

Этот способ монтажа трубопровода из поливинилхлоридных комплектующих называется также химической сваркой или пайкой. Образуемое соединение неразъемное и герметичное, при этом нагрузка на узел равномерно распределяется по всей контактной поверхности, как при сваривании металлических элементов.

Для выполнения узла очищенный торец одной трубы вставляют фаской (срезом) в раструб другой. Суть склеивания заключается в размягчении соединяемых поверхностей настолько, чтобы они, не потеряв формы, стали пластичными, а поливинилхлорид расщепился и приобрел возможность вступать в химическую реакцию. При соприкосновении поверхностей частицы ПВХ одной трубы связываются с идентичными частицами другой, образуя соединение на молекулярном уровне. Клей выступает катализатором, запускающим процесс полимеризации.

Однако у сварки ПВХ-труб есть свои тонкости, такие как различные способы спаивания и нюансы работы с клеевыми составами.

Советы по обслуживанию

Электротехническая гофрированная трубка из ПВХ не требует постоянного обслуживания, достаточно убедиться в отсутствии воздействия на нее ультрафиолетового излучения, слишком низких температур.

А вот канализационные трубопроводы могут засоряться со временем. Поэтому обслуживание систем из гофрированных труб ПВХ в основном заключается в профилактике образования заторов. Для этих целей необходимо их регулярно чистить с помощью химических препаратов. Также периодически следует подвергать коммуникации гидродинамической чистке, заключающейся в подаче во внутреннее пространство трубопровода пара или воды под высоким давлением.

Виды материала

Трубы ПВХ выпускаются в нескольких вариантах. Стоит отметить, что мягкие и жесткие трубки используются для стен из разного материала, кроме того, применяются при стяжке полов.

Гладкие

Гладкие (прямые) материалы – это обыкновенные полые цилиндры из слабо горючих полимеров, которые используются на открытых участках стен. Толстостенные изделия наиболее прочны, их применение в основном относится к производственным помещениям, где высока угроза механического повреждения кабеля. Наиболее востребованным изделием этого типа является гладкая электротехническая труба D20 из полиамида, которая служит для внутренней и наружной прокладки внутри помещений. Это белая или серая трубка диаметром 20 мм, не содержащая галогенов, влагостойкая с повышенной эластичностью и не распространяющая горение. Монтаж и эксплуатация данного продукта может осуществляться при температуре от -15 до +90 градусов.

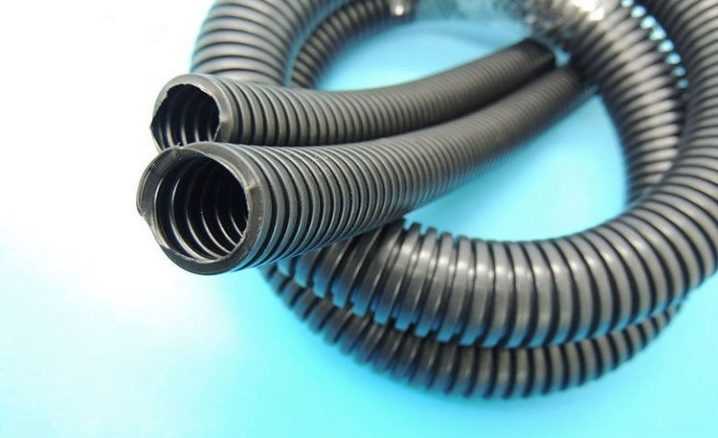

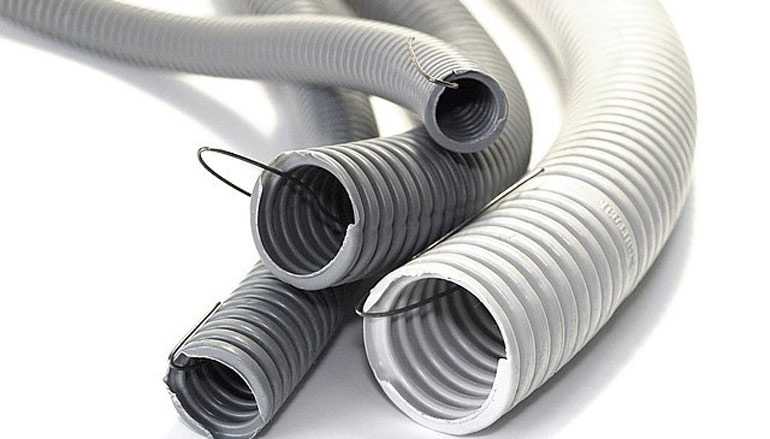

Гофрированные

Особое место занимают гофрированные, гибкие материалы, которые удобны для соединения кабелей при неровных поверхностях, а также в труднодоступных местах. Такие электромонтажные трубы содержат внутри специальную проволоку (протяжку) и упаковываются в бухты по 15, 20, 25, 50, 100 м. Основное назначение – это наружная прокладка электрического провода. Исходя из диаметра материала, в трубах провода можно располагать целыми связками и благодаря таким возможностям устанавливать электросети повышенной сложности. В связи с этим стоит подробнее рассмотреть технические характеристики этих изделий.

Гофрированная ПВХ-труба соответствует стандартам ГОСТ, как и другие трубы из поливинилхлорида, предназначенные для проведения электрических кабелей.

Такие трубы обладают следующими техническими характеристиками:

  • гарантируют высокую степень защиты (ГОСТ 14254);
  • оснащены специальной протяжкой;
  • толстостенные материалы дают возможность укладки под цементную стяжку полового покрытия;
  • монтаж может проводиться при температурном диапазоне от -50 до +50 градусов;
  • материал является самозатухающим.

Двустенная гофрированная труба внутри имеет гладкий слой, внешний – гофрированный. Материал не боится механического воздействия, высоких и низких температур, вибрации. Дополнительные комплектующие в виде протяжки позволяют проводить установку быстро и легко. Стандартный продукт используется для прокладки в полах и стенах, потолках, в жилых помещениях и промышленных цехах, в условиях улицы. Хранить изделия можно до двух лет при целостности упаковки.

Армированная ПВХ-труба представляет собой спиральный каркас с мягким поливинилхлоридом. Это материал с повышенной пластичностью, дающий возможность применения при высокой вибрации, в местах со значительными изгибами поверхностей. Такие трубы могут быть легкими и тяжелыми с толстыми стенками, с протяжкой и без нее.

НПВХ

Трубы для электропроводки из непластифицированного поливинилхлорида – это гладкие изделия, которые могут использоваться как для скрытой, так и внешней проводки кабеля.

Данная продукция классифицируется по таким критериям, как:

  • по типу бывает нормальная – «Н» и усиленная «У», когда требуется прокладка в бетонных основаниях;
  • по виду – с раструбом и без него;
  • по размерам толщины стенок.

Любые продукты имеют длину от 3 до 6 м по ГОСТу. Монтаж изделий с раструбами проводится соединением прямых концов в раструбы. При выполнении электромонтажных работ зазоры рекомендуется заполнять специальной клеевой основой на базе поливинилхлоридной смолы. Трубы из НПВХ выполнены из негорючего полимерного материала, обладают малым весом. Продолжительность эксплуатации продукта составляет 50 лет.

ГОСТ Р 51613-2000 — Трубы напорные из непластифицированного поливинилхлорида. Технические условия.

Обозначение ГОСТ Р 51613-2000
Название Трубы напорные из непластифицированного поливинилхлорида. Технические условия.
Title Pressure pipes made of unplasticized polyvinylchloride. Specifications.
Применение Настоящий стандарт распространяется на напорные трубы из непластифицированного поливинилхлорида — НПВХ без раструба и с раструбом, предназначенные для трубопроводов, транспортирующих воду, в том числе для хозяйственно-питьевого водоснабжения, при температуре от 0 до 45 ºС, а также другие жидкие и газообразные вещества. Стандарт не распространяется на трубы для проведения электромонтажных работ и транспортирования горючих газов, предназначенных в качестве сырья и топлива для промышленного и коммунально-бытового использования.

Текст стандарта приводится в информационных целях и не заменяет официальное издание.

Виды и размеры

Трубы изготовляют следующих видов:

  • без раструба;
  • с раструбом под соединение с эластичным уплотнительным кольцом специального сечения или другие аналогичные — Р;
  • с раструбом под клеевое соединение — РК.

Труба с раструбом под клеевое соединение

Трубы изготовляют в прямых отрезках номинальной длиной от 4 до 12 м кратностью 0,25 м. Предельное отклонение длины от номинальной — не более 25 мм. Допускается в партии труб в отрезках до 5% труб меньшей длины, но не менее 1 м.

Допускается по согласованию с потребителем изготовление труб другой длины и других предельных отклонений.

Условное обозначение труб

Условное обозначение труб состоит из слова «труба», сокращенного наименования непластифицированного поливинилхлорида (НПВХ 100, НПВХ 125), вида раструба, стандартного размерного отношения (SDR), тире, номинального наружного диаметра, номинальной толщины стенки трубы, назначения трубы: хозяйственно-питьевого назначения обозначают словом «питьевая», в остальных случаях — «техническая» и обозначения настоящего стандарта.

Примеры условных обозначений

Труба НПВХ 100 без раструба, SDR 26, номинальным наружным диаметром 63 мм и номинальной толщиной стенки 2,5 мм, для систем хозяйственно-питьевого назначения:

Труба НПВХ 100 SDR 26-63х2,5 питьевая ГОСТ Р 51613-2000

Труба НПВХ 125 с раструбом под соединение с уплотнительным кольцом, SDR 17, номинальным наружным диаметром 225 мм и номинальной толщиной стенки 13,4 мм, для труб, не используемых для систем хозяйственно-питьевого назначения:

Труба НПВХ 125 Р SDR 17-225х13,4 техническая ГОСТ Р 51613-2000

Труба НПВХ 100 с раструбом под клеевое соединение, SDR 33, номинальным наружным диаметром 140 мм и номинальной толщиной стенки 4,3 мм, для систем хозяйственно-питьевого назначения:

Труба НПВХ 100 РК SDR 33-140х4,3 питьевая ГОСТ Р 51613-2000

Технические требования

Трубы изготовляют из композиции на основе суспензионного поливинилхлорида со значением К не менее 67 (ГОСТ 14040).

Трубы для хозяйственно-питьевого водоснабжения изготовляют из композиций, разрешенных к применению органами здравоохранения Российской Федерации.

По согласованию с потребителем допускается изготовлять трубы технического назначения с использованием вторичного сырья той же композиции, образующегося при собственном производстве труб по настоящему стандарту.

Рекомендации по выбору труб для транспортирования различных сред

Выбор и расчет максимального рабочего давления труб для транспортирования различных жидких и газообразных сред, кроме воды, к которым непластифицированный поливинилхлорид, материал уплотнительных колец и клей химически стойки, проводят на основе нормативных документов на монтаж и эксплуатацию соответствующих трубопроводов.

Коэффициент снижения максимального рабочего давления при температуре транспортируемой по трубопроводу воды до 45 °С на срок службы 50 лет приведен в таблице.

Рабочая температура воды Траб, °С

Коэффициент снижения давления Ct

До 25

1,00

26-30

0,88

31-35

0,78

36-40

0,70

41-45

0,64

Советы по выбору

Гофротруба из ПВХ представлена в широком ассортименте типоразмеров, среди которого можно найти подходящий вариант под требования условий эксплуатации.

В качестве защитного кожуха в кабельных системах следует выбирать изделие с таким диаметром, чтобы провод располагался свободно и не касался его стенок, а именно:

  • Трубки Ø 16 мм — нужны для проводов, подводящих ток к светильникам.
  • Ø 20 мм — потребуются при монтаже устройств замыкания и размыкания цепи (розеток, выключателей), телевизионных кабелей, компьютерных разводок.
  • Ø 25 мм — для соединения распределительных коробок.
  • Ø 32 мм — соединительная сеть между электрическими щитками.
  • Ø 40-60 мм — используют в качестве промрукава для междуэтажных разводок.

Примерная стоимость

Приобретение пластиковой гофрированной трубы сильно не ударит по семейному бюджету. В среднем цена одного метра гофры ПВХ для электротехнических работ составит от 15 до 20 рублей. Двухслойная канализационная труба бытовых систем в зависимости от диаметра обойдется в 216-650 рублей за метр.

Лучшие отечественные и зарубежные компании-производители

Наиболее крупные производители гофротрубы ПВХ в России, продукция которых соответствует европейским стандартам качества:

  1. ООО «Компания Экопласт» — выпускает широкий спектр материалов для электротехнических работ, в том числе гофрированную трубу ПВХ серий «Л» и «Т», с зондом и без него.
  2. ЗАО «Руфинил» — производство пластиковой гофры основано на современных технологиях и качественном сырье. В ассортимент выпускаемой продукции входят изделия из ПВХ, ПВД и ПНД диаметром 16-63 мм.
  3. Компания «МосЭлектроПласт» — изготавливает лишь гофрированную трубу из ПВХ диаметром 16-55 мм, легкую и тяжелую, с зондом и без.
  4. «Тюменский завод гофротруб» — трубная продукция разных диаметров из поливинилхлорида.

Среди зарубежных производителей, специализирующихся на изготовлении качественной трубной продукции из пластика, можно выделить компании:

  • Pexay.
  • Wawin.
  • Ostendorf.
  • PIPELIFE International GmbH (гофра Прагма).
  • Polieco (изделия под маркой «Корсис Про»).

Достоинства и недостатки труб из поливинилхлорида

Поливинилхлорид (ПВХ) представляет собой бесцветный и прозрачный термопластичный полимер.

Он характеризуется устойчивостью к:

  • кислотно-щелочной среде;
  • большому числу растворителей;
  • жирам и минеральным маслам;
  • солевым и спиртовым растворам.

При правильной эксплуатации ПВХ-трубы обладают рядом преимуществ:

  1. Гладкость внутренней поверхности повышает проходную способность трубопровода, снижая коэффициент трения, препятствует образованию осадка.
  2. Жёсткость и высокая механическая прочность (прочность на разрыв – 50 Мпа) обеспечивает работу системы в условиях внутреннего давления в диапазоне от 6 до 16 бар и позволяет использовать пластиковые трубы даже на глубине 8 метров.
  3. Материал инертен, не вступает в контакт с носителем и не подвержен поражению бактериями, что делает его безопасным для использования в жилищно-коммунальном хозяйстве и облегчает проведение очистительных работ.
  4. Устойчивость к коррозии.
  5. Простота монтажа. Низкая удельная плотность винила обуславливает небольшой вес изделий из него (от 2 кг/п.м., параметры могут меняться в зависимости от толщины стенки). Это облегчает транспортировку, а наряду с раструбным способом соединения, и монтаж трубопровода без привлечения спецтехники и спецоборудования.
  6. Благодаря диэлектрическим свойствам материала отпадает необходимость в заземлении канализации из ПВХ-труб.
  7. Длительный срок эксплуатации (до 50 лет).
  8. Низкая стоимость материала и производства в сравнении с металлическими, чугунными и бетонными аналогами.

Однако ПВХ и изделия из него обладают рядом недостатков:

  • При длительном воздействии ультрафиолета материал теряет прочность и эластичность. Однако данную проблему производители решают путём добавления в состав специального светопоглощающего красителя, который создаёт некий фильтр, ограничивающий зону поражения глубиной не более 0,05 мм;
  • Низкая морозоустойчивость. Уже при температуре -15⁰C ПВХ-материал становится хрупким и разрушается, что предъявляет к наружному использованию ПВХ-труб ряд требований: подпочвенная прокладка трубопровода, либо его наземное утепление.
  • Склонность к деформации при температурах выше 65⁰C (для некоторых моделей — 90⁰C). Это ограничивает его использование в сфере транспортировки высокотемпературных носителей.

Классификация

Производители предлагают стандартные гладкостенные электротехнические ПВХ трубы с диаметром от 16 до 75 мм. Минимальный размер используют для прокладки бытовых коммуникаций, в условиях низких внешних нагрузок. Диаметр в 20 мм популярен для прокладки телефонных, телевизионных, интернет кабеля открытым способом. Материалы максимального диаметра предназначены для прокладки электропроводов в условиях повышенной пожарной опасности, в помещениях с взрывоопасными материалами.

Стандартная продукция имеет темно-серый цвет. На заказ изготавливают материалы любого цвета.

В зависимости от толщины стенки и устойчивости к нагрузкам, согласно ГОСТу 18599-83, жесткие ПВХ трубы делят на 4 категории, каждая из которых имеет собственную маркировку. А именно:

  • Т – тяжелые;
  • С – средние;
  • СЛ – средне-легкие;
  • Н – нестандартные.

Стандартная длина 2, 3 или 6 метров, при допустимой погрешности в 50 мм. Новые трубы укладывают в связки, упаковывают в полипропиленовую пленку.

Как выбрать клей

Перед покупкой клеящего состава нужно определиться со способом монтажа, так как это начальный этап выбора клея, – горячим или холодным методом будут соединяться трубы.

Обращают внимание на следующие данные, указанные на упаковке:

  • Производитель. Желательно, чтобы это была известная фирма, еще лучше, если та же, что произвела и приобретенные для монтажа трубы.
  • Назначение. Наиболее надежное соединение получается при использовании специализированных составов для склеивания труб-ПВХ, но для холодного способа подойдет и универсальный клей.
  • Тип склеиваемых труб. Для гофрированных и напорных труб потребуется клей с маркировкой “для мягких основ”, для сборки трубопровода с использованием фитингов или установки сифона – “для твердых основ”.
  • Время схватывания. У клея для горячего монтажа должны быть указаны три параметра: высыхание (не более 30 минут), затвердевание (не более 2,5 часов) и полимеризация (20-24 часа). Состав для холодной сварки имеет два параметра: высыхание при комнатной температуре (3-5 минут) и при 40ºС (1-2 минуты).
  • Цвет. Удобно пользоваться средствами, имеющими пигментацию – это позволяет контролировать равномерность нанесения клеевого слоя. Прозрачный клей удобен тем, что его избыток, оставленный вдоль шва, почти не заметен.
  • Сертификат безопасности и экологичности, указания о токсичности. Для монтажа сетей холодного водоснабжения можно применять только экологически безопасные материалы.
  • Срок и условия хранения. Просроченные составы применять нельзя, а при неправильном хранении клей портится раньше, чем кончится срок годности.

Рекомендуем ознакомиться: Методы сварки для соединения полиэтиленовых труб

Важным моментом при выборе клея является наличие инструкции. Каждый клеевой состав имеет свои нюансы использования, а двухкомпонентные – еще и особенности приготовления раствора. Кроме того, в инструкции указывается, какое защитное снаряжение потребуется при монтаже.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Дом своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
