Стоимость оборудования

Тепловизионный контроль электрооборудования – это дорогое удовольствие, так как установки такого типа в среднем стоят от 300 долларов для бытового пользования и около 3000 для профессиональной эксплуатации. Учитывая несколько бригад по обслуживанию высоковольтных и распределительных линий, а также прочих электроустановок, набегает существенная сумма. Тем не менее такое приобретение окупается сполна благодаря снижению аварийности сети и недоотпуска энергии.

Ценник во многом определяется дополнительным функционалом, а также сложностью матрицы. Некоторые изделия по стоимости доходят до отметки в 25 000 долларов. Подобная аппаратура позволяет производить съемку с расстояния до 500 метров, что отлично подходит для выполнения обследования крупногабаритных ВЛ.

Особенности использования тепловизоров

Тепловизор — достаточно небольшое устройство, которое позволяет снимать термограммы и следить за тем, как распределяется тепловая энергия той или иной поверхности. Устройство обычно имеет дисплей или же передает данные на смартфон или планшет, где пользователь видит картинку в цвете. В зависимости от уровня температуры изображение будет окрашено в те или иные цвета.

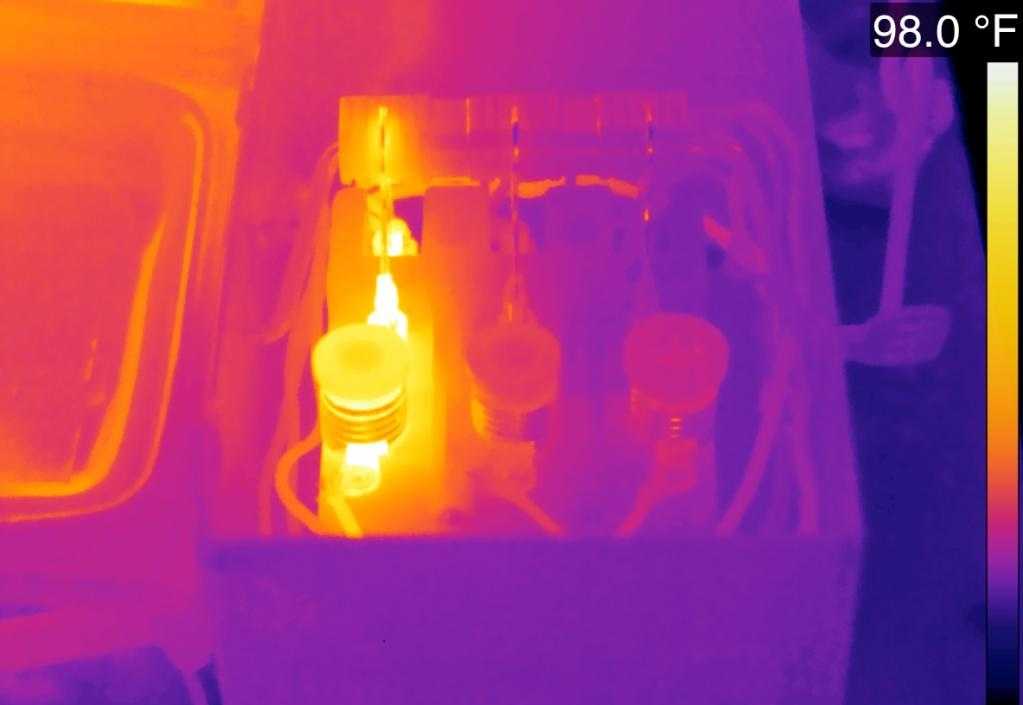

Так выглядит термограмма

Принцип работы тепловизора одновременно прост и сложен. Любое физическое тело, имеющее температуру больше абсолютного нуля, способно выделять ЭМИ или электромагнитное излучение. Об этом говорят еще на уроках физики в школе. И вот это излучение и способен фиксировать тепловизор, передавая на дисплей картинку того или иного цвета в зависимости от уровня температуры объекта.

Ранее тепловизор применялся только силовыми структурами

Ранее тепловизоры использовались только силовыми и военными структурами. Сейчас ввиду того, что устройства позволяют оперативно решать многие технические вопросы, они стали применяться и в других сферах. Где применяются тепловизоры:

  • в строительстве — тепловой контроль и энергоаудит зданий и помещений;
  • на производстве — обнаружение дефектов оборудования, перегрева агрегатов;
  • в теплоэнергетике — контроль перегрева электросети;
  • на охоте — обнаружение дичи на большом расстоянии;
  • в сфере электроники — для выявления колебаний напряжения;
  • для охраны — быстрое выявление нахождения злоумышленника на охраняемой территории;
  • в быту — выявление мест утечек тепла или перегрева.

Практически все тепловизоры — устройства мобильные. Они автономны и работают сами по себе — достаточно вовремя менять батарейки и заряжать аккумулятор. Все данные устройство выводит на небольшой дисплей. Но сейчас в продаже есть модели, которые способны подсоединяться к обычному смартфону и демонстрировать состояние какого-то объекта с точки зрения температуры на экране телефона. Обычно они имеют совсем крошечные размеры и подсоединяются через стандартные выходы смартфонов. Теперь теплонаблюдение доступно каждому.

Каждый тепловизор, в том числе и мобильный, способен не только замерять температуру, выводить на экран термограмму, но и сохранять ее, записывать видео. А, используя современные технологии передачи информации, собранными данными можно без труда делиться.

Мобильный тепловизор Seek Thermal

Достоинства мобильных устройств:

  • сравнительно невысокая стоимость;
  • использование приложений для работы;
  • простота сбора и передачи данных;
  • небольшие размеры;
  • простота использования;
  • доступность теплодиагностики помещений.

Главный минус тепловизора, как мобильного, так и простого автономного — высокая стоимость ИК-оборудования. Именно поэтому теплонаблюдение пока что еще не очень распространено в стране в целом.

Виды контроля

В современной практике используются следующие виды тепловизионного контроля электрооборудования:

  1. Периодический. Задается нормативными документами и предполагает в установленные сроки обследование энергетического оборудования.
  2. Текущий. Направлен на выявление дефектов и неисправностей энергоустановки перед и после проведения капитального (текущего) ремонта.
  3. Аварийный. Обеспечивает контроль состояния прочего оборудования после устранения аварийной ситуации.

Это основная градация, которая предопределяет время и место выполнения специализированных измерений.

Стоимость оборудования

Тепловизионный контроль электрооборудования – это дорогое удовольствие, так как установки такого типа в среднем стоят от 300 долларов для бытового пользования и около 3000 для профессиональной эксплуатации. Учитывая несколько бригад по обслуживанию высоковольтных и распределительных линий, а также прочих электроустановок, набегает существенная сумма. Тем не менее такое приобретение окупается сполна благодаря снижению аварийности сети и недоотпуска энергии.

Ценник во многом определяется дополнительным функционалом, а также сложностью матрицы. Некоторые изделия по стоимости доходят до отметки в 25 000 долларов. Подобная аппаратура позволяет производить съемку с расстояния до 500 метров, что отлично подходит для выполнения обследования крупногабаритных ВЛ.

Общие положения.

Выполнение работ по тепловизионной диагностике можно приравнять к обычному осмотру электроустановок, технических мероприятий для ее проведения выполнять не требуется. В соответствии с п. 5.2.1 ДНАОП 1.1.10-1.10-97 «Правила безопасной эксплуатации электроустановок», работы в действующих электроустановках допускается проводить по наряду или распоряжению. При этом, работу по тепловизионной диагностике в действующих электроустановках следует выполнять по распоряжению, если она включена в перечень таких работ приказом по энергопредприятию. В соответствии с п. 5.1.4 и 6.15.5 ДНАОП 1.1.10-1.10-97, в неотложных случаях допускается выполнять работу по тепловизионной диагностике одним работником (термографистом) с группой по технике безопасности не ниже III-ей под наблюдением оперативного, оперативно-производственного работника или работников из состава руководителей или специалистов энергопредприятия. При выполнении работ по тепловизионной диагностике запрещается приближаться к токоведущим частям, находящимся под напряжением, на расстояния ближе, указанных в ДНАОП 1.1.10-1.01-97. При выполнении работ в действующей электроустановке работниками сторонних организаций, следует руководствоваться разделом 22 ДНАОП 1.1.10-1.01-97. При несчастном случае во время выполнения тепловизионной диагностики, для оказания первичной медицинской помощи пострадавшему, следует руководствоваться указаниями «Инструкции по оказанию первой помощи пострадавшим в связи с несчастными случаями по обслуживанию энергетического оборудования” и ДНАОП 0.00-4.03-01. При работах по тепловизионной диагностике на воздушных линиях электропередач, осуществляемых наземным (водным) способом, следует руководствоваться указаниями п. 16.7 ДНАОП 1.1.10-1.10-97.17.1.6. Бригады, выполняющие работы по тепловизионной диагностике на воздушных линиях электропередач, должны оснащаться средствами связи с диспетчерскими пунктами.

ОФОРМЛЕНИЕ ОТЧЕТА

По результатам тепловизионного обследования составляется протокол.

Протокол должен содержать следующую информацию:

— наименование и адрес организации-исполнителя;

— номера лицензии и аккредитации на проведение данного вида работ с указанием даты выдачи, регистрационного номера, наименования органа, выдавшего лицензию и проводившего аккредитацию, срока действия;

— номер отчета, номер экземпляра и дату (сроки) проведения работы;

— наименование обследованного объекта и его адрес;

— список исполнителей с указанием квалификации;

— перечень средств измерений, использованных при обследовании, с указанием даты поверки;

— цель обследования (определение пожарной опасности) и объекты обследования (указать, какое электрооборудование здания подвергалось обследованию);

— характеристики объектов обследования (состояние электрооборудования, напряжение, ток нагрузки и т.д.);

— результаты обследования (степень дефектности (пожарной опасности), термограммы и соответствующие им фотоизображения, список дефектов по степени их пожарной опасности).

Содержание протокола может дополняться в зависимости от обследуемого объекта.

О пользе тепловизионного контроля

Услуга тепловизионного контроля позволяет получить энергетический паспорт сооружения, который готовится уже по результатам тепловизионного обследования. Тепловизор не просто покажет тепловые потери, но и легко определит любые дефекты теплоизоляции, которые могли возникнуть не только в связи с износом здания, но и по вине недобросовестных строителей или ремонтников при выполнении монтажных и строительных работ.

Поиск утечек тепла позволяет значительно сэкономить на счетах за теплоэнергию, которые увеличиваются даже за счет небольшого сквозняка, выдувающего все тепло из помещения на улицу. Довольно распространенной является ошибка полагать, что от того, что немного сквозит, ничего плохого не случится. Если переплата по счетам для небольшой квартиры будет не очень значительной, то для больших предприятий, с сотнями квадратных метров производственных помещений, счета уже увеличиваются не просто на рубли, а на тысячи и десятки тысяч. И если есть возможность хорошо сэкономить, проведя всего одно тепловизионное обследование и выявив, и устранив все проблемные места, то почему бы такой возможностью не воспользоваться?

Тепловизионный контроль также позволяет предотвратить множество аварий, которые случаются из-за несвоевременного устранения неисправностей в оборудовании. Контроль выявит все недостатки, теплопотери оборудования своевременно и позволит вам иметь в запасе необходимое для ремонта или замены время. А это значит, что вы не только сохраните свое производство, но и нервы, время и деньги.

Где необходим контроль?

Вопрос немного спорный. Ведь контроль сам по себе никому еще не мешал, а только помогал улучшать результаты. Но, если рассуждать о том, кому в первую очередь он нужен, то можно предположить следующее.

Тепловизионный контроль необходим для любых видов котлов, таких как – паровые, водогрейные и электрические, не зависимо от вида топлива. Также необходим для механизмов, работающих под давлением, для трубопроводов, водоснабжающих систем, и систем отопления, газораспределения. Контроль часто используется в металлургической промышленности, строительстве, электроэнергетике и тому подобное. Благодаря высокой скорости обработки полученных результатов, такой вид контроля позволяет выявлять даже самые застарелые дефекты оборудования или зданий и оперативно их устранять.

Услуги тепловизора нельзя недооценивать. Контроль может быть полезен даже в тех случаях, когда кажется, что проблем нет и все хорошо. Ведь иногда, когда проблема еще незначительна, она не несет за собой больших затрат на теплоэнергию. Но маленькие проблемы очень быстро могут перерасти в большие. И если, проведя тепловизионное обследование заранее, можно было бы отделаться меньшими потерями, то затянув с этой услугой, можно получить не только большой счет за теплоэнрегию, но и хорошо потратиться на капитальный ремонт помещения.

Температура поверхности может очень четко отразить структуру здания, его инженерное оборудование и систему отопления и вентиляции. Часто бывает, что проблема лежит далеко не на поверхности, а невооруженным глазом ее просто невозможно рассмотреть. Но, когда на помощь приходит тепловизор, все сразу становится на свои места. Видны все дефекты и теплопотери, которые негативно влияли на производительность и не давали спокойно спать. Бесконтактной диагностике тепловизор обязан инфракрасному излучению, которое он улавливает и выводит необходимую информацию на экран в режиме реального времени. Он позволяет увидеть, куда уходит теплый воздух, где скапливается влага или забиваются трубы, а также все места, где существуют неполадки электрических цепей.

При проведении текущего или капитального ремонта, очень важно проводить диагностику тепловизором. Она поможет понять насколько качественно и верно был сделан ремонт

Устранены ли все теплопотери. А также поможет определить, где именно находятся скрытые коммуникации, во избежание их повреждения. А дальнейший контроль позволит не допустить ситуаций, связанных с потерей тепла или нарушением работы электропроводимости объекта, а также своевременно их исправить.

Компания ТеплоПоток предоставляет полный комплекс услуг по тепловизионному контролю. Вы сами выбираете необходимый объем работ, а мы соблюдаем все требования нормативных документов. Благодаря новому и хорошо зарекомендовавшему себя оборудованию, оказание услуг в сфере потерь тепла не составляет для нас и вас никаких проблем. Мы предоставим вам полный отчет о проделанной работе, укажем на все недостатки и подскажем, как их лучше исправить. Экономьте вместе с нами!

FLIR E8 (США)

Съёмка

FLIR E8 обладает бесфокусным объективом: достаточно нажать кнопку и навести прибор на объект. А для комбинации термограммы и реального изображения специалисту доступны функции MSX и PiP. Первая даёт качественные снимки, которые можно использовать в отчётах, а вторая позволяет пользователю в процессе съёмки выбрать область картинки, на которую нужно наложить термограмму.

У FLIR E8 высокая чувствительность — прибор способен определить разницу температур до 0,06°C. Вкупе с высоким разрешением детектора 320х240 это помогает специалисту получать более точные термограммы и находить незаметные утечки тепла.

Когда без тепловизора не обойтись

  • строительные дефекты как в частном, так и в многоквартирном строительстве. С их помощью можно провести полноценный энергоаудит здания;
  • появление влаги, например, ещё не проявившуюся течь кровли;
  • причины нарушения в работе теплого пола, отопления и водоснабжения;
  • расположение скрытых коммуникаций;
  • неисправность электропроводки;
  • дефекты систем вентиляции и кондиционирования.
  • Кроме того, некоторые модели тепловизоров можно применять для обнаружения цели во время охоты при недостаточной видимости.

Найти строительные дефекты и провести энергоаудит

Если затраты на отопление подозрительно большие, если батареи горячие, а в доме холодно, вам необходимо провести энергоаудит, то есть понять, куда же уходит тепло. При сканировании строения тепловизором на экране четко видно зоны утечек тепла из дома или проникновения холодного воздуха с улицы. Полученные данные помогут найти и ликвидировать мостики холода. Таким нехитрым способом решается проблема лишних финансовых затрат и формируется комфортный климат в доме.
 Тепловизионное обследование дома
Основные источники теплопотерь — это окна, двери, стыки стен и венцов, но бывают случаи, когда тепловые провалы обнаруживаются в самых неожиданных местах. Причины могут быть самыми разными, например, грызуны нарушили целостность теплоизоляции, или она намокла и потеряла свои рабочие качества. Случается, что при покупке каркасного дома новые хозяева обнаруживают приличные мостики холода из-за неправильно уложенной теплоизоляции или полного её отсутствия в некоторых местах. Вывод напрашивается сам собой: покупаете дом или квартиру – проведите тепловизионное обследование

Это займёт всего несколько минут, но поможет сэкономить массу времени, денег и, что немаловажно, нервов.
 Места теплопотерь не всегда очевидны. Выявить их без тепловизора невозможно

Предотвратить протечку, гниение стропил и пола, образование плесени

Течь кровли или подтопление со стороны соседей сверху не всегда очевидны. Размытые пятна на потолке проявляются, когда вода уже прошла сквозь перекрытия

Но с момента образования течи до момента её обнаружения может пройти немало времени, которое важно использовать грамотно. Тепловизор выявляет влажные области, еще не видимые глазу.Вот так на тепловизоре виден скат кровли, в котором уже образовались протечки
С тепловизором вы точно определите места протечки кровли или замокания перекрытий, тем самым предотвратите порчу имущества, гниение несущей конструкции и разрастание плесени. «Холодные» цвета на теплограммах показывают влажные области потолка и стен
Влага может проникать в помещение снизу — через подвал или подпол. И если эта проблема не обнаружена вовремя, она обернется не просто плесенью на стенах и испорченным микроклиматом помещения

Деревянные перекрытия пола могут прогнить и провалится. Такие проблемы знакомы многим владельцам частных домов с низким фундаментом или с недостаточно вентилируемым подполом. Порча деревянных перекрытий происходит быстро и практически бессимптомно, поэтому особенно важно выявить проблему ещё на начальной стадии. Учитывая стоимость ремонта полов, тепловизор лучше всегда держать под рукой.Черный цвет в углу показывает влажную область на стыке пола и стен

Точно определить место дефекта в работе систем отопления и водоснабжения

Холодные батареи и нарушение работы теплого пола для жителей некоторых регионов нашей страны — беда, недооценить масштаб которой невозможно. Если нет тепловизора, найти источник проблемы достаточно сложно. Если же инструмент имеется, выявить наличие и место образования воздушной пробки или течь водяного тёплого пола не составит труда. Здесь отлично видна воздушная пробка в радиаторе отопления
А когда есть четкое понимание проблемы, устранить её – дело техники. Так же быстро и просто тепловизор обнаружит место течи горячей или холодной воды.
 Результат тепловизионного обследования отопительной системы
Тепловизор можно использовать и для обнаружения скрытых коммуникаций, например, труб подачи воды. Достаточно отрегулировать температуру теплоносителя и просканировать поверхность. Хорошо различимый дефект теплого пола

Как выбрать тепловизор

Стоимость у инфракрасных приборов довольно высокая, и при покупке обычно хочется выбрать девайс подешевле

Но основное внимание следует уделять не цене, а характеристикам

Как выбрать тепловизор для охоты

Для использования на охоте выбирают тепловизоры наблюдательного типа, точность измерений здесь не требуется. На первый план выходят другие параметры:

  • дальность действия — желательно не меньше 500 м;
  • ударостойкий и влагоустойчивый корпус;
  • разрешение — оптимально 640 на 480;
  • размер объектива, например, для стрельбы с расстояния 100-200 м стоит выбрать оптику 40 мм;
  • частота кадров, не меньше 25 в секунду.

Совет! При выборе тепловизора для охоты желательно искать приборы в форме небольших монокуляров, они легко монтируются на оружие.

Как выбрать тепловизор для обследования дома

Если прибор нужен только для личных бытовых целей, будет достаточно разрешения 120 на 120 и температурного диапазона от — 10 до 100 °С. Более широкие возможности вряд ли пригодятся, поэтому при покупке домашнего тепловизора можно хорошо сэкономить.

Как выбрать тепловизор для предприятия, обследования зданий

Для инженерных и коммунальных работ лучше выбрать прибор с широкоугольным объективом или телеобъективом для доступа к сложным участкам. Температурный диапазон зависит от специфики объекта. Для диагностики теплопотерь достаточно порога 100 °С.

Для энергокомплексов лучше покупать устройства, измеряющие до 350 °С и больше

Как выбрать медицинский тепловизор

Большая мощность самым лучшим тепловизорам для измерения температуры тела не нужна, показатель 40-43 °С все равно является предельным. А вот точность имеет значение, желательно, чтобы погрешность не превышала 1-2%. Востребованным окажется лазерный прицел для наведения на небольшой участок кожи.

Устройство и принцип работы

Чувствительным элементом любого тепловизора является датчик, который трансформирует инфракрасное излучение различных объектов неживой и живой природы, а также фона в электрические сигналы. Полученная информация преобразуется прибором и воспроизводится на дисплее в виде термограмм.

У всех живых организмов в результате метаболических процессов выделяется тепловая энергия, которая отлично видна оборудованию

У механических аппаратов нагрев отдельных составляющих частей происходит из-за постоянного трения в точках сопряжения подвижных элементов. В оборудовании и системах электрического типа нагреваются токопроводящие детали.

После наведения и съемки объекта ИК-камера мгновенно формирует двухмерное изображение, содержащее полные сведения о температурных показателях. Данные можно сохранить в памяти самого устройства или на внешнем носителе, а можно перенести при помощи USB-кабеля на ПК для детального анализа.

Некоторые модели тепловизоров имеют встроенные интерфейсы для моментальной беспроводной передачи цифровой информации. Регистрируемый тепловой контраст в поле зрения тепловизора позволяет визуализировать сигналы на экране прибора в полутонах черно-белой палитры или в цвете.

На термограммах отображается интенсивность инфракрасного излучения исследуемых конструкций и поверхностей. Каждый отдельный пиксель соответствует конкретному значению температуры.

По неоднородности теплового поля выявляют ошибки в инженерных конструкциях дома и дефекты стройматериалов, недостатки теплоизоляции и некачественный ремонт

На черно-белом экране тепловизора самыми светлыми будут отображены теплые зоны. Все холодные объекты будут практически неразличимыми.

На цветном цифровом дисплее участки, которые сильнее других излучают тепло, засветятся красным цветом. По уменьшению интенсивности излучения спектр будет сдвигаться в сторону фиолетового. Черным цветом на термограмме будут отмечены наиболее холодные зоны.

Для обработки полученных тепловизором результатов достаточно подключить прибор к персональному компьютеру. Это позволит перенастроить цветовую палитру на термограмме так, чтобы необходимый диапазон температур был заметен лучше всего.

Современные многофункциональные устройства оснащены специальной матрицей-детектором, которая состоит из огромного количества совсем миниатюрных чувствительных элементов.

Инфракрасное излучение, зафиксированное объективом тепловизора, будет проектироваться на этой матрице. Такие ИК-камеры способны обнаружить температурный контраст, равный показателям 0,05-0,1 ºC.

Большинство моделей тепловизоров оснащены жидкокристаллическим контрольным дисплеем для отображения информации. Однако качество экрана не всегда свидетельствует о высоком уровне инфракрасного оборудования в целом.

Основным параметром является мощность микропроцессора, задействованного для кодирования полученных данных. Скорость обработки информации играет главную роль, поскольку сделанные без штатива снимки могут оказаться размытыми.

Функционирование тепловизионных устройств базируется на фиксации температурной разницы общего фона и объекта, и преобразовании полученных данных в графическое изображение, видимое человеческим глазом

Еще один важный параметр – разрешение матрицы. Устройства с большим количеством чувствительных элементов дают более качественные двухмерные изображения, чем тепловизионные приборы с меньшим разрешением матрицы-детектора.

Такая разница объясняется тем, что на одну чувствительную ячейку приходится меньшая площадь поверхности исследуемого объекта. В графических изображениях с большим разрешением оптические шумы почти незаметны.

Обзор популярных бюджетных моделей тепловизоров для обследования коттеджей

Пользуется большой популярностью тепловизор RGK TL-80, который идеально подходит для обследования конструкций ограждения объекта, качества установленных дверных и оконных блоков, системы «теплый пол». Это хорошее решение как для новичков, так и профессионалов. Разрешение детектора – 80х80р, экрана – 320х240р, погрешность измерения температуры составляет менее 2%. Модель оснащена камерой видимого диапазона на 5 Мп, благодаря чему можно записывать видео с голосовым комментарием.

Статья по теме:

Для эффективной работы прибора в слабоосвещенном месте тепловизор имеет встроенную ИК-подсветку и опцию 32-кратного масштабирования. В комплект к устройству входит программное обеспечение с тремя активными окнами, работа с которыми подробно описана в инструкции. Питание тепловизора осуществляется от батарейки, благодаря которой прибор может работать на протяжении 4 часов. Стоимость устройства составляет в среднем 60 тыс. руб.

Другой не менее востребованной моделью, является тепловизор Testo 865. Прибор хорошо зарекомендовал себя для повседневного обследования системы отопления, кондиционирования и вентиляции. Тепловизор «Тесто» характеризуется разрешением детектора 160х120р, экрана – 320х240р, диапазоном улавливаемых температур от -20 до 280 °С, тепловой чувствительностью не более 0,12. Устройство может работать на протяжении 4 часов.

Заряд тепловизора Testo 865 осуществляется от батарейки, благодаря которой прибор может работать на протяжении нескольких часов

Тепловизор имеет функцию «картинка в картинке», что позволяет накладывать тепловизионное изображение объекта на реальное. Стоимость устройства составляет 69 тыс. грн.

Хорошей моделью является тепловизор Рulsar Quantum Lite XQ30V. Прибор имеет детектор и дисплей, обладающий разрешением 640х480р. Температурный диапазон находится в пределах от -25 до 250 °С. Тепловая чувствительность прибора составляет 0,11. Телескопический объектив позволяет производить обследование с некоторого расстояния, что не влияет на качество полученного изображения. Информация записывается на карту памяти на 6 Гб.  Купить тепловизор «Пульсар» можно за 105 тыс. руб.

Направления исследований

Тепловизоры помогают выявить ряд проблем в конструкции зданий и сооружений:

  • Нарушения в кирпичной кладке;
  • Недостатки теплоизоляции;
  • Дефекты в теплых полах;
  • Разгерметизация теплоизоляционных швов в конструкциях;
  • Утечка тепла через вентиляцию;
  • Дефекты в обрамлении оконного блока, откуда часто происходит потеря тепла.

Тепловизионное обследование дома должно проводиться профессионалами при плановых и капитальных ремонтах для своевременного устранения неполадок на ранней стадии их развития.

Еще одно направление использования приборов – проверка тепловых сетей, температуры теплоносителя, герметичности системы. Таким образом проводят поиск «слабых» мест сети, воздушных пузырей и прочих неполадок. Тепловизор поможет обнаружить трубы теплого пола, проводку и другие теплые коммуникации при ремонте.

Термографическое обследование электроустановок

Также термографический контроль можно применять для контроля состояния электроустановки. Тепловизионному контролю, как одному из методов неразрушающего контроля, может подвергаться любое оборудование в составе электроустановки (промышленного или жилого объекта) независимо от класса напряжения, назначения и технического состояния. Тепловизионный контроль производится в рабочем состоянии оборудования, без вывода его из эксплуатации. Поэтому тепловизионное обследование оборудования не нарушает технологический процесс предприятия.

С помощью тепловизора выявляются:

  • локальные перегревы контактов шин и кабелей,
  • перегрев автоматических выключателей и предохранителей,
  • излишний нагрев обмоток трансформаторов и генераторов,
  • а так же прочие скрытые дефекты которые невозможно определить визуальным контролем.

Специалисты нашего предприятия проведут тепловизионную съемку объекта и составят подробный отчет о тепловизионном обследовании с указанием всех мест, где происходят потери тепла, и вместе с этим происходят потери денежных средств на «отопление улицы». Также Вы сможете оценить действительное состояние электрооборудования с определением запаса его дальнейшей безопасной работоспособности.

Обращайтесь к нашим специалистам по телефону 8 (495) 797-26-43, они подробно проконсультируют Вас по вопросам тепловизионного обследования.

Тепловизионный контроль относится к объективным методам неразрушающего . Наиболее часто, наше предприятие оказывает услугу по тепловизионному обследованию ограждающих конструкций здания. С помощью данного метода наглядно выявляется наличие скрытых конструктивных, технологических, строительных или эксплуатационных дефектов теплозащиты зданий. Везде, где можно зарегистрировать перепад температур можно использовать данный метод.

Различные виды ограждающих конструкций имеют свои характерные дефекты, и основной задачей тепловизионного контроля является выявление всех температурных аномалий, установление причины их возникновения и определение, является ли та или иная аномальная зона дефектом.

Тепловизионное обследование обычно проводят в холодное время года при включенном отоплении, но могут быть и исключения.

Заказать тепловизионную съемку можно по телефону: 8 (495) 797-26-43 или отправьте заявку посредством

Разновидности теплового контроля

Применение тепловых методов регулируется ГОСТ 56511-2015. С их помощью отслеживают теплопроводность, температурный режим и выполняют расчет тепловых потоков объекта, условно разделяя методы на два вида: активный и пассивный контроль.

Пассивная разновидность не требует внешнего термического воздействия, поскольку тепловое поле в контролируемом объекте возникает в процессе его производства или эксплуатации. Это один из самых популярных методов ТК, широко применяющийся в различных промышленных отраслях.

Он предусматривает контактное и бесконтактное измерение температур без приостановки и прекращения использования объекта. Неконтактный пассивный контроль базируется на измерении излучения в инфракрасном спектре, состав и энергия которого зависят только от температуры. Его объектами чаще всего становятся:

  • Строительные конструкции
  • Функционирующие электроприборы и устройства
  • Продукция радиоэлектроники
  • Металлургическое и энергетическое оборудование

Активный метод применяется в отношении объектов, которые во время эксплуатационного процесса выделяют тепловое излучение недостаточное для проведения ТК. Чаще всего это предметы искусства и многослойные композитные материалы, проверка которых требует их нагрева посредством наружных источников.

Мероприятия ТК регламентируются положениями РД-13-04-2006. Они проводятся сертифицированными специалистами аттестованных лабораторий, которые отслеживают тепловой режим проверяемого объекта.

  1. Ознакомление с местом дислокации объекта, анализ его метрологических показателей и выявление факторов возможного негативного влияния на результаты контроля
  2. Исследование внутренних технологических параметров проверяемого объекта
  3. Визуальный осмотр состояния поверхности в целях обнаружения зон с различными коэффициентами излучения
  4. Определение наиболее подходящих условий для термографии и фотосъемки объекта
  5. Проверка работоспособности и настройка средств ТК в соответствии с ТУ и действующими нормативами
  6. Определение температур в предварительно намеченных зонах с одновременной фиксацией влажности внешней и внутренней среды, дистанции между приборами и объектом
  7. Выполнение расчетов, обработка и анализ полученных результатов с дальнейшим оформлением протокола ТК

Используемые устройства

Приборы, используемые в проведении ТК, делятся на две группы:

  • Контактные
  • Бесконтактные

В первой группе самые востребованные: жидкостные и манометрические термометры, термоэлектрические преобразователи, высокочувствительные термисторы, термокарандаши и прочее.

В группе бесконтактных приборов, включающих в себя квантовые счетчики и радиационные пирометры, наиболее востребованы:

  1. Тепловизоры – предназначены для мониторинга разнородностей теплового поля на проверяемой поверхности. Они отображаются на мониторе в виде цветового поля с определенными оттенками для конкретных температур. Этот оптимальный инструмент, который может быть измерительным или наблюдательным, ускоренно и достоверно обнаруживает точки чрезмерного нагрева
  2. Пирометры или инфракрасные термометры – дистанционные устройства бесконтактного действия, измеряющие мощность теплового излучения в инфракрасном и видимом диапазоне света. Используются в местах с затрудненным доступом и повышенными температурами
  3. Информационные логгеры – портативное водонепроницаемое устройство с дисплеем и картой памяти, измеряющее температуру и влажность
  4. Измерители плотности тепловых потоков, проходящих через ограждающие конструкции, определяемые ГОСТ 25380. Активно используются при возведении и последующей эксплуатации зданий для определения внутренних и наружных температур, а также термического сопротивления проверяемого объекта

Данные с этих электронных приборов переносятся на ПК для последующей автоматической обработки, формирования отчетов и архивации.
