Монтаж кабельных линий

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 56602. ГОСТ Р 56571. а также следующие термины с соответствующими определениями:

3.1

[ГОСТ Р 56556—2015. пункт 3.4}

3.2 _________________________________________________________________________________________________

оконцовка (терминирование) кабеля: Установка соответствующего коннектора для обеспечения возможности подключения к коммутационным панелям, телекоммуникационным розеткам или активному оборудованию.

3.3

здание многоквартирное: Жилое здание, в котором квартиры имеют общие вне квартирные помещения и инженерные системы.

(СП 54.13330.2016. пункт 3.4]

3.4

квартира: Структурно обособленное помещение в многоквартирном доме, обеспечивающее возможность прямого доступа к помещениям общего пользования в таком доме и состоящее из одной или нескольких комнат, а также помещений вспомогательного использования, предназначенных для удовлетворения гражданами бытовых и иных нужд, связанных с их проживанием в таком обособленном помещении.

. статья 16. пункт 3)

3.5

клетка лестничная: Помещение общего пользования с размещением лестничных площадок и лестничных маршей.

3.6

помещение жилое: Изолированное помещение, которое является недвижимым имуществом и пригодно для постоянного проживания граждан (отвечает установленным санитарным и техническим правилам и нормам, иным требованиям законодательства).

Ц1), статья 15, пункт 2}

_____3.7__________________________________________________________________________________________________ помещение общего пользования: Нежилое помещение для коммуникационного обслуживания более одного жилого и (или) нежилого помещения, может быть расположено горизонтально по этажам (коридор, галерея), вертикально между этажами (лестничная клетка, лестнично-лифтовой узел).

(СП 54.13330.2016. пункт 3.22)

3.8 __________________________________________________________________________________________________

помещение общественного назначения: Помещение, предназначенное для осуществления в

нем деятельности по обслуживанию жильцов дома, жителей прилегающего жилого района или для общественной и предпринимательской деятельности, с режимом работы, не оказывающим вредных воздействий на условия проживания в жилой застройке, имеющее отдельный вход (входы) с прилегающей территории и (или) из жилого здания, а также другие помещения, разрешенные к размещению в жилых зданиях органами Роспотребнадзора.

[СП 54.13330.2016. пункт 3.23)

3.9

помещение техническое: Нежилое помещение, предназначенное для технического обслуживания внутридомовых инженерных систем, с ограниченным доступом, разрешенным специалистам служб эксплуатации и специалистам служб безопасности и спасения в экстренных случаях.

(СП 54.13330.2016. пункт 3.24)

3.10

этаж здания: Пространство с помещениями между высотными отметками верха перекрытия (или пола по грунту) и верха вышерасположенного перекрытия (покрытия кровли).

(СП 54.13330.2016. пункт 3.31)

3.11 ____________________________________________________________________________________________________________

этаж технический: Этаж, функционально предназначенный для размещения и обслуживания

внутридомовых инженерных систем; может быть расположен в нижней части здания (техническое подполье) или в верхней (технический чердак), или между надземными этажами.

[СП 54.13330.2016. пункт 3.35)

• 3.12 точка ввода в квартиру: Точка консолидации, подключенная к другой точке консолидации, расположенной вне рассматриваемой квартиры.

• 3.13 ________________________________________________________________________________________

телекоммуникационная комната: Помещение, в котором располагается коммутационный

центр.

[ГОСТ Р 58238—2018, пункт 3.7)

Кабели магистральные высокочастотные:

На телефонных сетях, где применяется аппаратура высокочастотного уплотнения цепей, используют высокочастотные кабели типа МКС с кордельно-полистрольной изоляцией в свинцовой, алюминиевой или стальной гофрированной оболочке емкостью четыре и семь четверок. Кроме того, выпускают одночетверочные в алюминиевой оболочке.Кабели в свинцовой оболочке могут иметь сигнальные жилы диаметром 0,9 мм: при емкости 4X4 — 5 жил, при 4X7 — 7 жил. Сердечник кабелей состоит из звездных четверок с медными жилами диаметром 1,2 мм. Две жилы в четверке, расположенные по диагонали, образуют рабочую пару. Изоляция жил первой нары четверки красного и желтого цвета, второй пары — синего и зеленого.Конец кабеля, у которого цвета изоляции жил в четверке чередуются по часовой стрелке — красный, зеленый, желтый, синий, называется концом А. На барабане он является верхним.Под лентами поясной изоляции или между ними проложена мерная лента из кабельной бумаги, на которой через 200 мм нанесены товарный знак предприятия-изготовителя, год изготовления кабеля и деления с цифрами, указывающими длину кабеля.

Маркировка магистральных кабелей следующая:

• МКСГ — магистральный кабель связи в свинцовой оболочке, голый:
• МКСБ — то же, но бронированный стальными лентами с защитным наружным слоем;
• МКСБГ — то же, бронированный стальными лентами с противокоррозионной защитой;
• МКСК — то же, бронированный стальными круглыми оцинкованными проволоками с защитным наружным слоем;
• МКСБВ — то же, в свинцовой оболочке со слоем полихлорвинилового пластиката, бронированный стальными лентами с защитным наружным слоем;

Например, маркировка кабеля МКСБ 7X4X1,2 означает: магистральный кабель с семью четверками и токопроводящими жилами диаметром 1,2 мм. Кабели типа МКС в алюминиевой оболочке, покрытой полиэтиленовым шлангом, маркируют МКСЛШп или МКСАБп (бронированный стальными лентами с наружным джутовым покровом), в стальной гофрированной оболочке — МКССШп.

2 Нормативные ссылки

8 настоящем стандарте использованы нормативные ссылки на следующие документы:

ГОСТ 31937 Здания и сооружения. Правила обследования и мониторинга технического состояния

ГОСТ Р 22.1.12 Безопасность в чрезвычайных ситуациях. Структурированная система мониторинга и управления инженерными системами зданий и сооружений. Общие требования

ГОСТ Р 56555 Слаботочные системы. Кабельные системы. Кабелепроводы и помещения (магистрали и промежутки для прокладки кабелей в помещениях пользователей телекоммуникационных систем)

ГОСТ Р 56556 Слаботочные системы. Кабельные системы. Функциональные элементы, структура. подсистемы и компоненты кабельной системы (структурированной кабельной системы)

ГОСТ Р 56571 Слаботочные системы. Кабельные системы. Основные положения. Классификация ГОСТ Р 56602 Слаботочные системы. Кабельные системы. Термины и определения

ГОСТ Р 58238 Слаботочные системы. Кабельные системы. Порядок и нормы проектирования. Общие положения

ГОСТ Р 58240 Слаботочные системы. Кабельные системы. Горизонтальная подсистема структурированной кабельной системы. Основные положения

ГОСТ Р 58241 Слаботочные системы. Кабельные системы. Магистральная подсистема структурированной кабельной системы. Основные положения

ГОСТ Р 58242 Слаботочные системы. Кабельные системы. Телекоммуникационные пространства и помещения. Общие положения

ГОСТ Р 58468 Слаботочные системы. Кабельные системы. Администрирование телекоммуникационной инфраструктуры

ГОСТ Р 58469 Слаботочные системы. Кабельные системы. Ввод и функционирование кабельной системы в помещении пользователя кабельной системы. Планирование и инсталляция. Идентификаторы в административных системах.

ГОСТ Р 58471 Слаботочные системы. Кабельные системы. Создание и эксплуатация кабельных систем помещений заказчиков. Планирование и установка (монтаж)

Издание официальное

СП 3.13130.2009 Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности

СП 118.13330.2012 «СНиП 31-06*2009 Общественные здания и сооружения»

СП 160.1325800.2014 Здания и комплексы многофункциональные. Правила проектирования

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (сводов правил) в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссыпка не него, рекомендуется применять в части, не затрагивающей эту ссылку.

Способы прокладки кабельных линий

Современные технологии прокладки кабельных линий включают в себя множество способов, начиная от воздушных ЛЭП и заканчивая подземными каналами и специальными сооружениями. Для каждого вида монтажа предусмотрены собственные нормативы и технические регламенты, специальные правила выполнения работ.

Кабельные линии используются, в основном, на промышленных предприятиях, работающих со всеми классами напряжений. Они могут прокладываться не только внутри зданий и сооружений, но и снаружи, на прилегающей территории.
Внутренняя прокладка кабелей осуществляется следующими способами:

• Открытым способом по стенам и поверхностям других строительных конструкций и элементов здания.
• В металлических трубах, проложенных скрытым или открытым способом.
• Прокладка с использованием коробов и кабельных лотков.
• Использование кабельных каналов.
• Подвеска кабелей на несущих тросах.
• Прокладка в специальных кабельных сооружениях, представляющих собой отдельные элементы зданий (двойные полы, кабельные шахты, кабельные этажи и др.).

В процессе эксплуатации кабели могут случайно получить механические повреждения. Поэтому внутри кабельных сооружений и помещений практикуется использование бронированных или небронированных кабелей без горючего покрытия. Противопожарная защита кабелей, уложенных открытым способом, осуществляется с помощью огнестойкой засыпки или заливки огнестойкой затвердевающей массы. Места переходов кабельных линий между помещениями защищаются огнепреграждающими блоками.

На предприятиях промышленности прокладка кабельных линий выполняется с применением типовых сооружений. Прежде всего, это туннели, кабельные эстакады и прочие конструкции. Туннельная прокладка позволяет существенно сэкономить территорию предприятия, дает возможность вести работы поочередно, независимо от времени года. Кабельные линии очень удобно ремонтировать и осматривать в любую погоду. Единственным серьезным недостатком считается высокая стоимость сооружения туннеля.

К наиболее экономичным вариантам относятся кабельные эстакады и галереи, применяемые при большом количестве кабелей, приходящихся на одну трассу. Эстакады сооружаются при количестве линий от 15 до 50, а галереи – при еще большем количестве кабелей. Высота этих конструкций над землей зависит от типа пересекаемых дорог и других сооружений. Например, для автомобильных дорог этот показатель составляет минимум 4,5 метра.

В некоторых случаях с помощью данных сооружений осуществляется совмещенная прокладка не только кабелей, но и других коммуникаций – трубопроводов, теплопроводов и др. Если количество кабелей не превышает 20-30 линий, дорогостоящие туннели и эстакады могут быть заменены кабельными каналами или надземными кабельными лотками из бетона.

При необходимости, туннели и эстакады могут использоваться для прокладки небронированных кабелей, заключенных в полимерную или металлическую оболочку. Общее количество таких кабелей, уложенных в туннеле, может составлять до 100 линий. Для непосредственной прокладки используются лотки или металлические консоли, располагающиеся на расстоянии 0,8-1,0 м между собой.

Если количество кабелей незначительно (от 1 до 6), для их прокладки могут использоваться траншеи. При возрастании числа кабелей (от 2 до 20), применяются подземные трубные блоки или для этих целей служат стены зданий, технические эстакады, воздушные линии на тросах, а также тросовые кабели.

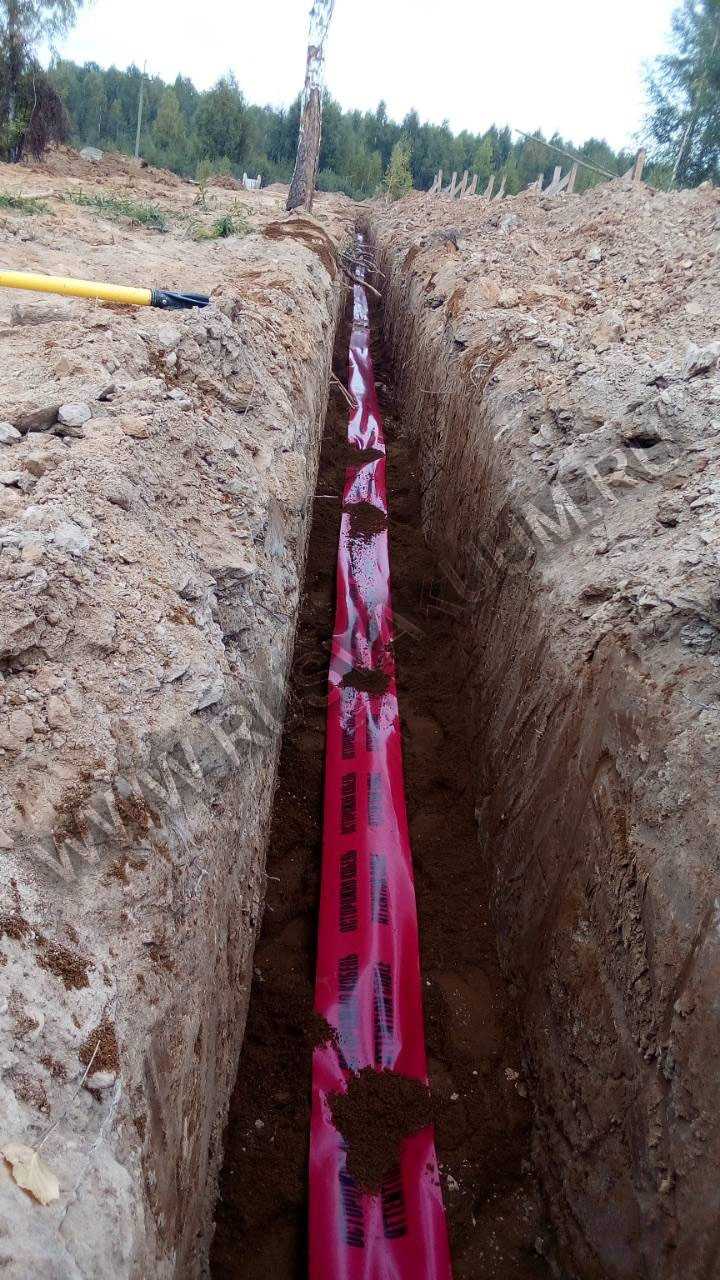

Внешние кабельные линии промышленных предприятий могут прокладываться в траншеях, то есть непосредственно в земле. В болотистых местностях или холодных районах используются кабельные эстакады.

Кабели применяемые в слаботочных сетях

Для прокладки телефонной сети, телевидения и компьютерной сети применяются разные виды кабелей. Создание компьютерной сети требует использования медных кабелей типа «витая пара» категории 5е и 6, класса D и Е соответственно или волоконно-оптических кабелей. Для того, чтобы проложить телефонную сеть, необходимо и достаточно использовать слаботочные кабели 3 категории. Выполняя монтаж слаботочных сетей необходимо, как правило, применять электрические кабели и провода, по которым осуществляется передача данных с тактовой частотой до 1 МГц. А оптические кабели применяются преимущественно для прокладки магистральных сетей и используются в случае необходимости высокоскоростной передачи данных. Марка кабеля должна быть указана в монтажной схеме.

В зависимости от размещения кабелей, слаботочные сети могут прокладываться:

подземно, где прокладка кабеля осуществляется в линиях подземных коммуникаций (кабельная канализация);
воздушно, где прокладка кабеля осуществляется по воздуху путем перебрасывания кабелей с одного дома на другой или где провода вешают на линии электропередач;
закрыто, где прокладку кабеля осуществляют в специальных лотках, чтобы избежать всевозможные повреждения;
открыто, если проложенные провода не будут подвержены риску повреждения.
При выборе кабеля стоит учитывать не только область его применения и технические характеристики, но и обращать должное внимание на условия пожарной безопасности.
Типы кабелей, применяемых для прокладки слаботочных сетей, представлены в таблице:
Наименование
Марка кабеля (количество жил)
Диаметр, мм
Применение
Способ прокладки
Электрические кабели на основе витой пары:— в неэкранированном исполнении— в экранированном исполнении

UТP
FTP, STP

0,4-0,65
Сети Интернет, телекоммуникации
Открыто
Волоконно-оптические кабели: — одномодовые— многомодовые

50/125 62,5/125

Сети Интернет
В защитных полиэтиленовых трубах
Телефонный голый с медными жилами с бумажной изоляцией в свинцовой оболочке
ТГ (20х2, 30х2, 40х2,50х2)
0,5
Телефонные сети и сети пожарной сигнализации
В бетонных блоках
Телефонный станционный с медными жилами с полихлорвиниловой изоляцией в винилитовой оболочке
ТСВШ (5х3, 11х3,21х3, 21х2)
0,5
Телефонные сети; сухие и влажные помещения
Открыто
Телефонный распределительный с медными эмалированными жилами, с полихлорвиниловой изоляцией, в полихлорвиниловой оболочке, многопарный
ТРВКШ (5х2, 10х2, 20х2, 30х2)
0,5
Телефонные сети; сухие и влажные помещения
В железобетонных коробах и каналах; в стеновых блоках
Телефонный распределительный с медными жилами, с полиэтиленовой изоляцией, в полихлорвиниловой оболочке, многопарный
ТРПКШ (5х2, 10х2, 20х2, 30х2, 40х2,50х2, 70х2,100х2)
0,5
Телефонные сети
В железобетонных коробах и каналах; в стеновых блоках
Телефонный с медными жилами с полиэтиленовой изоляцией, шланговый
ПТКШ (10х2, 20х2, 30х2, 50х2,100х2)
0,5
Телефонные сети
В железобетонных коробах и каналах; в стеновых блоках
Телефонный распределительный с полиэтиленовой изоляцией в полихлорвиниловой оболочке
ТРПКМ (20х2, 30х2, 50х2)ТРПК (1х2)
0,5
Телефонные сети и сети пожарной сигнализации.
Открыто и скрыто:— в каналах стеновых блоков;— под штукатуркой
С полихлорвиниловой изоляцией
ПРВПМ (2, 4)
0,81,2
Сети сигнализации
Открыто и скрыто под штукатуркой
Телефонный с медными жилами с резиновой изоляцией в винилитовой оболочке
ТРВК (1х2)
0,5
Телефонные сети, охранной и пожарной сигнализации; сухие, влажные и сырые помещения
Открыто и скрыто под штукатуркой
Телефонный с медными эмалированными жилами
ТРВКЭ (1х2)
0,5
Телефонные сети, часофикации, пожарной сигнализации; сухие и влажные помещения
Открыто
Радиочастотный коаксиальный
РК-1РК-2

Телевизионная сеть; сухие и влажные помещения
Открыто и в трубах
Высокочастотный для телевизионных антенн
КВТ-3

Телевизионная сеть; сухие и влажные помещения
Открыто и в трубах
Медный эмалированный и лакированный
ПЭЛ (1)
0,02- 2,44
Сети охранной сигнализации
По окнам и дверям на клею

>Расшифровка кабелей связи. Маркировка, конструкция и назначение.

Виды информационных систем

В зависимости от функциональных предназначений и направлений по применению слаботочные системы делятся на следующие виды:

Пожарная сигнализация – эта информационная система применяется для определения точки воспламенения, и своевременного оповещения людей о возникновении пожара.

Все устройства, как правило, должны работать практически без отключений и аварий. Согласно правилам только техническое обслуживание слаботочных систем этого вида может быть единственной причиной их обесточивания.

Охранная сигнализация – эта слаботочная система представляет собой целый комплекс устройств, связанных между собой. Сюда входит пульт управления и набор датчиков, которые реагируют на определенные изменяемые параметры (движения, объема, появления тени и т.д.).

Также датчиками ведется контроль закрытого состояния окон и дверей, в охраняемых помещениях.

​

Видеонаблюдение и видео регистрация — эта информационная система состоит из схемы установленных в различных местах видеокамер и мониторного устройства, куда направляется видеосигнал.​

Диспетчеризация – эти слаботочные сети применяются для управления инженерными сетями и контролирования рабочего их состояния, которые относятся к целому комплексу зданий, находящихся на одной территории.​

Контроль доступа – при помощи этой информационной системы проводится контроль нахождения посторонних лиц на охраняемом участке или помещении.

Компьютерная сеть – эта слаботочная система представляет собой, связанную при помощи специальных кабельных линий и специальных устройств, единую схему компьютеров и оргтехники.​

Структурированная кабельная сеть – эта информационная система позволяет технически соединить в одно целое все вышеуказанные виды слаботочных сетей, для централизованного управления и контролирования их рабочего состояния.

Все виды информационных сетей, для обеспечения их бесперебойной работы, необходимо монтировать на объектах заказчиков по специальным утвержденным чертежам и схемам.

Проектирование слаботочных систем должны выполнять только специализированные организации, у которых имеются разрешения на это вид деятельности. Только так можно будет гарантировать надежность их работы.

Для чего они необходимы?

Применение слаботочных сетей дает возможность осуществить следующее:

• принимать, а также распределять как эфирное, так и спутниковое телевидение • обеспечивать доступ к телефонной связи • нормализовать работу и предоставить доступ к интернету • выполнить оформление сетей проводного вещания • добиться эффективного функционирования охранно-пожарных систем, а также систем оповещения и сигнализации • получить доступ к различным объектам • автоматизировать учет системы управления всевозможными энергетическими ресурсами • обеспечить корректную работу локально-вычислительных сетей • добиться взаимодействия между переговорными устройствами • получить полноценное структурирование кабельных систем

Основные правила и рекомендации

Прежде чем осуществить установку слаботочных сетей, необходимо знать, что изначально организовывается полноценный проект будущей сети, в том числе определяется будущее размещение щита, розеток, реле и прочих устройств, входящих в систему. В процессе прокладки кабелей монтажники осуществляют все работы в полном соответствии со специализированными правилами и принятыми стандартами. Сама установка слаботочных сетей состоит из проведения телефонных, компьютерных или телевизионных линий, монтажа специализированных информационных розеток и других средств коммуникации, домофонов, приборов видеонаблюдения, охранно-пожарных сигнализаций и прочего оборудования.

Существуют определенные рекомендации, которых необходимо обязательно придерживаться, монтируя слаботочные сети. Они состоят в следующем:

1. Соблюдение минимального расстояния, на котором следует разместить силовые и слаботочные кабеля, проложенные провода
2. Расстояние между линиями сети интернет и специализированными силовыми кабелями должно быть не меньше 0,3 м
3. Нельзя заводить слаботочные кабели в стояк, где находятся другие электрические кабеля
4. Категорически запрещается сращивать провода. Монтаж осуществляется только при использовании цельного кабеля
5. Если провода телефонной коммуникации прокладываются в определенном направлении, они размещаются параллельно, плотно прижимаясь друг к другу
6. При наличии открытой проводки минимальное расстояние, на котором необходимо расположить кабеля телефонной сети, составляет от 15 мм и более (при длине 10м)
7. Распределительная коробка размещается на стене, но только не над дверями, окнами или другими проемами
8. Наименьшее расстояние, которое допускается при установке распределительной коробки на стене, составляет 300 мм относительно потолка
9. Кабели различной емкости при пересечении между собой должны прилегать к стене или огибать ее сверху или снизу (это зависит от емкости проводов)
10. Обязательно необходимо предусмотреть надежную защиту кабелей. Особенно это относится к наружным слаботочным сетям, устанавливающимся непосредственно под окнами или водосточными трубами
11. Следует позаботиться о заземлении, используя для этого специальные шины, составляющиеся из хорошо изолированных медных проводников
12. При открытой прокладке слаботочных сетей для телефонной коммуникации кабеля должны размещаться на расстоянии не менее 200 мм от пола и 150 мм от потолка
13. При закрытом способе прокладки провода могут располагаться на любой высоте, которая покажется удобной
14. Ели по линиям передаются всевозможные оцифрованные сигналы, слаботочные электрические сети можно разместить по стенам в штробах, ПВХ-рукавах в фальшполе либо стяжке полов. Кроме того, допускается подвешенное состояние над фальшпотолком

Материалы для слаботочной проводки в квартире, доме

Чтобы выполнить полноценную прокладку компьютерной, телевизионной либо телефонной сети, применяются различные виды проводов. Для монтажа компьютерных слаботочных систем и сети используются кабели, выполненные из меди. Они представлены в качестве формата «витая пара». Что касается принадлежности к классу, их стоит отнести к В и Е соответственно. Также встречаются специализированные волоконно-оптические провода. Если необходимо прокладывать телефонные сети, в данной ситуации достаточно воспользоваться стандартными слаботочными кабелями 3-й категории.

   Слаботочные сети, виды проводов

Стоит отметить, что для выполнения монтажа слаботочных сетей следует использовать электрические провода. Через них можно осуществлять передачу данных, что достигается при наличии тактовой частоты до 1 МГц. Применение оптических кабелей зачастую наблюдается в случае необходимости укладки магистральных сетей. Это объясняется тем, что в данном случае существует надобность в довольно высокой скорости передачи данных. Что касается марки кабеля, она изначально указана в схеме монтажа.

Сращивание силовой проводки

Соединение силовых кабелей влияет не только на безопасность. Хотя оборванный провод под напряжением принесет достаточно неприятностей. Некачественный сросток может вызвать искрение под нагрузкой, прогрессирующее увеличение сопротивления, и стремительный нагрев. Несмотря на негорючую изоляцию, это может вызвать пожар.

Кроме того, плохой контакт в месте сращивания, приводит к потере мощности кабеля, сила тока может снизиться.

Казалось бы, зачем использовать куски провода, если можно протянуть неразрывную цепь. Однако в реальности случаются обрывы (необходимо делать аварийный сросток), да и кабеля может банально не хватить. Поэтому вопрос: «как соединить силовой кабель?» волнует многих.

Есть несколько простых правил:

1. Кабель с несколькими проводниками сращивается со смещением каждого провода. Что это значит на практике? Два (и более) соединений не должны находиться напротив друг друга.Это касается кустарного ремонта (именно его вы и будете выполнять). Профессиональные электрики сращивают силовой кабель с применением специального оборудования.

2. Для того чтобы иметь ремонтный запас длины кабеля, при его вводе всегда оставляют петлю.
3. Соединять силовой кабель можно с помощью пайки тугоплавким припоем, но лучше организовать механический сросток. Для этого предусмотрены обжимные гильзы.
4. После соединения, необходимо восстановить изоляцию и внешнюю оболочку. Если характеристики диэлектрика будут отличаться от заводских, кабель нельзя считать безопасным. Пусть полученная муфта выглядит не эстетично, она может быть вдвое толще, чем диаметр кабеля. В данном случае важна защита соединения, от внешних воздействий.

Соблюдение всех требований и рекомендаций сохранят не только электрооборудование, но и ваше здоровье.

Как правильно скомплектовать и смонтировать слаботочную сеть на витой паре

Здравствуйте! Рано или поздно почти каждый из нас, будь то начальник или хозяин организации, технический специалист или обычный потребитель услуг телефонии и интернета, сталкивается с необходимостью доработки или монтажа «с нуля» слаботочной сети. Обычно под термином «слаботочная сеть» понимается совокупность нескольких сетей: компьютерной, телефонной, охранной и пожарной сигнализации и т. п.

В отличие от электропроводки, которая должна выполнять одну-единственную функцию — доставлять электроэнергию до приборов, слаботочная сеть «заведует» передачей самых разных сигналов, что, соответственно, налагает на нее определенные «обязательства», от наиболее либеральных, в отношении передачи аудиосигнала в быту, до самых жестких, в сетях Ethernet, управляющих производственными линиями.

Не впадая в крайности, попробуем разобраться в принципах комплектации и монтажа сетей, которые встречаются в жизни монтажника, пожалуй, в 95% случаев. Я говорю о развертывании локальных сетей в офисе или частном жилье, включая «подсети» телефонии и сигнализации.

Витая пара (UTP)

Основой любой сети, если говорить о физических объектах (протокол передачи данных я упомяну чуть дальше) можно, безусловно, называть кабель, по которому будет передаваться полезный сигнал. В наши дни самым распространенным кабелем для слаботочной сети является кабель UTP, состоящий из четырех скрученных пар проводов, заключенных в общую оболочку:

Основные преимущества этого кабеля — дешевизна, как самого кабеля, так и необходимых для его монтажа инструментов, доступность, универсальность — его можно применять буквально для всего — начиная с передачи звука от аудиодомофона и заканчивая компьютерными сетями со скоростью до 100 Мбит/сек (у категории 5e).

Конечно, в некоторых случаях он неприменим, например для ответственных или просто высокоскоростных сетей, либо в местах с жесткими противопожарными требованиями. Но на практике такое встречается нечасто, так что UTP – наш выбор, о нем мы и будем говорить.

Принципы построения локальной сети

Как я уже упоминал выше, в понятие «слаботочная сеть», помимо компьютерной сети и телефонии входят также сети сигнализаций. Однако они по ряду причин стоят «особняком» — к их кабелям предъявляются, например, повышенные требования огнестойкости, а устройства, которые с ними работают достаточно автономны, хотя и могут располагаться в одном щите с сервером и мини-АТС. Поэтому, не забывая о сигнализации, сделаем упор именно на соединении компьютеров и телефонии.

В наши дни и компьютеры и телефоны, если их нужно объединить, соединяются по схеме «звезда», то есть от каждого компьютера и телефона идет отдельный кабель к серверной, а точнее — к серверу (роутеру) и мини-АТС:

Снижение электрических помех

Для снижения электрических наводок в кабеле квартиры (дома) нужно:

• Снизить антенный эффект можно снижая высоту прокладки кабеля
• Использовать экранированные кабели
• Использовать конечные кабели соединений с ферритовыми кольцами
• Ставить чувствительные приборы ближе к полу

В конце стоит еще раз напомнить, что не имеется определенных знаний в области проводки проводов, ни в коем случае не нужно браться за выполнение подобных работ. Лучше доверить эту процедуру профессионалам, которые обладают большим опытом. Им стоит доверить все работы, начиная от выбора проводов и заканчивая дальнейшим монтажом системы. Также высококвалифицированные специалисты смогут заняться обслуживанием слаботочных сетей. Ведь они уже на протяжении нескольких лет профессионально работают в этой сфере и знают основные нюансы и тонкости осуществления данных работ. Только так можно добиться полной безопасности и надежности.
