Разводка труб водоснабжения в квартире: схемы, решения, материалы

Разводка водоснабжения в частном доме

В настоящее время представить невозможно частный дом без современной системы водоснабжения и не имеет значения дорогой это особняк или совсем небольшая дачка. Схема разводки водоснабжения частного дома выполняется по тому же принципу, что и разводка водопровода в квартире. Совершенно такие же два способа – последовательный и параллельный. Последовательный способ является самым оптимальным для подключения системы водоподвода в маленьком доме. Это тот же тройниковый способ подключения, где давление в системе падает по мере увеличения числа потребителей. Такой способ разводки водопровода в частном доме остаётся по-прежнему самым простым и малозатратным.

Параллельный способ, это не что иное, как коллекторный, всё та же суть, где потребители подключены каждый по отдельности к общему подводу и не происходит падения давления и температуры. Но этот способ разводки водопровода в доме остаётся всё таким же затратным и долгим по времени исполнения.

Но всё же отличия имеются и первой отличительной чертой будет источник водоснабжения. В данном случае это колодец или скважина. Далее, обязательно наличие насосной станции или насоса. Для накопления воды и создания определённого давления необходим гидроаккумулятор, чтобы не было никаких загрязнений, для очистки используется фильтр.

Далее, согласно схеме разводки водоснабжения в частном доме, нужно ставить тройник после гидроаккумулятора, причём на тройнике должна быть запорная арматура с двумя выходами – один для дома, другой для выхода водопровода на огород. Фильтр ставится, конечно, на выход для дома.

После фильтра в водопровод вставляется ещё один тройник, который позволит разделить холодную и горячую воду. Следующий этап – трубу для холодного снабжения соединяют с коллектором для холодной воды, причём этот коллектор должен иметь запорную арматуру на каждом отдельном выходе. Труба для горячей воды должна быть подсоединена к нагревательному бойлеру или газовому котлу, а далее к коллектору, снабжающему водопровод горячей водой.

Пожалуй, нет необходимости напоминать, что самое лучшее для этой системы – это выполнять разводку воды полипропиленовыми трубами. Это самый простой и недорогой вид таких соединений.

Для нормальной эксплуатации разводки труб канализации и водопровода необходимо выполнять следующие требования: в обязательном порядке, после каждой стиральной и посудомоечной машины, писсуара, ванны, мойки и раковины устанавливать сифоны гидрозатворов. В душевых кабинах и унитазе этот гидрозатвор расположен в самом корпусе.

Очевидно, что ничего сложного в установке системы водоснабжения для частного дома или квартиры нет, но всё же лучше пусть этим делом занимаются профессионалы.

Схемы

Разводка труб водоснабжения в доме может быть выполнена двумя принципиально разными способами:

Изображение Описание

Классическая тройниковая разводка воды от стояков ХВС и ГВС в многоквартирном доме

Тройниковая, или последовательная схема знакома каждому из нас по квартирам советской планировки. Сантехнические приборы подключаются к общей для всех подводке водоснабжения через тройники (резьбовые или сварные).

Пропускная способность подводки при одновременном использовании нескольких точек водоразбора делится между ними. Прокладка водопровода может быть выполнена открыто или скрыто (в штробах или стяжке).

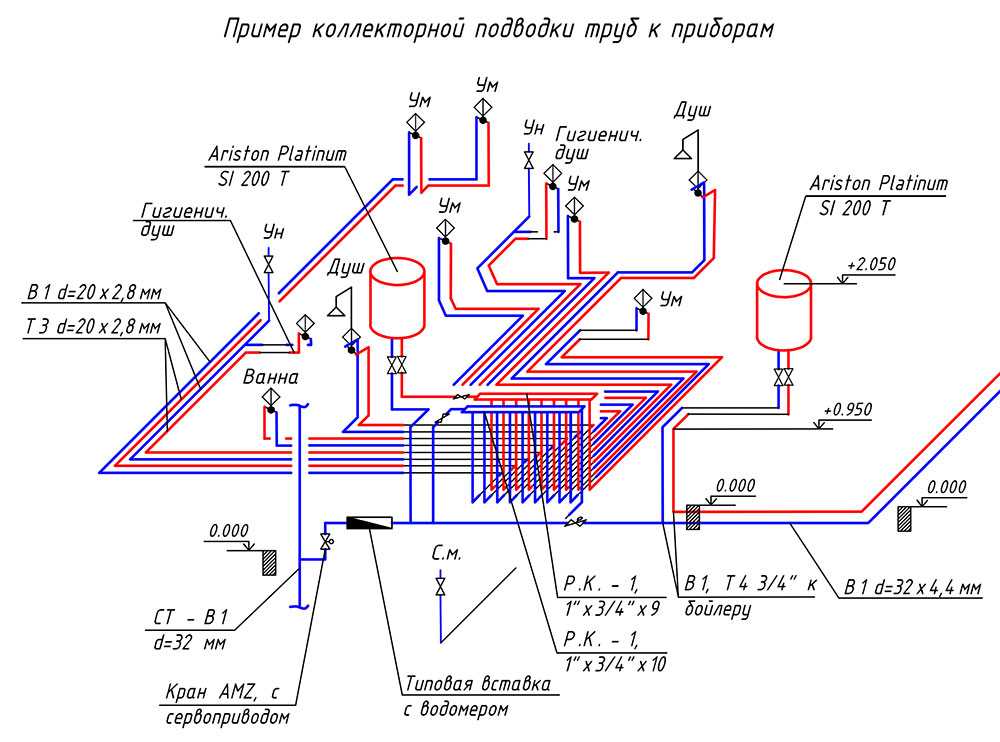

Схема лучевой разводки водоснабжения

Коллекторная, или лучевая схема подразумевает подключение каждого сантехнического прибора к общему коллектору-гребенке собственной подводкой. Подводки прокладываются, как правило, скрыто — в стяжке, штробах или за фальшстеной из ГКЛ, стеновых панелей и т.д.

Узнать больше о том, какие  трубы водоснабжение загородного дома может использовать и как их правильно смонтировать, вам поможет видео в этой статье.

Давайте взвесим преимущества и недостатки каждого типа разводки.

Тройниковая

Плюсы:

Последовательная схема разводки труб водоснабжения в частном доме экономичнее лучевой благодаря гораздо меньшему метражу водопровода. Чем больше сантехнических приборов подключено к водопроводу — тем больше разница в общей протяженности систем водоснабжения;

При тройниковой схеме общая длина водопровода минимальна

При открытом монтаже тройниковая схема проще в обслуживании: все соединения доступны для вскрытия и ремонта;

В штробы укладываются цельные трубы или необслуживаемые соединения

К имеющейся подводке всегда можно подключить своими руками дополнительную точку водоразбора — стиральную или посудомоечную машину, умывальник или душевую кабину. В случае коллекторной разводки это куда проблематичнее: выделенную подводку придется скрыто прокладывать от коллекторного шкафа, что подразумевает большой объем пыльных и так называемых мокрых (с применением строительных растворов) работ.

На фото — врезка в открытую тройниковую разводку воды

Минус:

Падение напора на дальних приборах при водоразборе на ближних к вводу водоснабжения точках.

Лучевая

Плюсы:

Лучевая схема труб водоснабжения частного дома полностью исключает падение напора на одном сантехническом приборе при водоразборе на другом. Разумеется, при минимальной вменяемости монтажников — если сечение водопровода на участке до коллектора не занижено относительно подводок;

Лучевая разводка: напор на одном сантехническом приборе не зависит от водоразбора на других

Все приборы могут отключаться из одной точки — коллекторного шкафа;

Отсекающие краны удобно расположены на подводке к смесителю

Минусы:

  • Материалоемкость;
  • Возможность скрытой прокладки подводок от коллектора до приборов только на стадии капитального ремонта. Для сравнения — последовательно разведенные трубы для водоснабжения дома можно смонтировать после окончания чистовой отделки;
  • Неоправданная сложность схемы водоснабжения в целом. Без маркировки кранов в коллекторном шкафу членам вашей семьи будет нелегко разобраться в назначении каждого из них.

Найти нужный кран без подписи на нем — нетривиальная задача

Особенности монтажа

Однослойные ППР трубы PN 10 и PN 16 имеют большой коэффициент теплового расширения: при перепаде температур на 100°C каждый метр становится длиннее на 1,5 см. Даже с учетом того, что такой перепад температур в реальной жизни недостижим, это очень большая цифра. Чтобы это увеличение длинны не разрушило водопровод, в системе предусматривают компенсационные петли (компенсаторы).

Типы компенсаторов для полипропиленового водопровода

Если длинна трубопровода невелика и разводится при этом холодная вода, компенсатор можно не делать — разница в длине будет небольшой, но на ГВС желательно сделать хотя-бы элементарный Г-образный компенсатор (смотрите рисунок).

Способы прокладки туб водоснабжения

Разводка водоснабжения в квартире своими руками предполагает прокладку труб двумя способами:

  • Закрытым;
  • Открытым.

Закрытый способ отличается большой трудоемкостью, но позволяет сэкономить свободное пространство. Это очень актуально, к примеру, для небольших ванных комнат. При этом следует помнить, что все разъёмные соединения должны прокладываться открытым способом.

Основным недостатком закрытого способа является:

  • Невозможность профилактического осмотра труб с целью проверки их состояния;
  • Вскрытие стен в случае обнаружения протечек, а, следовательно, обязательное проведение последующего ремонта.

Преимущества открытого способа заключаются в:

  • Низкой трудоемкости, что обеспечивает высокую скорость монтажа;
  • Возможности своевременного обнаружения протечки;
  • Простом ремонте трубы в любом месте;
  • Возможности усовершенствования системы в процессе эксплуатации.

Водопровод в квартире: что нужно знать перед монтажом

Первым делом проанализируйте ваши цели и задачи: какими должны быть комнаты с водопроводом, как и где примерно будут проходить трубы, сколько времени, сил и средств вы готовы потратить на обновление разводки. Система может быть двух типов:

  1. Открытая. Коммуникации на виду. Монтаж и усовершенствование системы водопровода в процессе эксплуатации проще и быстрее. Обслуживание и ремонт — удобнее.
  2. Закрытая. Водопровод «зашит» в стены или пол. Комната выглядит эстетично, сэкономлено место. Открытыми обязательно остаются разъёмы: муфты, переходники, фитинги и т.п. Это требует большей точности расчётов и усердия. Впоследствии вы не сможете контролировать состояние таких труб, даже для мелкого ремонта потребуется демонтаж облицовочного участка на стене.

Для самостоятельной разводки водопровода на дому обычно выбирают трубы из пластика или металлопластика. Чугун, медь не используют из-за трудностей с их нарезкой, сваркой и другими манипуляциями. Металлопластиковые трубы — лучший вариант для водопровода. Но чаще выбирают пластиковые. Они не менее надёжны и просты в укладке, а низкая теплопроводность отлично подходит для горячего водоснабжения (ГВС).

Совет. Среди пластика наиболее удачным вариантом специалисты называют полипропилен. Правда, для соединения нужен специальный сварочный прибор.

Разводка холодной воды

Монтажные работы по установке холодной линии начинаются с установки коллектора, который ставится на кухне, если она расположена рядом с туалетом и ванной комнатой. Если же нет, то коллектор размещают поближе к санитарной зоне. Это работа не тяжелая и ее можно сделать своими руками.

Для этого понадобится коллектор, имеющий отводы, равные количеству источников потребления. Затем его нужно закрепить на стене, используя для этого винтовые хомуты или кронштейны. Далее от центрального вентиля водопровода прокладывается металлопластиковая труба, имеющая диаметр в три четверти дюйма, до впускного патрубка в коллекторе.

Их же применяют для обустройства отводов, имеющих диаметр в полдюйма от коллектора до точек потребления. При этом трубы укладываются в зоне плинтуса. Между коллектором и трубой обязательно необходимо установить вентиль, который будет запирать каждый отвод.

Когда отвод дошел до раковины или ванны, нужно оформить вертикальный участок. Для этого трубу необходимо поднять на 50 сантиметров над полом. Далее нужно соединить трубу со смесителем или бачком армированным шлангом. В заключение монтируется на раковину кран и подключается слив в канализацию.

Металлические трубы

Сегодня металлические трубы не так популярны, как ранее, однако, они до сих пор используются при разводке воды в квартире. Для организации водоснабжения используются 3 вида труб:

Трубы из нержавеющей или оцинкованной стали надежны и долговечны, но отличаются большим весом и сложностью монтажа

Оцинкованная сталь. Такой материал отличается высокими прочностными характеристиками, а также имеет антикоррозийный слой, который предохраняет трубы от ржавления. Срок годности таких труб может достигать 25 лет, что является довольно неплохим показателем. Целостность антикоррозийного слоя может нарушиться в результате воздействия механических факторов. Основной недостаток стальных оцинкованных труб — большая масса, которая затрудняет не только монтаж системы, но и транспортировку деталей.

Нержавеющая сталь. Нержавейка — это материал, который отличается (как и оцинковка) высоким коэффициентом прочности и коррозийной устойчивостью. Эксплуатационный срок этих изделий может достигать при нормальном использовании 50 лет. Изделиям из этого материала не страшны механические воздействия. Основным недостатком этих изделий считается их высокая стоимость. Монтаж трубопровода из нержавейки является довольно сложной процедурой из-за веса отдельных деталей.

Медь. Медные трубы являются наиболее дорогими из всех, поэтому их условно относят к элитному классу. Медная коммуникация отличается хорошей устойчивостью к губительным коррозийным воздействиям, а её эксплуатационный срок может достигать 80 и более лет. Отдельно стоит сказать про эстетическую привлекательность трубопровода из меди — такая конструкция выглядит презентабельно и может стать украшением интерьера комнаты. Из минусов медного водопровода можно отметить то, что сплав меди является пластичным материалом, поэтому отличается слабой прочностью, а также довольно сложный монтаж, который включает себя пайку газовой горелкой.

Материалы

Какие трубы используют для водоснабжения частного дома на разных участках водопровода:

Ввод ХВС от водомерного колодца или скважины прокладывается напорной полиэтиленовой трубой. Ее эластичность, сохраняющаяся при низких температурах, придется здесь очень кстати: даже если ввод перемерзнет, он не порвется, а лишь незначительно изменит свое сечение. Стоит ледяной пробке растаять — и ввод вернется к прежнему размеру;

Полиэтиленовый ввод водоснабжения в водомерном колодце

Тройниковую разводку ХВС по дому разумнее выполнить неармированной полипропиленовой трубой — предельно дешевой (от 20 рублей за погонный метр) и исключительно долговечной (не менее 50 лет службы при рабочей температуре +20°С);

Разводка труб водоснабжения в деревянном доме выполнена полипропиленом

На горячей воде прокладка труб водоснабжения в частном доме от бойлера или колонки к точкам водоразбора чаще всего выполняется тем же полипропиленом, но уже с армированием минеральным волокном или алюминием. Армирующий слой уменьшает удлинение трубы при нагреве в 2-5 раз, тем самым сильно упрощая ее монтаж на длинных прямых участках;

Удлинение при нагреве материалов, применяющихся при монтаже систем водоснабжения

На фото — полипропилен  с армированием алюминиевой фольгой (сверху) и минеральным волокном (снизу)

Коллекторная разводка в стяжках и штробах выполняется трубами из модифицированного полиэтилена — PEX и PERT.

Трубы из сшитого полиэтилена в защитных гофрах

Монтаж домашнего водопровода из металлопластика

После подготовки схемы посчитайте, сколько и каких материалов вам потребуется. Лучше покупать всё с небольшим запасом. Труба из металлопластика гнётся. Однако до места соединения она должна иметь ровный участок хотя бы в 5-7 см. Коммутируют прессовым методом или с помощью обжимных фитингов.

Второй вариант пригоден исключительно для открытого типа водопровода:

  • отмерьте и отрежьте трубу;
  • снимите с неё фаску посредством специального калибратора;
  • наденьте на трубу гайку фитинга;
  • вставьте кольцо, а затем и сам фитинг;
  • проведите обжимку парой рожковых ключей.

Слабое место этого типа соединения — протечки. Трубы необходимо осматривать, фитинг подтягивать хотя бы 1 раз в год.

Прессовое сцепление выполняется так:

  • отрежьте трубы нужной длины;
  • откалибруйте;
  • наденьте фитинг и опрессуйте его ручным прессом. Это соединение считается более надёжным, но не разборным.

Выбор инструментов и демонтаж старого водопровода

Специалисты советуют приобретать все материалы с небольшим запасом (приблизительно 10%), чтобы восполнить переведённый материал во время прокладки водопроводной системы. Расход материалов формируется в зависимости от схемы разводки и от варианта монтажа.

Демонтажные работы стоит начинать только после приобретения всех необходимых инструментов и материалов. В случае если планируется не только замена водопроводной коммуникации, но и общего стояка, необходимо поставить в известность соответствующую инстанцию.

Как правило, для разводки воды выбирают современные полимерные трубы. Рассмотрим, какие инструменты понадобятся в такой ситуации:

  • паяльное оборудование;
  • ножовка или ножницы для труб.
  • дрель для выполнения отверстий под крепежи;
  • болгарка.

Для скрытой прокладки труб в стенах потребуется дополнительное оборудование, а именно — штроборез. Этот инструмент необходим для организации каналов в стене.

Диаметры

Какое сечение должны иметь трубы для водоснабжения загородного дома?

Мы не станем перегружать читателя дремучей теорией и, как в известном анекдоте, просто покажем пальцем:

  1. Если вы хотите реализовать коллекторное водоснабжение частного дома — разводка труб после коллектора выполняется материалом с внутренним (подчеркиваем, внутренним!) сечением не менее 12 мм;

Разводка от коллектора выполнена металлопластиком с внутренним сечением 12 мм (внешний размер 16 мм)

  1. Трубы до коллектора должны иметь внутренний диаметр не менее 20 мм при количестве одновременно используемых точек водоразбора до трех включительно и не менее 25 мм, если их от трех до пяти;

Пропускная способность трубы пропорциональна квадрату ее внутреннего диаметра. Увеличение диаметра с 12 до 25 мм увеличит пропускную способность водопровода в 4,34 раза.

  1. При последовательной разводке разумный минимум внутреннего диаметра подводок водоснабжения — 15 мм. Если планируется одновременно использовать больше двух точек водоразбора, его стоит увеличить до 20 мм.

В домах советской постройки подводки водоснабжения монтировались стальной трубой размером 15 мм

Условный проход и внешний диаметр

«Стоп! Уже началась путаница!» — однажды сказала Алиса своему другу Додо в сказке Льюиса Кэрролла. Путаница в нашем случае возникает вокруг термина «диаметр».

В зависимости от типа труб для их маркировки используются абсолютно разные параметры:

Стальные водогазопроводные (ВГП) трубы обозначаются так называемым условным проходом. Он указывает на то, что на трубе может быть нарезана трубная резьба соответствующего размера, и примерно соответствует ее внутреннему диаметру. Например, стальная подводка ДУ 15 согласно ГОСТ 3262-75 имеет внешний диаметр 21,3 мм и внутренний 14,9 — 16,3 в зависимости от толщины стенок (легких, обыкновенных или усиленных);

Условный проход примерно соответствует внутреннему диаметру стальной трубы

Все без исключения виды пластиковых и металлопластиковых труб маркируются внешним диаметром. Чтобы узнать внутренний диаметр, от внешнего нужно отнять удвоенную толщину стенки (она тоже всегда указывается в маркировке или технической документации).

Наружный и внутренний диаметр различаются на удвоенную толщину стенки

Так, стальной водопровод при последовательной разводке и одновременном использовании двух точек водоразбора может иметь размер ДУ 15. Однако в том случае, если вы хотите поставить на водоснабжение дома пластиковые трубы, необходимый вам размер равен уже 20 мм.

Расчет труб водоснабжения

Прежде чем окончательно выбрать трубы, нужно рассчитать хотя бы приблизительно их диаметр. Нужно это не для «умности» – чем уже труба, тем она дешевле, с одной стороны. С другой, слишком малый диаметр трубы для водопровода вызовет турбулизацию потока в ней. При этом пропускная способность трубы резко падает, и при нормальном давлении на входе из крана будет еле сочиться.

Точный расчет трубопровода – дело специалистов высокой квалификации, но для городской квартиры, чтобы нормально текло, можно прикинуть и самому. Исходные данные такие: Минимально допустимое давление – 0,3 ат. Потеря давления на 1 м пропиленовой трубы 16 мм – 0,05 ат. Средняя для квартирной разводки потеря давления на единицу фитингов и арматуры – 0,15 ат. Потеря напора в отборно-учетном узле – 0,25 ат.

При обычных значениях напора на входе в стояк 1,5-4,5 ат в трубе 12 мм периодическая турбулизация неизбежна, а в 16 мм трубах не наблюдается. Запас по напору для самой дальней точки – не менее двухкратного. Осталось узнать напор (давление) на входе, и можно определить, хватит ли при последовательной разводке такой, самой ходовой, трубой, давления для самого дальнего крана или придется взять пошире и подороже. Давление внизу стояка можно узнать по манометру в подвале или у эксплуатанта здания; затем отнимаем по 0,6 ат на этаж. Можно и прикинуть по соседям исходя из тех же 0,6 ат/этаж: если, скажем, через три этажа вверх из кранов еще течет, то у нас добрых 2 ат. Но в многоэтажках такой фокус не проходит: чтобы не удорожать чрезмерно квартирную разводку, там делают отдельные стояки на нижние и верхние и даже на нижние, средние и верхние этажи.

Пример расчета: второй этаж девятиэтажки; жильцы верхних этажей на воду не жалуются. Имеем не менее 4 ат напора. 11 единиц арматуры (5 тройников, 6 угольников, 1 вентиль) дают 1,65 ат потерь. Длина трубы от стояка до дальней стены кухни – 6,5 м, это еще 0,325 ат потерь. Всего, с отборно-учетным узлом, имеем 0,325+1,65+0,25=2,225 ат потерь. Многовато, нужно проверить давление манометром и, скорее всего, взять основную трубу 20-25 мм, или разводиться по параллельной схеме от гребенки, иначе в летнюю сушь можно остаться «сухим».

Примечание: отсюда ясно, насколько важно спрямлять трубы и как нежелательно их удлинять и загромождать арматурой. Зависимость потерь в трубах и арматуре нелинейная: они зависят от скорости течения, которая, в свою очередь, зависит от сечения просвета трубы

Незначительное увеличение диаметра трубы резко снижает потери, поэтому обычная для квартир разводка 20 мм трубой с отводами к точкам 16 мм в большинстве случаев работает хорошо.

В сложных случаях точный расчет можно сделать по СНиП, внутренний водопровод и канализация зданий. Там есть все нужные формулы и номограммы; расчет может сделать человек с инженерным образованием любого профиля. Нужно только иметь в виду, что на сей счет есть аж три СНиПа с одинаковым индексом: 2.04.01-85, 2.04.01-85(2000) и 2.04.01-85* «Актуализированная редакция СНиП 2.04.01-85 (Domestic water supply and drainage systems in buildings)». Правильный – СНиП последний.

Какая она самая лучшая труба?

На самом деле такой не существует. Единственны вариант, который можно сразу исключить из кандидатов для квартирной разводки – это «классические» стальные трубы.

Углеродистая сталь изначально имеет высокий коэффициент сопротивления потоку, который с годами увеличивается за счет отложений в десятки раз.

Поэтому, из такого материала нельзя, так как рано или поздно его стенки проест сквозная коррозия и случится потоп. Если же прокладывать его открыто, то выглядит это не эстетично. Все остальные варианты труб, допущенные для внутреннего водопровода, обладают гладкой внутренней поверхностью, не задерживающей отложения.

Частые ошибки

Большинство ошибок возникают на стадии проектирования. Избежать их поможет заказ проекта у специализированных проектировщиков. Все трубы не должны проходить через единственное отверстие.
Важную роль играет также соблюдение чистоты. Процесс монтажа сопровождается образованием грязи, которая летит во все стороны. Открытые концы труб рекомендуется закрывать заглушками, что поможет предотвратить попадание мусора в трубу. Соблюдение правил позволяет избежать необходимости промывки собранного участка. При сильных засорах проводится демонтаж готового трубопровода.

Сваривание пластиковых труб также может превратиться в проблему при наличии мельчайших частичек грязи на соединяемых трубах. Даже небольшое количество воды на участке пайки может привести к значительному снижению качества соединения.

Проблемы могут также возникать при дефиците запорной арматуры. Краны следует монтировать на каждом стояке, перед всеми приборами, куда подается вода. Канализационная и водопроводная трубы следует монтировать на расстоянии друг от друга. При прокладке водопроводных труб под полом следует провести их утепление, это поможет снизить теплопотери.

При проведении монтажа водопроводной системы должны соблюдаться все стандарты, правила и требования.

Центральная система водоснабжения

У центральной системы канализации и водопровода присутствует масса плюсов. Вам не нужно тратить средства на насосную станцию и сами агрегаты. Также не понадобится накопительный бак для жидкости. Что касается чистоты подаваемой воды и ее напора, то об этих показателях будет заботиться организация, которая предоставляет водный ресурс для объектов. Также предприятие может быть государственного типа, простыми словами – ЖЭК. В этом случае система канализации и водопровода может работать нестабильно: дополнительные счета за ремонт труб, наличие ржавчины, слабый напор.На фото показана масштабная система, обеспечивающая водой целый микрорайон.

При выборе централизованной системы канализации вам не придется заниматься рытьем траншей для труб, созданием колодца и т.д. Вам необходимо отправить заявку в организацию, которая работает в вашем секторе. После получения разрешения начинается работа: спецтехника подготавливает траншеи для труб, выполняется прокладка, устанавливаются счетчики.

Лучевой или коллекторный способ

Данная схема разводки водоснабжения для квартиры большой площади является оптимальным вариантом. Ее также реализуют там, где планируется монтаж большого количества сантехники. Особенность разводки этого типа заключается в наличии коллектора.

Вода из стояка сначала поступает на него, а уже потом к потребителям, которыми в данном случае являются сантехнические приборы. Подключение каждого из них осуществляется отдельно, а не последовательно как в тройниковой системе.

Еще один плюс коллекторной разводки водопровода — это наличие возможности при возникновении поломки отключать только один прибор, а не перекрывать стояк как при последовательном способе. Это же преимущество позволяет устанавливать между точкой водозабора и коллектором разные устройства — редукторы, фильтры и другие.

Имеется возможность влиять на величину давления в системе, усиливая или уменьшая водяной поток. Также можно очищать воду от нежелательных примесей или насыщать ее полезными веществами.

К недостаткам коллекторной системы водоснабжения в квартире относят:

  1. Значительная сумма затрат на ее обустройство.
  2. Требуется намного большее количество водопроводных труб по сравнению с реализацией тройникового варианта.
  3. Более сложная схема и поэтому неопытный исполнитель работ может столкнуться с серьезными проблемами уже на этапе ее проектирования.

Прежде, как провести водопровод в квартире с применением лучевого способа, сначала выбирают место расположения коллектора — с него будет происходить распределение потока холодной воды. Это же устройство потребуется смонтировать, когда горячее водоснабжение организовано по централизованной магистрали. Коллектор для ГВС размещают отдельно.

Между общими стояками и коллекторными узлами прокладывают трубы, на которых следует поставить запорные краны для водопровода в квартире. Эти элементы позволяют при необходимости полностью перекрывать подачу воды. В соответствии со сложившейся ситуацией на конкретном отрезке водопроводной системы устанавливают разные дополнительные элементы, такие, как фильтр грубой очистки, электрокраны и другие.

После завершения обустройства коллекторов, от них прокладывают трубы к каждому монтируемому сантехническому прибору. К душевой кабинке, ванне, умывальникам и раковинам подводят холодное и горячее водоснабжение. К стиральной машинке — автомату и бачку унитаза подают исключительно холодную воду.

При наличии в квартире полотенцесушителя его следует подключить к коллектору ГВС. Систему дополнительно в случае необходимости укомплектовывают фильтрами, редукторами и другими устройствами, способствующими беспроблемному функционированию водопроводов.

Между коллектором и потребителями располагают запорную арматуру, позволяющую перекрывать воду на отдельном конкретном участке при возникновении потребности в этом.

В некоторых случаях при устройстве водопровода в квартире лучшим решением будет сочетание коллекторной схемы разводки с тройниковой. Для этого к одному из ответвлений коллектора вместо одного подключают нескольких потребителей и последовательно соединяют их трубами.

Но в итоге у этой части водопроводной системы будут те же недостатки, что у тройниковой схемы. Например, при возникновении аварийной ситуации приходится полностью отключать данную часть магистрали.

Схема

Существуют две основных схемы для разводки водопровода в квартирах:

  1. Схема тройникового типа. При таком исполнении от стояка отводится труба, в разрыв которой через тройники подключается каждый потребитель. Такую систему еще называют последовательной.
  2. Схема коллекторного типа. Потребители подключаются к трубе через коллектор (специальное устройство с нужным количеством выходов под каждый потребитель). Удобство такой схемы в том, что коллектор на каждом выходе имеет запорный кран.Это позволяет отключать отдельно каждый узел водоразбора для ремонта или обслуживания, не перекрывая всю систему, при этом остальными узлами можно пользоваться без ограничений. Также при такой схеме происходит более равномерное распределение напора.

Возможно, Вас заинтересует статья о разводке труб в ванной и туалете.

Статью об особенностях коллекторной разводки водоснабжения в квартире читайте здесь.

Способы прокладки труб

Существует два способа прокладки:

  • открытый. Трубы крепятся к стене при помощи специальных опорных элементов (хомутов);
  • скрытый. В стенах (иногда в полу) делаются углубления, в которые укладывают трубы.

Первый вариант встречается в домах с относительно тонкими стенами, не позволяющими делать углубления. Такой способ проще, но, во время отделки, придется скрывать разводку за специальными конструкциями. Чаще всего делают короба из гипсокартона или иного листового материала, на который устанавливают финишную отделку. Короба отнимают пространство помещения, портят ровную форму стен. При сборке необходимо заранее продумать возможность быстрого демонтажа для выполнения срочных ремонтных работ. Многие владельцы квартир, выполняя ремонт, не учитывают опасность появления протечек или иных проблем. В экстренных ситуациях им приходится ломать отделку и впоследствии восстанавливать ее, расходуя деньги и время.

При скрытом монтаже плоскость стен и пространство комнаты сохраняется в целости. Однако, укладка финишного покрытия стен (обычно, кафельной плитки) лишает возможности доступа к трубам. Обеспечить возможность временного демонтажа кафеля невозможно. Это выдвигает особые требования к сборке и качеству соединений. Если возникнут протечки, заметить их удастся не сразу. Иногда об этом информируют соседи с нижнего этажа, у которых серьезно испорчен дорогой ремонт. Поэтому необходимо все соединения выполнять очень тщательно, без малейших ошибок.

Выбор того или иного способа — прерогатива владельца квартиры. Необходимо тщательно взвесить все за и против каждого варианта, учитывая конфигурацию квартиры, тип и состав разводки. Обычно основным критерием становится толщина стен — если они позволяют, делают скрытый монтаж.
