Разновидности канализационных труб и доборных элементов

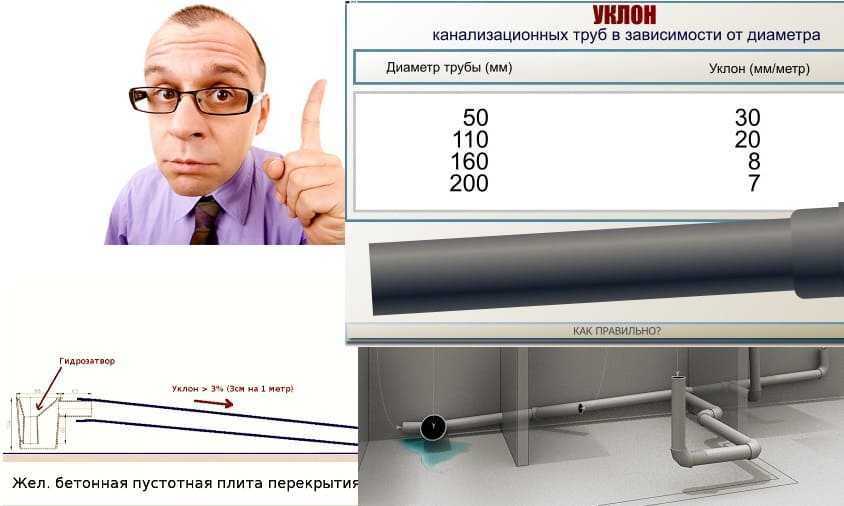

Когда невозможно выдержать нужный наклон

Когда монтаж сопровождается трудностями и, выдержать правильный угол наклона не удается, принимают следующие действия:

Расчеты, которые входят в рамки допустимых отклонений, могут применяться при прокладывании канализационной системы

Важно сделать дополнительные тройники на определенном расстоянии. Через них будет осуществляться чистка

На трудных участках сделать перепады высот. Организовать их посредством установки дополнительных колодцев. С их помощью проложить коммуникации должным образом, соблюдая фиксированные нормы. Численность колодцев может быть разной. От одного до нескольких. В зависимости от трудных случаев, протяженности канализации.

Если выдержать стандартные показатели невозможно и, работа системы не будет обеспечена должным образом путем самотека, то нужно установить фекальный насос. Устройство подойдет как для конкретной канализационной ветки, так и для всей системы в совокупности.

При прокладке пластиковых труб хозяева будут уверены, что чистка будет происходить значительно реже, чем в случае с чугунной системой. Трубы из пластика имеют гладкую внутреннюю поверхность, обеспечивающую быстрое скольжение стоков. Чугунные имеют не идеально ровную поверхность. Из-за наличия мелких зазубрин, частичек отходы будут останавливаться и нарастать быстрее.

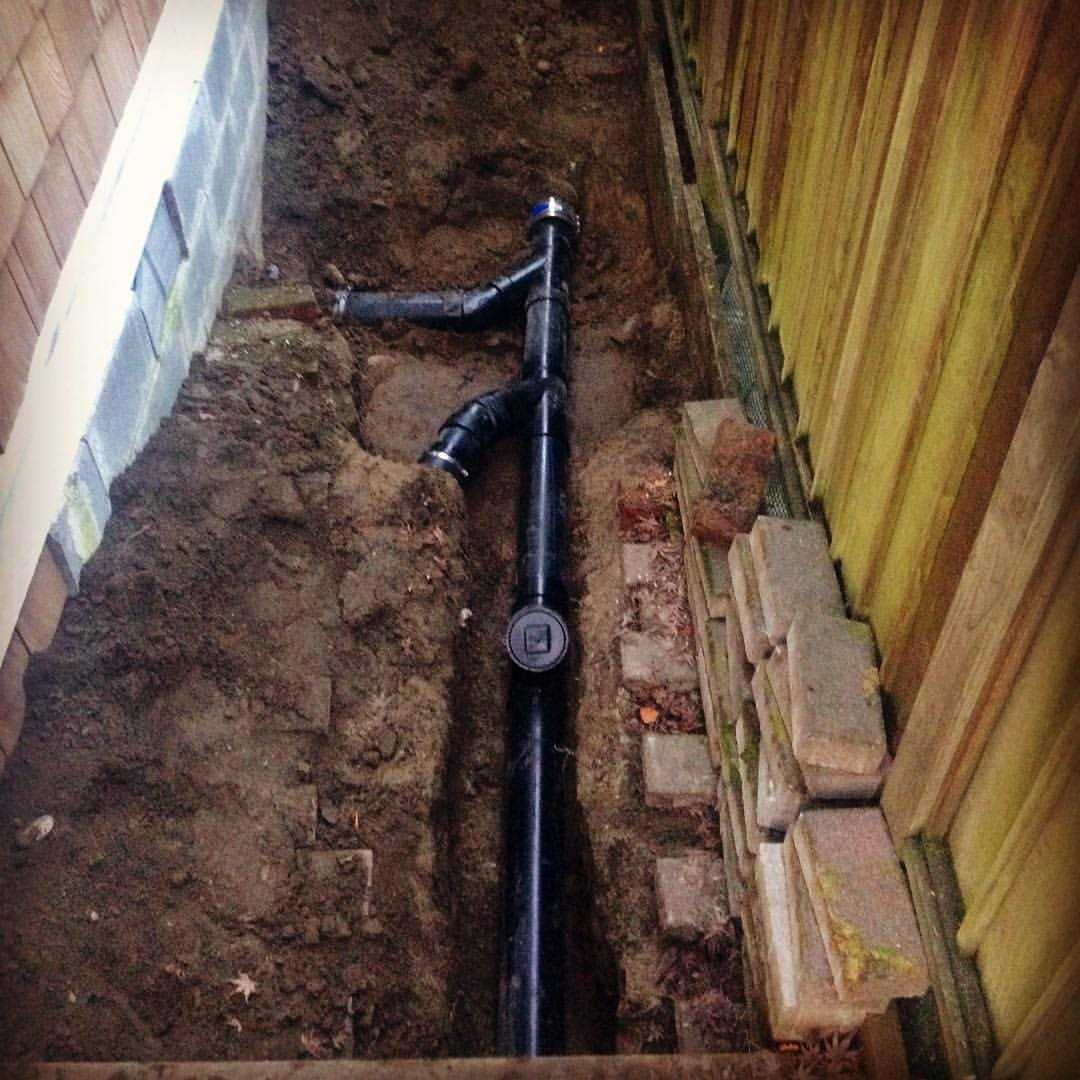

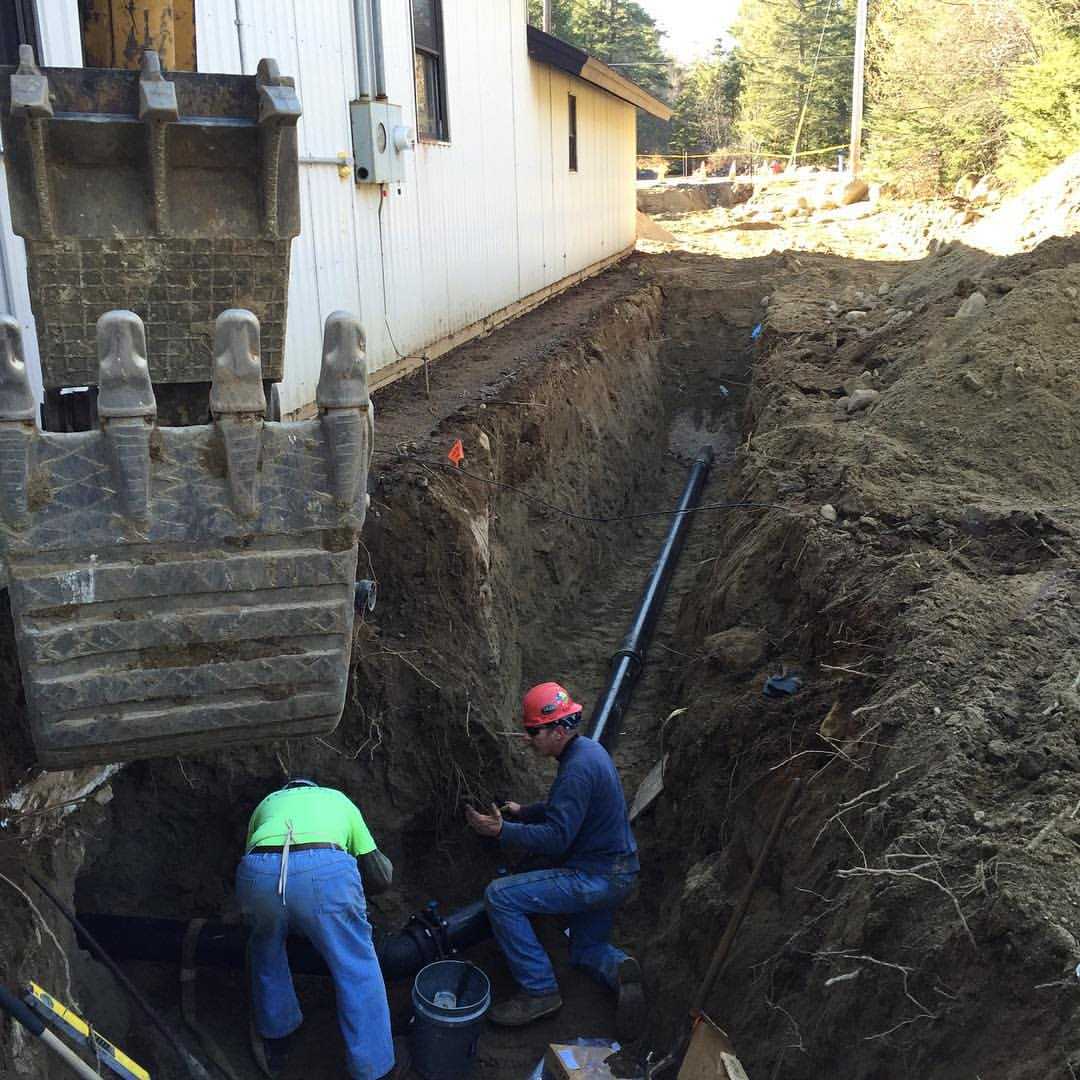

Какие трубы применять при сооружении подземного водоотведения

Для прокладки наружной канализации подходят оранжевые или коричневые трубы из ПВХ. Существует два типа цилиндрических изделий: SN4 (толщина стенки – 3 мм) и SN8 (толщина стенки – 3,2 мм).

Трубы SN4 рекомендуется укладывать в землю на глубину от 80 до 600 см, а продукцию SN8 – еще глубже.

Если система будет подвергаться нагрузкам от транспортных средств, необходимо применять изделия типа SN8, при этом глубина укладки значения не имеет.

На каждую трубу нанесена маркировка, потому выбирайте тщательнее. Некачественные конструкции послужат причиной неисправности всей системы канализации.

Такие цилиндрические изделия устойчивы к воздействию агрессивных сред. Благодаря гладкой внутренней поверхности они не подвергаются засорению, продлевая тем самым срок эксплуатации. К недостаткам подобной продукции, выполненной из поливинилхлорида, относится неустойчивость к воздействию высоких температур (более 40 °C).

На сегодняшний день в продаже представлены гофрированные трубы из полипропилена для канализации. В основном подобная продукция используется на промышленных предприятиях. Она отличается прочностью и устойчивостью к высоким температурам.

Даже если укладывать гофрированные трубы из полипропилена глубже чем на 2 м, вес грунта не деформирует изделие.

Продукция из полиэтилена отлично подходит для обустройства подземной канализации. Этот материал является довольно крепким, а гофрированная структура повышает прочность в несколько раз.

Кроме того, эти конструкции обладают отличной пропускной способностью. Они имеют гофрированную наружную и гладкую внутреннюю поверхности, за счет чего минимизируются риски появления засоров.

Редко применяемой продукцией для сооружения подземной канализации считаются асбестоцементные трубы. Они весят меньше, чем чугунные, способны выдерживать большую нагрузку и воздействие агрессивных сред. Такие изделия отличаются хрупкостью и сложностью монтажа.

Стоимость поливинилхлоридных труб намного ниже по сравнению с остальными видами изделий. Они отличаются высокой прочностью и длительным сроком эксплуатации. К недостаткам подобной продукции относится неустойчивость к воздействию высокой температуры. Трубы из ПВХ отлично подходят для обустройства канализации дачного домика.

Гофрированные изделия из полиэтилена стоят больше, зато они характеризуются стойкостью и надежностью, благодаря чему система водоотведения прослужит не один десяток лет.

Виды и область применения труб НПВХ для канализации

Наружная канализационная труба может быть напорной и безнапорной (для отвода стоков самотеком). Они выпускаются по разным стандартам и имеют разные технические характеристики.

Нормативные документы

  1. Напорная труба НПВХ канализационная, также отводы и соединительные части к ней производятся по ТУ 2248-034-73011750-2014.
  2. Изделия для самотечной канализации с кольцами в стандартном исполнении должны соответствовать ТУ 2248-050-73011750-2016.
  3. НПВХ трубы серии ПРО (с усиленными кольцами) и фасонные части к ним производятся по ГОСТ Р 54475-2011.

Важно знать, что для внутренней и наружной канализации выпускаются разные типы продукции. Для удобства пользователей они выпускаются в разных цветах: для внутренних сетей в сером, для наружных – в коричневом

Их нельзя использовать «наоборот», поскольку запас прочности изделий «для помещений» ниже и не выдержит наружных нагрузок, а стоимость трубы «для улицы» слишком велика, чтобы ее целесообразно было использовать дома, даже если требуется усиленный вариант.

Типоразмеры

Трубная продукция для внешних канализационных сетей имеет диаметр от 110 мм и выше. Наибольший диаметр в массовом производстве равен 1000 мм.  Трубы сверх этого значения могут быть изготовлены по спецзаказу. Маркировка осуществляется по внешнему диаметру. Поставка производится отрезами от 0,5 м до 6,0 м.

Труба канализационная для наружной прокладки, согласно стандартам, должна иметь толщину стенки не менее 3,2 мм. Существует продукция с толщиной стенки до 15 мм. Выпускаются в полнотелой стенкой (цельной) и с трехслойной, где между двумя слоями однородного материала находится вспененный для уменьшения веса при сохранении прочности. Трёхслойными могут быть только безнапорные трубы.

Кольцевая жесткость – еще один параметр. По нему определяется пригодность изделия к разным условиям эксплуатации:

  • SN2 – для использования на ненагруженных участках при глубине до 0,8 м;
  • SN4 – для прокладки в земле на глубине от 0,8 до 6 м с отсутствием динамических нагрузок;
  • SN8 – на глубине до 0,8 при постоянной высокой нагрузке (автотрасса), либо на глубине свыше 6 м.

Сфера применения

Канализация есть везде, поэтому применение труб из полиэтилена низкого давления практические не ограничено. Они используются для:

  • построения сетей хозяйственно-бытового, промышленного и ливневого водоотведения;
  • организации сетей водоснабжения и водоотведения с рабочим давлением до 0,5 МПа, в т.ч. дюкеров, водозаборов и глубоководных выпусков;
  • прокладки водопропускных под магистралями;
  • ремонта существующей канализационной сети;
  • прокладки кабелей и оптоволокна.

Не будет преувеличением сказать, что  ни одна область хозяйствования не осталась в стороне. Трубы для канализации из современного ПНД высокой плотности используются на жилых и производственных объектах, в сельском хозяйстве, при строительстве аэродромов, в тяжелой промышленности, на закрытых стратегических объектах.

Виды пластика, применяющегося для канализационных труб

Итак, рассмотрим такое изделие как канализационная труба: пластик, вернее его вид, имеет большое значение, и не весь он одинаково хорош для данного применения. Для производства канализационных труб используется несколько полимерных материалов, которые имеют либо универсальное, либо специфическое использование.

Полипропилен

Когда говорят об обилии преимуществ, которые имеют пластиковые трубы для канализации, по большей части имеют в виду именно полипропилен. Этот материал и вправду обладает целым букетом достоинств:

  • Продолжительный срок службы. Специалисты прогнозируют, что он будет служить не меньше 50 лет, причем подчеркивают, что это – минимум, а при соблюдении всех условий эксплуатации он прослужит лет 100.
  • Низкая теплопроводность. Данное свойство препятствует образованию конденсата и избавляет от необходимости утепления почти на всем протяжении системы.
  • Устойчивость ко всем видам коррозии. Полипропилен не вступает в реакцию с агрессивными химическими веществами, что не только продлевает срок службы трубопровода, но и  исключает возможность засорения, так как внутренняя поверхность трубы всегда остается гладкой и не задерживает на себе загрязнения.
  • Устойчивость к перепадам температур. Под действием как пониженных, так и повышенных температур, материал не теряет своей прочности, долговечности и не меняет линейные параметры. Это свойство дает возможность устанавливать трубы из полипропилена как на внутреннюю, так и на наружную часть канализации.

Поливинилхлорид

Этот материал также обладает прочностью и долговечностью, а его стоимость имеет более низкий уровень, чем цена полипропиленовых изделий, но существует ряд недостатков, которые при  определённых условиях могут считаться существенными и делают данный материал не самым лучшим вариантом для применения. К их числу относятся хрупкость при минусовых температурах, низкая огнестойкость, а также выделение ядовитых веществ при возгорании.

Полиэтилен

Полиэтилен высокого давления, используемый для производства канализационных труб, также обладает такими преимуществами, как высокая устойчивость к химическим реагентам, долговечностью и низкой теплопроводностью, однако, он не способен выдержать такую высокую температуру, как полипропилен, и недостаточно противостоит механическим повреждениям и ультрафиолетовому излучению.

В целом, все полимерные трубы имеют малый вес, легки в монтаже и обладают высокой степенью устойчивости к различным химикатам.

Рекомендации по установке ПВХ-труб в многоэтажном доме

Для того чтобы смонтировать дренажную систему в многоэтажном
доме следует придерживаться определённых рекомендаций и правил.

Одним из главных в списке правил считается обеспечение доступа
воздуха в канализационную систему. Если его не будет, тогда во время смыва
создаётся пониженный уровень давления, что ведёт к засасыванию водяного затвора
внутрь.

В пятиэтажном доме для стояка достаточно использовать диаметр канализационной трубы для унитаза, который равен ста миллиметрам. Когда количество этажей будет большим, необходим вариант с диаметром 150 мм. На участках системы, являющимися общими для двух и более стояков, а также в месте выхода на колодец устанавливается труба с диаметром 200 мм. Как было отмечено, чугунная труба в процессе эксплуатации меняет внутренний диаметр в меньшую сторону. С пластиковыми изделиями такого произойти не может, так как их поверхность гладкая и отложения на ней не остаются.

Вам также может понравиться — Уклон канализационных труб по СНиП

Важно знать

При организации верного угла наклона трубы и отсутствии на внутренних стенках заводского брака в виде шероховатостей или неровностей, не остаётся на стенках грязи (песок вместе с илом). Таким образом, при замене металлической конструкции пластиковым аналогом можно использовать элементы меньшего диаметра. К примеру, если в доме изначально была установлена чугунная труба пятидесятка, то заменить её можно пластиковой сороковкой. Или же труба канализационная пластиковая 110 мм — такие размеры позволят поменять 120 миллиметровый чугунный аналог.

Следует помнить и о том, что любое суженое место в канализации считается потенциально опасным для появления засорений. Каждое соединение, расположенное в горизонтальной плоскости, стоит осуществлять при помощи косых тройников. Применять прямоугольные соединители можно лишь в местах стыковки стояка с горизонтальным участком. Такой тип монтажа позволит избежать нюансов, связанных с удалением засоров.

Следует придерживаться

Кроме того, следует придерживаться и таких рекомендаций:

Между двумя ближайшими соединениями креплений должно быть
расстояние, соответствующее значению не менее 10 диаметров.
На длинные участки, а также при смене направления
движения потоков, необходимо монтировать специальные элементы под названием
ревизия. Они служат для очистки при возможном засорении.
Оптимальный параметр уклона равен 20 мм. При значении
значительно меньшем указанного, стоки будут сливаться очень медленно

Если,
наоборот, увеличить уклон, тогда вода создаст много шума и система может
засориться гораздо быстрее.
При использовании поливинилхлорида важно помнить о том,
что этот материал расширяется в случае воздействия высокой температуры.
Для резки использовать следует болгарку или ножовку.
Далее необходимо в обязательном порядке снять фаску.

Монтаж системы канализации не вызовет сложностей даже у начинающего мастера

Важно внимательно подобрать диметр труб в соответствии с просчитанными параметрами

Труба канализационная рыжая, оранжевая и коричневая

Они предназначены для внешней канализации, которая к тому же является самотечной. Стандартный диаметр ПВХ-материалов для внешней канализации составляет 110, 125 и 150 мм, длина — 500, 1000 и 2000 мм.

Температурный режим у них ниже, чем у белых, не превышает 45 градусов.

Такой вид трубы более жесткий и прочный, состоит из нескольких слоев. Сделана для того, чтобы выдерживать грунтовое давление вне зависимости от того, насколько велико промерзание. Поэтому они идеально подходят для прокладки наружной канализации.

Материал в центральной своей части состоит из полихлорвинила, этим и объясняется более низкая теплопроводность. Этот материал имеет пористую структуру, от этого и снижается теплопроводность поверхности.

Принимая во внимание параметр толщины стенок, материал можно разделить на 2 класса SN4 и SN8. Они различаются в зависимости от глубины прокладки

Чем глубже заложение, тем толще нужна труба. Толщина материала у первого класса – 3 мм. У второго – 3,2 мм.

Однако несмотря на прочность, их нельзя использовать под магистралями. Она выдержит давление, но изогнётся, что в итоге вызовет засор или поломку.

Из чего состоит внутренняя канализация

Внутренняя канализация состоит из сантехнических приборов и труб, что выполняют отвод отработанной воды в наружные устройства для очистки. Внутренняя система трубопровода на завершительном участке проходит через стену или перекрытия здания и выходит наружу, где по системе внешней канализации выводит водостоки и нечистоты прямиком в септик.

Составные элементы внутренней канализации:

  • Сантехнические приборы (унитаз, сливной бачок, раковина, ванна, умывальник). Все сантехнические приборы комплектуются устройством гидрозатвора. Исключение составляет только унитаз;
  • Канализационные стояки;
  • Отводные линии;
  • Вентиляционные трубы;
  • Устройство обратного клапана.

Для отвода стоков от сантехнических и бытовых приборов используются трубы диаметром 50 мм, а для слива воды в унитазе и прохода по стояку необходимо применять трубы диаметром 110 мм.

Схема внутренней канализации частного дома

Трубы из пластика

Канализационные трубы из полиэтилена получили широкое распространение. Они востребованы в коммунальных и хозяйственных сетях, используются при организации внутренней и внешней канализации.


Ключевые достоинства продукции.

  • Малые эксплуатационные затраты. Полипропиленовые канализационные системы не требуют ухода. Они не подвержены коррозии, могут прокладываться в открытом грунте. Продукция устойчива к перепадам температур и воздействию агрессивных сред.
  • Обширный сортамент. Размеры пластиковых труб варьируются в широком диапазоне. Предлагаются решения для типовых и нестандартных объектов.
  • Гладкая поверхность. Пластиковые изделия не имеют шероховатостей. На них не задерживаются жир и грязь. Это минимизирует риск образования засоров.
  • Простота использования. С полимерной продукцией легко работать. Несмотря на значительную толщину стенки, она имеет малый вес.

Длина канализационных труб зависит от диаметра и серии. Клиент может заказать нетиповые изделия, имеющие повышенную протяженность.

Размеры полимерных труб


Какого диаметра бывают трубы для канализации? Нормативная документация предлагает три рекомендуемых размера:

  • 50 мм;
  • 90 мм;
  • 110 мм.

Ответить на вопрос, какой толщины применяются стояки канализации, помогут действующие ГОСТы. Согласно установленным правилам, минимальная толщина стенки трубы — 3,2 мм.

Особенности

Канализационные трубы ПВХ изготавливаются из особенного вида термостата, который сохраняет свою форму. Он называется поливинилхлорид. Используют такие трубы в основном для внутренней канализации.

Они более качественны благодаря применению стабилизованного хлора и этилена. Это материалы, которые не только не поддаются воздействию разных химических веществ, но и обеспечивают большую устойчивость к коррозийным явлениям. Внутренние ассенизационные системы труб окрашены в серый цвет и применяются для того, чтобы установить в середине помещения отвод для канализационных стоков.

Особенности монтажа

Напорные и безнапорные системы канализации на основе продукции из непластифицированного поливинилхлорида могут монтироваться следующими способами:

  1. Посредством раструбных соединений с эластичными уплотнениями (метод «простого надвигания» одной трубы на другую). Группа ПОЛИПЛАСТИК производит трубы ПВХ как с обычными, так и с усиленными уплотнительными кольцами (серия «ПРО»). При использовании усиленных уплотнительных колец обеспечивается надежное герметичное соединение труб, исключается смятие и выталкивание кольца из канавки при неквалифицированном осуществлении раструбного соединения.
  2. С использованием компрессионных, фланцевых, прессовых и резьбовых фитингов, как для соединения с изделиями из НПВХ, так и из других материалов и оборудованием.
  3. Методом склеивания с применением специальных клеевых составов.

Фитинги для канализационных труб

Монтаж канализационных труб из определенного материала подразумевает применение соответствующих видов фитингов (приспособления соединяющие трубы между собой).

Классификация фитингов обусловлена методом монтажа труб, они бывают:

  • резьбовые;
  • фланцевые;
  • компрессионные;
  • самофиксирующиеся и т.д.

Чугунные, металлопластиковые или пластиковые трубы для канализации – какие лучше? На этот вопрос легко можно ответить, проанализировав все недостатки и преимущества того или иного материала из которого они изготовлены.

Итак, подведем итоги. Существуют разнообразные канализационные трубы — как выбрать, это вы должны решить самостоятельно. Следует учесть, в какой грунт будет монтироваться труба, для наружной или внутренней канализации. Определиться, каким методом будет осуществляться установка труб, но это следующая тема, которую вы можете изучить на нашем сайте.

Эксплуатационные особенности

Сегодня трубы канализационные для наружной канализации из НПВХ активно «проникают» во все сферы хозяйствования, заменяя бетон, сталь, чугун.

Преимущества труб НПВХ для наружной канализации

  1. Стойкость к коррозии, образованию окислов, пленок, зарастанию рабочего просвета.
  2. Не требуется катодная защита.
  3. Устойчивость к воздействию агрессивных сред, включая кислоты, щелочи, абразивы.
  4. Стабильная пропускная способность до конца срока службы.
  5. Меньший, по сравнению с чугуном и сталью, вес.
  6. Оцененный срок службы 50 лет (более невозможно оценить из-за недавнего начала использования).
  7. Снижение затрат на погрузо-разгрузочные работы и доставку.
  8. Простой монтаж без применения тяжелой техники.
  9. Облегченные требования к персоналу, осуществляющему укладку.
  10. Доступность для сетей любого назначения и сложности.
  11. Адаптивность при подключении к оборудованию за счет широкого спектра фасонных изделий.
  12. Гигиеническая и экологическая чистота – в стабильном состоянии не выделяют вредных веществ и не образуют продуктов гниения.
  13. Не подвержены деформации при низких температурах.

Минусы НПВХ труб

  1. Небольшой диапазон рабочих температур (от -5 до -60С для большинства марок)
  2. Подверженность порче грызунами.
  3. Выделение токсинов при плавлении.

Минусов существенно меньше, что и делает этот вариант привлекательным. При небольшом навыке, труба ПВХ наружная в небольших масштабах может быть смонтирована самостоятельно.
