Автоматика для ворот: нюансы выбора оборудования и его установка

Особенности

В конструкции откатных ворот присутствуют такие элементы:

  • направляющие;
  • щит;
  • ролики;
  • рама;
  • привод электрического типа.

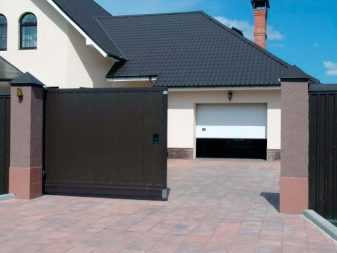

Основная характеристика сдвижных ворот отражена в их названии. Конструкция, обладающая высоким уровнем прочности и долговечности, словно откатывается в сторону, именно поэтому подобный вариант очень популярен и востребован в наше время. Конструкции такого вида представляют собой раму прямоугольного типа, которую обшивают специальными панелями. Профиль выполнен из высокопрочного алюминия или из нержавеющей стали.

Роль конструкции несущего типа выполняет силовая рама, выполненная из металла. Ее обязательно бетонируют для улучшения основных эксплуатационных свойств. Направляющие – это элементы, которые расположены сверху рамы. Уловители находятся с противоположной стороны от данных деталей. Есть нижний и верхний элемент. Ролики устанавливают так, чтобы они находились на равном расстоянии друг от друга. Для их монтажа достаточно выделить два участка в общей конструкции.

Электрический привод – это надежный механизм движения. Им управляют с помощью дистанционного пульта или специальной кнопки. Надежный автоматический механизм позволяет с легкостью открывать и закрывать ворота даже в плохую погоду. Есть три вида раздвижных ворот, которые популярны в наше время:

Рельсовые

Ворота рельсового типа отличаются компактными размерами. Пользоваться ими комфортно и легко. Рельс, проложенный на земле, служит основой для установки полотна на колесиках. Разнообразные механические воздействия не влияют на вид ворот.

Подвесные

Универсальные подвесные ворота устанавливают на промышленных объектах. Это огромные конструкции, монтажом которых должны заниматься настоящие профессионалы. Злоумышленники не смогут взломать такие ворота. Негативные факторы не отражаются на их первоначальном виде.

Консольные

Конструкции консольного типа пользуются популярностью на мировом рынке. Это бесшумные устройства, которые не требуют готового проема для установки. В конструкции модели присутствует очень много элементов, с разнообразием которых не разберется человек без опыта.

Это основные особенности современных откатных конструкций. Вы можете сделать выбор в пользу любого из вариантов, определившись со своими потребностями и особенностями места монтажа ворот.

Полезные советы

Автоматические ворота обладают высокими показателями надежности, прочности и долговечности, но со временем могут возникнуть определенные неисправности, ведь детали изнашиваются. Все виды механизмов нуждаются в обслуживании, поскольку только в таком случае можно рассчитывать на их длительный срок службы. Владельцы ворот нередко прибегают к услугам срочного ремонта, чтобы найти выход из ситуации.

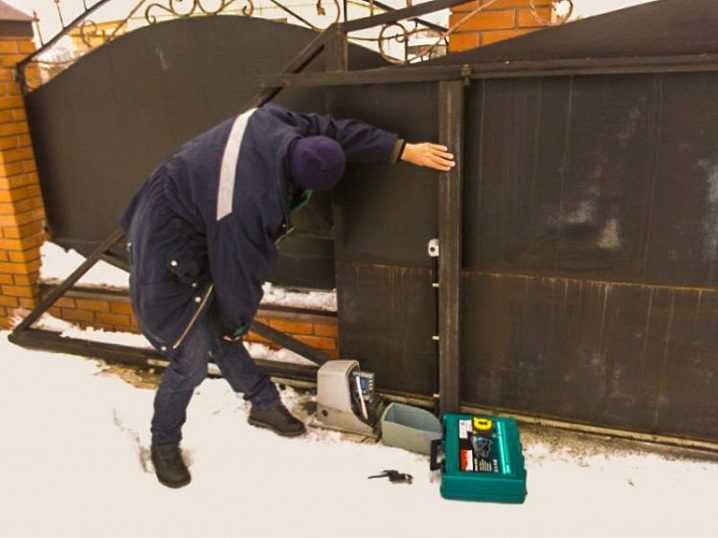

Только ремонт позволит справиться с проблемой, поскольку сломанные подвижные ворота могут нарушить ваши планы, а также помешать вам выполнить важные дела.

Ворота обслуживаются сервисными службами, ведь это неотъемлемая часть их комфортной эксплуатации. В особенности, это касается той ситуации, когда ворота установлены на промышленном объекте. Если вдруг они выйдут из строя, предприятие может понести значительные убытки. Хоть преимущества откатных ворот очевидны, они не защищены от поломок. Обычно неисправности могут возникнуть из-за того, что человек пользуется конструкцией неправильно.

Если говорить о неправильном процессе эксплуатации конструкции, то здесь все должно быть понятно. Если управлять воротами в ручном режиме, можно произвести манипуляцию, которая выведет из строя деталь ворот. Если речь идет об автоматической работе конструкции, то внутрь могут попасть посторонние предметы, которые не дадут воротам свободно перемещаться. Сюда же можно добавить и то, что сотрудники современных предприятий чувствуют абсолютную вседозволенность. Они начинают самостоятельно ремонтировать конструкции, если те вышли из строя. В результате поломка становится еще более масштабной. Именно после подобных вмешательств может понадобиться капитальный ремонт ворот.

Избежать их можно, если пользоваться услугами регулировки и настройки конструкций. Их предлагают многие сервисные службы. Если подобное регулирование не осуществляется, то человек столкнется с необходимостью в проведении капитального ремонта конструкции. В результате предприятие понесет немалые убытки. Разнообразные поломки могут быть вызваны тем, что обслуживанием ворот занимаются сотрудники с недостаточным опытом работы. Нужно провести работу с персоналом, отправить работников на курсы повышения квалификации, чтобы исключить риск выхода ворот из строя.

Обратите внимание на то, что лучше предотвратить поломки, поскольку ремонт может влететь в копеечку. Также нередко невозможно починить ворота из-за того, что в магазинах нет нужных для них комплектующих

В ремонте вам может быть отказано из-за того, что проводить ремонт нецелесообразно. Может оказаться, что намного дешевле установить новую конструкцию, чем ремонтировать вышедший из строя вариант. Никуда не деться и от такой проблемы, как пренебрежение плановым техническим обслуживанием. Данное направление деятельности – это прерогатива специальных организаций, которые обладают немалым опытом, но и это не должно успокаивать полностью.

Он без особых проблем обнаружит, в чем проблема, а после займется процессом ее устранения. Первые признаки, которые говорят о наличии неисправности, игнорировать нельзя. Если вдруг ворота перестали хорошо открываться или закрываться, не медлите с их техническим обслуживанием. Благодаря услугам специалистов у вас будет возможность сэкономить финансы на решении проблемы.

Чаще всего, поломка ворот сопровождается различными проявлениями, которые ей предшествуют. Это могут быть сторонние громкие звуки, которых ранее вы не слышали. Также конструкция может перекоситься или же перестать плотно закрываться. Вышедшие из строя ворота работают с шумом и с прерываниями. Нередко установкой ворот занимаются профессионалы без должного опыта, именно поэтому они совершают определенные ошибки, которые приводят к проблемам в дальнейшем. От данных факторов невозможно защитить даже электрические системы, стоимость которых очень высокая.

Если люди будут внимательно и ответственно относиться к техническому состоянию ворот, то они смогут продлить срок службы конструкции. Необходимо регулярно инструктировать сотрудников касательно вопросов про обслуживание ворот. Также обязательно приглашайте на свой объект профессионалов, чтобы избежать серьезных поломок и необходимости проведения капитального ремонта.

Особенности

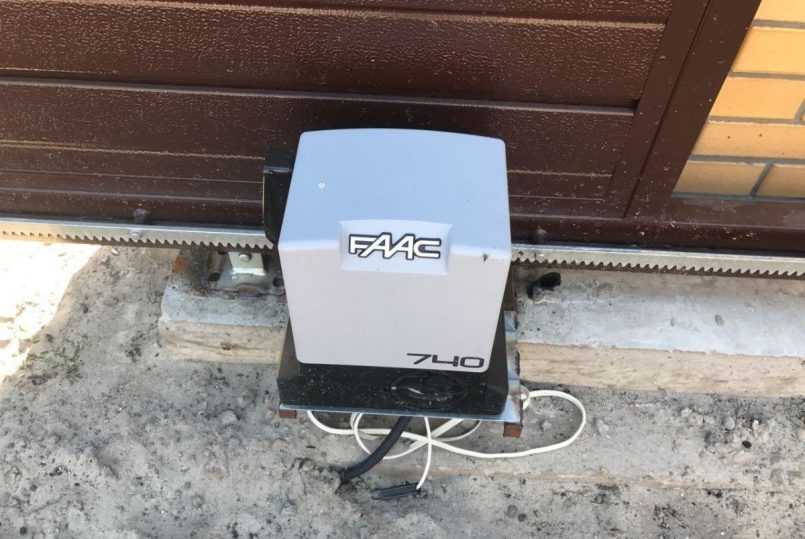

Электропривода включают различные электронные и механические узлы. Они, в свою очередь, отвечают за разные функции. Автоматика срабатывает исправно благодаря четкой слаженной работе механизмов. Управляемое движение откатным воротам обеспечивают следующие узлы:

  • мотор, редуктор;

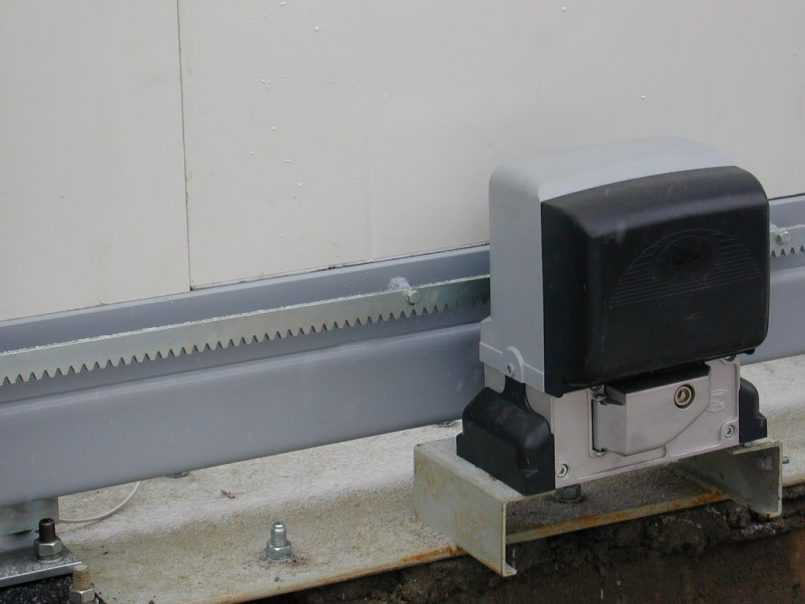

  • планка с зубчиками, которая дает усиление от мотора на конструкцию;
  • привод;
  • управляющие цепочки.

Включение автоматической системы происходит в момент замыкания контактирующих элементов. При замыкании данные передаются по управляющей цепочке движком. Действие мотора начинается в точке, когда на материнское устойство попадает передачик от брелока/пульта.

В момент перемещения створок ворот в нужную точку мотор останавливается за счет подачи сигнала специальным датчиком. Через некоторый промежуток подключается временное реле, ворота закрываются. Эта особенность электрики приемлема для любых ворот: раздвижных, подъемных, прочих. Автоматизация процесса закрытия требует установки временного интервала. Пока не достигнута точка исходного положения, двигатель не отключается.

Вышеописанный состав автоматики откатных ворот можно охарактеризовать как минимальный, но достаточный комплект. В качестве дополнительных элементов предусмотрите:

  • Фотоэлементы. Основное их предназначение – остановка действия автоматики при появлении в проеме ворот препятствия.
  • Сигнальную лампу. Она мигает во время работы привода автоматики.
  • Выносную антенную систему. Она увеличивает дальность улавливания сигнала пульта.

Главный компонент любого комплекта автоматики – двигатель. Варианты бывают подходящими под трехфазный или двухфазный счетчик. Специалисты рекомендуют трехфазный вариант с соединением обмоток типа «звезда». Это будет способствовать лучшей пусковой способности двигателя, а значит, автоматика будет максимально эффективной.

Если трехфазный счетчик отсутствует, подойдет однофазный конденсаторный движок. Работоспособность этого прибора ниже. Разница особенно заметна при пуске автоматики. Например, значение двигателя конденсаторного типа составит от 1 до 2,5 кВт. Частота вращения движка – от 500 до 1000 оборотов в минуту.

Детали системы, как правило, дорогостоящие, но есть варианты замены. В качестве основного составляющего элемента может выступать силовой моторчик от стиральной машины

При подключении движка важно правильно определить концы обмоток. Измерьте силу сопротивления мультиметром

Пусковая обмотка будет иметь большее значение.

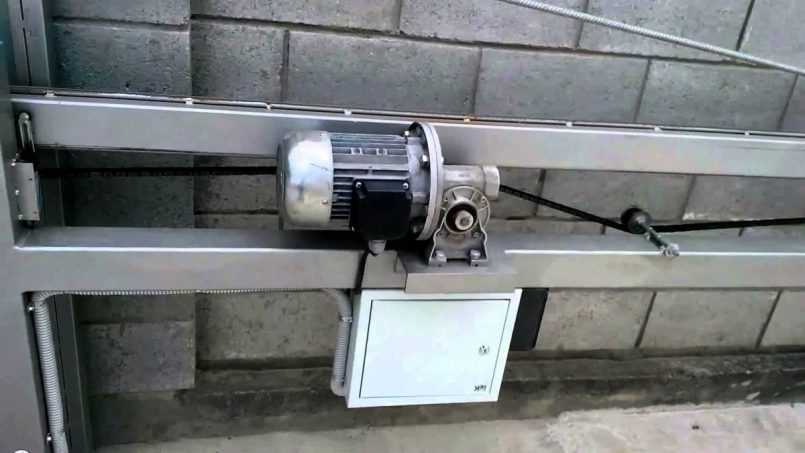

Заменой редуктору послужит ременная передача

Уделите внимание механизму с независимым валом, на нем должно быть два подшипника. Правильно центрируйте вал, так как на него устанавливаются две трансмиссии

Виды и принцип работы

Все разновидности откатных ворот функционируют благодаря роликовым каретками и специальному направляющему рельсу. Механизм обеспечивает не только подвижность полотна, но и передачу нагрузки на несущие балки и опоры. По типу конструкции ворота бывают подвесные, с опиранием на наземный рельс и консольные, то есть с системой крепления на одном из концов.

Устройство откатных подвесных ворот

Подвесные

Такие ворота чаще используют на промышленных предприятиях. Полотно с роликами подвешивают на горизонтальную балку, опирающуюся в трех точках. При движении ворота сдвигаются в сторону как шторы. Все нагрузки воспринимаются несущей конструкцией, которая должна быть достаточно мощной и устойчивой.

Преимущества подвесных ворот — высокий ресурс работоспособности, небольшое пространство для отката. Недостаток — верхний рельс строго ограничивает габариты транспорта, что заставляет ставить высокие столбы. В загородном строительстве такие системы не очень популярны, поскольку требуют достаточно больших затрат материалов и труда.

Но если входная зона оборудована навесом, необязательно делать новые опоры. Можно использовать готовые стойки, а верхнюю балку сконструировать разборной. Тогда для проезда грузовика достаточно снять съемную часть, а затем поставить ее на место.

С опорой на нижний рельс

Эта конструкция проста и надежна. Полотно на роликах перемещается по направляющей, установленной в уровне дороги. Нет несущих балок, вся нагрузка передается на наземный рельс и боковые опоры. Наверху столба закреплен дополнительный ролик для удержания ворот при движении.

Для хорошего скольжения и бесперебойной работы механизма нужно тщательно очищать въезд от снега, льда, мусора, наносимого ветром или колесами автомобилей. Просвет дороги в условиях частной застройки не всегда возможно поддерживать в идеальном состоянии, поэтому откатные ворота с нижним рельсом устанавливают в районах с малоснежной зимой.

Консольные

Конструкции этого типа сложнее в изготовлении, чем другие, но не имеют таких недостатков, как ограничения по высоте или контакт с наземным рельсом. Роликовый механизм и удерживающая его опора расположены сбоку проема и закреплены на отдельном фундаменте. Консольная балка с приваренным к ней полотном движется по роликам. На ответном столбе находятся ловители. От раскачивания ворот удерживает верхнее направляющее устройство.

Чаще всего несущая балка крепится чаще внизу, но бывают разновидности с консолью сверху или посередине. Такое решение удобно, если электропривод зимой часто заметает снегом. Приподняв его над землей, можно избавится от этой проблемы.

Виды консольных ворот

Этапы монтажа и цена вопроса

Для того чтобы в дальнейшем при использовании откатных ворот не возникало проблем, к вопросу их приобретения надо подойти со всей тщательностью. Для начала определиться с типом установки и внешним видом конструкции. В частности, выбрать материал.

Откатные ворота могут быть металлические, свареные из профиля, труб или иметь внушительный кованый дизайн. Кованая конструкция, например, сразу подчеркнет статус и продемонстрирует респектабельность охраняемых владений.

Подготовка и монтаж производятся в несколько этапов:

  • оценка места установки;
  • подбор габаритов и учет веса конструкции;
  • создание подробного чертежа;
  • закупка материалов и фурнитуры;
  • нанесение разметки;

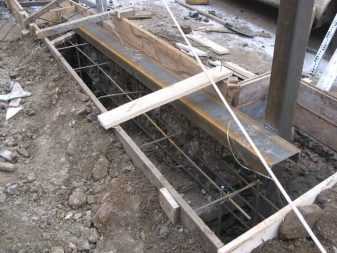

  • обустройство фундамента;
  • изготовление воротного полотна;
  • монтажные работы.

Стоимость откатных ворот с установкой зависит от нескольких параметров, которые учитываются при составлении сметы:

  • тип откатных ворот;
  • широта проема;
  • длина направляющей;
  • вес и количество крепежей;
  • качество фурнитуры;
  • наличие/отсутствие привода.

О тонкостях монтажа откатных ворот смотрите далее.

Страна производитель

Сейчас на рынке чаще всего можно встретить приводы для откатных ворот из нескольких стран – отечественные, китайские, итальянские и немецкие.

Мы выделили именно четыре страны потому, что подавляющее большинство продукции производится именно в них. Естественно, есть и другие поставщики, но их доля значительно меньше.

С другой стороны, есть Doorhan – отечественный производитель, продукция которого идеально подходит для морозного климата.

Если же говорить о цене, то отечественные приводы в среднем продаются примерно за 10 тысяч рублей, в то время, как за зарубежный аналог иногда приходиться платить чуть ли не в три раза больше.

Варианты наполнения

Вариант наполнения ворот любого типа влияет не только на прочность и надежность изделия, но и на его комплексный дизайн. При выборе того или иного материала необходимо в первую очередь четко понимать, насколько интенсивно будет использоваться конструкция, в каких климатических условиях будет установлено полотно и есть ли необходимость в дополнительном декоре.

Мы предлагаем широкий ассортимент наполнения из профнастила, поликарбоната, литых столбов, а также металлические полотна и множество других вариантов. Все предлагаемые изделия изготавливаются в разнообразных цветовых оттенках и текстурах по Ral-карте. В дополнение к этому возможно изготовление полотна с использованием необычного декора: ковки, орнамента, узоров, литых элементов.

Откатные ворота с наполнением из профнастила

Палитра цветов и фактуры профлиста для наполнения откатных ворот

Наполнение полотна откатных ворот решеткой из сварного профиля

Комбинированное наполнение полотна откатных ворот с элементами ковки

Откатные ворота с наполнение из поликарбоната с ковкой

Характеристика откатных ворот

Раздвижные ворота чаще всего выполнены из стали, что позволяет им достаточно хорошо защищать владение от злоумышленников, которые могут попытаться проникнуть на вашу территорию или в помещении,  в случае откатных гаражных ворот. Однако могут быть сделаны также из легких и простых в монтаже панелей, например когда вся территория ими ограждена

Таким образом создается единство всего сооружения ворот и забора, немаловажно также и то что такие решения в последнее время считаются современными, и как следствие являются популярными

Независимо что вы предпочитаете, кованные заборы или панельные ограждения, раздвижные ворота являются очень функциональным решением(это не означает что они лишены эстетических достоинств).

Распространенные ошибки

Самостоятельная установка подобных конструкций – это то, от чего не застрахован ни один человек.

Есть наиболее распространенные погрешности, которые часто встречаются в процессе выполнения подобных работ:

  • ошибки в процессе подготовки основания для установки конструкции;
  • неправильно прикрепленные комплектующие, которые выходят из строя раньше времени;
  • нередко ворота начинают издавать громкие скрипы в процессе эксплуатации. Причиной этому может быть песок, который попал в подшипники. Его можно удалить, исправив проблему. Причиной появления скрипов может стать и такая ошибка в процессе установки конструкции, как неправильное определение расстояния между опорами;

Требования к установке

Нужно заранее осмотреть ту территорию, где будут установлены откатные ворота. Также вам необходимо убедиться в том, что на участке можно заниматься монтажом конструкции подобного вида. Чтобы не совершить ошибку, внимательно осмотрите проем и ту территорию, которая к нему прилегает:

Чтобы створка откатывалась без всевозможных препятствий, следите, чтобы свободного пространства было достаточно для подобных целей. Чтобы ворота функционировали в нормальном режиме, оставляйте примерно полторы ширины проема вдоль забора. Также расстояние в глубину участка должно достигать 40 см;
помните о том, что створка, которая сдвигается, будет двигаться со стороны забора, расположенной внутри

Данный фактор стоит принять во внимание в процессе создания планировки территории, во время высадки деревьев, а также прочей растительности;

  • калитка не должна помешать свободному перемещению створки, поэтому лучше сделать так, чтобы она располагалась с противоположной стороны. Достойным решением станут ворота, калитка которых встроена в общую конструкцию. У такого варианта есть высокий порог, который является ее основным недостатком. Он усложняет проход пожилым людям и детям;
  • чтобы открытие или закрытие полотнища было оптимальным, понадобится ровный рельеф. Если на территории есть бугры, наклоны или впадины, то нагрузка на автоматику увеличится, что выведет ее из строя раньше времени.

Это те требования, которые необходимо соблюдать в процессе монтажа откатных ворот. Если все они будут выполнены, то установка конструкции не вызовет у вас никаких проблем. Вы сможете пользоваться откатными воротами, не сталкиваясь со сложностями, которые могут вызвать определенный дискомфорт.

Автоматика для ворот – что это такое

Большинство владельцев загородных домов стремятся оснастить ворота специальной автоматикой. Это высокотехнологичное оборудование позволяет открывать и закрывать створку входной группы путём нажатия кнопки на пульте управления. В результате удаётся защитить свой участок от недоброжелателей и повысить удобство эксплуатации ворот.

Высокотехнологичное оборудование выполняет защитную функцию

CAME

На первом месте рейтинга итальянский производитель автоматики, который выпускает товары не только для гаражей, дворов и территорий, но и занимается полной автоматизацией управления зданиями. Ассортимент продукции содержит моторчики с кронштейнами для распашных ворот, системы открытия для секционных подъемно-поворотных, двигатели с блоками управления для откатных створок. По мощности автоматика и исполнительные механизмы рассчитаны как на бытовое, так и промышленное использование. Действует бренд с 1972 г и сегодня имеет 480 официальных дилеров в 118 странах, включая Россию. Покупатели особенно хвалят в отзывах линейку Axi Brown, которая не имеет выступающих частей и предназначена для установки на ворота, которые вплотную прижимаются к колоннам при распахивании. Для кованых изделий производитель предлагает отдельную серию Krono, максимально сливающуюся с витыми прутьями.

По мнению наших экспертов — это лучший производитель в рейтинге ввиду сочетания габаритов и мощности моторов. Небольшая автоматика способна распахнуть створку весом в 1000 кг и длиной 8 м.

Достоинства

  • есть приводы на 220 и 24 V;
  • регулируемое время открывания;
  • автоматика выпускается для всех видов конфигураций металлоизделий;
  • масса откатных створок может достигать 3500 кг;
  • удобные пульты управления.

Недостатки

  • высокая стоимость;
  • угол открытия не превышает 90 градусов;
  • для качественного крепления кронштейнов необходимы закладные в колоннах.

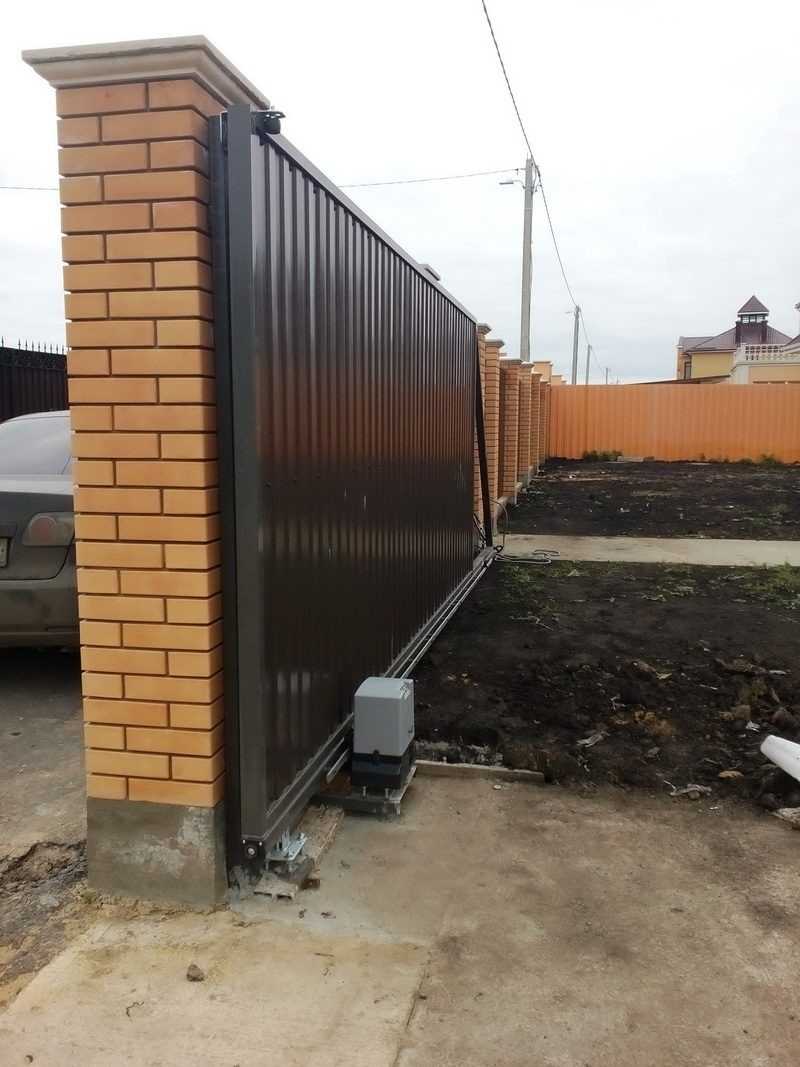

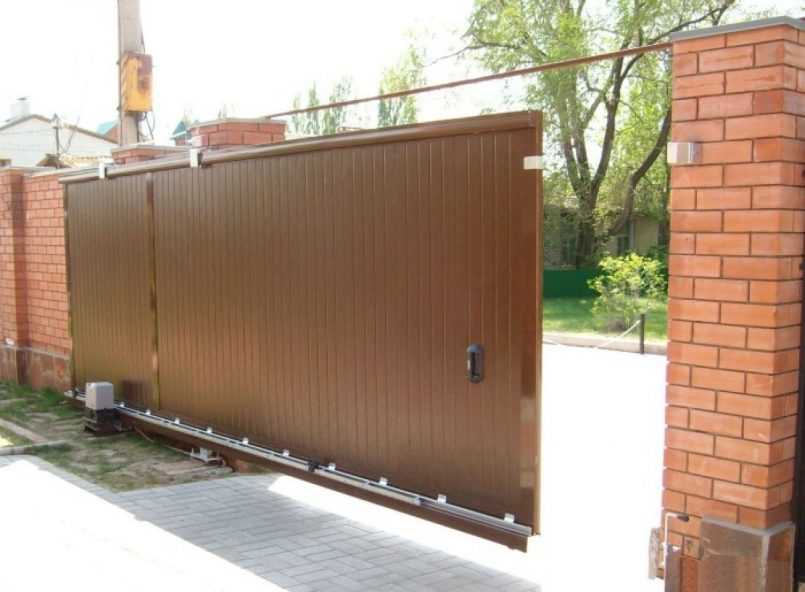

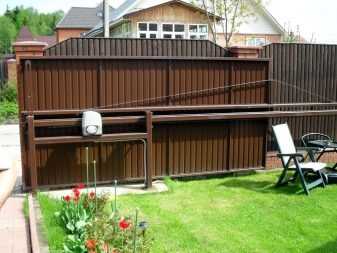

Устройство откатных ворот с электроприводом

Термин «откатные ворота» происходит от принципа их работы. Базовую конфигурацию устройства откатных ворот с приводом составляют:

  • Полотно – противовесная и проемная части;
  • Опоры или роликовые каретки поддерживают полотно, поэтому ворота в процессе движения не касаются земли, плавно скользят вдоль проема;
  • Концевой ролик предназначен для разгрузки опоры в закрытом положении ворот;
  • Улавливатели нижнего и верхнего уровня являются вспомогательными фиксаторами надежности;
  • Направляющая ось представляет собою балку с профилем, по которой производится передвижение полотна;
  • Фиксатор;
  • Автоматическая система для ворот – привод, сигнальная лампа, фотоэлементы, пульт управления и др.

Благодаря сложной системе движения ворот, изделие работает безотказно в любую погоду. Даже при снежных заносах, под проливным дождем откатные ворота выполнят свое предназначение

Что понадобится для сооружения своими руками

После создания чертежа и замеров переходят к приобретению сырья и фурнитуры. Из инструментов не понадобится ничего специфического – необходимый инвентарь найдется дома у любого хозяина.

Выбор деталей для механизма отката

Существует несколько комплектов для изготовления откатной конструкции. Состав набора зависит от ширины проема и массы сооружения:

  • До 400 кг и не шире 4 м;
  • До 600 кг и не шире 6 м;
  • От 600 кг и шире 6 м.

Каждый комплект отличается, поэтому его выбирают в зависимости от своих потребностей. Учитывают материал, из которого будут изготовлены створки. Ведь он непосредственно влияет на массу полотна.

Состав комплекта:

  • Направляющая для установки снизу;
  • Скоба с роликовым механизмом для поддерживания;
  • Роликовые опоры;
  • Подставка для поддержания роликовой платформы;
  • Концевые ролики;
  • Улавливатели снизу и сверху;
  • Заглушки из пластика.

Жесткость направляющей сказывается на ее способности сохранять форму и не изменяться под воздействием внешних факторов. Для высокой прочности производитель использует сталь толщиной не меньше 3,6 мм

При выборе рекомендуется обращать внимание на этот показатель

Конструкция ворот держится на роликовых тележках. Поэтому их подшипники должны быть прочными и надежными.

В магазинах или на сайтах можно обнаружить консольные блоки с роликовым механизмом из пластика. Эти приспособления уменьшают слышимость шумов при перемещении полотна. Любые детали рано или поздно становятся непригодными, поэтому даже подшипники придется со временем заменить.

Перед установкой подшипники вскрывают и изучают уровень смазки. Количество смазывающего вещества сказывается на появлении посторонних звуков при перемещении полотна.

Скоба фиксирует полотно. Для обеспечения прочности и устойчивости скоба должна быть шире 4 мм. В качестве направляющих для нее больше всего подходит резиновый роликовый механизм. Они принимают небольшую нагрузку, но зато каркас конструкции не царапается при использовании. А от этого зависит внешний вид ворот.

Выбирая нижний улавливатель, рекомендуется помнить, что его функционирование возможно только в тандеме с роликовым механизмом. Проверьте, насколько свободно соединение концевика и фиксатора. Ролик, располагающийся на торце, перераспределяет нагрузки при закрытых створках.

От качественности стальной пластины зависит прочность фиксации закрытого полотна. Поэтому она должна быть толще 4 мм. Повысить надежность крепления можно с помощью сварочных работ.

Заглушки можно использовать любые. Основная их функция – предотвращение попадания снега.

Из материалов для отделки полотна можно использовать:

  • Профлист – они легкие и просто крепятся метизами. Их подбирают по разным параметрам: толщине, расцветке, глубине/ширине волновых выступов. Поверхность покрыта защитным слоем, поэтому ограждение будет устойчивым по отношению к ржавчине;
  • Металлические листы – выбирают исходя из размеров и толщины. Материал часто берут для изготовления кованых конструкций;
  • Поликарбонат – позволит создать легкие ворота;
  • Штакетник – поверхность покрывают антисептиком, лаком или красящими растворами. Такое изделие прослужит длительное время и сохранит первозданный вид;
  • Ковка – используют отдельно или комбинируют с поликарбонатом, штакетником и металлом. Кованые детали продаются уже готовые. Поэтому, умея работать со сварочным аппаратом, можно изготовить кованые ворота самостоятельно;

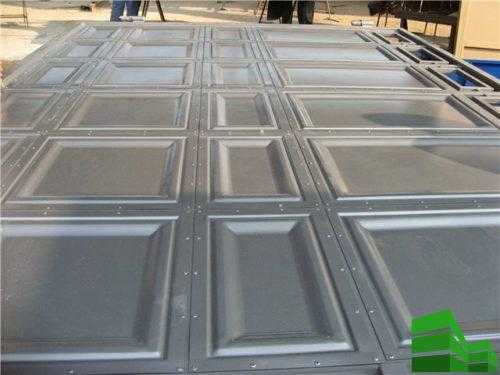

  • Филенка – для ее изготовления стальные листы штампуют. Производители выпускают разные размеры. Фиксируют элементы сварочным аппаратом или метизами.

Какой инструмент и материалы понадобятся

В процессе могут понадобиться следующие инструменты:

  • Лопата, лом, трамбовка;
  • Тары для цемента, песка, щебенки и готового раствора;
  • Сварочное оборудование;
  • Болгарка;
  • Молотки;
  • Шуруповерт;
  • Ключи;
  • Рулетка;
  • Карандаш;
  • Кисти.

Непосредственно для сооружения ворот понадобятся профильные трубы, швеллеры, листы металла, арматура.

Заблаговременно следует подумать о внешнем виде ворот. Необходимо приобрести краску и грунтовые смеси.
