Сборка направляющих и кареток для чпу станка своими руками

Вал и его виды

Стоит дать краткую характеристику и остальным видам.

  • Шлицевому валу свойственно наличие специальной дорожки для шариков втулки. Отличаясь большей жесткостью и износостойкостью, сравнительно с валом обычного вида, применим в механизмах, в которых желателен монтаж направляющих на концах. В конструкции станков задействованы крайне редко из-за дороговизны.
  • Вал на опоре в виде цилиндрических рельс линейного типа не допускает прогибания под нагрузкой и собственным весом. Его крепят на станине, надежно фиксируя. Несмотря на минусы, выражающиеся в наличии большого люфта втулок, их малом сроке эксплуатации, у цилиндрических рельс – большая грузоподъемность. Отличаясь от линейных подшипников, каретка по-разному реагирует на степень нагрузок. У небольшого станка ЧПУ, имеющего тяжелый шпиндель, есть вероятность того, что снизится точность.
  • Предназначение профильных рельсовых направляющих – большая точность. Они также прикреплены к станине. Благодаря специальным дорожкам качения, нагрузки на каретку распределяются равномерно по поверхности, а профилем касания шарика к рельсе есть дуга. Среди плюсов – наличие хорошей грузоподъемности и износоустойчивости, а люфт сведен к минимуму. Сложности производства таких рельсов, отрицательно сказываются на ценообразовании, они дорогостоящие. Особенно это относится к направляющим, поставляемым известными брендами, у которых станки имеют числовое программное управление.
  • У роликовых рельсов – плоские дорожки качения, а в опорном модуле, на месте шариков, установлены ролики, улучшающие все параметры направляющей. Их применяют в станках, фрезерующих черные металлы, сталь и камень.
  • «Ласточкин хвост» выбирают для промышленного металлообрабатывающего оборудования, если нужна повышенная жесткость крепления. В направляющих этого типа – скольжение плоских поверхностей при максимальной площади контакта. Их выполняют в виде монолита со станиной. Вследствие сложности и трудоемкости процесса изготовления и ремонта, поэтому хоббийное станкостроение не приемлет эти направляющие.

Виды линейных направляющих

Линейные направляющие бывают двух видов:

  • с циркуляцией шариков;
  • с циркуляцией роликов.

Шариковые направляющие делают двух-, четырех- и шестирядные. Они миниатюрные, пригодные для использования в ограниченном монтажном пространстве. Линейные направляющие изготавливаются с разными приводами. Среди них чаще встречаются зубчатый ремень или привод ШВП (шариковые винтовые передачи).

Роликовые исполняются в виде цилиндрических направляющих и направляющих с плоским сепаратором.

Все направляющие должны обладать главными свойствами:

  • малым трением;
  • высокой эффективностью;
  • плавным линейным перемещением;
  • способностью сохранять рабочие параметры.

Вал и его виды

Стоит дать краткую характеристику и остальным видам.

  • Шлицевому валу свойственно наличие специальной дорожки для шариков втулки. Отличаясь большей жесткостью и износостойкостью, сравнительно с валом обычного вида, применим в механизмах, в которых желателен монтаж направляющих на концах. В конструкции станков задействованы крайне редко из-за дороговизны.
  • Вал на опоре в виде цилиндрических рельс линейного типа не допускает прогибания под нагрузкой и собственным весом. Его крепят на станине, надежно фиксируя. Несмотря на минусы, выражающиеся в наличии большого люфта втулок, их малом сроке эксплуатации, у цилиндрических рельс – большая грузоподъемность. Отличаясь от линейных подшипников, каретка по-разному реагирует на степень нагрузок. У небольшого станка ЧПУ, имеющего тяжелый шпиндель, есть вероятность того, что снизится точность.

  • Предназначение профильных рельсовых направляющих – большая точность. Они также прикреплены к станине. Благодаря специальным дорожкам качения, нагрузки на каретку распределяются равномерно по поверхности, а профилем касания шарика к рельсе есть дуга. Среди плюсов – наличие хорошей грузоподъемности и износоустойчивости, а люфт сведен к минимуму. Сложности производства таких рельсов, отрицательно сказываются на ценообразовании, они дорогостоящие. Особенно это относится к направляющим, поставляемым известными брендами, у которых станки имеют числовое программное управление.
  • У роликовых рельсов – плоские дорожки качения, а в опорном модуле, на месте шариков, установлены ролики, улучшающие все параметры направляющей. Их применяют в станках, фрезерующих черные металлы, сталь и камень.
  • «Ласточкин хвост» выбирают для промышленного металлообрабатывающего оборудования, если нужна повышенная жесткость крепления. В направляющих этого типа – скольжение плоских поверхностей при максимальной площади контакта. Их выполняют в виде монолита со станиной. Вследствие сложности и трудоемкости процесса изготовления и ремонта, поэтому хоббийное станкостроение не приемлет эти направляющие.

Направляющие качения

Они сконструированы при участии подшипников качения.

У линейных подшипников – больший люфт, чем у каретки рельсовых направляющих, он меньше нагружен. Но у него есть ряд минусов:

  • низкий уровень грузоподъемности;
  • недолговечность;
  • изготовление с солидным люфтом;
  • чувствительный к воздействию пыли и стружек на вал.

Материал для производства втулок – бронза, латунь, капролон. Если имеет место соблюдение допусков, бронзовые подшипники скольжения не уступают подшипникам качения. Время от времени, если подшипник скольжения износился, его подгоняют, и чтобы устранить зазоры. Поэтому шариковая втулка более предпочтительна, благодаря тому, что она доступна и взаимозаменяема.

Техника линейных перемещений. Механические компоненты.

Подробные описания, каталоги и инженерная информация находятся внутри индивидуальных подразделов. При необходимости наши специалисты помогут Вам осуществить подбор наиболее подходящих для Вашей задачи изделий.

Направляющие механизмы:

  • Высокая грузоподъемность
  • Высокая точность
  • Самоцентровка
  • Компактность
  • В наличии

Приводные механизмы и устройства:

  • Высокий КПД
  • Высокая точность
  • Высокая грузоподъемность
  • В наличии
Электромеханические линейные приводы
  • Действия
  • Поиск запчастей по другим производителям
  • Перейти в библиотеку каталогов
  • Продукция EcoPRO — недорогие решения для профессионалов
  • Продукция с сортировкой по категориям
  • Направляющие
  • Шариковые профильные рельсовые направляющие
  • Роликовые профильные рельсовые направляющие
  • Шариковые втулки
  • Блоки линейного перемещения
  • Прецизионные круглые валы и опоры
  • Шлицевые валы
  • Прецизионные рельсовые направляющие и столы на их основе
  • Системы защиты направляющих
  • Смазка для линейных направляющих и ШВП
  • Техника привода
  • Шарико-винтовые передачи, ролико-винтовые передачи, опоры
  • Зубчатые рейки и шестерни
  • Актуаторы и системы позиционирования
  • Координатные столы
  • Линейные модули
  • Электромеханические штоковые линейные приводы
  • Другие группы продуктов
  • Электроприводы и электроника
  • Индустриальная пневматика
  • Готовые системы
  • Другая продукция

ООО «Акетон»

Официальный дистрибьютор компании NB на территории России и стран бывшего СНГ. Прямые поставки из Японии, Европы, Америки товаров промышленного назначения и комплектующих.

Copyright 2006-2020 ООО «Акетон», Все права защищены.

105523, Россия, г. Москва, Щелковское ш., д. 100, корп. 6, офис 202 (схема)

Игрек

Пошли дальше.

Поперечная балка, на которую будут устанавливаться рельсы оси Y, получается длиной 510 мм. В целях унификации сделаем ее из того же алюминиевого бокса 80х40х4 мм. Рельсы поставим прямо на торцы балки.

В большое прямоугольное отверстие на широкой грани профиля будет входить ось двигателя с насаженным на него зубчатым колесом. С противоположной стороны балки разместится каретка Z. Т.е. балка должна пройти как бы сквозь каретку Y. Для этого на шариковые блоки наденем две одинаковые детали, сделанные из отрезков стандартного алюминиевого швеллера 60х40х5 мм.

Проводку зубчатого ремня выполним точно так же, как и по оси Х, только устройства для крепления и натяжения ремня сделаем на уголках.

Ремень оказывается хорошо защищен от стружек и грязи. В нижней части профиля (внутри) будет размещена петля кабеля от двигателей Y и Z. Осталось поставить заглушки на торцы балки и все.

С лицевой стороны (со стороны каретки Z) балка не имеет отверстий, что очень хорошо, т.к. именно тут летит стружка. Как видите, балка с кареткой Y получилась очень простой.

Алгоритм изготовления прибора

Для начала необходимо измерить диаметр инструмента. Перед этим обязательно снимите гайку, которая удерживает сверло. Потом нанесите полученные данные на горлышко бутылки и вырезать окружность. Для безопасности и удобства можно также ошкурить края бутылки. Далее необходимо вставить в бутылку крышку до полного прилегания и приклеить при помощи клея. Этот прибор будет весьма примитивным и его конструкционные особенности не позволят сдвигать инструмент по вертикали. Зато он стоит очень дешево и очень прост в изготовлении.

Есть и способы посложнее. Для осуществления нам понадобиться гладкая деревянная доска, металлические стержни и пружины.

Первым делом также необходимо произвести измерения. Следующим этапом мы изготовим деревянные детали. Сделайте два закруглённых прямоугольника, и сделайте в них отверстия. Первое будет предназначено для самого инструмента.

А другие необходимо разместить в углах деревянного прямоугольника. В них мы ставим металлические стержни, они будут служить для перемещения дрели по вертикали. На стержни надеваем пружины и фиксируем механизм при помощи клея.

Данный прибор уже более функционален, ведь он позволяет смещать инструмент по вертикали.

Вал и его виды

Стоит дать краткую характеристику и остальным видам.

  • Шлицевому валу свойственно наличие специальной дорожки для шариков втулки. Отличаясь большей жесткостью и износостойкостью, сравнительно с валом обычного вида, применим в механизмах, в которых желателен монтаж направляющих на концах. В конструкции станков задействованы крайне редко из-за дороговизны.
  • Вал на опоре в виде цилиндрических рельс линейного типа не допускает прогибания под нагрузкой и собственным весом. Его крепят на станине, надежно фиксируя. Несмотря на минусы, выражающиеся в наличии большого люфта втулок, их малом сроке эксплуатации, у цилиндрических рельс – большая грузоподъемность. Отличаясь от линейных подшипников, каретка по-разному реагирует на степень нагрузок. У небольшого станка ЧПУ, имеющего тяжелый шпиндель, есть вероятность того, что снизится точность.

Процедура установки

Установка рельс (Hiwin и других брендов)

Перед установкой направляющей очистите опорную поверхность от заусенцев и пыли. Примечание. Поскольку направляющая покрыта антикоррозийным маслом, перед использованием направляющей удалите масло с базовой поверхности, протерев ее абсорбционным маслом. После удаления антикоррозийного масла базовая поверхность остается незащищенной от коррозии

Рекомендуется покрыть ее веретенным маслом низкой вязкости.
Осторожно поместите рельс на опорную поверхность и временно закрепите его болтами так, чтобы рельс был слегка прижат (совместите метку на рельсе с боковой базовой поверхностью опорного элемента).
Примечание. Чтобы установка рельсовых направляющих прошла правильно, на этом этапе направляющую нужно закрепить

Для крепления направляющей следует использовать чистые болты. При установке болтов в крепежные отверстия рельса проверьте, не смещены ли эти отверстия. Принудительное затягивание болта в смещенном отверстии может ухудшить точность направляющей.

Затяните фиксирующие винты крепления рельса по порядку с моментом, достаточным, чтобы рельс плотно прижался к боковой опорной поверхности
Затяните установочные болты с указанным моментом затяжки при помощи динамометрического ключа(см. таблицу 1) Примечание. Для обеспечения стабильной точности при затяжке крепежных винтов рельса затягивайте их по порядку от середины к концам рельса.

Установите второй рельс аналогичным образом. Это завершает установку рельсов.
Забейте заглушки в отверстия для болтов на верхней поверхности каждого рельса так, чтобы заглушки на одном уровне с верхней поверхностью рельса.

Установка кареток

Осторожно поместите стол на каретки и временно закрепите его установочными болтами.
Прижмите каретки со стороны главного рельса к боковой базовой поверхности стола при помощи фиксирующих болтов и установите стол на место.
Полностью затяните установочные болты на главной и вспомогательной стороне. На этом установка завершена

Примечание Для равномерного закрепления стола. затягивайте установочные болты по диагонали

Такой метод экономит время и обеспечивает прямолинейность рельса, а также позволяет избежать механообработки установочных штифтов, что значительно сокращает трудоемкость монтажа.

Пример установки направляющей, когда у главного рельса нет крепежных винтов

  • Установка главного рельса После временной затяжки установочных болтов плотно прижмите рельc к боковой базовой поверхности в месте нахождения каждого установочного болта при помощи небольших тисков и затем полностью затяните каждый болт. Затяжка выполняется в порядке от одного конца рельса к другому.

  • Установка вспомогательного рельса Для установки вспомогательного рельса параллельно с главным, который уже правильно смонтирован, мы рекомендуем воспользоваться описанными далее методиками. Использование линейки Установите линейки между двумя рельсами параллельно боковой базовой поверхности главного рельса при помощи индикаторной головки. Затем затяните установочные болты по порядку с сохранением прямоли-нейности вспомогательного рельса, используя индикаторную головку и линейку в качестве базы.

    Использование параллельности граней стола Закрепите две каретки на главном рельсе при помощи стола(или временного измерительного стола), и временно закрепите рельс и каретку на вспомогательном рельсе при помощи стола. Поместите индикаторную головку на боковую поверхность каретки вспомогательного рельса. При этом держатель головки закрепляется сверху на столе. Затем затяните болты по порядку, соблюдая параллельность вспомогательного рельса за счет перемещения стола к концу рельса.

    Установка вспомогательного рельса по главному Поместите стол на каретки правильно установленного главного рельса и временно закрепите вспомогательный рельс, затем полностью затяните установочные болты двух кареток на главном рельсе и одной из двух кареток—на вспомогательном. Полностью затяните болты на вспомогательном рельсе по порядку при временном закреплении второй каретки на вспомогательном рельсе

    Использование кондуктора Использование приспособления, аналогичного показанному на рис. ниже для обеспечения параллельности базовой поверхности на вспомогательной стороне относительно боковой базовой поверхности на главной стороне выполняется с конца рельса по ходу движения в соответствии с шагом рельса. Одновременно болты полностью затягиваются в нужном порядке.

Готово! Установка рельс HIWIN (или установка рельсовых направляющих другого бренда) завершена.

Самодельная настольная мини-пилорама

Пила ручная циркулярная — обязательный инструмент в домашней мастерской уважающего себя хозяина. Для успешной работы она должна иметь направляющую шину для циркулярной пилы. Немалое значение имеют пильные диски, от их толщины и размера зубчиков зависит качество и точность резки. Чем меньше зуб, тем чище будет поверхность, которая подвергается обработке.

Хорошо оборудованная мастерская имеет ручной электрический инструмент, у которого есть направляющая шина для дисковой пилы, своими руками сделанная и настроенная для успешной работы. А также специальное подключение для пылесоса и мешки или контейнеры для опилок. Это очень практичное решение, потому что при длительной распиловке не придётся каждую минуту останавливаться, чтобы убрать рабочее место. Такая пила выпускается компанией Bosch для профессионалов. Кроме того, она имеет возможность настройки угла отклонения от вертикали и глубины резки.

Правильный выбор инструмента

Перед покупкой стоит убедиться, что выбранный инструмент обеспечивает необходимую глубину резки вертикально и под углом. Дополнительным аспектом, который может облегчить нормальную работу, является длина кабеля. Если условия не благоприятствуют для использования удлинителя, следует выбрать пилу с длинным кабелем.

Предлагаемые пилы известных производителей оборудованы устройством для лёгкой замены дисков, что дополнительно упрощает работу. Это отличный электрический инструмент, который можно использовать при мелких ремонтных работах дома или в саду.

Модули линейного перемещения

В последнее время в связи с развитием автоматизации большое значение приобрело применение модулей линейного перемещения, которые состоят из:

  • прочного несущего профиля;
  • точной направляющей системы;
  • долговечного приводного механизма;
  • серводвигателя с простым управлением.

В такой модульной составляющей находят свое применение направляющие как с подшипниками-шариками, так и с подшипниками-роликами. Рабочий привод осуществляется с помощью линейного двигателя, зубчатого ремня или шарикового винтового механизма.

Нашли свое применение и линейные столы, использующиеся при необходимости перемещения больших масс по осям. Благодаря габаритам, они воспринимают большие моментные нагрузки. В линейных столах используются:

  • втулки линейного перемещения;
  • направляющие с циркуляцией шариков.

Технология монтажа

Как установить правильно роликовую направляющую? Схема монтажа зависит от способа крепления.

Установка боковых роликовых направляющих

Как собрать и установить направляющую на роликах на боковину ящика?  Процесс выполнения работы следующий:

  1. на боковой поверхности отмечаются места расположения планки направляющей и места ее фиксации;
  2. просверливаются отверстия для креплений;
  3. направляющая фиксируется. Как крепить систему? Для фиксации используются саморезы (винты), поставляемые в комплекте;

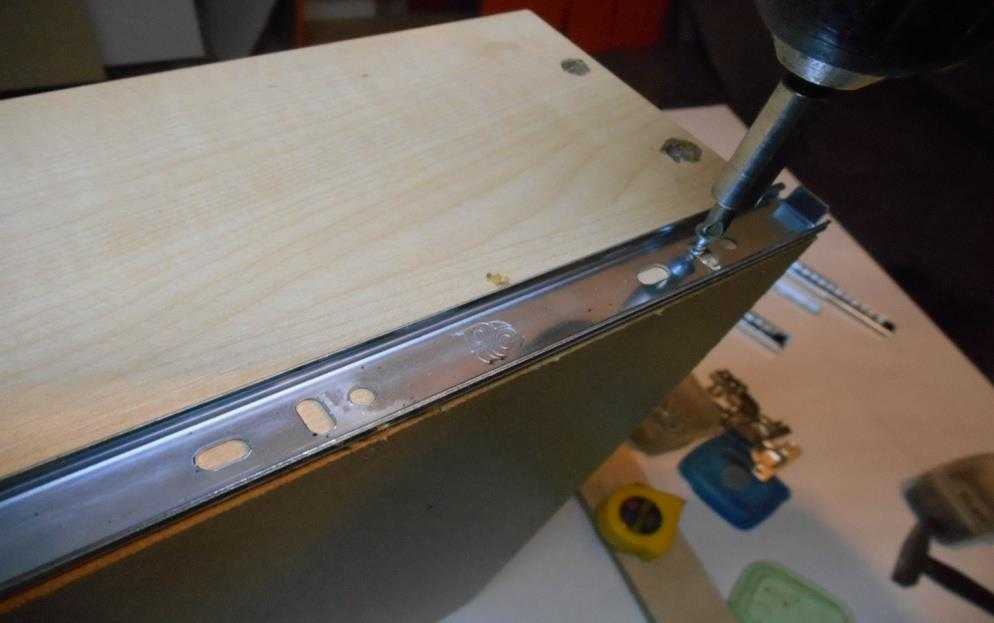

Фиксация направляющей на боковой части

  1. по аналогичной схеме производится монтаж второй планки направляющей на каркасе мебели;

Фиксация направляющей на каркасе мебели

  1. две части направляющих совмещаются между собой.

Соединение планок выдвижной системы

Как установить ящик на направляющих роликового типа, смотрите на видео.

https://youtube.com/watch?v=rTqJyoESEM0

Установка скрытых роликовых направляющих

Чтобы произвести монтаж скрытой направляющей, необходимо:

  1. согласно прилагаемой схеме произвести расчет и определить места установки удерживающих фиксаторов;

Расположение отверстий для крепления направляющих

  1. установить фиксаторы, закрепив их саморезами;
  2. в фиксаторы вставить и закрепить направляющие планки;

Крепление направляющих

  1. установить основания на каркасе и соединить части системы между собой.

По аналогичным схемам можно произвести монтаж направляющих для выдвижных полок в шифоньере, тумбе или полочки компьютерного столика.

Полированные валы

Характеризуются ценовой доступностью и легкостью монтажа, что снижает затраты на ремонт. Не рекомендуются к применению как направляющие для перемещаемых столов, расход которых превышает 1 м, поскольку крепление к станине в двух точках приводит к провисанию под нагрузками. В то же время, пригодны для перемещения шпинделя по оси Z, при условии, что шпиндель не нагружается (гравировка, раскрой тонкого листового металла, резьба по дереву и т.д.) и уравновешивается противовесом.

Недостатки:

  • при использовании подшипников качения давление со стороны шарика прикладывается в одной точке, со временем в этой точке продавливается канавка;
  • повышенная чувствительность к стружке и пыли;
  • невозможность подгонки подшипника к валу и создания преднатяга.

Тем не менее, эти минусы нивелируются низкой стоимостью и простотой замены вала, а проблема пыли и стружки в дерево- и камнеобрабатывающих мастерских решается установкой вытяжки с раструбом непосредственно в рабочей зоне.

Основное функциональное назначение

Различные виды направляющих дверей-купе должны обеспечивать свободное закрывание–открывание раздвижных створок, вне зависимости — это створки межкомнатных или дверей полотен шкафов. Основой любой конструкции являются рельсы, по которым при помощи роликов горизонтально перемещаются створки.

К дополнительным аксессуарам относятся:

  • роликовые подвески или опоры;
  • уплотнители и заглушки профиля;
  • фиксаторы;
  • мелкая фурнитура;
  • дополнительные устройства, наличие которых зависит от конкретного выбора роликов и направляющих.
  • «SLIDER-Волховец»,
  • «Фрамир»,
  • «Herkules» или «Rollan».

Так и импортные, цена которых достаточно высока:

  • «Raumplus»,
  • «Francco»,
  • «Archie»,
  • «Hangroller».

Направляющие для станков своими руками

Механическая обработка любого материала подразумевает в первую очередь точность и продуктивность.

Независимо от того, какого типа и предназначения станок, есть базовые элементы, параметрами которых пренебрегать нельзя.

Базовой составляющей для металлорежущего, деревообрабатывающего или обрабатывающего устройства, предназначенного для пластика, есть направляющие, которые обеспечивают безошибочность и цикличность проведения обработки.

Какие бывают направляющие

Любой станок базируются на точности обработки, которую обеспечивают направляющие стержни. Своими руками приходится изготавливать  рабочие узлы, но есть такие, которые самому никак не сделать, годятся только детали заводского изготовления.

К примеру, рабочий орган фрезерного станка изготовить едва ли получится, как и со сверлильным или токарным. Поэтому приходится использовать готовые решения — дрели, приводы, граверы или электрические лобзики. С направляющими дело обстоит попроще, поскольку их характеристики и вид прямо зависит от предназначения агрегата.

Практически все они, применяемые в заводских и самодельных конструкциях бывают всего двух типов — скольжения и качения. По принципу подшипников, их метод работы понятен — одни основаны на скольжении, вторые используют в своей конструкции подшипники качения.

Для оборудования малой мощности и не требующих точности и производительности, используют принцип скольжения. В основном, такими деталями пользуются настольные сверлильные и токарные агрегаты, а также деревообрабатывающие. Есть еще подвиды, но рассмотрим те, которые проще всего изготовить своими руками из того, что есть в продаже.

Направляющие для ЧПУ станка

Обрабатывающие центры с ЧПУ для мелкосерийного и домашнего использования — дорогая штука и не каждый может позволить себе купить форматно-расточной или токарный с ЧПУ, но выполнить своими руками сносное по качеству обработки и чистоте реза устройство, можно запросто. Рассмотрим несколько конструкций, но сначала посмотрим на детали заводского изготовления, чтобы понять основные принципы работы.

Все направляющие для программируемых станков бывают кругового движения или линейного типа, это зависит от траектории, по которой движется подвижный узел в координатах. Будем рассматривать только линейные, как самые востребованные у самодельщиков, да и особой нужды для применения круговых устройств нет.

Станки с ЧПУ из мебельных стержней

Прекрасный вариант, когда нужно добиться тщательности обработки, особенно в деревообрабатывающих станках для производства мебели небольшими партиями, в ленточно-шлифовальных, фрезерных на базе готового фрезера малой мощности. Мебельные детали стоят недорого, правда и ресурс у них меньше, чем у аналогичных элементов скольжения от принтеров или печатных машинок.

Пример использования мебельных стержней на форматно-расточном показан на фото. Понятно, что размеры станины и подвижного стола корректируются в зависимости от назначения.

Тем не менее, если использовать мебельные шарикового типа на сверлильном , сносу им не будет, поскольку нагрузка и частота у работы у фрезера или сверлильного значительно отличаются от нагрузок на форматно-раскроечном станке.

Выход есть всегда, а по приведенным примерам вполне возможно подобрать направляющие скольжения для своего станка с ЧПУ желаемых параметров. Удачи в работе!

angor58

Виды направляющих

Точность станка – это задача направляющих стержней. Они делятся на два вида:

  • скольжения;
  • качения – предполагают использование подшипников.

Первый вид используется на станках небольшой мощности и не нуждающихся в большой продуктивности. К ним относятся деревообрабатывающие, токарные, сверлильные и настольные аппараты.

Самодельные направляющие для ЧПУ станка изготавливаются линейного тапа, они могут быть роликовыми или шариковыми. Независимо от вида должны обладать следующими характеристиками:

  • сохранением заданных параметров;
  • плавным перемещением;
  • эффективностью;
  • низким трением.

В качестве деталей для скольжения втулок в большинстве случаев используются стержни цилиндрической формы, их необходимо отшлифовать. Некоторые мастера советуют изготовить механизм и без втулок, но из-за этой манипуляции будет снижена аккуратность изделий, а стержни будут иметь меньший срок эксплуатации.

Точность монтажной поверхности

Профильные рельсовые направляющие устанавливаются при помощи крепления на обработанную базовую поверхность. Метод крепления заключается в создании буртика на посадочной поверхности у становления по нему базовой поверхности или каретки. Исключение перекосов возможно при наличии канавки в углу самого буртика.

Существует прямая взаимосвязь между точностью поверхности рельса и точностью перемещения. От этого будет зависеть и точность всего оборудования. При этом точность обработанной монтажной поверхности обязательно соответствует заданной точности перемещения

Важно помнить, что нужно обязательно учитывать плоскостность блока, исключая при этом деформацию каретки

Станки с ЧПУ из мебельных стержней

Прекрасный вариант, когда нужно добиться тщательности обработки, особенно в деревообрабатывающих станках для производства мебели небольшими партиями, в ленточно-шлифовальных, фрезерных на базе готового фрезера малой мощности. Мебельные детали стоят недорого, правда и ресурс у них меньше, чем у аналогичных элементов скольжения от принтеров или печатных машинок.

Пример использования мебельных стержней на форматно-расточном показан на фото. Понятно, что размеры станины и подвижного стола корректируются в зависимости от назначения. Тем не менее, если использовать мебельные шарикового типа на сверлильном, сносу им не будет, поскольку нагрузка и частота у работы у фрезера или сверлильного значительно отличаются от нагрузок на форматно-раскроечном станке.

Выход есть всегда, а по приведенным примерам вполне возможно подобрать направляющие скольжения для своего станка с ЧПУ желаемых параметров. Удачи в работе!

Цилиндрические направляющие используются в станках с ЧПУ, для которых точность обработки не так важна, и на первое место ставится стоимость оборудования. Технология индукционной закалки поверхности (твердость доходит до 60 HRC) повышает износостойкость, последующая шлифовка до Ra 0,8 max уменьшает коэффициент трения. Используются в комплекте как с бронзовыми или фторопластовыми втулками скольжения, так и с подшипниками качения.

Что ещё нужно знать, чтобы выбрать отличную направляющую?

Основным фактором при выборе фурнитуры для откатных створок или створки, которые вы планируете сделать своими руками, является толщина несущего профиля. Некоторые фирмы стараются максимально сэкономить на толщине профиля. При этом они забывают, что качественный рельс должен иметь следующие параметры: 60х70 мм. Некоторые отечественные производители делают эту деталь толщиной 3 мм. Даже если вы потрогаете такой лист руками, вы сможете почувствовать, насколько хрупкими будут ваши ворота. Но все же есть производители, которые трудятся на благо мастеров в СНГ и производят своими станками детали и комплектующие, смогли добиться хороших результатов при прокатывании профиля и создании фурнитуры для откатных ворот. Для создания направляющей используют станки, которые работают также по выпуску фурнитуры для откатных конструкций: Rolling Center, IBFM, Comunello и белорусской Alutech.

Заключение

Если установленные комплектующие же умельцем подобраны или обработаны неточно, с таким устройством будут проблемы

Поэтому важно всегда учитывать эти рекомендации:

  • в фрезеровке металлических или каменных заготовок, профильным рельсам нет замены;
  • если строится станок с рабочим полем, превышающим 7 кв. м., лучше подобрать вариант профильных направляющих;
  • в оборудовании по обработке мягких материалов с маленьким рабочим полем, меньшим формата А4, применим полированный вал с диаметром 16-25 мм.

Если направляющая соответствует всем критериям, и каретка по ней движется плавно и равномерно, то и работа такого узла будет правильная.
