Монтаж подвесного потолка «армстронг» своими руками

Расчет материалов

Для расчета материалов нужно знать размеры помещения – длину и ширину. По ним рассчитывают нужное количество плиток и профилей. Расчет включает несколько этапов.

Формула расчета площади прямоугольного потолка

  1. Определяют нужное количество плиток. Для этого вычисляют площадь комнаты, умножив ее длину на ширину в метрах. Полученный результат делят на площадь одной плитки, для стандартного размера 60х60 см она составляет Sп = 0,36 м. Округляют результат до целого числа.

Пример: для комнаты 3,5х5 м площадь комнаты Sк = 3,5х5=17,5 м. Количество плиток Nп = 17,5/0,36 = 48,6. После округления получается 49 штук.

  1. Вычисляют количество стеновых профилей. Для этого определяют периметр комнаты, сложив длины всех его стен, и делят его на стандартную длину углового профиля 3,0 м.

Пример: периметр комнаты Pк = 3,5+5+3,5+5 = 17 м. Количество стеновых профилей Nсп = 17/3 = 5,66 штук. После округления в большую сторону получается 6 штук.

  1. Находят количество несущих профилей. Их располагают обычно вдоль короткой стены на расстоянии 0,6 м от стены и 1,2 м между профилями. Число профилей в ряду находят так: делят ширину комнаты на стандартную длину профиля, равную 3,7 метра, и округляют результат до большего целого. Количество рядов определяют, разделив длину комнаты на шаг установки несущих профилей 1,2 метра, округляют до большего целого. Число профилей в ряду умножают на количество рядов.

Пример: для приведенной в примере комнаты в ряду будет один профиль, так как ширина комнаты меньше, чем стандартная длина профиля. Количество рядов равно 5/1,2=4,16 ряда, после округления – 5. Итого – 5 несущих профилей.

  1. Количество продольных профилей находят так: длину комнаты делят на длину профиля 1,2 м и округляют в большую сторону; ширину комнаты делят на шаг установки 0,6 м и округляют в меньшую сторону. Результаты перемножают.

Пример: количество рядов продольных профилей равно 5/1,2=4,16, после округления получается 5. Количество профилей в ряду 3,5/0,6=5,8, после округления в меньшую сторону – 5. Итого необходимо 5х5=25 штук.

Цены на каркас для потолка

каркас для потолка

Продольные и поперечные профили подвесной системы

  1. Количество поперечных профилей находят следующим образом: длину комнаты делят на шаг установки 1,2 м, округляют в меньшую сторону; ширину комнаты делят на длину профиля 0,6 м и округляют в большую сторону.

Пример: количество рядов профиля равно 5/1,2=4,16, после округления – 4; количество профилей в ряду равно 3,5/0,6=5,8, после округления – 6. Итого 4х6=24 штук поперечного профиля.

  1. Количество подвесов рассчитывают так: длину и ширину комнаты делят на шаг установки 1,2 м, округляют оба результата в большую сторону и перемножают результаты.

Пример: 5/1,2=4,16, после округления – 5; 3,5/1,2=2,9, после округления – 3;5х3=15.

Пример расчета площади потолка в помещении неправильной формы

Для удобства расчетов можно воспользоваться таблицей 1, достаточно найти в ней помещение подходящего размера и определить необходимое количество элементов потолка.

Таблица 1. Расчет материала для потолка Армстронг.

Габариты комнаты, м Количество плит, шт. Стеновой профиль, шт. Несущий профиль, шт. Продольный профиль, шт. Поперечный профиль, шт. Подвесы, шт.
3х3 25 4 2 12 10 9
3х4 34 5 3 16 15 12
3х5 42 6 4 20 20 15
4х4 45 6 6 24 18 16
4х5 56 6 8 30 24 20
4х6 67 7 10 30 30 20
5х5 70 7 8 40 36 25
5х6 84 8 10 40 45 25
5х7 98 8 12 48 63 30

Пример расчета светильников для подвесного потолка Армстронг

После проведения предварительных расчетов рекомендуется нарисовать в масштабе эскиз потолка, указав размещение профилей, подвесов и встроенных элементов, как это показано на иллюстрации. При установке тяжелых светильников или элементов вентиляционных систем рекомендуется установить дополнительные подвесы.

Конструкция

Для того, чтобы понять конструкцию такого потолка, и правильно выполнить его монтаж, давайте сначала разберемся с назначением комплектующих деталей.

Система состоит из шести основных составляющих:

  • стенового профиля;
  • направляющего профиля;
  • длинной перемычки;
  • короткой перемычки;
  • подвеса;
  • декоративной панели.

Рассмотрим более детально каждый элемент, и то, как сделать потолок Армстронг правильно.

Стеновой профиль используется для примыкания потолочной системы к стенам комнаты. Его монтируют по периметру помещения.

Направляющий профиль. Именно на эту часть конструкции приходится основная нагрузка. Данная деталь задает направление ячеек потолка и отвечает за их ровность. Установка потолка Армстронг предусматривает монтаж профилей с шагом 120 см (прочитайте: «Как собрать потолок армстронг»).

Длинная перемычка. Она используется для создания ячеистой структуры каркаса и соединения направляющих профилей в единую систему. Их монтируют с шагом 60 см.

Короткая перемычка устанавливается между длинными и завершает каркас.

Подвесная система для потолка Армстронг состоит из трех частей: спицы-петли, спицы-крюки и бабочки-пружины. На первый элемент осуществляется крепление Армстронга к потолку, на второй навешивается профиль, а третий соединяет два типа спиц и позволяет регулировать высоту потолка. Такие подвесы для потолка получили название «быстроподвесы». Устанавливаются они так: каждые 120 см по длине направляющих, посередине длиной перемычки и по 4 шт. в углах потолка.

Декоративные панели. Их вставляют в полученные ячейки. Зачастую такие панели не отличаются разнообразием, так как предлагаются всего в нескольких цветах. Но если вы хотите придать им какой-то особенный оттенок или фактуру, то это можно сделать самостоятельно с помощью валика.

Основное устройство потолков Армстронг

Устройство подвесных потолков типа Армстронг состоит из:

  1. Профилей:

    • несущих;
    • поперечных;
    • угловых.
  1. Панелей.
  2. Светильников.

Перечень необходимых для монтажа материалов и инструментов

Перед тем, как сделать подвесной потолок Армстронг, рекомендуем запастись необходимыми материалами и инструментами для его монтажа.

Для монтажа подвесного потолка Армстронг потребуются не обычные подвесы, а спицы на специально обустроенных пружинах.

Рассмотрим их конструктивные особенности:

  1. на одной стороне спицы находится крючок;
  2. на ее второй стороне расположено отверстие (подобие игольного ушка);
  3. между этими составляющими расположена пружина. Ее основная функция – обеспечить возможность регулировки расположения профилей и высоту потолка.

Приводим перечень необходимых для монтажа потолка Армстронг материалов и инструментов:

  1. Профили для подвесного потолка, специальные подвесы-спицы (о них мы рассказали выше), плитка.
  2. Светильники.
  1. Дюбеля забивные.
  2. Ножницы для резки металла.
  3. Перфоратор.
  4. Молоток.
  5. Болгарка.
  6. Плоскогубцы.
  7. Уровень.
  1. Трассер.
  2. Обычный карандаш для разметки.

Монтаж потолка Армстронг своими руками

Перед тем, как приступить к выполнению работы, предлагаем просмотреть видеозапись установка подвесного потолка Армстронг – видео урок позволит более детально рассмотреть все особенности и нюансы, которые не вполне понятны.

Приступаем к монтажу потолка Армстонг.

Рассмотрим устройство подвесных потолков Армстронг и поэтапное выполнение работы:

  1. Размечаем потолок. Как говорили выше, разметка позволит правильно рассчитать необходимое количество материала и впоследствии регулировать выставление профилей и готовых панелей.Для этого:

    • С помощью обычного (но лучше лазерного) уровня размечаем горизонтальное положение потолка, выясняем, насколько он станет ниже.
    • Намечаем разметки по углам помещения, впоследствии их соединяем горизонтальными линиями по всему периметру потолка.
  • Находим центр потолочной поверхности. С помощью трассера намечаем четыре стороны и делаем в их центральной части отметку. На пересечении всех отметок вырисовывается центр потолочной поверхности.
  • Самая короткая линия, которая соединяет противоположные стороны, является контрольной: с ее помощью будем впоследствии крепить направляющие профиля.
  • От контрольной оси через каждые 120 см наносим вспомогательные линии.
  • На расстоянии 90 см вокруг центра по кругу наносим точки – это места будущего крепления подвесов.

Производим разметку потолка

  1. Приступаем к монтажу подвесов и уголков.Для этого выполняем следующие этапы:
    • Прибиваем по уже готовой разметке уголки;
    • Крепим повесы.

  1. Приступаем к монтажу профилей.Для этого собираем каркас потолка, предварительно закрепив все подвесы:

Устанавливаем направляющие профиля.

Специальный замок для соединений профилей

Важно проверить, чтобы все концы направляющих профилей легли достаточно устойчиво на уголки.
Приступаем к установке поперечных профилей: их нужно устанавливать с интервалом 60 см.
В тех местах, где запланировали установить светильники, рекомендуем вмонтировать дополнительные подвесы. Данная мера способствует надежному укреплению конструкции.
Итоговый внешний вид после данных этапов – готовая сетка из профилей.

  1. Технология устройства подвесного потолка Армстронг позволяет усиливать каркас в тех местах, где будет установлен светильник для подвесных потолков – приступаем к его установке.
    Если не знаете, как это сделать – советуем обратиться к специалистам-электрикам.

  2. Завершающий этап монтажа потолочной конструкции – установка панелей (плиток). Данный этап требует аккуратности и внимательности, чтобы исключить появление на плитке пятен и отметин.

Завершающий этап монтажа

Как видим, установка подвесных потолков Армстронг своими силами вполне реальна, важно выполнять все этапы работы в той последовательности, о которой мы вам рассказали

Преимущества потолка Армстронг

На сегодняшний день подвесные потолки Армстронг приобретают все большую популярность, главным образом, по причине простого монтажа, ведь их можно устанавливать в производственных зданиях, в торговых площадях, а также при декорировании жилых помещений.

Перед тем, как ответить на вопрос, как смонтировать подвесной потолок Армстронг, давайте рассмотрим особенности самой конструкции. Основная комплектация Армстронга состоит из легких кассет, созданных на основе минерального волокна толщиной 20 мм. Такие кассеты крепятся при помощи металлических направляющих, которые собираются в подвесную конструкцию, прикреплённую к потолку при помощи подвесов 2 миллиметрового диаметра.

Такую конструкцию принято считать открытой, так как подвесная система намеренно не скрывается и становится частью декоративной конструкции потолка. Как правило, размер кассет варьируется от прямоугольных (размером 600х1200 мм) до квадратных (600х600 мм). Что касается дополнительного покрытия, то можно выбрать обычное либо влагоустойчивое. Последний вариант больше подходит для кухни или ванной комнаты, так как обеспечивает дополнительную защиту от влаги (прочитайте: «Потолок армстронг: технические характеристики конструкции»). Как правило, производители предоставляют наглядные фото декоративных кассет, что позволяет выбрать подходящий материал по своему вкусу.

Благодаря оптимальным техническим характеристикам, монтаж подвесного потолка Армстронг позволяет:

  • Скрыть разнообразные коммуникации, начиная от вентиляции, и заканчивая компьютерными проводами и кабелями.
  • Устанавливать противопожарные системы и решетки вентиляции.
  • Устанавливать лампы и люстры.
  • Создавать абсолютно независимую от основного потолка систему от идеально ровной до многоуровневой.
  • Гарантировать огнеустойчивость, а также обеспечивать шумо- и тепло – изоляцию, что осуществляется благодаря использованию различных поверхностей и покрытий, наиболее популярными среди которых являются ячеистые кассеты или же перфорированные конструкции.

Основные возможности конструкции:

  • Неограниченное расстояние от основного потолка, что позволяет устанавливать вентиляционную систему и кондиционер в образующееся пространство (прочитайте: «Расчет потолка армстронг: советы и рекомендации»).
  • Быстрый доступ к подпотолочным коммуникациям (что не представляется возможным при установке других типов потолков).
  • Широкий ассортимент деталей (от галогенных и светодиодных ламп до противопожарных и вентиляционных систем).
  • Легкость трансформации конструкции.

Инструкция по монтажу

Очень желательно на начальном этапе установить все подпотолочные коммуникации. Кроме того, при установке встраиваемых коммуникаций на конструкцию, необходимо учитывать, что общий вес системы не должен превышать нагрузки 6,5 кг/кв. м. При большей нагрузке необходимо приобретать более прочную систему, способную выдержать нагрузки от 7 кг/кв. м (подробнее: «Подвесной потолок Армстронг своими руками: этапы монтажа»).

Первый этап: нанесение разметки

Как и при установке любого потолка, монтаж подвесных потолков Армстронг следует начинать с разметки. Определив необходимое расстояние под скрытые коммуникации, на стене ставится отметка (подробнее: «Устройство подвесных потолков типа Армстронг — особенности конструкции»)

На данном этапе важно учитывать возможность спрятать все выступающие части подпотолочной конструкции и коммуникаций.

Элементы системы

К основным комплектующим подвесного потолка Armstrong относятся следующие необходимые детали:

  • панели;
  • профиль;
  • подвес;
  • каркас;
  • крепежный узел;
  • крепление потолочного покрытия.

Панели

Кассеты такого изделия могут быть как жесткими (из металла, стекла, различных зеркальных поверхностей), так и мягкими (из органического и минерального материала). Первый вариант плит является самым тяжелым и массивным, поэтому для него нужны специальные усиленные направляющие и каркасные конструкции. Для второго варианта не требуются дорогие и крупные элементы. Однако следует отметить, что мягкие покрытия изготавливаются из вредных для здоровья человека веществ.

Профиль

Чаще всего такие детали делают из металлопластика или окрашенного металла. В профиле обязательно создают специальное небольшое отверстие для подвески. Как правило, соединение этих направляющих осуществляют при помощи пружинных замков или отгибаемых усиков.

Подвес

Данный элемент состоит из двух маленьких прутков, которые соединены между собой с помощью изогнутой листовой пружины. Одну из деталей обязательно делают ровной, а вторую – с небольшим крючком в конце. Стоит заметить, что подвес можно легко регулировать, использую соединительную пружину.

Каркас

Эта составляющая потолка создается таким образом, что в нее можно встроить не только основные кассеты изделия, но и различные дополнительные элементы. Нередко в него прячут провода и другие предметы коммуникаций. Также достаточно часто в каркасную систему устанавливают лампы и светильники.

Крепление потолочного покрытия

Его осуществляют с помощью небольшого ровного прутка, который завинчивают с использованием инструментов в крепежный узел. При этом разбирать подвес сооружения не нужно. Также при креплении потолка необходимо надеть на крючок второго прутка профиль и, зажав листовую пружину, отрегулировать высоту и положение.

Уникальная разработка

В современном мире особым спросом пользуются светодиодные модели светильников. Светодиод представляет собой уникальную разработку, которая с успехом прижилась на рынке осветительных приборов и смогла вытеснить многих своих предшественников. Принцип действия такого рода светильников основан на применении полупроводников, которые излучают свечение. В результате применения в производстве этого принципа стало возможным изобретение экономичных и долго работающих осветительных приборов.

Светильники линейки Армстронг, являясь светодиодными изделиями, обладают всеми преимуществами, что присущи этому роду осветительных приборов.

Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

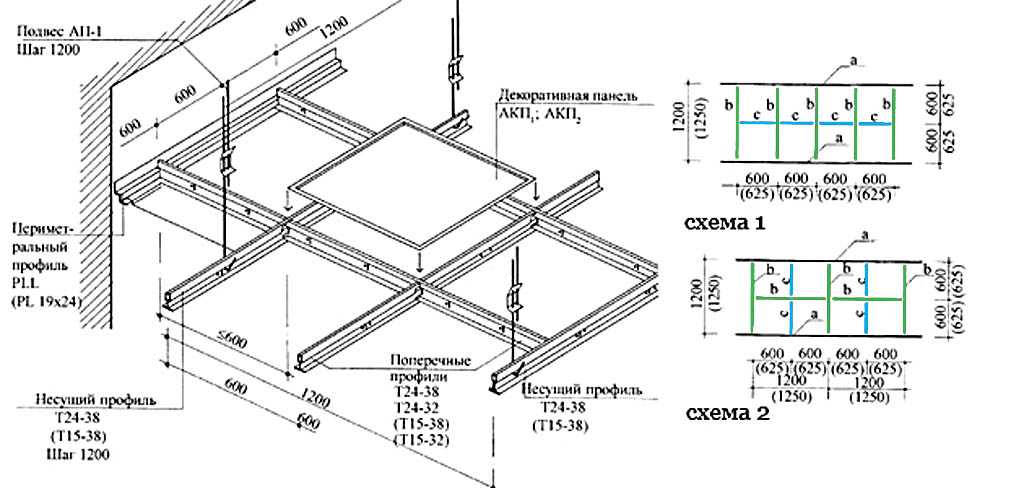

Схема установки подвесного потолка Армстронг

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрации Описание действий

Разметка уровня

От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.

Монтаж стеновых профилей

Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.

Крепление потолочных подвесов

С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.

Подвесы в местах установки светильников

Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.

Установка несущих профилей

Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.

Выравнивание горизонтальности профилей

Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.

Сборка каркаса из продольных и поперечных профилей

Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.

Установка встроенных элементов

После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.

Монтаж точечных светильников

В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.

Потолочные сплит-системы

Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.

Укладка плит

Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.

Монтаж и установка

Решив оформить помещение с помощью потолочных систем Армстронг, потребуется грамотно рассчитать необходимое количество используемых материалов, определить, какие дополнительные элементы могут понадобиться, а также провести нужные подготовительные работы.

Предварительный расчет материалов

Установка потолка Армстронг начинается с анализа перечня материалов, которые потребуются в работе. Чтобы определиться с их количеством, нужно получить представление, из каких деталей собираются такие потолки.

Следующие стандартные изделия установленных размеров используются для установки потолков системы Армстронг:

  • минеральные плиты квадратной формы, их размер обычно стандартный 600х600 мм, но бывает и американский вариант – 610х610 мм, однако такие плиты у нас встречаются нечасто;
  • металлические угловые профили – 3 м;
  • направляющие основные, их длина 3,7 м;
  • направляющие поперечные – 1,2 м;
  • подвесы, которые крепятся на бетонное основание. Их высота может регулироваться.

Для помещений разного размера требуется разное количество комплектующих. На представленном ниже фото можно просчитать число элементов, которые потребуются в процессе монтажа.

И чтобы более точно определиться с количеством всех элементов для такого потолка для конкретного помещения, можно воспользоваться такими формулами расчета:

  • количество минеральной плиты стандартного размера – 2,78хS;
  • профили металлические для монтажа на стену – Р/3;
  • направляющие основные – 0,23хS;
  • поперечные направляющие – 1,4хS;
  • число подвесов – 0,7хS.

В формуле используются данные S (площадь помещения) и Р (периметр помещения). Приведенные формулы расчета позволят приобрести все необходимые элементы в нужном количестве, исходя из параметров помещения, которое будет оформляться потолками системы Армстронг.

Дополнительные элементы

В качестве дополнительных комплектующих для потолков рассматриваемой системы используются крепежные узлы. Они необходимы для крепления подвесов к бетонному основанию. Может применяться комплект из шурупа и дюбеля, а также цанга.

Еще один элемент, который необходимо своевременно монтировать в потолочную поверхность, – светильники. Наиболее простой вариант – выбор светильника, полностью совпадающего размером с плитой потолка. Такой светильник размером 600х600 мм устанавливается вместо одной из плит при проведении установки.

В качестве дополнительных элементов также могут выступать плиты иной расцветки, с узорами. Либо минеральные плиты, в которых имеются круглые отверстия для последующей установки в потолок точечных светильников.

Светильники для потолка Армстронг

Подготовительный этап

Перед тем, как собрать потолок Армстронг, потребуется провести ряд подготовительных работ. Ведь даже закрывая не слишком эстетичный изначальный вариант потолка навесными минеральными плитами, плиты не страхуются от механических повреждений. Они могут возникать вследствие отслаивания старой штукатурки с потолка. Потому, если штукатурка на потолке лежит ненадежно, потребуется ее тщательно удалить. Если же покрытие надежное, не отваливается, его можно оставить.

Необходимо учитывать момент, что потолочное покрытие может протекать.

Для гидроизолирующего материала может применяться битум, латексная мастика или современная водонепроницаемая полимерная штукатурка. При наличии на поверхности потолка трещин необходимо их предварительно заделать. Для этого используется гипсовая или алебастровая штукатурка.
