Как сделать прокол в земле для водопровода

Прокладка трубопровода

Прокол под железной дорогой или автомобильным полотном выполняется в первую очередь. Далее, производится расширение скважины до нужного диаметра. На третьем этапе выполняют по методу ГНБ прокладку труб.

Это производится довольно просто: трубопровод затягивается вместе с последним расширительным риммером. Крепление коммуникации к расширителю производится посредством специальных соединительных скоб или вертлюг.

Предварительно выполняется протягивание проводника через готовый канал. Это необходимо при организации кабельной проводке в коммуникации. В таком случае трубопроводная конструкция будет служить защитным кожухом, предохраняющим проводку в грунте от повреждения.

Такая технология позволяет быстро, надёжно и экономно протянуть трубопровод через грунт без организации траншей, которые, как правило, выполняются вручную. После прокладки трубопровода ГНБ можно считать завершённым. В конце необходимо эвакуировать бурильное и другое оборудование с рабочей площадки.

Источник

Трубы ПНД для ГНБ

Диаметр трубы при ГНБ стандартный, это 63, 110, 160, 225, 315, 400, 500, 600, 700 и 800 мм. Согласно техническим нормам СНиП, если минимальный диаметр трубы составляет 273 мм, требуется применение прямошовных или спиральношовных сварных конструкций. Для дополнительной защиты от воздействия внешних факторов необходимо применять специальные футляры, изготовленные из стали горячекатаным методом. При максимальном диаметре труб в 200 мм допускается использование полиэтиленовых защитных футляров. Специфика прокладки и выбор материала напрямую зависит от свойств грунта:

1. Грунт на основе песка и глины может иметь подземные воды, вымывающие слои почвы. Применение легких пластиковых труб в такой ситуации невозможно. Для предотвращения их всплытия требуется использовать более тяжелые материалы.
2. Глубина закладки также важна при монтаже. Для монтажа сети на глубину 4,5 метра длиной в 45 метров потребуется стальная труба протяженностью более 120 метров.
3. Для прокладки коммуникаций методом ГНБ наиболее подходящими являются полиэтиленовые трубы. Максимальная глубина для такого материала ограничена 30 метрами.

Для прокладки коммуникаций способом ГНБ можно использовать трубы из любого материала, кроме бетона. Чугуна в данном методе монтажа долгое время не применялся за счет большого веса. Однако современные разработки позволили модернизировать буровые установки и увеличить их тяговое усилие до 45 тонн.

Прокладка трубопроводов под землей методом

• Горизонтальное Направленное Бурение ( бурильная система Navigator Vermeer);
• Прокол грунта (мини установка прокола грунта)

Строительство наружных подземных коммуникаций способом направленного бурения и мини  прокола грунта позволяет проводить работы:

• В условиях города (большое количество действующих инженерных сетей и дорог).
• Под автомагистралями, железными дорогами, дамбами, реками и другими естественными и искусственными преградами. подробнее
• В дачных и коттеджных поселках, сохраняя ландшафт и охраняя покой соседей. подробнее
• В стесненных условиях , например между забором и дорогой, соседними домами, работа в подвале и погребе и т.д..
• Круглогодично (зима — лето).подробнее

На нашем счету следующие города, где была осуществлена бестраншейная прокладка труб методом ГНБ и прокола:  Долгопрудный, Реутов, Железнодорожный, Домодедово, Талдом, Подольск, Тула, Ярославль, Королев, Ликино Дулево, Климовск, Щелково, Серпухов, Ивантеевка, Пушкино, Красноармейск, Люберцы, Краснозаводск, Павловский Посад,  Дмитров, Химки, Балашиха, Запрудня, Дубна, Видное, Зеленоград, Кубинка, Кашира, Нарофоминск, Руза, Хотьково, Загорянка, Воскресенск, Сергиев Посад, Монино, Икша, Ногинск, Старая Купавна, Поварово, Софрино, Ступино, Александров, Тутаев, Чехов, Электросталь, Фряново, Фрязино, Орехово Зуево, Москва (выполнено более 200 подземных переходов),. А также  поселения, поселки, такие как: Мураново, Лесной, Барвиха, Лесные Поляны, Пестово, Кишкино, Толстопальцево, Медвежьи озера, Алабино, Никифорово, Раздоры, Развилка, Рассказовка, Соколово, Тишково, Московский, Комягино, Ельдигино. Николина гора, Горки, Бахчиванжи, Заветы Ильича, Клязьма, пос. Биокомбинат, Зевалово,   и многие  другие.

 Очень актуальна прокладка наружных инженерных сетей под землей  методом прокола и гнб частным хозяйствам. Практически в каждое из них необходимо провести или поменять подземный водопровод, вывести напорную или самотечную канализацию, ввести электро кабель, или футляр под газопровод. Вокруг соседи, рядом дорога, озеро или река, лес или овраг, то есть стесненные условия для прокладки инженерных коммуникаций траншейным способом.  Прокладка коммуникаций  методом горизонтально направленного бурения (гнб) или прокол грунта установкой мини прокола остаются единственным способом строительства Ваших подземных сетей.

Позволят избежать серьезных затрат!

 Сохранить дорогу, постройки, окружающий ландшафт! Сохраняя нервы себе и соседям!

В случае наложения жестких требований недопущения нанесения ущерба ландшафту и окружающей среде бестраншейные технологии являются единственным способом проведения работ по устройству инженерных коммуникаций (трубопроводов).

Гибкая ценовая политика и индивидуальный подход к каждому Клиенту,

+7 963 634-42-59  Сергей+7 963 616-02-81  Александр

E-Mail: [email protected]

Работам с юридическими лицами

Работаем с физическими лицами

Буровые установки гнб

Буровые установки ГНБ– современные высокотехнологичные комплексы для прокладкиинженерных сетей закрытым способом.

Буровые установки ГНБ– это уникальная техника, имеющая на борту множество сложных гидравлических узлов, которая способна выполнить практически любую задачу по сооружению закрытых переходов методом ГНБ (горизонтально направленного бурения). Буровая головка со встроенным электромагнитным датчиком, накрученная на штангу,приводится в движение гидравлическими моторами, установленными на лафете. Буровые комплексы способны построить скважину диаметром более 1,5 метра и протяжённостью до нескольких километров, цены на бурение ГНБ зависят от многих параметров.

статьи:

1. Буровые установки ГНБ
   1. Цели и задачи
   2. Преимущества и недостатки
2. Конструктивные элементы установки ГНБ
3. Принцип работы
4. Производители буровых установок и модельный ряд
   1. Vermeer
   2. DitchWitch
   3. PrimeDrilling
   4. JOVE

Цели и задачи

Цель ГНБ – сооружение закрытых переходов для дальнейшей прокладки инженерных сетей на территориях, где прокладка открытым способом невозможна:

• под автодорогами,
• под парками и лесными участками,
• под железнодорожными путями и инфраструктурой РЖД,
• под линиями метрополитена,
• под реками, озерами и другими водоёмами,
• в черте плотного залегания городских коммуникаций,
• в других местах, где невозможен открытый способ прокладки.

Готовый буровой канал или по-другому буровая скважина применяют для последующей затяжки труб ПНД внутрь с целью прокладки водопровода, канализации, электрокабелей, кабелей связи, теплосетей, газопроводов и других сетей.

Преимущества и недостатки

Буровые комплексы ГНБ обладают высокой производительностью, это позволяет выполнять работы по строительству инженерных сетей на трудных участках гораздо быстрее механизированного способа (экскаваторы и т.п.), что дает ощутимый экономический эффект.

Преимущества ГНБ:

• Сложные интервалы протяжённостью более километра строительства подземных коммуникаций выполняются в короткие сроки.
• Сокращение издержек на большое количество рабочих, участвующих в процессе в сравнении с открытым способом прокладки. Один буровой комплекс и пять рабочих могут затянуть в скважину несколько километров труб в течении двух недель.
• Технология ГНБ позволяет пересечь на глубине на безопасном расстоянии множество инженерных сетей и обеспечить отсутствие повреждений подземных коммуникаций.
• В случае правильного применения специального оборудования работы ГНБ выполнимы в сложных с точки зрения геологии грунтах.
• Способ ГНБ обеспечивает сохранность асфальто-бетонных покрытий, брусчатки, газонов, парков, благоустроенных зон, одновременно с этим позволяет выполнить работы.

Недостатки ГНБ:

• Стоимость прокладки одного метра труб ПНД методом ГНБ в 3 и более раз превышает способ прокладки открытым способом.
• В случае неудачного выполнения работ на участке строительства ГНБ, по причинам обрушения бурового канала, потери инструменты и обрыва труб в скважине, выполнить повторно работы по проекту невозможно. Необходимо согласовывать изменение проекта, отступать от построенного бурового канала и строить скважину заново.

Конструктивные элементы установки ГНБ

Конструкция комплексов горизонтально-направленного бурения:

• Ходовая часть, гидроцилиндры, приводящие в движение гусеницы.
• Дизельный двигатель, питающий все основные узлы.
• Кабина оператора бурового комплекса, рычаги и приборы управления.
• Насос высокого давления для подачи бентонита под высоким давлением по штангам в скважину.
• Лафет – металлическая балка, по которой двигается каретка, приводящая в движение штанги. Обеспечивает угол наклона бурения в значениях от 0 до 40 %.
• Кассета штанг, подаватель штанг для увеличения длины колонны штанг в канале.
• Набор бурового инструмента: буровая головка, расширители диаметров 250 – 700 мм и более.
• Якорные анкеры. Забуриваются в грунт и позволяют надёжно закрепить установку ГНБ на поверхности.

Производители буровых установок и модельный ряд

Самое масштабное производство буровых комплексов организовано на территории Соединённых Штатов Америки и Евросоюза. Также на рынке установок ГНБ присутствуют производители из Китая и России.

Прокол под водопровод своими руками поэтапно

Сделать прокол под землей для водопровода самостоятельно, без привлечения специалистов и подрядных организаций можно при его длине не более 30 м. Такие работы за исключением приобретения материалов не будут стоить их исполнителю ни копейки, позволяя не только сэкономить деньги, но и приобрести полезный опыт в прокладке коммуникаций проколом.

Материалы и инструменты

При выполнении прокола дороги для водопровода своими руками из материалов необходимы только стальная толстостенная труба диаметром 40 мм с приваренным острым наконечником пирамидальной или конусной формы. Сделать такой рабочий орган лучше из прочной инструментальной стали – непрочный материал, встречаясь в почве с твердыми включениями, прослойками глины, может быстро выйти из строя, деформировавшись.

Из инструментов для данной работы потребуются:

Этапы прокола

Простая технологии прокола под дорогой или другим препятствием состоит из следующих этапов:

1. Копка двух траншей по обе стороны от препятствия. При этом траншею, из которой будет производиться прокол, следует выкапывать на 1,5- 2 метра больше, чем то расстояние, которое планируется пробивать под препятствием. Это необходимо для удобства работы в траншее с тяжелой кувалдой.
2. Укладка пробивочной трубы на дне – при помощи уровня и кирпичей труба укладывается ровно по центру траншеи, упираясь острием наконечника в стенку толщи почвы, которую необходимо пробить.
3. Пробивка слоя почвы под препятствием – ударами кувалды по торцу трубы она постепенно углубляется в почвенную толщу до тех пор пока ее наконечник не появиться в траншее с другой стороны препятствия. После этого наконечник и расплющенный ударами кувалды торец отрезается при помощи болгарки.

Особенности процесса горизонтально направленного бурения

1. ГНБ – бестраншейный способ прокладки канализации горизонтально направленным бурением начинается с проходки пилотной скважины. Подготовка процесса включает устройство котлованов на входе и выходе бура, установку бурового оборудования на точке забуривания и узла приготовления бурового раствора. Процесс происходит с отслеживанием траектории движения бура оператором локации.

Рабочим органом бурильной установки является бур, который проталкивается через толщу грунта усилием от вращающейся буровой штанги. Через ее продольный канал поступает бетонитно-полимерная смесь. Благодаря раствору укрепляются стенки скважины, охлаждается долото, обеспечивается вынос разрушенного грунта – шлама. Во время протягивания трубы бетонит значительно уменьшает сопротивление грунта, т. о. снижая усилие буровой машины на заведение трубопровода.

Горизонтально направленное бурение

2. Следующим этапом является расширение скважины. Буровым инструментом для данной операции является расширитель, который присоединяется к буровой штанге на место снятой буровой головки. Благодаря тяговому усилию и одновременному вращению расширителя створ расширяется ≈ на 25–30% от диаметра трубопровода. Процесс происходит при обратной проходке скважины по направлению к буровой установке.

Читайте так же: Можно ли использовать фанеру в качестве чистового покрытия пола? (Вопрос)

3. Заключающим этапом горизонтально направленного бурения является протаскивание рабочей канализационной трубы в образовавшуюся скважину. При этом предварительно сваренная из нескольких элементов плеть трубопровода находится на противоположном от установки конце скважины. Ее закрепление на расширителе обеспечивает шарнирный оголовок. Затягивание трубы по проектной траектории происходит тяговым усилием буровой установки.

Горизонтально направленное бурение

3 Этапы работ

Перед тем как начать бурение горизонтальных скважин необходимо выполнить следующие подготовительные работы:

1. Уточняется расположение подземных коммуникаций, которые расположены в пределах участка, где будет выполняться ГНБ. Места существующих коммуникаций – трубопроводы, кабельные линии, должны быть отмечены опознавательными знаками.
2. Исходя из особенностей грунта, и других важных факторов, выбирается оптимальная трасса прокладки.
3. Подготавливается площадка для буровой установки (уравнение грунта, создание освещения), и пути подъезда к ней.
4. Буровая машина занимает исходную позицию, на площадку доставляется необходимое количество бентонита (раствора для укрепления скважины), и буровых штанг.

Выполняется бурение пилотной скважины (мини тоннеля, диаметром до 100 мм). Изначально процесс бурения наклонных и горизонтальных скважин начинается под углом в 10-20 градусов, который, в процессе выхода на заданную глубину, корректируется к нужным показателям.

В процессе ГНБ изменение движения бура возможно во всех плоскостях. Чем ближе бурильная головка находится к точке выхода, тем сильнее бур направляется вверх, для того чтобы на выходе из грунта скважина получила необходимый угол.

Схематическое изображение траектории выработки при ГНБ

Для того чтобы расширить скважину, буровая головка своими руками заменяется на ример (специальное устройство для расширения), после чего на буровой машине включается режим обратных оборотов, и выполняется обратное движение римера, по направлению от точки выхода скважины, до буровой установки.

Количество проходов, необходимых для выполнения расширения скважины до нужного диаметра, может колебаться от 1 до 3. Это зависит от особенностей грунта и от того, какое устройство бурения используется. Если для расширения необходимо несколько проходок, то римеры последовательно меняются на устройства большего диаметра.

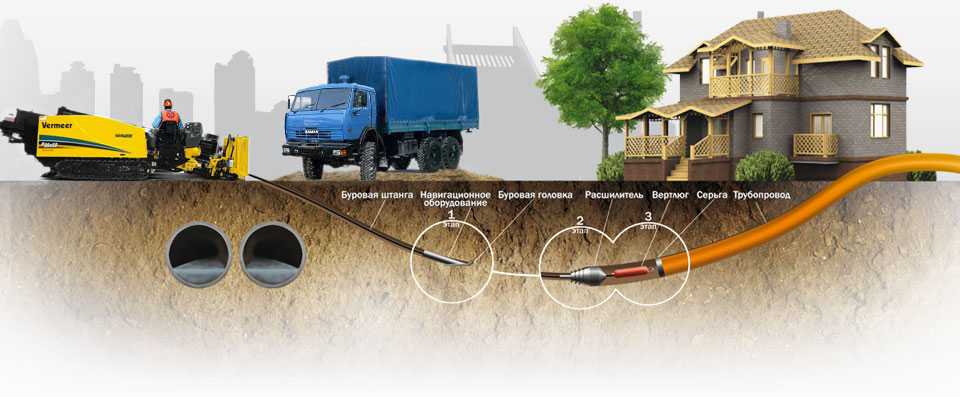

Прокладка труб выполняется с применением системы вертлюг и скоб, которые подсоединяются к трубе, и выполняют функцию креплений и фиксаторов, с помощью которых происходит затягивания труб в скважину.

Для фиксации труб вертлюгом на её край монтируется специальный скважинный оголовок, к которому присоединяется буровая колонна. В мелкогабаритных скважинах, обсадка которых выполняется полимерными трубами с небольшим весом, прокладки могут выполняться своими руками, в противном случае – усилие для затягивания труб придает буровая машина.

После того как труба смонтирована нужным образом, она отсоединяется от буровой колонны, после чего процесс ГНБ можно считать законченным.

Схематическое изображение пролегания трубопровода при ГНБ

Когда все этапы бурения наклонных и горизонтальных скважин завершены — осуществляется свертывание буровой установки и уборка рабочей площадки.

Метод наклонно направленного бурения подразумевает необходимость обязательного использования бетонита. Бентонит – это специальный раствор, который применяется для укрепления стенок скважины, так как риск обвалов грунта при ГНБ достаточно большой. Также бетонит уменьшает трение бура и улучшает процесс извлечение выбуренной почвы наружу.

Бентонит во много определяет эффективность всего процесса бурения, так как раствор плохого качества, который не будет обладать необходимыми промывочными свойствами, будет являться причиной дополнительных временных затрат, необходимых для очистки скважины от грунта.

Так как в процессе ГНБ используется большое количество бентонитного раствора, на входе и выходе в скважину могут скапливаться его излишки, которые, после завершения бурения, нужно извлечь своими руками, либо откачать с помощью насоса. Все остатки бетонита необходимо утилизировать.

Существуют определенные ограничения, которые препятствуют применению ГНБ:

• Подземные препятствия могут стать причиной невозможности продолжения ГНБ;
• Ограниченный изгиб буровых штанг для ГНБ не дает возможность выполнять короткие и неглубокие изменения направления скважины (до 5 м);
• Наклонно направленное бурение не может осуществляться в монолитных скальных породах, либо в грунтах, с высокой концентрацией валунов.

Полиэтиленовые трубы

Характеристики материала: Полиэтилен в отличие от стали — материал гибкий и легкий, он имеет высокую прочность, не подвержен коррозии и расширению под воздействием температур. Теплопроводность на низком уровне.

Цена: Полиэтиленовые трубы — одни из самых недорогих и демократичных вариантов. Стоимость трубы ПЭ зависит от её диаметра и длинны, и в среднем составляет от 150 до 250 рублей за п. м. (d63 мм)

Подходящий тип коммуникаций: Трубы из полиэтилена могут быть использованы при прокладке газопровода низкого давления, кабельных линий и ненапорной канализации, водопровода холодной воды. Не рекомендуется использовать их для проведения теплосети и горячего водопровода.

Технологические особенности: Благодаря гибкости полиэтиленовой трубы, протягивать её значительно легче, чем стальную. Наклон бурения может может легко изменяться, благодаря чему легко обойти уже имеющиеся подземные коммуникации. Бестраншейную работу с полиэтиленовой трубой во многих случаях можно начинать без предварительных земляных работ по выкапыванию приямков или траншей.

Ограничения: Глубина прокладки полиэтиленовой трубы не должна превышать 30 м. Температура воды для полиэтиленовой трубы высокого давления не более 40⁰C, низкого давления — 90⁰C . Если грунт состоит из слоев глины и песка, а при этом еще и присутствуют грунтовые напорные воды, которые постоянно вымывают слои, то установка полиэтиленовых труб может быть затруднена. Это будет связано со всплытием труб на поверхность. Чтобы этого избежать, необходимо использовать более тяжелые трубы.

Преимущества: Г ибкость, универсальность, чистота рабочей площади, совокупная цена работ по укладке трубы ПЭ ниже, чем у стальных.

Недостатки: О граничения по глубине и типу грунта, есть температурные ограничения.

Немного об истории: как возник метод ГНБ

Появившись в Америке практически благодаря наблюдательности, энтузиазму и инженерным талантам Мартина Черрингтона (Martin Cherrington), технология ГНБ сильно развилась, усовершенствовалась и ушла уже далеко вперед, завоевав признание строителей во всем мире.

Ныне Martin Cherrington однозначно признан основным изобретателем технологии и его даже называют иногда «дедушка направленного бурения». А тогда, почти 50 лет назад, промышленность горизонтального бурения развивалась на нескольких фронтах, строительные подрядчики пытались пути, чтобы преодолеть проблемы недостаточной управляемости и невозможность делать бестраншейную проходку на большие расстояния. Соединить воедино две уже применявшихся технологии — наклонно-направленное контролируемое бурение (оно использовалось в нефтегазовой промышленности) и горизонтальное бурение (уже достаточно активно применяемое в строительстве, но бывшее неуправляемым), пришло в голову именно Черрингтону. Проведя несколько пробных буровых испытаний, он впервые успешно применил новую идею для бурения скважины для газопровода под рекой Паджеро (Pajero), имевшей очень высокие берега со сложным грунтом из скальных пород. Так найденное решение стало началом новой методики: бурения по заданной траектории, причем при необходимости – криволинейной.

ВЫГОДЫ И ПРЕИМУЩЕСТВА применения ГНБ, как бестраншейного метода прокладки труб; области применения.

Главные возможности методов горизонтального направленного бурения в том, что оно позволяет в стесненных городских условиях, или при наличии автомагистралей на пути строительства осуществить бестраншейную (не повреждающую поверхность) прокладку труб и коммуникаций самого различного назначения. а также решить проблему преодоления естественных преград в виде рек. Перечислим для наглядности отрасли, в которых уже давно и с большим успехом применяются возможности ГНБ:

Бестраншейная прокладка труб для транспортировки жидкостей и газов при строительстве водопровода; канализации; сетей теплоснабжения; газопровода и нефтепровода, а также других продуктопроводов.

Бестраншейная прокладка коммуникаций всех типов: протяжка электрокабеля, прокладка кабелей связи и передачи данных; коммуникации других типов.

Причем трубы используются практически самые разные: из стали, чугуна, бетона, полиэтилена, керамики.

Благодаря самой своей сути, идее этой методики, Бестраншейные технологии и, в частности, технология ГНБ, содержат в себе целый набор преимуществ. Изложим их по пунктам.

Методика выполнения ГНБ – не повреждает поверхность. Полностью сохраняется целостность дорожных одежд дорожных покрытие и движение транспорта никак не нарушается;

соответственно, резко упрощаются и минимизируются согласования с ГИБДД, городскими организациями общественного транспорта и сокращаются их сроки;

Наличие естественных преград, таких, как реки перестает быть проблемой для строителей, и в то же время не приходится грубо нарушать ландшафт объемными земельными работами:

поскольку экологии территории не наносится какой-либо ощутимый вред — согласования с природоохранными организациями также становятся минимальны.

В свою очередь, все это существенно снижает общие сроки на подготовку строительства сетей и коммуникаций.

При бестраншейной методике значительно сокращаются объемы земляных работ, нет необходимости вывоза грунта, как при «наземных» технологиях прокладки траншей;

также уменьшается и количество необходимой техники и рабочей силы.

Не затронут ландшафт – а, значит, нет и расходов на его восстановление (в том числе, затрат времени)

Точность контролируемой с поверхности походки позволяет исключить «ошибочные» выходы бура в нерасчетной точке и повреждения соседних коммуникаций, что крайне важно в условиях современного города.

Минимальны риски каких-либо аварийных ситуаций.

Как следствие всего вышеуказанного, совокупные финансовые затраты могут сокращаться в целом от 30% и до 3-х раз, в зависимости от объекта и методики.

Сокращение сроков строительства очень существенное: от 2 до 20 раз.

— Итак, мы объективно видим ряд неоспоримых выгод. Благодаря всему этому стала настолько популярна во всех развитых странах бестраншейная технология прокладки труб, трубопроводов и коммуникаций, как высокоэффективная, экономически выгодная, а в целом ряде сложных случаев – просто незаменимая технология. И именно поэтому она активно развивается, завоевывая все новые рынки.

Метод продавливания

Метод продавливания предназначен для укладки металлических труб большого диаметра (от 800 мм). А одной из его главных особенностей является отсутствие необходимости выкапывания траншеи. Данный способ используется для трубопроводов не длиннее 80 метров. Суть метода заключается в том, что гидравлические домкраты вдавливают стальной футляр с ножом на конце в землю. Она высыпается в трубы, далее их необходимо вычищать вручную.

Данный метод широко используется при укладке трубопроводов под различными сооружениями, автострадами и рельсами. Также он задействован при проведении водо-, нефте- и газопроводов, монтаже канализаций. Помимо того, что таким способом можно использовать трубы большого диаметра, имеются и другие преимущества: относительно небольшие расходы и скорость работ.

Использование метода ГНБ при прокладке водопровода

Прокладка водопровода методом ГНБ представляет собой процесс, включающий нескольких этапов. Все начинается с получения задачи и составления проекта. Его необходимо согласовать с многочисленными инстанциями, в зоне ответственности которых будет проходить скважина и располагаться строительная площадка.

После утверждения проекта начинается бурение скважин, которое проводится в такой последовательности:

1. Рекогносцировка на местности. Обустройство подъездных дорог, выставление предупреждающих знаков и ограждений.
2. Отрывка котлована. В зависимости от габаритов установки ГНБ его глубина может составлять 2-10 м. На дно ямы укладываются железобетонные плиты, при необходимости проводится укрепление стен.
3. Подвоз и приведение в рабочее состояние техники горизонтального бурения. Установка генератора и топливных баков, бытовки и биотуалета.
4. Запуск оборудования, бурение пилотной скважины. Контроль траектории проходки осуществляется с помощью навигационных датчиков, закрепленных в буровой головке.
5. Установка на штангу расширителей. Увеличение диаметра скважины до нужных параметров. Обработка канала буровым раствором, который создает на его стенках твердую корку, предотвращающую деформацию и обрушение.

На заключительном этапе в месте выхода колонны на поверхность к ней цепляется трубопровод и затягивается в скважину.
