Область применения АВБбШв
Данное проводниковое изделие предназначено для прямой передачи электроэнергии от источника к потребителю. При этом могут применяться все основные способы укладки трассы.
Допустимо устанавливать кабель силовой АВБбШв на опорах воздушных линий электропередач. В таком случае обязательно соблюдение вышеописанных прочностных характеристик. Следует избегать чрезмерного провисания и изменения длины линии в зависимости от времени года (температуры).
Воздушная линия кабелей
Несколько проще дела обстоят с кабельными траншеями
При таком способе использования кабель не будет растягиваться под собственным весом, однако важно учесть влажность грунта и его давление. АВБбШв прокладывается в песчаной подсыпке
Сверху на неё укладывается красная сигнальная лента. Она необходима на случай, если кто-то решит копать в месте, где проходит кабель, и призвана предостеречь от дальнейших раскопок. Если траншея пересекает дорогу, АВБбШв следует прокладывать в защитной трубе.
ООО «МАШСТРОЙРЕСУРС» e-mail: [email protected]
Вопросы о кабеле АВБШв и АВБбШв
- Статьи
- ООО «МСР»
22.01.2015
Силовой бронированный кабель, чаще всего это АВБШв или ВБШв, в зависимости от материала, из которого выполнена токопроводящая жила имеет вполне объяснимый спрос на рынке.
Такой кабель используют для прокладки и эксплуатации в местах, где кабель может подвергаться какому-либо механическому воздействию. Для передачи и распределения электроэнергии в стационарных установках, где номинальное напряжение 0,66 и 1 кВ частотой до 50 Гц или постоянное напряжение до 1 кВ. А — алюминий В — фазная изоляция их ПВХ пластиката Бб — броня из двух стальных неоцинкованных лент Шв — наружный покров шлангового типа из ПВХ-пластиката Шнг — наружный покров шлангового типа из негорючего ПВХ пластиката
АВБШв (с алюминиевой жилой ВБШв) ранее выпускался по ГОСТ 16442 и марка звучала несколько по другому — АВБбШв. Аннулирование старого нормативного документа и ввод в действие нового ГОСТ Р 53769-2010 привело к тому, поменялось написание марки.
И поэтому часто у покупателей возникает вопрос: «Если я обычно приобретал кабель АВБбШв, могу ли я брать АВБШв? В чем отличие маркировки?»
Чтобы снять последние сомнения поясним: кабель АВБШв по конструкции аналогичен ранее существовавшей марке АВБбШв, однако, поскольку теперь есть требования по толщинам изоляции и оболочки, эти конструктивные элементы увеличены по сравнению с АВБбШв.
Соответственно, и это будет правильное решение, надо выбирать для эксплуатации кабель, полностью соответствующий новому ГОСТ Р, т.е. АВБШв.
Конструкционные элементы кабеля АВБШв Токопроводящая жила исполнена из алюминия, бывает отнопроволочной или многопроволочной, круглой формы или секторной, первого или второго класса по ГОСТ 22483. Изоляционный слой выполнен из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильного кабеля отличаются цветом. Изоляция нулевых жил – голубой цвет. Изоляция жил заземления исполнена в двухцветной зелено-желтой гамме. Поясная изоляция в кабелях, где защитный покров БбШв выпрессовывается из ПВХ пластиката Защитный покров кабеля АВБбШв — типа БбШв: — броня выполнена из двух стальных лент, наложенных так, чтобы верхняя лента полностью закрывала зазоры между витками нижней ленты; — защитный шланг исполнен из ПВХ пластиката. Слои битума. Защитный шланг из ПВХ пластиката
Присылайте Ваши заявки, потребности на кабельно-проводниковую продукцию.
Другие статьи рубрики
-
21.08.2015Отличия проводов самонесущих изолированные для воздушных линий электропередач СИП-1, СИП-2, СИП-3, СИП-4
-
10.03.2015В чем отличие между проводом ПВ-3 и ПУГВ

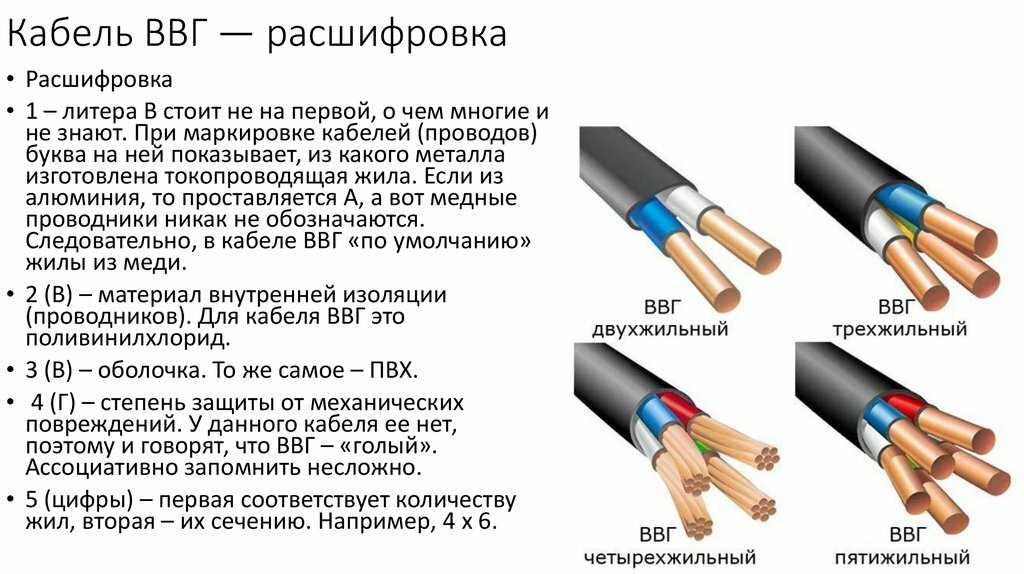

Расшифровка маркировки кабеля, провода
Возьмем как пример очень распространенный кабель: ВВГнг (ож)-0,66 кВ 3х1,5 и разберем его маркировку.
Данный кабель имеет 3 медных жилы, на 1,5 кв.мм. каждая.
Буква В — винил оболочка из поливинилхлоридного (ПВХ)пластика, обозначение (нг) не распространяющий горение при групповой прокладке материал.
Количество жил у большинства групп кабелей от 1 до 5.
У контрольных, к примеру, от 4 до 37.
Каждая жила имеет сечение.
У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.
0,66 кВ — напряжение. У данного кабеля оно составляет 660 В.
Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.
(ож) — исполнение — одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп), многожильное (мн). Индекс (А) в маркировке кабеля ВВГнг(А) обозначает соответствие категории А по нераспространению горения при групповой прокладке, кабели категории (А) считаются самыми безопастными по нераспространению горения.
Так же буквы (мс,мк) обозначение по ГОСТ Р 53769-2010:
О — однопроволочные
М — многопроволочные
К — круглые
С — секторные или сегментные
FR — от английского fire resistant что значит «огнестойкий»
Г — гибкий или небронированный. В — винил. Оболочка из поливинилхлоридного (ПВХ) пластиката. В — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката. А — алюминий. Алюминиевая токопроводящая жила.
Ф — фторопласт.
Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жила — алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди.
В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:
- АВВГ-П. Плоский, изолированные жилы уложены параллельно в одной плоскости.
- АВВГз. С заполнением, заполнение из резиновой смеси.
- АВВГнг-LS. нг- негорючий, ПВХ пластикат пониженной горючести. LS — «лоу смокинг» ( пониженное дымовыделение), ПВХ пониженной пожароопасности.
Расшифруем АВБбШв: Б — броня из стальных лент Ш— шланг защитный из ПВХ пластиката. в — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.
Расшифруем АСБ2лГ, АСКл, ЦСБ: С — свинцовая оболочка. 2л — две лавсановые ленты Г — голый. Защитный покров из двух стальных оцинкованных лент. К — защитный покров из круглых стальных оцинкованных проволок. Ц — изоляция бумажная, пропитанная нестекаемым составом.
Расшифруем АКВВГЭ: К — контрольный Э — экран общий из алюминиевой фольги поверх скрученных жил
Расшифруем АПвБбШп: П — изоляция из силанольносшитого полиэтилена. п — наружная оболочка из полиэтилена.
Расшифруем АПвПу2г: у — усиленная оболочка из полиэтилена 2г — «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана. КГ — кабель гибкий.
Расшифровка маркировки проводов.
Провода как и кабели маркируют буквами, после которых цифрами записывают число и площадь сечения токопроводящих жил. При обозначении провода принята следующая структура. В центре ставится буква П, обозначающая провод. Перед буквами П может стоять буква А, обозначающая, что провод изготовлен из алюминиевых токопроводящих жил; если буквы А нет, то токопроводящие жилы изготовлены из меди.
Вслед за буквой П стоит буква, характеризующая материал, из которого выполнена изоляция провода: Р — резиновая изоляция, В — ПВХ (поливинилхлоридная) изоляция П — изоляция из полиэтилена
Если провод имеет оплетку из хлопчатобумажной пряжи, покрытой лаком, то это обозначается буквой Л, а если пряжа пропитана противогнилостным составом, то буква в марке провода опускается. Букву Л ставят на последнем месте в обозначении марки провода.
Провода для электрических установок марки ПВ имеют цифровые индексы 1; 2; 3 и 4. Данные цифры обозначают степень гибкости проводов. Чем выше, тем провод более гибкий.
Провода для воздушных ЛЭП расшифровываются следующим образом: СИП — самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена. СИП-1 — с неизолированной нейтралью СИП-2 — с изолированной нейтралью СИП-4 — с равными по сечению изолированными жилами. — неизолированный провод, скрученный из алюминиевых проволок — неизолированный провод, состоящий из стального сердечника и алюминиевых проволок
Технические данные и описание кабеля «АВБбШв на 6 кВ ГОСТ 16442-80, АВБбШнг ТУ 16.К01-35-2002»

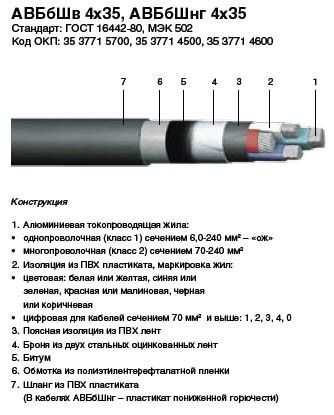

Конструкция:
1. Токопроводящая жила — алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483. 2. Изоляция — из поливинилхлоридного пластиката (ПВХ). Изолированные жилы кабелей имеют отличительную расцветку. Номинальная толщина изоляции соответствует 3.4 мм. 3. Скрутка — изолированные жилы кабелей скручены.Кабели изготавливаются только трехжильными. 4. Внутренняя оболочка — выпрессована с заполнением промежутков между жилами из невулканизированной резиновой смеси, в кабелях марки АВБбШнг из невулканизированной резиновой смеси пониженной горючести. 5. Поясная изоляция — выпрессована из ПВХ пластиката минимальной толщиной 0.9 мм, в кабелях марки АВБбШнг из ПВХ пластиката пониженной горючести. 6. Электропроводящий экран — наложен обмоткой из ленты, изготовленной из электропроводящей прорезиненной ткани номинальной толщиной 0.3 мм, с перекрытием или из двух лент электропроводящей кабельной бумаги номинальной толщиной 0,12 мм с зазором. 7. Металлический экран — из двух медных лент или медной фольги. 8. Разделительный слой — две ленты из полиэтилентерефталатной пленки, термоскрепленного полотна или другого равноценного материала с перекрытием. В кабелях марки АВБбШнг поверх обмотки пленками наложен разделительный слой из ПВХ пластиката пониженной горючести.
9. Защитный покров — типа БбШв: — броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты; — защитный шланг выпрессованный из ПВХ пластиката, в кабелях марки АВБбШнг из ПВХ пластиката пониженной горючести.
Применение:
Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 6 кВ частоты 50 Гц.
Для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках),а также на открытом воздухе,если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.
Кабели марки АВБбШв не распространяют горение при одиночной прокладке. Кабели марки АВБбШнг не распространяют горение при прокладке в пучках. Кабели не распространяют горение при прокладке в пучках по ГОСТ МЭК 60332-3-22-2005 по категории А
Технические характеристики:
— Вид климатического исполнения кабелей УХЛ и ХЛ категории размещения 5 по ГОСТ 15150-69 — Диапазон температур эксплуатации: от -50°С до +50°С — Относительная влажность воздуха при температуре до +35°С: до 98% — Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С — Минимальный радиус изгиба при прокладке: 7.5 наружных диаметров. — Номинальная частота: 50 Гц — Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания 10 мин.): 15 кВ — Кабели выдерживают в течение 4ч испытание переменным напряжением 18 кВ частотой 50 Гц — Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С — Максимально допустимая температура нагрева жил при токах короткого замыкания +160 °С — Продолжительность короткого замыкания не должна превышать …. 4с. -Допустимый нагрев кабелей в аварийном режиме не более…… + 80°С — Продолжительность работы кабелей в аварийном режиме не должна быть более 8 часо в сутки , но не более 1000 часов за срок службы — Строительная длина кабелей для сечений основных жил: 16 — 70 мм2 — 450 м 95 — 120 мм2 — 400 м 150 мм2 и выше — 350 м — Гарантийный срок эксплуатации: 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления — Срок службы: 30 лет
Коды ОКП:
35 3773 57 — кабелей АВБбШв на 6 кВ
Предлагаем также кабели на напряжение 6кВ марок: ВВГ, ВВГнг АВВГ, АВВГнг ВБбШв, ВБбШнг ВВГнг-LS, АВВГнг-LS ВБбШнг-LS, АВБбШнг-LS ВВГнг-ХЛ, АВВГнг-ХЛ, ВБбШнг-ХЛ, АВБбШнг-ХЛ
Табличные данные
| Масса 1 км кабеля, кг | ||
| Кабели марки АВБбШв | ||
| 3 x 35* | 38.8 | 2268 |
| 3 x 50 | 41.8 | 2511 |
| 3 x 70 | 45.2 | 2926 |
| 3 x 95 | 48.1 | 3352 |
| 3 x 120 | 50.7 | 3741 |
| 3 x 150 | 53.2 | 4147 |
| 3 x 185 | 56.6 | 4705 |
| 3 x 240 | 61.0 | 5498 |
| Кабели марки АВБбШнг | ||
| 3 х 16* | 36.4 | 2098 |
| 3 х 25* | 38.9 | 2403 |
| 3 x 35* | 41.4 | 2724 |
| 3 x 50 | 44.4 | 2981 |
| 3 x 70 | 48.0 | 3463 |
| 3 x 95 | 50.9 | 3925 |
| 3 x 120 | 53.7 | 4372 |
| 3 x 150 | 56.6 | 4868 |
| 3 x 185 | 59.6 | 5412 |
| 3 x 240 | 64.0 | 6261 |
*-кабели с жилами круглой формы
Конструктивные параметры
Число жил в кабелях, диапазон номинальных сечений жил и номинальные напряжения указаны в таблице.
| Число жил | Номинальное сечение жилы, мм2 | |||
| Номинальное напряжение кабеля, кВ | ||||
| 0,66 | 1 | 3 | 6 | |
| 2,3 и 4 | 4-50 | 6-240 | 6-240 | — |
| 3 | — | — | — | 35-240 |
Для четырехжильных кабелей наибольшее номинальное сечение жил — 185 мм2.
Кабели на напряжение 3 и 6 кВ изготовляют только трехжильными. Двухжильные кабели должны иметь жилы одинакового сечения. Трех-, четырех- и пятижильные кабели должны иметь все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Шестижильные кабели должны иметь четыре жилы равного сечения и две жилы меньшего сечения.
Номинальные сечения нулевых жил (меньшего сечения) и жил заземления должны соответствовать указанным в таблице.
Номинальные сечения жил, мм2
| Основные | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 |
| Нулевые | 1,5 | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 16 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Заземления | 1,0 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 | 16 | 16 | 25 | 35 | 35 | 50 | 50 | 70 |
Токопроводящие жилы могут быть однопроволочными и многопроволочными в соответствии с таблицей и должны соответствовать классам 1 и 2.
| Наименование жилы | Номинальное сечение жилы, мм2 | |||
| круглой | фасонной | |||
| медной | алюминиевой | медной | алюминиевой | |
| Однопроволочные жилы | 1,0-50 | 2,5-240 | 25-50 | 25-240 |
| Многопроволочные жилы | 16-240 | 25-240 | 25-240 | 25-240 |
Токопроводящие жилы одножильных кабелей всех сечений и многожильных кабелей сечением до 16 мм2 должны быть круглой формы. Токопроводящие жилы кабелей с поясной изоляцией сечением 25 мм2 и более должны быть секторной или сегментной формы.
Радиус закругления однопроволочных секторных жил должен быть не менее 0,5 мм.
Допускается изготовление кабелей с жилами сечением до 50 мм2 круглой формы.
Токопроводящие жилы изолируются в зависимости от марки ПВХ-пластикатом или полиэтиленом. Действующим стандартом предусмотрено выполнение изоляции из сшитого полиэтилена (обозначение Пв).
Изолированные жилы многожильных кабелей должны иметь отличительную расцветку. Изоляция нулевых жил должна быть голубого (светло-синего) цвета.
Изоляция жил заземления должна быть двухцветной (зелено-желтой расцветки), при этом один из цветов должен покрывать не менее 30 и не более 70% поверхности изоляции, а другой — остальную часть.
Цветовая маркировка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм.
Допускается маркировка изолированных поливинилхлоридным пластикатом жил цифрами, начиная с нуля. Маркировка цифрами производится тиснением или печатанием. Высота цифр — не менее 4,0 мм. Расстояние между цифрами не должно быть более 35 мм.
Изоляция одножильных кабелей может быть любого цвета.
Толщины изоляции кабелей, мм
| Номинальное напряжение, кВ | Номинальное сечение жилы, мм2 | Изоляция из полиэтилена или поливинилхлоридного пластиката | Изоляция из сшитого полиэтилена |
| 0,66 | 1-2,5 | 0,6 | 0,7 |
| 4 и 6 | 0,7 | 0,7 | |
| 10 и 16 | 0,9 | 0,7 | |
| 25 и 35 | 1,1 | 0,9 | |
| 50 | 1,3 | 1,0 | |
| 1 | 1-2,5 | 0,8 | 0,7 |
| 4-16 | 1,0 | 0,7 | |
| 25 и 35 | 1,2 | 0,9 | |
| 50 | 1,4 | 1,0 | |
| 70 | 1,4 | 1,1 | |
| 95 | 1,5 | 1,1 | |
| 120 | 1,5 | 1,2 | |
| 150 | 1,6 | 1,4 | |
| 185 | 1,7 | 1,6 | |
| 240 | 1,9 | 1,7 | |
| 3 | 6-240 | 2,2 | 2,0 |
| 6 | 10-240 | 3,0 -для полиэтилена | 3,0 |
| 3,4 — для поливинилхлоридного пластиката |
Скрученные изолированные жилы должны иметь заполнение промежутков между ними.
Допускается изготовление кабелей без лент поверх скрученных изолированных жил при условии сохранения подвижности изолированных жил и возможности отделения без повреждения оболочки от изоляции.
Поясная изоляция должна быть выпрессована из материала изоляции или из поливинилхлоридного пластиката или наложена обмоткой или продольно лентами из полиэтилентерефталатной пленки, поливинилхлоридного пластиката или другого равноценного материала.
Для кабелей на напряжение до 3 кВ включительно допускается поясная изоляция из двух лент полиэтилентерефталатной пленки и двух лент крепированной бумаги.
Номинальные толщины оболочек из ПВХ-пластиката должны соответствовать категории Обп-2
Справочные значения наружных диаметров и масс кабелей отдельных типоразмеров указаны в таблицах
С учетом значительных допусков реальные значения могут отличаться на 5-10% в меньшую или большую сторону.
На пластмассовой оболочке или защитном шланге не более чем через каждые 300 мм должен быть нанесен отличительный индекс завода-изготовителя и год выпуска кабеля.
Условия эксплуатации
Кабель КРПТ
Для надёжной и долгосрочной службы АВБбШв его следует эксплуатировать в соответствии с техническими условиями. При этом важным моментом является соблюдение требований по максимальной механической нагрузке и допустимому растяжению.
Рассматриваемый кабель обладает прочностью на разрыв не ниже 12,5 Н/мм. Он эластичен. Его относительное удлинение при разрушении составляет не менее 150 %. Данные характеристики позволяют применять вертикальную прокладку АВБбШв, что в некоторых случаях весьма кстати.
С течением времени кабель способен впитывать часть влаги из воздуха и в результате становиться тяжелее. Эти изменения могут стать критичными для прочности проводника или конструкций, поддерживающих его. АВБбШв поглощает не более 10 мг жидкости на 1 кв. см, поэтому кабель лучше содержать в сухости. Если это невозможно, то при расчёте прочности следует учесть увеличение массы.
ПвБбШв или полиэтилен против ПВХ
Отдельного внимания в этом списке заслуживает кабель ПвБбШв у которого базовая изоляция жилы выполнена из вулканизированного полиэтиленового материала. Как и остальные предшественники может одно- и многожильным (от 2 до 4). Сечение отдельной жилы ПвБбШв может меняться в диапазоне от 4 до 240 мм2. Вес погонного метра кабеля меняется от 0,44 до 8,69 кг для типоразмеров 2×6 и 4×240. При этом максимальный внешний диаметр составляет 54,2 мм.
ПвБбШв может применяться в достаточно сложных климатических условиях, в помещениях с разным уровнем коррозионной активности среды, возможности механических повреждений. Это автоматически означает, что производитель ПвБбШв закладывает него возможность прокладки в земле, в специально оборудованных траншеях.
Температурные режимы работы ПвБбШв на номинальных, аварийных и критических (КЗ) токах также мало чем отличаются от предыдущих модификаций.
Силовые кабеля типа ПвБбШв или ВБбШвнг можно применять в достаточно широких климатических и физико-технических рамках, что делает их практически незаменимыми и довольно универсальными продуктами.
Технические характеристики кабеля
По результатам различных испытаний для всех модификаций кабеля АВБбШв установлены предельно допустимые значения:
- Максимальная температура эксплуатации в окружающей среде в интервале -50 ̊С…+50 ̊С;
- Максимальная температура токопроводящих жил не более 70 ̊С, выше считается аварийным режимом эксплуатации. Работа в таком режиме допускается только 8 часов в течении суток, а на протяжении всей эксплуатации кабеля не более 1000 часов;
- Состав изоляции кабеля препятствует распространению пламени (негорючий);
- Короткое замыкание возникает в течении 5 сек при температуре 160 ̊С;
- Производители делают два вида кабеля с номинальным напряжением 1000В и 600В;
- Электроэнергия передается при напряжениях 220В и 380В с частотой 50Гц;
- Монтажные работы без подогрева допускается проводить при температуре не более -15 ̊С;
При соблюдении всех правил эксплуатации производители дают гарантийные обязательства на 5 леи и продолжительность эксплуатации кабеля до 30 лет.
Таблица производимых сечений кабеля АВБбШв с секторными (треугольными жилами):
| Количество жил и S -Сечения, мм² | Допустимое U , кВ | Наружный Ø кабеля, мм | Масса кг/1км |
| Кабели с секторными жилами | |||
| 3 :70 | 1 | 34,70 | 1738 |
| 3 :95 | 1 | 39,25 | 2130 |
| 3 :120 | 1 | 41,90 | 2435 |
| 3 :150 | 1 | 44,85 | 2866 |
| 3 :185 | 1 | 52,20 | 3491 |
| 4 :70 | 1 | 39.00 | 2139 |
| 4 :95 | 1 | 41,5 | 2559 |
| 4 :120 | 1 | 45,5 | 3012 |
| 4 :150 | 1 | 50,00 | 3568 |
| 3 :95+1 :50 | 1 | 40,30 | 2350 |
| 3 :120+1 :70 | 1 | 42,60 | 2712 |
| 3 :150+1 :70 | 1 | 48,60 | 3240 |
Характеристики кабелей с другими конструкциями проводов, круглые и многожильные при одинаковых сечениях могут отличаться, это надо учитывать при выборе кабеля и расчете необходимых параметров.
| Вес АВБбШв с круглыми многопроволочными жилами | ||
| Количество жил и сечение мм2 | кг/1 км кабеля, 660 В | Кг\1 км кабеля, 1000 В |
| 2 :10 | 425 | 439 |
| 2 :16 | 510 | 525 |
| 2 :25 | 661 | 675 |
| 2 :35 | 985 | 1011 |
| 2 :50 | 1255 | 1285 |
| 2 :70 | 1572 | |
| 2 :95 | 2024 | |
| 2 :120 | 2367 | |
| 2 :150 | 3025 | |
| 3 :10 | 485 | 505 |
| 3 :16 | 595 | 616 |
| 3 :25 | 785 | 807 |
| 3 :35 | 1106 | 1135 |
| 3 :50 | 1426 | 1460 |
| 3 :70 | 1575 | |
| 3 :95 | 1970 | |
| 3 :120 | 2278 | |
| 3 :150 | 2641 | |
| 3 :185 | 3135 | |
| 3 :240 | 3892 | |
| 3 :16+1 :10 | 680 | 700 |
| 3 :25+1 :16 | 905 | 930 |
| 3 :35+1 :16 | 1205 | 1234 |
| 3 :50+1 :25 | 1556 | 1594 |
| 3 :70+1 :35 | 1780 | |
| 3 :95+1 :50 | 2210 | |
| 3 :120+1 :70 | 2592 | |
| 3 :150+1 :70 | 2997 | |
| 3 :185+1 :95 | 3551 | |
| 3 :240+1 :120 | 4390 | |
| 4 :10 | 561 | 584 |
| 4 :16 | 700 | 720 |
| 4 :25 | 960 | 985 |
| 4 :35 | 1290 | 1325 |
| 4 :50 | 1671 | 1711 |
| 4 :70 | 1937 | |
| 4 :95 | 2400 | |
| 4 :120 | 2805 | |
| 4 :150 | 3310 | |
| 4 :185 | 3890 | |
| 4 :240 | 4916 |
Кабель АВБбШв

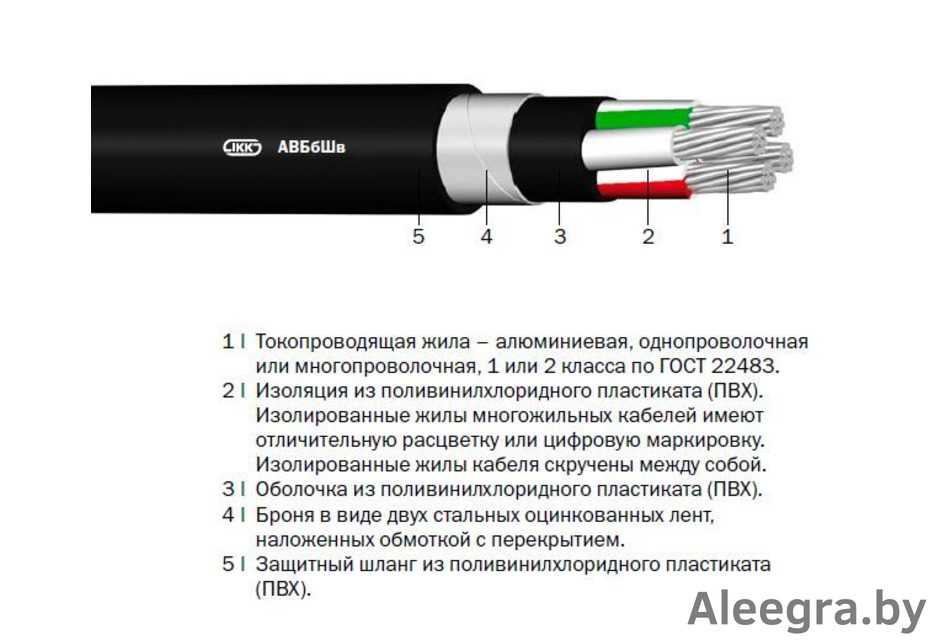

Элементы конструкции кабеля АВБбШв:
1. Алюминиевая токопроводящая жила (количество жил: 1, 2, 3, 3+1, 4 и 5 шт.) 1 или 2 класса:
— одножильная сечением 2,5–625 кв. мм — многожильная сечением 2,5–240 кв. мм
2. Изоляция из ПВХ пластиката, маркировка жил:
— цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная, или желто-зеленая; — цифровая для кабелей сечением 70 кв. мм и выше: 0, 1, 2, 3, 4;
3. Поясная изоляция из ПВХ лент; 4. Броня из двух стальных или стальных оцинкованных лент; 5. Битум (для сечений свыше 6 кв. мм); 6. Обмотка из полиэтилентерефталатной пленки (для сечений свыше 6 кв. мм); 7. Шланг из ПВХ пластиката.
Область применения кабеля АВБбШв:
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения. Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря.
Кабеля АВБбШв применяются для прокладки:
— в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям; — в воздухе при наличии опасности механических повреждений в ходе эксплуатации; — для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью; — для прокладки в пожароопасных помещениях; — для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.
Кабели предназначены для наклонных и горизонтальных трасс. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.
Срок службы кабеля АВБбШв — 30 лет.
| Cечение основных жил кабеля АВБбШв, мм2 | Строительная длина кабеля АВБбШв, м |
| 6,0-16 | 450 |
| 25-70 | 300 |
| 95 и выше | 200 |
| Количество и сечение жил кабеля АВБбШв, шт х кв.мм | Масса кабеля АВБбШв кг/км | Наружный диаметр кабеля АВБбШв мм |
| 2×2,5 ож | 244 | 13,0 |
| 2×4 ож | 302 | 14,8 |
| 2×6,0 ож | 452 | 17,3 |
| 2×10 ож | 456 | 18,6 |
| 2×16 ож | 545 | 20,5 |
| 2×25 ож | 710 | 23,6 |
| 2×35 ож | 839 | 25,6 |
| 2×50 ож | 1054 | 28,9 |
| 2×70 | 1137 | 28,0 |
| 2×95 | 1384 | 30,8 |
| 2×120 | 1598 | 32,9 |
| 2×150 | 1904 | 36,0 |
| 2×185 | 2216 | 38,7 |
| 2×240 | 2711 | 42,9 |
| 3х2,5 ож | 271 | 13,5 |
| 3х4 ож | 341 | 15,4 |
| 3×6,0 ож | 489 | 18,0 |
| 3×10 ож | 496 | 19,5 |
| 3×16 ож | 600 | 21,4 |
| 3×25 ож | 788 | 24,8 |
| 3×35 ож | 966 | 27,3 |
| 3×50 ож | 1107 | 27,3 |
| 3×70 ож | 1366 | 29,9 |
| 3×70 | 1438 | 31,4 |
| 3×95 ож | 1694 | 33,2 |
| 3×95 | 1792 | 35,0 |
| 3×120 ож | 1978 | 35,6 |
| 3×120 | 2122 | 38,1 |
| 3×150 ож | 2330 | 38,7 |
| 3×150 | 2491 | 41,2 |
| 3×185 ож | 2764 | 42,0 |
| 3×185 | 2959 | 44,8 |
| 3×240 ож | 3507 | 47,5 |
| 3×240 | 3730 | 50,5 |
| 3×6,0+1×4,0 ож | 549 | 19,2 |
| 3×10+1×6,0 ож | 562 | 20,9 |
| 3×16+1×10 ож | 684 | 23,1 |
| 3×25+1х16 ож | 962 | 27,3 |
| 3×35+1х16 ож | 1070 | 28,7 |
| 3×50+1х25 ож | 1272 | 29,9 |
| 3х70+1х35 ож | 1564 | 32,7 |
| 3х70+1х35 | 1645 | 34,5 |
| 3х95+1х50 ож | 1991 | 37,1 |
| 3х70+1х35 | 1645 | 34,5 |
| 3х120+1х70 ож | 2355 | 40,0 |
| 3х120+1х70 | 2473 | 42,1 |
| 3х150+1х70 ож | 2674 | 42,7 |
| 3х150+1х70 | 2842 | 45,3 |
| 3х185+1х95 ож | 3245 | 47,0 |
| 3х185+1х95 | 3453 | 50,0 |
| 3х240+1х120 ож | 4035 | 52,1 |
| 3х240+1х120 | 4328 | 56,5 |
| 4х2,5 ож | 306 | 14,4 |
| 4х4 ож | 390 | 16,5 |
| 4×6 ож | 550 | 19,2 |
| 4×10 ож | 575 | 20,9 |
| 4×16 ож | 704 | 23,1 |
| 4×25 ож | 962 | 27,3 |
| 4×35 ож | 1159 | 29,6 |
| 4×50 ож | 1352 | 30,1 |
| 4×70 ож | 1685 | 33,2 |
| 4×70 | 1765 | 34,7 |
| 4×95 ож | 2135 | 37,1 |
| 4×95 | 2251 | 39,1 |
| 4×120 ож | 2505 | 39,8 |
| 4×120 | 2631 | 42,0 |
| 4×150 ож | 2913 | 42,8 |
| 4×150 | 3101 | 45,4 |
| 4×185 ож | 3516 | 46,9 |
| 4×185 | 3747 | 49,9 |
| 4×240 ож | 4428 | 52,6 |
| 4×240 | 4676 | 55,6 |
| 5х2,5 ож | 343 | 15,4 |
| 5х4 ож | 452 | 17,7 |
| 5×6 ож | 509 | 19,0 |
| 5х10 ож | 674 | 22,3 |
| 5х16 ож | 834 | 24,8 |
| 5х25 ож | 1156 | 29,4 |
| 5х35 ож | 1386 | 32,1 |
| 5х50 ож | 1732 | 36,0 |
| 5х70 | 2209 | 39,1 |
| 5х95 | 2750 | 43,4 |
| 5х120 | 3221 | 46,3 |
| 5х150 | 3849 | 50,6 |
| 5х185 | 4565 | 54,8 |
| 5х240 | 5739 | 61,3 |
Cечение жилы , кв.мм не более А0,75 6 1 10 1,5 16 2,5 25
