Как выбрать насос для скважины.

КПД теплового насоса воздух-воздух и воздух-вода

КПД этого типа тепловых насосов сильно зависит от того, какова температура воздуха снаружи. К тому же, есть модели рассчитанные на работу при экстремально низких температурах. Например, низкотемпературный воздушный теплонасос, рассчитанный на отопление бассейна, дает КПД 230% при температуре -15 градусов Цельсия. Самые дешевые варианты будут иметь такой же КПД только при +5 — +10 градусов тепла.

Принцип работы теплового насоса воздух-воздух не очень отличается от устройства типа воздух-вода. Поэтому приведенные ниже значения можно использовать для обоих типов. КПД теплового насоса воздух-воздух среднего класса можно увидеть по этому графику:

На графике видна зависимость КПД теплового насоса воздух-вода в зависимости от температуры наружного воздуха и температуры нагрева воды

Что такое тепловой насос (ТН)

Возьмем для примера обычный бытовой холодильник. Внутри морозильника вода быстро превращается в лед. Снаружи находится горячая на ощупь радиаторная решетка. От нее тепло, собранное внутри морозильной камеры, передается комнатному воздуху.

То же самое, но в обратной последовательности, делает ТН. Радиаторная решетка, расположенная снаружи здания, имеет гораздо большие размеры, чтобы собрать достаточно тепла из окружающей среды для обогрева жилья. Теплоноситель внутри трубок радиатора или коллектора отдает энергию отопительной системе внутри дома, а затем нагревается снова вне дома.

Устройство

Обеспечить дом теплом — это более сложная техническая задача, чем охладить небольшой объем холодильника, где установлен компрессор с морозильным и радиаторным контурами. Почти так же просто устроен воздушный ТН, который получает тепло из атмосферы и подогревает внутренний воздух. Добавляются только вентиляторы для обдува контуров.

Получить большой экономический эффект от установки системы «воздух-воздух» сложно из-за малого удельного веса атмосферных газов. Один кубический метр воздуха весит всего лишь 1,2 кг. Вода примерно в 800 раз тяжелее, поэтому теплотворная способность тоже имеет многократную разницу. Из 1 кВт электрической энергии, потраченной устройством типа «воздух-воздух», можно получить только 2 кВт тепла, а ТН «вода-вода» дает 5–6 кВт. Гарантировать такой высокий коэффициент полезного действия (КПД) может ТН.

Состав компонентов насоса:

  1. Система отопления дома, для которой лучше применить теплые полы.
  2. Бойлер для горячего водоснабжения.
  3. Конденсатор, передающий энергию, собранную вовне, к теплоносителю внутридомового отопления.
  4. Испаритель, отбирающий энергию у теплоносителя, который циркулирует во внешнем контуре.
  5. Компрессор, который перекачивает хладагент от испарителя, переводя его из газообразного в жидкое состояние, повышая давление и охлаждая в конденсаторе.
  6. Расширительный клапан, устанавливается перед испарителем для регулирования потока хладагента.
  7. Внешний контур укладывается на дно водоема, закапывается в траншеи или опускается в скважины. Для ТН типа «воздух-воздух» контуром служит наружная радиаторная решетка, обдуваемая вентилятором.
  8. Насосы перекачивают теплоноситель по трубам снаружи и внутри дома.
  9. Автоматика для управления по заданной программе обогрева помещения, которая зависит от изменений температуры наружного воздуха.

Внутри испарителя теплоноситель внешнего трубного регистра охлаждается, отдавая тепло хладагенту компрессорного контура, а затем насосом перекачивается по трубам на дне водоема. Там он нагревается и цикл вновь повторяется. В конденсаторе происходит передача тепла системе отопления коттеджа.

Вода из колодца идет с воздухом. Почему вода подается с воздухом

В народе популярна мысль, что артезианская вода это нечто подобное золоту и она чиста, как душа младенца. Но в действительности это просто скважина, пробуренная на напорный водоносный горизонт. Это значит, что добурившись до водоносных известняков, уровень воды поднимется выше, чем он был. Вот и все, такие воды называются артезианскими, от этого качество артезианской воды не лучше и не хуже, чем в обычных безнапорных известняковых скважинах.Артезианская это просто термин, но сегодня им начали обозначать все скважины на известняк.Иногда уровень воды поднимается так высоко, что она начинается изливаться сама из скважины. О самоизливе мы писали .

Самое основное в артезианских скважинах не чистота воды, главное это дебит. Его достаточно для водоснабжения любого частного дома, производства или даже поселка. Именно поэтому бурение артезианских скважин на воду, сегодня обрело такую популярность.

Сейчас мы расскажем всю правду про артезианские скважины и что важно знать о них

На какой глубине артезианская вода

Никто однозначно не ответит, на какую глубину бурить артезианскую скважину, включая магических лозоходцев. А причина этому одна — геология. Артезианская вода залегает в известняках (поэтому ее иногда называют скважиной на известняк) и эти водоносные известняки могут располагаться на любой глубине, иногда это 50 метров, а иногда 150 метров. Чтобы узнать на какой глубине залегает артезианская вода, нужно посмотреть карту глубин скважин в Московской области (или вашего региона), а еще лучше, опросить соседей, у которых уже пробурена скважина. Очень вероятно, что у вас будет нечто подобное.В вашем регионе артезианские воды могут залегать в других породах, но сути дела это не меняет.

Артезианская скважина плюсы и минусы

Вам, как владельцу дома, важно иметь достаточное количество воды, а значит, альтернатив нет и нужно бурить на известняк.Это первый и самый основной плюс артезианской скважины — высокий дебит. Никакие песчаные скважины не сравнятся с ней в этом компоненте. Второй плюс и второе преимущество артезианской скважины: вода есть всегда

Независимо от сезона, будь то лето или зима, идут дожди или засуха, уровень воды в скважине стабильный, напор также стабильный.

Второй плюс и второе преимущество артезианской скважины: вода есть всегда. Независимо от сезона, будь то лето или зима, идут дожди или засуха, уровень воды в скважине стабильный, напор также стабильный.

Обслуживание артезианской скважины, правильной, не требуется вообще никогда, это еще один ее плюс. Грамотно (!) сделанная конструкция отработает весь свой срок эксплуатации и вам не нужно беспокоится за нее. Обычно срок службы артезианской скважины более 50 лет. Это при грамотном обустройстве, при условии использования качественных труб, материалов и качественно выполненной работы. К сожалению, сегодня так никто не делает, сегодня все стараются дать самую низкую цену .Обслуживания требует только водоподъемное оборудование, но это совсем другая история.

  • Дебит.
  • Вода есть всегда.
  • Не требует обслуживания.
  • Качество воды.

Минусы артезианских скважин

Недостатков у скважин на известняк нет никаких. Часто можно услышать о жесткой воде с превышением железа в составе…Это возможно, но если нет альтернатив, значит нужно работать с тем, что есть. Чтобы выяснить пользу или вред несет ваша вода из артезианской скважины, для начала, основательно прокачайте воду в течение 2-3 недель. Затем, вы можете сдать артезианскую воду на анализ и если имеются превышения, то под

Описание вычислительного процесса

Основное назначение насосных станций заключается в заборе воды из источника и ее подаче к приборам потребления. Так как поверхностный насос является шумным устройством, его стараются располагать на некотором удалении от жилых помещений. В связи с этим расстояние от комплексных систем до мест потребления воды может быть достаточно большим.

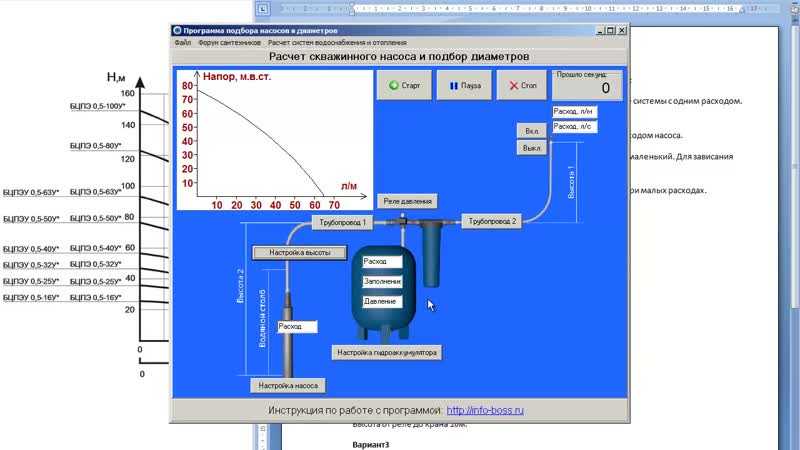

При использовании представленного калькулятора в первую очередь следует указать, какой перепад имеется по высоте между сантехническими приборами и самой станцией. Далее требуется отметить протяженность горизонтальных участков сети водоснабжения жилого строения. Двигаясь по трубопроводам, вода испытывает определенное сопротивление, поэтому отмечается снижение напора и в этих местах.

С уменьшением сечения труб сопротивление повышается. Если диаметр превышает дюйм, то горизонтальные участки можно не брать в расчет. Снижение давления в них не значительно.

Насосная станция находится в подсобном помещении

В калькуляторе имеется пункт, в котором должна быть указана длина участков по горизонтали из трубопроводов с разным сечением. Также придется отметить, из какого материала сделаны элементы, ведь сопротивление изделий может сильно варьироваться. К примеру, стальные аналоги сдерживают поток примерно в 1,5 раза сильнее, чем пластиковые.

На завершающем этапе остается определиться с требуемым давлением в местах потребления воды. Для простых смесителей обычно хватает 1,5 атмосферы, но для специальной техники может потребоваться и более сильный напор. Его значение отражается в паспорте, который поставляется совместно с прибором. Для удобства ответ выводится сразу в трех единицах измерения.

Экономьте время: отборные статьи каждую неделю по почте

Варианты внешних контуров теплового насоса

Внешний контур может представлять собой трубопровод-теплообменник, который забирает тепло из скважины, почвы или водоема. Каждый из этих вариантов имеет свои особенности, преимущества и недостатки, как при монтаже, так и при эксплуатации. Поэтому рассмотрим их подробнее.

Источник тепловой энергии – скважина

Для того, чтобы использовать такой источник тепла, необходимо пробурить скважину (одну глубокую или несколько мелких) или использовать уже имеющуюся. Считается, что из одного погонного метра скважины можно получить 50-60 Вт тепловой энергии. Поэтому для 1 кВт мощности теплового насоса потребуется около 20 м скважины.

Внешний контур теплового насоса в скважине

Преимущество: скважина не занимает много места на участке и отличается большой теплоотдачей.

Недостаток: скважину, особенно глубокую, необходимо бурить с помощью с помощью специальных механизмов или машины.

Источник тепла – грунт на участке

В этом случае трубу внешнего контура необходимо уложить на глубину, превышающую максимальную глубину промерзания в данном районе. При этом может быть два варианта укладки: вынуть весь грунт на определенной площади и уложить трубу в виде зигзагов, а потом засыпать все грунтом или можно уложить трубу в вырытые для этого траншеи.

Тепловой насос «грунт-вода»

Для 1 кВт мощности теплового насоса, в зависимости глубины укладки, плотности и обводненности грунта, может понадобится 35-50 м контура. Минимальное расстояние между трубами контура – 0, 8 м.

Недостатки такого вида внешнего контура:

  • для его размещения необходима достаточно большая площадь, на которой впоследствии нельзя будет высаживать деревья или кустарники, а только газон, цветы или однолетние растения;
  • большой объем земляных работ.

Внешний контур в воде

Еще один вариант внешнего контура – труба укладывается на дно ближайшего водоема, если он есть рядом с домом. При этом водоем должен быть достаточно глубоким, чтобы не промерзать до дна зимой. Из одного погонного метра такого внешнего контура можно получить максимум около 30 Вт тепловой энергии ( минимум 30 м трубы на 1 кВт мощности теплового насоса). Для того, чтобы уложенный на дно трубопровод не всплывал, на него устанавливается груз – около 5 кг на каждый погонный метр.

Внешний контур теплового насоса в водоеме

Преимущество: нет необходимости бурить скважину или выполнять земляные работы на большой площади.

Главный недостаток такого внешнего контура: не всегда рядом с домом есть подходящий водоем.

Рекомендации по ведению работ

Есть несколько рекомендаций, которые упростят работу и помогут не совершить досадных ошибок.

Высота. Важным параметром является высота подвешивания насоса. Если его опустить недостаточно глубоко, то он не сможет захватить осадок, качая только чистую воду, показывая ложный результат. Слишком глубокое погружение сразу после бурения может привести к очень быстрому заиливанию насоса, поломке и снижения производительности, кроме того, есть вероятность захватить гравий из фильтра, и прокачивать скважину придется гораздо дольше.

Промывка. Независимо от силы загрязнения, периодически доставайте насос, промывайте, подавая внутрь системы обычную чистую воду. Это сократит вероятность поломки,  повысит эффективность работы.

Крепление. Для погружения насоса используйте качественный, прочный трос. Желательно взять тонкий металлический трос, идеально –  лебедку.

Надежно прикрепите ее к насосу, если есть возможность – даже сваркой пару раз прихватите. Потеря насоса на глубине будет очень неприятна морально и материально.

Водоотвод. Отводите воду как можно дальше от отверстия, хорошо бы подключить трубу к центральному водопроводу или другому сливу. Если воду выливать рядом, она впитается обратно, снова заиливая скважину.

Критерии выбора

Насос для скважины, например, Малыш, – это главный элемент системы водоснабжения загородного дома. От правильности выбора этого агрегата зависит бесперебойная работа всей системы. При подборе насосного оборудования необходимо учитывать сразу несколько критериев:

  • Главными показателями , влияющими на выбор устройства, являются уровень жидкости в гидротехническом сооружении и глубина скважины. В паспорте к насосному оборудованию обязательно указывается глубина водозабора, на который рассчитан насос. Если вы не знаете, какой глубины ваше гидротехническое сооружение, лучше её измерять самостоятельно при помощи специального прибора или обычной верёвки. Также при помощи верёвки (её мокрой части) можно узнать высоту водного столба в скважине. Далее мы рассмотрим особенности выбора агрегата для скважин глубиной 30 метров.
  • Потребности в воде . Выбор насосного оборудования без знания этой величины просто невозможен. В зависимости от разновидности насоса этот показатель может быть в пределах 20-200 л/мин. Расчёт делается с учётом, что один человек использует в сутки воду в объёме 200 л. Следовательно, на семью из четырёх человек понадобится насос, мощность которого находится в пределах 30-50 л/мин. Можно выбрать самый простой агрегат, например, Вихрь или Малыш, только стоит предусмотреть небольшой запас мощности. Если кроме водоснабжения дома прибор будет обеспечивать полив огорода, то нужен насос ещё большей мощности. Как правило, для полива огорода в день может понадобиться около 2 тыс. литров воды, поэтому мощность насосного оборудования должна быть больше на 50 л/мин.
  • Производительность скважины . Точно вычислить объём воды, добываемый за определённый период, не получится. Для приблизительной оценки этого параметра засекают время, за которое всю воду из гидротехнического сооружения откачают, а также время, за которое полностью опустошённая скважина вновь наполнится водой. После этого второй показатель стоит разделить на первый. Полученный результат и будет дебетом водозабора. Для подбора насосного оборудования этой приблизительной величины будет вполне достаточно.
  • Напор скважины на воду . Этот показатель особенно важен для водозаборов глубиной 30 метров и более. Для определения напора вы должны знать, сколько метров в глубину имеет ваша скважина. К этой величине прибавляют 30 и увеличивают на 10 процентов. В итоге вы получите высоту водяного столба. По этому показателю и выбирают насос. Например, если ваше гидротехническое сооружение глубиной 30 метров, то высота водяного столба получится 60 м +30 + 10% = 66 м. В таком случае лучше выбирать модель насосного оборудования, например, Малыш или Вихрь, с напором 70 метров.
  • Диаметр ствола гидротехнического сооружения . Этот показатель нужен для определения мощности насосного оборудования. Если бурение вашей скважины выполняли профессионалы, то данную величину можно найти в паспорте скважины на воду. Если водозабор делали сами, то диаметр можно измерять тоже самостоятельно. Эта величина должна быть в дюймах, поэтому для перевода из сантиметров знайте, что в одном дюйме 2,54 см. Большинство насосов, в том числе и агрегат Малыш, предназначены для скважин размером 4 дюйма. Если диаметр ствола вашего сооружения нестандартный, нужную модель можно заказать из каталога. Именно поэтому, прежде чем делать скважину на воду, стоит заранее выбрать подходящий 4-х дюймовый диаметр обсадной колонны.
  • Цена насосного оборудования – не менее важный показатель при выборе агрегата. Также при подсчёте расходов стоит учесть, что вам понадобится стальной трос для подвешивания насоса в скважине и автомат для подключения. Необязательно выбирать самый дорогой агрегат. Есть сравнительно недорогие отечественные модели, например, насос Малыш, которые отлично справляются с поставленными задачами.

На каком динамическом уровне устанавливают насосы?

Оборудование опускают в скважину, исходя из ее общей глубины и высоты динамического уровня. Корпус прибора должен находиться как можно выше, но без риска выныривания на поверхность

Когда требуется выполнить глубокое погружение, важно не превышать глубины, допустимой по паспорту данной модели

Предупредить наиболее распространенные риски, как правило, позволяет автоматика

Важное дополнение к любой модели скважинного насоса – обратный клапан. Некоторые модели уже имеют встроенный, но специалисты настаивают на установке внешнего

Причина проста: если клапан встроенный, то при образовании засора не останется иного выхода, кроме как извлекать насос и отправлять его в починку. Если же клапан наружный, то его легко снять и прочистить своими руками. Его диаметр подбирают, в принципе, равным переходнику (соединителю) или просвету выходного патрубка насоса.

На отрезке трассы от насоса до ввода в дом лучше всего использовать пластиковые трубы ПНД. Это не только надежно, но и дешево

Но при покупке важно убедиться, что труба пищевая, а не техническая. В технических характеристиках должна быть указана маркировка – SDR 11

Такие трубы соответствуют ГОСТ 18599-2001 и выдерживают давление до 16 атмосфер.

Чтобы подвесить насос в скважине, используют трос из нержавейки и зажимы (фиксаторы). Чтобы избежать перетирания троса в точке крепления, разрешено применять коуши. Особенно следят за тем, чтобы вес насоса был распределен по тросу. По технике безопасности запрещено подвешивать его на трубу или кабель.

Виды насосов

Выше мы уже рассказали, на какие категории можно разделить ТН в зависимости от того, какие типы источников тепла используются. Остановимся на них подробнее.

Геотермальные системы

В качестве источника тепла у ТН используется запасенная тепловая энергия земли. Такие насосы считаются самыми эффективными, потому что температура грунта остается постоянной в течение всего года.

Эти системы подразделяются на горизонтальные и вертикальные. Но для их применения требуется довольно большая площадь под горизонтальные трубы. Для вертикальных систем необходимо выполнить значительные земляные работы.

Геотермальные с открытым циклом

В качестве теплообменника у ТН используется вода из водоема. Она после использования в качестве теплообменной жидкости снова возвращается в водоем. Допускается при наличии достаточного объема чистой воды и разрешения экологического законодательства.

Насосы закрытого цикла с теплообменником

Установка теплового насоса является самым эффективным вариантом, но в то же время и самым затратным.

Замкнутый тип ТН делится дополнительно на:

  1. Горизонтальные — самые эффективные при условии, что имеется доступ к большим по площади земельным участкам. Размещаются в траншеях, которые расположены ниже промерзания грунта.
  2. Вертикальные — используются в тех случаях, когда нет достаточного по площади земельного участка. Используются скважины глубиной до 200 метров — в них монтируются теплообменники.

Системы воздух-воздух, вода-вода и воздух-вода

Тепловую энергию воздушный ТН берет из атмосферы. Для монтажа такая конструкция отличается простотой.

Положительные свойства:

  • поставить оборудование так же легко, как подключить кондиционер или холодильник;
  • для установки не нужен большой теплообменник;
  • после подключения сразу готов к работе;
  • установка требует минимального обслуживания;
  • не нужно монтировать систему отопления;
  • обладает низкой стоимостью;
  • отсутствует бак-накопитель.

Но такой насос обладает и существенными отрицательными свойствами:

  • большая зависимость степени потребления электроэнергии от температуры уличного воздуха;
  • необходимость в резервном источнике тепла при сильных морозах;
  • наружный блок в морозы может обмерзать.

Воздух-воздух

Воздушный насос по принципу работы напоминает тот, что применяется в кондиционере в режиме обогрева с единственным отличием: ТН настроен на отопление, а кондиционер — на снижение температуры в комнате.

Принцип действия установки воздух — воздух заключается в следующем. Воздух, даже при низких температурах, имеет некоторое количество энергии. Только при абсолютном нуле тепловая энергия отсутствует. Большинство ТН способны получать тепло при температуре -15 °С. В настоящее время некоторые производители выпускают станции, сохраняющие отбор тепла при -30 °С. Забор тепла происходит при помощи испарения фреона, который циркулирует по внутреннему контуру. Для этой цели используется испаритель, в котором хладагент преобразовывается из жидкого состояния в газообразное. При этом поглощается тепло.

Следующим блоком, который расположен в этой системе теплоснабжения, является компрессор, который фреон из газообразного состояния превращает в жидкое. При этом выделяется тепло. Эффективность установки воздух — воздух напрямую зависит от температуры окружающей среды. Чем она ниже, тем производительность станции уменьшается.

Вода-вода

При такой системе во внутреннем контуре циркулирует легко испаряющаяся жидкость, например, фреон. В качестве контура внутри помещения могут быть водяные трубы, регистры или батареи, заполненные водой.

В качестве внешнего контура может выступать любой водоем с достаточно большим количеством воды — река, озеро или пруд. В этом случае теплоноситель забирает тепло из внешнего контура и отдает его контуру внутри помещения.

Воздух-вода

ТН типа воздух — вода является наиболее универсальной моделью. Она весьма эффективна в теплое время года, но в холодное время производительность существенно падает.

Простой монтаж является преимуществом системы — подходящее оборудование монтируется в любом месте. Тепло, которое удаляется из помещения в виде газа либо дыма, может повторно использоваться.

Водяной ТН берет тепло из грунтовых вод, которые прокачиваются через испаритель. Подобный ТН отличается неплохой эффективностью и повышенной стабильностью: эффективность — это результат значительной теплоотдачи воды. Разумеется, для использования установки такого типа нужно, чтобы грунтовые воды на территории имелись в достаточном количестве. Желательно, чтобы вода находилась не глубже 30 метров.

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства

Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

  1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
  2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
  3. При контакте с внешней средой хладагент закипает и испаряется.
  4. После этого хладагент в виде пара поступает в компрессор.
  5. Там он сжимается — благодаря этому серьёзно повышается его температура.
  6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
  7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
  8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
  9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным — горячий.

Преимущества:

  • Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
  • Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
  • Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

  1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
  2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Насколько самостоятельное обустройство скважины дешевле, чем заказ в компании

Средняя стоимость бурения метра скважины профессиональными специалистами стартует от 2 000 рублей за метр. За котлован глубиной 20 м придется заплатить не менее 40 тысяч.  Плюс — расходные материалы.

Чтобы сделать скважину самостоятельно, придется потратиться на:

  • сетчатый фильтр — стоит от 2 000 рублей за квадрат. Пластиковые аналоги дешевле — от 600 рублей;
  • ПВХ-труба — сечением 12,5 см — 300 рублей за метр.

Если говорить о средних затратах на работу под ключ, то самостоятельное бурение скважины обойдется вам как минимум, втрое дешевле услуг бригады работников.

Бурение скважины своими руками — доступный, но трудоемкий процесс. Если все сделать грамотно, сооружение будет работать 2-3 десятка лет, а вода в источнике — всегда чистой. Как вырыть котлован и установить оборудование, обеспечить герметичность и подключить питание, мы рассмотрели в данной статье.

Альтернативное топливо для насосов

Использовать углеродное топливо в виде дров, угля, газа для работы ТН вовсе не нужно. Источником энергии служит рассеянное в окружающем пространстве тепло планеты, внутри которой находится постоянно действующий ядерный реактор.

Твердая оболочка материковых плит плавает на поверхности жидкой раскаленной магмы. Иногда она прорывается наружу при вулканических извержениях. Вблизи вулканов встречаются геотермальные источники, где даже зимой можно купаться и загорать. Тепловой насос способен собирать энергию практически повсеместно.

Для работы с различными источниками рассеянного тепла существует несколько типов ТН:

  1. «Воздух-воздух». Извлекает энергию из атмосферы и нагревает воздушные массы внутри помещения.
  2. «Вода-воздух». Тепло собирается внешним контуром со дна водоема для последующего использования в вентиляционных системах.
  3. «Грунт-вода» (геотермальные). Трубы для сбора тепла располагаются горизонтально под землей ниже уровня промерзания, чтобы даже в самый сильный мороз получать энергию для подогрева теплоносителя в отопительной системе здания.
  4. «Вода-вода». Коллектор раскладывают по дну водоема на глубине от трех метров, собранное тепло нагревает воду, циркулирующую в теплых полах внутри дома.

Существует вариант с открытым внешним коллектором, когда можно обойтись двумя скважинами: одна — для забора грунтовых вод, а вторая — для слива обратно в водоносный слой. Такой вариант возможен только при хорошем качестве жидкости, потому что фильтры быстро засоряются, если в составе теплоносителя имеется слишком много солей жесткости или взвешенных микрочастиц. Перед монтажом надо обязательно сделать анализ воды.

Если пробуренная скважина быстро заиливается или вода содержит много солей жесткости, тогда стабильная работа ТН обеспечивается бурением большего количества отверстий в земле. В них опускают петли герметичного внешнего контура. Затем скважины закупоривают с помощью тампонажа из смеси глины и песка.

Как устроена скважина для теплового насоса

Скважина или система скважин теплового насоса — важная часть системы отопления. Процесс ее бурения такой же, как и скважин на воду. После завершения бурения в нее опускается замкнутая система стальных или пластиковых труб, по которым будет циркулировать теплоноситель. После этого скважина тампонируется — заливается раствором бетонита или другим подобным веществом, для того, чтобы предотвратить механические воздействия на трубы в результате движения грунта. Главное условие — чтобы материал тампонирования не препятствовал процессу теплообмена между землей и теплоносителем.

Глубина скважин для тепловых насосов зависит от ряда факторов, среди прочего от уровня залегания грунтовых вод, площади дома, который необходимо отапливать и размеров территории, на которой устраиваются скважины. Лучше всего вместо одной глубокой пробурить несколько скважин меньшей глубины на расстоянии 1-1,5 друг от друга, конечно, если это позволяет площадь участка. Иногда, вместо параллельного вертикального бурения используется «лучевое» бурение скважин, например, когда площадь участка недостаточна для размещения нескольких вертикальных скважин. В этом случае бурение ведется под углом, а скважины располагаются лучеобразно. Такую систему можно разместить на ограниченном пространстве, около 4 м2.

Расчет и проектирование системы, а также бурение скважин следует доверять только высококвалифицированным специалистам, которые, как правило, работают в компаниях, заслуживших хорошую репутацию, а не в фирмах-однодневках. Помните, что цена скважины под тепловой насос, а также и всей системы отопления высока, а ее срок службы напрямую зависит от качества выполненных работ. В нашей компании работают опытные инженеры и рабочие, которые используют современную технику и материалы. Все это позволяет нам бурить скважины, которые прослужат своим владельцам 50-70 лет. Вот еще несколько аргументов в пользу сотрудничества с нами:

  • Мы работаем официально, заключая письменный договор, что защищает вас от мошенничества и недобросовестного исполнения обязательств.
  • Наши специалисты бурят скважину и монтируют тепловой насос под ключ, так что вам не придется беспокоится о поиске нескольких подрядчиков.
  • Мы успешно справимся с задачей любой сложности — заключив договор с нами вы обязательно получите отличный результат.
  • Мы гарантируем высокое качество работ в договорные сроки.
  • Наши расценки соответствуют реальным затратам труда и строго регламентированы сметой.

Технология прокачки скважины

Выбор насоса

Прежде всего, следует решить, каким насосом прокачать скважину после бурения. Если у хозяина есть мощный, производительный насос, настоятельно рекомендуется отложить его подальше. Для работы желательно приобрести недорогой погружной вариант. Практика показывает, что хороший насос лучше всего будет оставить напоследок, для выкачивания уже чистой воды.

Из-за грязи он может сломаться, его ремонт будет очень дорогим, когда как недорогой простой насос чинить дешевле (твердые частицы обязательно приведут к заклиниванию и поломке)

При выборе насоса обязательно обращайте внимание на принцип его работы – вибрационные модели неспособны справиться с такой нагрузкой, поэтому рекомендуется остановиться на центробежных

Как правильно подвешивать?

Для работы насос будет погружаться прямо в пробуренное отверстие. Здесь важным моментом является высота его подвешивания. Идеально он должен находиться на высоте 50-80 см от гравийного фильтра – это поможет ему работать наиболее эффективно.

Какое время будет затрачено?

Сколько прокачивать скважину? Время, которое будет потрачено на полную прокачку, запланировать невозможно. Очистка воды может занять несколько часов, но если  вода проходит через глину или слои мелкого песка, затея растянется на несколько дней. При этом производительность насоса напрямую влияет на скорость прокачки – чем мощнее будет устройство, тем быстрее вы справитесь.

Существует также утверждение, что для полной раскачки скважины необходимо продолжить качать воду даже в том случае, когда она уже бежит совершенно прозрачная. Для глубоких бурильных скважин (от 100 до 500 метров) процесс должен занимать минимум два дня, для менее глубоких – сутки.

Технологический перерыв

После того как насос для прокачки скважины после бурения начал подавать прозрачную воду, сделайте перерыв несколько дней, после чего попробуйте снова прокачать. Если за это время вода размыла внизу новую грязь, она также «вылетит в трубу». Во время повторной прокачки затраты времени значительно сократятся.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Дом своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
