10 типичных ошибок при укладке электрического теплого пола

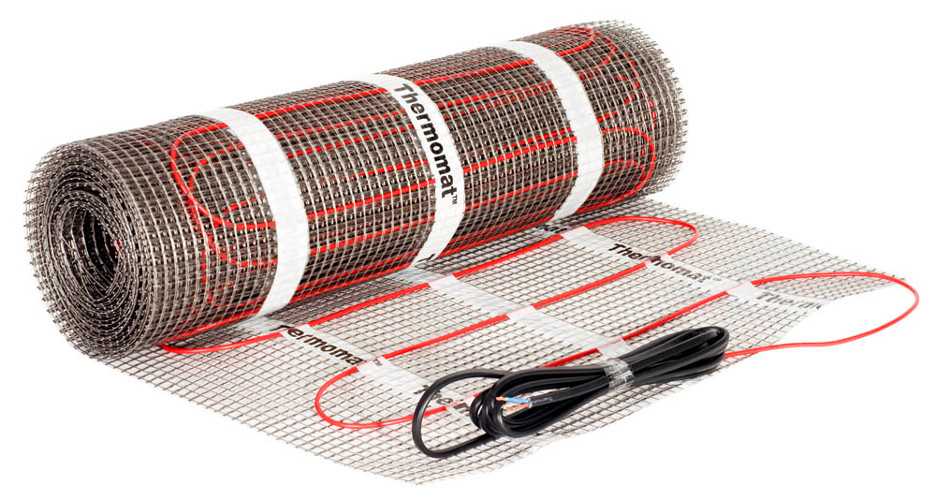

Нагревательные кабельные маты

Этот тип электрического пола можно назвать идеальным вариантом под плитку. Он стоит относительно недорого, укладывается в несколько раз проще, чем обычные гребщие кабели, а служит долго.

Почему укладка в несколько раз быстрее? Потому что большая часть работы уже сделана. При устройстве отопления из кабеля много времени занимает его укладка и фиксация на полу. Необходимо выдерживать определенное расстояние между витками, уложив, закрепить несколько раз на расстоянии одного метра, а в местах поворотов еще чаще. Если учесть, что укладываются десятки метров, эта процедура кропотлива и отнимет много времени. В матах кабель уже закреплен на полимерной сетке с определенным шагом. Величина шага определяет мощность нагрева. Все что нужно в этом случае — раскатать сетку по полу, который будем обогревать

Там, где нужно мат развернуть, кабель снимается с сетки, сетка разрезается (Внимание: разрезается не кабель, а сетка). Трудоемкость несравнимо меньше

Монтаж электрических матов — дело быстрое

Подготовительные работы, укладка и подключение

Укладка матов осуществляется только на ровное основание, поэтому предварительно требуется его особым образом подготовить.

Монтаж теплого пола Теплолюкс нагревательных матов

Watch this video on YouTube

Подготовка основания

Чтобы подготовить поверхность для теплого пола под плитку, нужно снять старое покрытие и залить пол стяжкой из бетона. Если же, под старым напольным покрытием гладкая поверхность, то можно просто зашпаклевать трещины.

После того, как основание подсохнет, укладывается теплоизоляционный слой. Для этого подойдут плиты ППУ и пенополистирол, так как они достаточно жёсткие и хорошо сопротивляются деформации. Но толщина их должна быть не менее 10 мм.

Монтаж термомата

Первым делом нужно сделать разметки с учётом следующих требований:

  • отступ от стен не менее 10 см;
  • от радиаторов отопления — не меньше 15 см.

Кроме того, нужно спланировать расстановку мебели, так как маты стелются под мебель с ножками не менее 10 см. Если предметы без ножек, или высота ножек меньше указанной, то под них запрещено монтировать систему.

Монтаж тёплого пола под керамогранит начинается от места, где установлен терморегулятор, до противоположного препятствия (стены или предмета), под которым не будет устанавливаться система. Дойдя до стены, сетка отрезается, мат поворачивается на 90 градусов и расстилается в обратном направлении. Количество таких поворотов не ограничено, и определяется площадью помещения.

Застелив матами рабочую площадь, их необходимо закрепить с помощью цемент-песчаного раствора или термостойкого клеевого состава. Для этого, каждый нагревательный мат поднимается, и на расстеленный, на полу утеплитель наносится стяжка. После чего, мат кладётся обратно и придавливается брусом. Выступившие излишки цементной смеси нужно убрать по высоте кабеля. Затем, можно сразу начинать укладывать плитку.

Подключение

Включается и выключается нагрев тёплого пола при помощи терморегулятора, к которому его нужно подключить. Кроме того, он защищает кабель от перегрева и способствует поддержанию комфортного температурного уровня в помещении. Данное устройство работает автоматически, и при нагреве пола до установленного уровня происходит отключение подачи электропитания.

Подключать терморегулятор следует согласно подробной схеме, имеющейся на корпусе устройства. Монтируется он к стене, на высоте от пола 30 — 120 см. К терморегулятору протягивается кабель, через который будет происходить подача энергии.

Нагревательные элементы с ним соединяются муфтой. При не значительной площади мата, он подключается к обычной розетке. Если же его длина больше 10 м2, то следует подпитывающий кабель вывести на отдельный автомат.

Кроме того, к терморегулятору следует присоединить датчик, он нужен для подсчёта температурного уровня. Для монтажа сигнального кабеля датчика, нужно в полу сделать канал, который следует расположить между петлями греющего кабеля. Термодатчик вмести с проводом, помещается в гофрированную трубу, а свободный конец хорошо изолируется, чтобы не попала влага.

После подключения устройства и просыхания клеящего состава, системе нужно дать поработать 10 — 15 минут. Если пол становится в меру горячим, прогревается до 60 градусов, то он пригоден для эксплуатации.

Нагревательные маты


Способы разреза и загиба нагревательного мата

Для упрощения монтажа теплого пола с использованием нагревательного кабеля были разработаны специальные маты. Они состоят из сеточного основания, на котором закреплены нагревательные элементы.

Основным преимуществом такой конструкции является то, что можно не делать бетонную стяжку, а разрешается сверху сразу укладывать финишный слой (чаще всего используют плитку).

Монтаж матов очень удобен, поскольку легко менять направление, можно укладывать в любом порядке, обходя места расположения мебели. Чаще всего в маты помещают резистивный двухжильный кабель.

Укладка нагревательного мата

Термоматы или пол тонкокабельные на сетке

Один из самых современных и функциональных вариантов теплых полов — это, безусловно, термоматы. Такой тонкий кабель (диаметром до 4,5 мм, не толще), особым волнообразным образом закрепленный на специальной сетке из стекловолокна, ширина которой составляет полметра. Собственно нагревательная жила в таком кабеле экранирована, а также изолирована и защищена внешней оболочкой.

Для создания термоматов использую одно- или двужильный кабель. Но, чтобы оборудовать полы в жилых помещениях, как правило, берут маты с двойной кабельной жилой, поскольку у такого материала гораздо более низкий уровень электромагнитного излучения. Кроме того, не нужно заботиться о том, чтобы вывести второй холодный конец такого кабеля в место начала укладки матов.

Тонкокабельные матовые полы кладут на готовую стяжку или же старый кафель. Вообще, под плитку именно такой теплый пол — самый оптимальный вариант. Поскольку в процессе укладки клей, на который «сажают» кафельную плитку, проникает в стекловолоконную сетку и надежно с ней схватывается. То есть сетка берет на себя еще и дополнительную — армирующую — нагрузку. При этом собственно нагревательная система погружается в слой клея, не увеличивая полового уровня. Получается практически идеальный вариант для помещений, которым требуется лишь косметический ремонт. Или там, где уровень пола — величина принципиальная, и его поднятие недопустимо.

Обзор производителей и моделей

На современном рынке представлено большое количество теплоизолирующих матов для монтажа тёплых водяных полов от российских и зарубежных компаний. Но лидирующее место занимают следующие производители:

Немецкая компания Oventrop — выпускает высококачественную продукцию, с повышенными эксплуатационными данными. Ассортимент компании: профильные маты с бобышками, плиты для монтажа «сухим» способом, изделия с покрытием из полипропиленовой плёнки в складном виде и в рулоне.

Knauf (Германия) — популярная компания, выпускает высококачественные плиты.

Немецкая фирма Rehau — её теплоизоляционная продукция пользуется особой популярностью. Ассортимент компании — маты из пенополистирола с бобышками, оснащённые термо и звукоизолирующей прослойкой.

Энергофлекс (Россия) — специализируется на нескольких моделях теплоизоляции с нанесённой сеточной разметкой (шаг 50 мм) для монтажа контура:

  • плиты с фольгированной поверхностью и маты с бобышками из вспененного полистирола;
  • рулонное тонкое изделие с фольгированным слоем.

Российская компания Экопол — её изделия отличаются  отличными теплоизоляционными характеристиками. Фирма специализируется на выпуске гладких плит и мат с бобышками для крепления труб тёплого водяного пола, оснащённых замковыми устройствами и гидроизоляционной плёнкой.

«Формат» (Россия) — изготавливает высокопрочные пенополистирольные плиты двух видов: ламинированные и не ламинированные. Продукция производится на немецком оборудовании с использованием самозатухающего сырья.

Специалисты при выборе мат для тёплого водяного пола рекомендуют обращать внимание на следующие модели:

Пенополистирольные плиты Кнауф Industries — размер 1200 на 600 мм. Изделие имеет большие бобышки, которые надёжно фиксируют трубы 16 или 20 мм. Листы оснащены замковым механизмом и разметкой для укладки контура.

Маты с выступами Rehau Varionova — полистирольные панели размером 1400 на 800. Цена подложки полностью отвечает её качеству. Водяной контур диаметром 14 — 17 мм может монтироваться с шагом 50 мм.

Пенощит WF 16-50 — имеет ячеисто-пористою структуру плотностью 25 кг на м3. Это обеспечивает отличную теплоизоляцию. Размер листов 1000 на 1000 на 50 мм. Конструкция оснащена выступами и проёмами, которые хорошо закрепляют трубу с диаметром 16 мм.

NP-35 от Oventrop — маты с бобышками, они рекомендованы при монтаже наливных полов и при обустройстве бетонной стяжки. Имеют повышенную тепло и шумоизоляцию.

Как видите, маты играют важную роль в конструкции гидравлических полов. Стоимость их не так велика, а вот польза огромная. Они повышают экономичность системы и срок её службы, а также улучшают комфорт в доме.

Видео материалы

Плюсы и Минусы Матов для теплого пола Кнауф и Контур

Watch this video on YouTube

#маты для водяного теплого пола,#экопол 20, #лучшая подложка теплого пола, #конвектор напольный

Watch this video on YouTube

Укладка электрического теплого пола на стяжку

Это самый распространенный способ укладки нагревательных матов электрического теплого пола. Он эффективен при последующей укладке плитки. Вместо классической стяжки применяется плиточный клей, толщина которого получается меньше толщины стяжки.

Для крепления мата на поверхности применяют двухсторонний скотч. Когда требуется изменить конфигурацию мата, на нем производится надрез. По нему можно провести разворот на 90/180 градусов. Необходим контроль целостности кабеля. Напольный обогрев может устраиваться на старом кафельном слое.

Основные этапы монтажа электрического теплого пола под плитку рассмотрены ниже:

  • мастер должен подготовить место постановки температурного датчика и терморегулятора. Термостат должен размещаться на высоте от 30 до 90 см от поверхности пола. При выборе места необходимо учесть, чтобы обеспечивалось удобство эксплуатации и устройство не мешало расстановке мебели. В местах с высоким уровнем влажности прибор выносится за пределы помещения;
  • реализуется разметка и отмечается зона установки термостата. Проводится разметка места монтажа силового кабеля и температурного датчика. От стены до датчика должно находиться не менее 50 см. При установке кабеля требуется проверить, чтобы сечение провода силовой линии соответствовало силе тока нагревательного мата;
  • посредством перфоратора или электродрели вырабатывается отверстие для монтажа терморегулятора. Мастер должен соблюдать технику безопасности, защиту перчатками и очками;
  • промышленным пылесосом собирается пыль;
  • при помощи штробореза или углошлифовальной машины реализуется штроба размером 2*2 см. Она необходима для монтажа кабеля питания мата и монтажной гофротрубки с температурным датчиком;
  • проводится монтаж датчика и регулятора. Датчик помещается в гофротрубку. Конец провода с датчиком должен размещаться на самом краю, внутри гофры. Перед установкой гофра плотно закрывается заглушкой, что предотвратит проникновение цементного раствора или плиточного клея;
  • в предварительно подготовленную штробу укладывается гофра. Для фиксации принято использовать дюбель-хомуты или специальные пластиковые клипсы. Радиус изгиба изделия у стены не должен быть меньше 50 мм;
  • проверяется корректность электрических соединений. Шпателем штроба с гофрой заполняется плиточным клеем;
  • поверхность пола проходит подготовку: удаление мусора, очищение щеткой. Пол покрывают грунтовкой для лучшей адгезии в плиточным клеем;
  • на основание встык настилается подложка. Отражающая сторона должна быть обращена вверх. Все швы проклеиваются металлическим скотчем;
  • перед монтажом нагревательного мата выполняется разметка с соблюдением всех отступов;
  • на размеченной площади проводится укладка матов теплого пола под плитку;
  • если при укладке теплого пола, матам под плитку требуется придать определенную форму, сетчатое основание разрезается на фрагменты, без повреждения нагревательного кабеля;
  • при монтаже теплого пола, маты, сформированные на фрагменты, не должны накладываться друг на друга, кабель не должен пересекаться;
  • датчик при укладке матов теплого пола размещается посередине между витками кабеля;
  • после монтажа поверхность проверяется на отсутствие механических повреждений;
  • проводится проверка корректной работы теплого пола измеряется сопротивление мата. Полученные значения сверяются с данными инструкции;
  • штроба заполняется раствором, проводится подключение электрического теплого пола к терморегулятору в соответствии с указаниями инструкции.

Если нагревательные маты будут использоваться в качестве основного обогрева, их мощности будет недостаточно, — потребуется устройство дополнительного теплоизоляционного слоя

Далее требуется проверить работоспособность мата, в систему на 1 мин подается напряжение. Если напольный обогрев смонтирован корректно, на терморегуляторе включается индикатор зеленого цвета, мат начинает нагреваться. После проверки питание отключается.

Укладка напольного покрытия

После того, как мастер убедился в работоспособности системы, приступают к заливке раствора для фиксации плитки. В помещении должен соблюдаться стабильный микроклимат, недопустимо наличие сквозняков.

Клей наносится небольшими участками, плитка слегка вдавливается в раствор. Толщина рабочего слоя должна составлять 8-10 мм. Состав должен покрывать нагревательный мат полностью, соприкасаясь со всей поверхностью декоративного покрытия, без образования воздушных полостей. Когда клей полностью просох, можно приступать к эксплуатации напольного обогрева.

Предназначение матов

Основная задача при монтаже водяных тёплых полов — свести к минимуму потери тепла, именно эту функцию и выполняют маты. Если положить контур прямо на основание, то толку от него не будет, так как большая часть тепла уйдёт вниз.

Для этого, и предназначены теплоотражающие маты.  Они предохраняют помещение от проникновения холодного воздуха, при этом, не давая теплу уходить наружу. Помимо этого, исключается образование плесени и конденсата.

Рассмотрим основные функции, которые выполняет теплоизолирующая подложка в «пироге» тёплого водяного пола:

  1. Звукоизоляция — если слой 2 см, поглощение шума до 23 Дб;
  2. Гидроизоляция — при наличии специального плёночного слоя;
  3. Теплоизоляция — направляет тёплые потоки вверх, что снижает затраты на отопление дома;
  4. Равномерное распределение тепловых потоков в помещении. Этот момент важен для водяных полов, где тепло расходуется не равномерно, из-за наличия в контуре прямых и изогнутых труб;
  5. Способствует выдерживанию эксплуатационных нагрузок за счёт высокой прочности.

Кроме того, наличие матов упрощает процесс укладки нагревательного контура тёплого пола за счет рельефного слоя или разметки на поверхности. А специальные фиксаторы и пазы по бокам позволяют ускорить и сделать легче процесс монтажа.

Правила укладки кабеля:

  • При выборе греющего кабеля длина рассчитывается, исходя из площади, на которой не будет стоять тяжелая мебель.
  • Запрещено резать кабель.
  • Включение в электросеть до полной просушки стяжки или клеевого раствора приведет к неисправности кабеля.
  • Поверхность для укладки кабеля должна быть чистой, для этого можно воспользоваться промышленным пылесосом.
  • Датчик не должен быть вмурованным в раствор — лучше, если он будет находиться в гофрированной трубке, так его легче заменить в случае поломки.
  • Там, где кабель нагревается, не должно быть воздушных карманов в стяжке. В противном случае — он может перегреться и поломаться.

Как видите, можно выполнить монтаж теплого пола самостоятельно. Но без навыков это навряд ли удастся. Если вы не уверены, что справитесь, лучше все-таки позвать на помощь специалистов.

Кабельные системы обогрева могут устанавливаться в любых помещениях, как в жилых, так и офисных или промышленных зданиях. Правильная укладка и монтаж электрического теплого пола

обеспечит надежную и безопасную эксплуатацию его на протяжении многих лет. Монтаж электрического теплого пола начинается с работ подготовительного плана.

Подготовительные работы проводятся для одной единственной цели – расчета необходимого количества материалов и элементов. Основной задачей перед укладкой электрического теплого пола является расчет мощности нагревательного кабеля.

Монтаж электрического теплого пола под плитку. Особенности монтажа электрического теплого пола под плитку, как это сделать своими руками

Укладка электрического теплого пола своими руками под плитку — это достаточно трудоемкий процесс; ознакомившись с технологией монтажа, выполнить такую работу сможет даже человек, не имеющий опыта в строительстве. Чтобы домашний мастер смог самостоятельно установить электрический нагревательный кабель, рассмотрим правила монтажа и схему подключения теплого пола.

Виды теплых полов электрического типа

Монтаж электрического теплого пола под плитку своими руками может осуществляться каким-либо из двух способов: посредством электрического кабеля или нагревательного мата. Пол из кабеля дешевле, но расчет его протяженности и укладка более трудоемкие. Такой вариант выбирают, если в квартире высокие потолки, так как стяжка будет достаточно толстая, и это уменьшит высоту помещения.

Когда монтируют полы, технологию укладки выбирает хозяин, но специалисты рекомендуют укладывать термомат, так как это облегчит расчеты и установку. Термомат представляет собой специальный проводник. В его конструкции нагревательный кабель уже расположен на ленте, которая позволит сохранять равное расстояние между витками провода.

Технология монтажа своими руками

Технология укладки электрического теплого пола под плитку требует предварительной подготовки всех материалов, которые понадобятся для монтажа. Надо подготовить комплект, состоящий из кабеля (или мата) и терморегулятора. Затем надо выбрать место в стене для монтажа термостата, сделать проводку для подключения конструкции. Потом выполняют расчет длины нагревательного кабеля и продумывают расположение нагревательных систем. Рассмотрим инструкцию по укладке теплого пола под плитку.

Создание схемы

Необходимо предусмотреть и выполнить расчет схемы подключения теплого пола своими руками. На ней отмечают шаг монтажа кабеля или мата. При составлении схемы учитывают следующие правила:

  1. Отступают от стен 10 см.
  2. Там, где будет стоять мебель без ножек или бытовые приборы, располагать электрический кабель запрещается.
  3. Если нужно обогревать только отдельные участки помещения, то можно подрезать маты и уложить сетку в необходимом направлении.

Расчет материала

Если теплый пол будет выступать в качестве главного отопления помещения, то расчет выполняют следующим образом. На 1 м² площади нужен нагреватель, имеющий мощность 180 Вт. Если это будет вспомогательная система отопления, то мощность должна составлять 140 Вт.

Надо определить площадь помещения, умножив его длину на ширину, и вычесть из полученного результата площадь, занятую мебелью и бытовыми приборами. Получится полезная площадь обогрева. Затем на основании полученного значения вычисляют мощность провода и его длину. Погонная мощность 1 м нагревательного элемента может быть от 16 до 20 Вт/м.

Подготовка поверхности

Перед началом работ всю поверхность в помещении нужно подмести и помыть. Если на ней есть неровности, их нужно удалить механическим путем. Если таким способом выровнять поверхность не удалось, то делают бетонную стяжку.

Укладка утеплителя

В качестве утеплителя применяют пенофол, имеющий покрытие из фольги и самоклеящуюся поверхность. Материал укладывают на пол фольгой вверх, отступая в углах комнаты от стен по 10 мм. Все стыки надо заклеить строительным скотчем.

Установка нагревательного элемента

Сейчас монтируют отопление в виде нагревательного мата, это избавит от перегибов провода и сократит время монтажа. Если вы приобрели кабель, не наклеенный на монтажный мат, то его монтируют зигзагами с расстоянием между витками 25 см. Фиксируют провод строительным скотчем. Если мат надо повернуть, то монтажную сетку разрезают в нужном месте.

Монтаж терморегулятора

Терморегулятор устанавливают на стене. Лучше заранее сделать углубление для его размещения. Затем нагревательный кабель подключают к терморегулятору, а с другой стороны выполняют подключение терморегулятора к сети питания.

Проверка работоспособности

После монтажа электрического провода перед заливкой системы надо проверить исправность конструкции. Для этого подают напряжение на кабель. Если все работает исправно, то приступают к следующему этапу.

Укладка плитки и кафеля

После этого выполняют стяжку слоем цементного раствора необходимой толщины или сразу делают укладку плитки на электрические теплые полы. Выполняют монтаж плитки. Для укладки используют плиточный клей, предназначенный для теплого пола. Плитку монтируют на нагревательный мат.

Предварительно плитки раскладывают на поверхности, чтобы их правильно разместить. На видном месте монтируют цельные плитки, а под мебелью можно расположить обрезки. После монтажа плитки надо подождать около суток для полного высыхания клея.

Немного о монтажных матах

Профильные или просто монтажные маты, которые выпускаются специально для обустройства системы подогрева полов, производятся методом гидропеллентной штамповки из высокоплотного пенопласта (40 кг/м3) или пенополистирола. Они достаточно устойчивы к механическому воздействию и серьезным нагрузкам, не боятся воздействия ряда агрессивных химических веществ. Они не только обеспечат должный уровень тепло- и звукоизоляции, но и существенно облегчат процесс монтажа теплого пола. Дело в том, что такие маты имеют особую структуру, благодаря которой можно прокладывать трубы без использования дополнительных крепежей. Да и укладывать их не сложно – обычно маты имеют специальные крепления на торцах, что позволяет их уложить на пол сплошняком.

Пластина для теплого пола из жесткого алюминия

Пенополистирол, часто используемый для производства матов, отличается высокими теплоизоляционными свойствами, паропроницаемость у него тоже невелика, в отличие от той же минеральной ваты. Так что можно не бояться, что маты будут накапливать в себе влагу – напротив, они будут сухими и не потеряют своих свойств из-за влажности, на них не будет скапливаться конденсат. Теплопроводность у материала тоже низкая, что позволяет отлично удерживать тепло в комнате.

Сроки службы пенополистирольных матов составляют около 60 лет. При этом перепады температур могут быть значительными – от -40 до +40 градусов.

Пенополистирольные маты

Изготавливаются маты в соответствии с европейскими стандартами относительно безопасности для здоровья, надежности и качества. Это и утеплитель, и основа для укладки контура, и звукоизоляционный материал. Но, к сожалению, у матов есть и свои недостатки:

  • такие маты горючи. При производстве к ним добавляются специальные вещества – антипирены, но, тем не менее, загореться они могут, хотя обычно тухнут сами и быстро;
  • высокая цена.

Наиболее распространенные марки нагревательных кабелей и их характеристики

На российском рынке представлены как отечественные производители электрических кабелей для теплого пола под стяжку, так и импортные.

Марка Длина секции, м Мощность, Вт/м Максимальная рабочая температура, оС Срок эксплуатации, лет
Одножильный кабель
Национальный комфорт, НК-250 17 15 90 15
Теплолюкс 10 14 90 25
Neoclima 5 15,2 100 35
Двужильный кабель
Ceilhit 8,1 18 100 25
Теплолюкс Elite 15 27 90 30
Raychem T2 14 20 100 35
Саморегулирующий кабель
Optiheat 15/30 15 30 100 40
Devi-pipeguard 25 25 30 85 30
Нагревательный мат
NeoClima 0,65 м2 105 80 25
Electrolux EEFM 2 м2 150 80 35
Национальный комфорт 0,5 м2 130 90 25

Теплосветло

Обменять кабель

Вернуть назад кабель со следами монтажа, скорее всего, не удастся, ведь подобный товар можно сдать только в случае, если вы поняли ошибку еще до начала монтажа. Если ошибся, например, ваш прораб или электрик, то он может взять слишком длинный кабель себе для следующих объектов, где он подойдет больше, а для вас купить кабель или мат нужного размера. Это одно из решений проблемы.

Уменьшить шаг укладки

Для греющих матов и кабелей возможно просто уменьшить шаг укладки в пределах, оговоренных производителем, т.е. уменьшая расстояние между витками кабеля. Например, сетка греющих матов разрезается и уменьшается расстояние между петлями. Все произведенные изменения должны быть задокументированы. Рекомендуем сделать фотографии, а также не забыть нарисовать схему укладки.

Уложить теплый пол под мебель или ванну

Можно ли уложить теплый пол под мебель, ванную, стиральную машину и т.д.?

Конечно, в подогреве площади под ванной или мебелью обычно нет смысла, в то же время если остается немного кабеля, то в некоторых случаях, это допустимо. Многие из производителей указывают на такую возможность, оговаривая, к примеру, наличие ножек у мебели – 10-15 см для теплоотвода. Если теплый пол сделать, например, под стиральной машиной или габаритной мебелью с маленькими ножками или вообще без них, то кабель в этом месте будет перегреваться, что снизит срок его службы и в конечном итоге может привести к тому, что кабель перегорит.

У ванны требуемые ножки есть. Но что делать, если вы запланировали фартук, например из гипрока с плиткой? В этом случае трудно определенно сказать, будет ли осуществляться должный отвод тепла и не будет ли перегрева. При этом и ремонт кабеля, если он выйдет из строя, весьма затруднителен, т.к. придется разбирать всю конструкцию и вынимать ванну. При наличии подобного фартука, как правило, предусматриваются лишь технологическое отверстие, закрываемое панелью на магнитах, например, для сантехника.

Уложить остаток кабеля в смежное помещение или на стене

Одно из решений, к которым прибегают в подобных случаях – это уложить часть кабеля на пол в смежном помещении (например, в коридоре или прихожей) или даже на стене.

Укоротить кабель

Укоротить греющий кабель, как правило, можно. Но не более, чем на 10% его длины. Понадобятся специальные инструменты и материалы, да и сама работа должна выполняться специалистом. Зарубежные греющие кабели рассчитаны на зарубежное напряжение 230-240 В. Наше напряжение 220 В. При грамотной заделке остающегося конца, характеристики кабеля существенно не изменятся. Но эта заделка должна осуществляться компетентным мастером. Стоимость работы – 2-3 тыс. рублей (уровень цен 2014 года). Уточнить стоимость приезда мастера и установки муфты можно в разделе Ремонт теплых полов. При заделке используются специальные обжимные гильзы, термоусадочные муфты и строительный фен. Не стоит пытаться сделать это самостоятельно при помощи универсальных средств и инструментов, т.к. в этом случае есть большая вероятность, что вам придется ремонтировать это место снова, а для этого уже понадобится снимать плитку и вскрывать пол.

В любом случае, перед тем, как предпринять какие-либо необратимые действия, рекомендуем оценить возможные варианты и проконсультироваться со специалистами. Можете просто позвонить нам.

Состав системы электроподогрева пола

Любая система электрического подогрева пола состоит из трех составляющих:

  • греющего элемента (в нашем случае электрического мата);
  • терморегулятора;
  • датчика температуры пола.

В принципе, маты или кабели напрямую можно подключить в сеть. И работать они будут, но скоро перегорят. Они боятся перегрева, потому в отсутствии регулирующего устройства быстро ломаются. Причем температуру будут выдавать во время работы все время максимальную: около 50оС. Не думаю, что пол с такой температурой будет ощущаться как комфортный. В общем, и терморегулятор, и датчик нужны.

Как выглядит система теплых полов с кабельными матами

На терморегуляторе выставляется желаемая температура пола. Она не может быть выше 30оС (согласно СНиП). Исходя из заданной температуры и текущих показателей, которые передаются датчиком, терморегулятор включает/выключает систему. Так что если ваши электрические полы включены круглосуточно, это не значит, что работают они 24 часа. При достаточно хорошей теплоизоляции включенными они будут 6-8 часов в зависимости от температуры на улице или в комнате.

Так как для поддержания заданной температуры важны показания датчика, то и устанавливать его нужно правильно. В видео, которое есть ниже, датчик устанавливают в гофрированной трубке. Этот вариант хоть и требует штробления, является самым разумным. Во-первых, при выходе датчика из строя его легко заменить: открутили панель терморегулятора (датчик подключен к его клеммам), открутили соответствующие провода и вынули. На его место завели другой, рабочий. И пол ломать не нужно. Во-вторых, находясь в гофре, датчик изолирован от стяжки и она на его показания не влияет и температура отслеживается точнее.

Как выполнить монтаж термоматов

После того, как установлена мощность, по значению ее величины можно выбрать и  купить маты для теплого пола. Прежде чем приступать к их укладке, лучше всего предварительно составить схему, как будет располагаться нагреватель. Кроме того, необходимо установить место расположения терморегулятора, монтаж матов теплого пола надо начинать с этой точки.

Терморегулятор может находиться в любом удобном месте. От него пробивают штроб, в котором будут помещены проводники к термодатчику и силовые провода для питания нагревателя. После того, как будет убран мусор с пола,   можно начинать укладывать нагревательные маты, теплый пол монтируется  по  разработанному плану.

Термоматы помещают на пол кабелем вниз, хотя это не является обязательным требованием.

После того как размещены нагревательные маты, под теплый пол подбирают подходящее напольное покрытие. Перед его монтажом термоматы крепятся любым способом, обеспечивающим их неподвижность. Для этого могут быть использованы клей, жидкие гвозди или другой, аналогичный метод крепления.

Когда выбирают напольное покрытие, укладывая теплый пол, маты под плитку можно считать оптимальным вариантом реализации обогрева комнаты.

Благодаря расположению термоматов в слое плиточного клея, отпадает необходимость делать дополнительную стяжку, и вследствие этого высота пола увеличивается незначительно. Такой обогрев, когда используют, создавая теплый пол, маты, отзывы, распространенные в Интернете, оценивают положительно. Другие варианты теплых полов под плитку.
