Насос циркуляционный для отопления: виды и характеристики, как правильно выбрать, обзор популярных моделей и производителей, их плюсы и минусы

Что учитываем при выборе

Как подобрать циркуляционный насос для системы отопления частного дома, и какие для этого нужно знать параметры. Поскольку насос – это силовой агрегат, то первым критерием выбора будет его мощность. Далее определяемся с типом ротора, и в последнюю очередь, с типом управления.

Для определения мощности необходимо знать параметры отопительной системы. Для крупных объектов: промышленных, многоэтажных – проводится измерения. В частных домах такая точность не нужна, поэтому достаточно знать:

Производительность котла. Расчет производится теоретически по формуле: W тепловая котла * К пропускной способности (1л/мин=60л/час). Для 25 кВт 25*60= 1500 л/час; для 40 кВт 40*60= 2400 л/час.

Характеристики котла, которые можно использовать для предварительных расчетов, указываются в инструкцииИсточник torg.ukr.bio

Напор. Указывается в метрах водяного столба. Для этого расчета нужно измерить общую протяженность контура и умножить на коэффициент 0,6 (10 погонных метров соответствуют 0,6 м в.ст.). Для контуров одноэтажного дома достаточно стандартного оборудования 6 м в.ст., в то время как 2;- и более этажей требуют установки станции или нескольких насосов.
Тип ротора. Влияет на стоимость и последующее обслуживание. Увеличенный КПД позволяет использовать его в сложных системах. Но с учетом возможности удаленной установки и регулярного обслуживания.
Управление. Также влияет на стоимость самого агрегата, но удобство и эффективность с лихвой покрывают это недостаток. В сложных системах рекомендуется использовать только этот тип управления.
Клапан сброса давления и воздуха. Устанавливается не во всех моделях, но за эту функцию можно и переплатить, так как она предотвращает включение насоса «всухую» и обеспечивает безаварийную остановку при отключении электроэнергии (вода нагревается до критической температуры, увеличивается давление и открывает выпускной клапан).

Клапан сброса давления может быть установлен отдельноИсточник ro.decorexpro.com

Пример подбора оборудования для скважины

Чтобы выбор насоса для скважины был сделан правильно, можно воспользоваться следующим примером.

Схема определения высоты подъема насоса.

Исходные данные для скважины:

общая глубина составляет 100 м;
динамический водяной уровень – 70 м;
водяной статический уровень составляет 75 м;
диаметр водяной скважины равен 133 мм;
дебит равен 3 м³/ч;
глубина монтажа фильтра – 95 м;
блок управления оборудованием от скважины находится на расстоянии в 25 м;
от скважины до входа в дом расстояние составляет 20 м;
для оформления устья скважины используется оголовок;
самая высокая точка для водозабора находится в 8 м от поверхности грунта (3-й этаж дома);
электропитание осуществляется от сети в 220 В, система используется однофазная, есть вероятность просадок до 190 В.

Подбор насоса для скважины осуществляется таким образом:

Сначала надо учесть количество точек водоразбора при допустимом ограничении дебита в 2,6 м³/ч. Это составляет 5-6 открытых одновременно кранов, производительность которых средняя. Даже для большого дома этого количества вполне достаточно.
Глубина для установки насоса в скважину составляет 72 м.
Для потребителя комфортное давление на самой верхней точке должно составлять 2,5 бар. Если учесть потерю давления при подъеме в 1 бар, то значение в 1,5 для верхней точки является вполне приемлемым.
Для водоподъемной трубы суммарная протяженность в данном случае будет составлять 92 м, а для питающего кабеля до пульта управляющего оборудования длина равна 97 м.
Диаметр троса равен 5 мм, его длина равна – 72 м + 2 м + 4*2 м (для тросовых петель) = 82 м.
Для водопроводной трубы из пластика диаметр лучше принимать равным 40 мм, при этом суммарные потери будут составлять примерно 4 м, если скорость потока составит 0,8 м/с.
Потери при работе фильтров составят примерно 10 м, то есть около 1 бар.
Необходимый суммарный напор равен Н=1,5*10,2+70+(10+4) = 99 м.

Какое насосное оборудование должно быть?

Принимая во внимание все указанные данные, скважину можно снабдить таким насосным оборудованием:

Насос на 1,1 кВт, кабель питания на 4*6 м³, при этом потери напряжения составят 2%.
Насос на 1,5 кВт, кабель питания на 4*6 м³, потери напряжения составят 3,1%.
Насос на 1,5 кВт, кабель питания на 3*6 м³, потери напряжения составят 2,9% по всей длине.
Насос на 1,4 кВт, кабель питания на 3*6 м³, потери по длине составят 2,7%.

Для представленной системы лучше всего брать гидроаккумулятор на 150 л для 3-х первых вариантов. Дома рекомендуется ставить стабилизатор напряжения на 5 кВт.

Выбор насоса под скважину на воду – процесс ответственный. Учитывается не только характеристика самого насосного оборудования, но и многочисленные параметры. Это и длина троса, наличие гидроаккумулятора и прочих элементов системы

Во время выбора внимание надо уделить расходу воды для дома и участка. Только в этом случае насос можно считать полностью подходящим для конкретной скважины. Для устройства эффективного водоснабжения загородного дома нужно не только изготовить скважину, но и оснастить подземное сооружение необходимым оборудованием, главным составляющим которого является устройство для подъема воды с глубины на поверхность

Правильный подбор скважинного насоса обеспечит бесперебойное водоснабжение в коттедже и надежную работу самого оборудования. Какими критериями руководствуются при выборе насоса для скважины, и какие характеристики устройства станут определяющими при этом, — на эти и некоторые сопутствующие вопросы найдутся ответы в статье

Для устройства эффективного водоснабжения загородного дома нужно не только изготовить скважину, но и оснастить подземное сооружение необходимым оборудованием, главным составляющим которого является устройство для подъема воды с глубины на поверхность. Правильный подбор скважинного насоса обеспечит бесперебойное водоснабжение в коттедже и надежную работу самого оборудования. Какими критериями руководствуются при выборе насоса для скважины, и какие характеристики устройства станут определяющими при этом, — на эти и некоторые сопутствующие вопросы найдутся ответы в статье.

Как устроены циркуляционные насосы

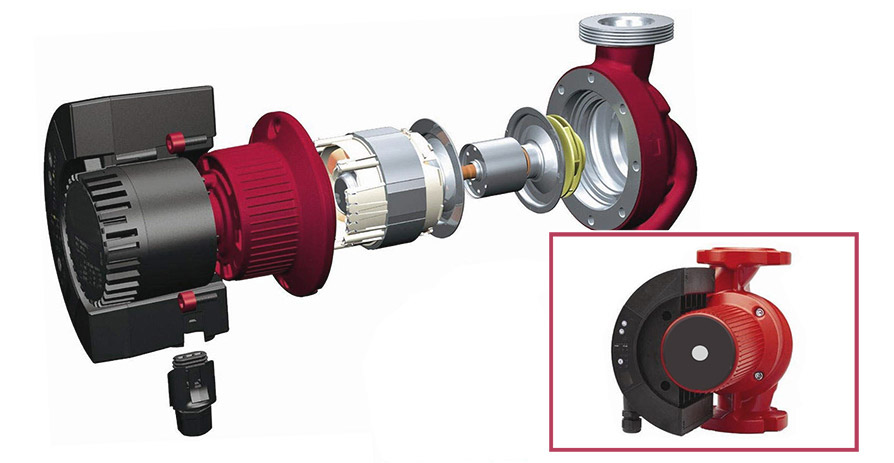

Циркуляционный насос относится к центробежному типу приборов. Механизм агрегата заключен в корпус, который может быть выполнен из любого нержавеющего металла либо ударопрочного пластика. Корпус состоит из двух половинок. С одной стороны расположен электрический двигатель, с другой стороны находится камера для перекачки теплоносителя. Полости камеры оснащены выпусками. Они могут быть резьбовые или фланцевые.

Главный рабочий узел – крыльчатка, насаженная на керамический ротор. Вращаясь от привода – электрического двигателя, в трубопроводной магистрали отопительной сети она создает направленный поток рабочей жидкости. Все технические характеристики устройства зависят от конструкции, габаритов, внешних данных крыльчатки, скорости ее вращения.

Посредством выпусков помпа присоединяется к водяной магистрали. С одной и с другой стороны агрегат крепится к трубам через быстроразъемное соединение. Обычно этим соединением служит штуцер с накидной гайкой. Фланцевое соединение крепится четырьмя болтами с гайками, плоскими и пружинными шайбами. Между фланцами устанавливается уплотнительная прокладка из паронита либо термостойкой резины.

ВНИМАНИЕ! На разъеме, где соединяются две половинки, выполнены два отверстия для дренажа. Через них отводится конденсат, скапливающийся в статорной половине электрического двигателя. Закрывать дренажные отверстия категорически запрещено! Совершая монтаж теплового оборудования, также необходимо помнить, что крыльчатка должна располагаться в составе отопительной системы строго горизонтально

Саму помпу можно устанавливать в любом положении трубопровода относительно горизонтальной оси. Она может располагаться на горизонтальном участке трубопровода, вертикальном, под любым углом к горизонту. Но ось крыльчатки должна быть ориентирована строго в горизонтальной плоскости!

Закрывать дренажные отверстия категорически запрещено! Совершая монтаж теплового оборудования, также необходимо помнить, что крыльчатка должна располагаться в составе отопительной системы строго горизонтально. Саму помпу можно устанавливать в любом положении трубопровода относительно горизонтальной оси. Она может располагаться на горизонтальном участке трубопровода, вертикальном, под любым углом к горизонту. Но ось крыльчатки должна быть ориентирована строго в горизонтальной плоскости!

Подготовка места и монтаж

Современный циркуляционный насос «мокрого» типа можно устанавливать и на подающем, и на обратном участке трубопровода. Модели старого образца устанавливались только на трубу обратной подачи – так остывшая вода продлевала срок эксплуатации механизма.

На части трубопровода перед расширительным баком и участке системы после него создается разный уровень давления – компрессия и разряжение соответственно. Созданное баком статическое давление будет оказывать влияние на функционирование системы с установленным насосным оборудованием. Зона подачи насоса характеризуется гидростатическим давлением, которое на порядок выше обычного, а со стороны всасывания теплоносителя оно отличается пониженным уровнем, иногда приводящим к разряжению. При большой разности давления в системе вода может закипать, или образовываться воздух при высвобождении и всасывании.

Для обеспечения нормальной циркуляции теплоносителя по трубопроводу следует учитывать важное условие: любая точка, расположенная в границах всасывания, должна обладать избыточным гидростатическим давлением. Держать под контролем этот процесс можно следующим образом:. Держать под контролем этот процесс можно следующим образом:

Держать под контролем этот процесс можно следующим образом:

установить расширительную емкость выше самой высокой точки системы на 80 см. Этот способ – самый простой и удобный, особенно в случае дооснащения отопительной системы циркулярным насосом. Потребуется лишь достаточная высота чердачного помещения и утепление расширительного бака;
расположить емкость в верхней точке системы так, чтобы верхняя часть трубопровода оказалась в зоне нагнетания насоса. Этот способ применим для современных отопительных систем, где изначально обустроен уклон труб к котлу. Принцип работы заключается в том, чтобы воздушные пузырьки двигались в потоке воды под напором, создаваемым силой насоса;
установить наивысшую точку системы на самом удаленном стояке. Но здесь имеется один нюанс: придется переделывать трубопровод, а это весьма затратное и сложное мероприятие;
перенести расширительную емкость и часть трубы в зону всасывания насоса, перед патрубком. Такая реконструкция станет оптимальной для работы в условиях принудительной циркуляции теплоносителя;
монтаж циркуляционного насоса в подающей части трубы, сразу за точкой ввода расширительной емкости. Однако такой способ подойдет не для всех моделей оборудования, поскольку в этой зоне температура будет достаточно высокой. Метод хорошо для тех насосов, которые способны выдерживать такие условия работы.

Схемы вариантов монтажа циркуляционного насоса с расширительным баком

Для монтажа насоса следует учесть его резьбовой диаметр и осуществить приобретение фильтрующего элемента (фильтра грубой очистки), обратного клапана, байпаса, гаечных ключей размером от 19 мм до 36 мм. На главной трубе, между выводом и вводом врезаемой перемычки, устанавливается запорный клапан соответствующего диаметра. Для удобства монтажа пригодится разъемная резьба.

Задача байпаса, представляющего собой небольшой кусок трубы, состоит в переключении отопительной системы из режима принудительной в режим естественной циркуляции теплоносителя в случае выхода из строя насоса, отключении электричества. Диаметр байпаса должен совпадать с диаметром стояка, в который устанавливается.

Приборы на перемычке должны быть смонтированы в следующем порядке: сначала врезается фильтрующий элемент, затем клапан, затем следует насос. Вводы байпаса с стояк осуществляются посредством запорных клапанов, перекрывающих систему в случае сбоев или поломок.

В случае установки насоса «мокрого» типа байпас должен быть врезан строго горизонтально, что предотвратит скопление воздуха. Дополнительно в систему может быть вмонтирован автоматический кран отвода воздуха, обязательно – в вертикальном положении. Автоотводчик имеет преимущества перед обычным краном Маевского, который необходимо открывать и закрывать вручную.

Видео описание

Наглядно про установку насоса в системе с твердотопливном котлом в следующем видео:

Ценовой фактор

При выборе циркуляционного насоса имеет значение стоимость самого устройства и его экономичность при эксплуатации. Как правило, работа насоса оправдывается экономией на расходе топлива, а стоимость на саму модель определяется его работоспособностью. По Москве разбег цен на насосы очень большой. Условно из можно разбить на 3 категории:

За 3,5-7 тысяч рублей можно купить базовые функции, с минимальным сроком работы и чаще всего одноразового использования;

Сравнение характеристик насосов эконом сегментаИсточник ms.decorexpro.com

Приборы за 7,5-20 тысяч – это «рабочие лошадки», точно обеспечивающие заявленные характеристики, со сроком работы не меньше указанного производителем и с несколькими степенями защиты и оптмальным запасом прочности;
VIP–системы с полной автоматизацией, набором дополнительных функций, высоким запасом прочности и возможностью обеспечить теплом большой объем обойдутся уже по стоимости от 20 до 45 тысяч рублей.

Видео описание

И еще некоторые размышления про циркуляционные насосы в следующем видео:

Преимущества отдельной насосной установки

Использование нагнетательного оборудования оправданно с точки зрения экономии топлива и повышения КПД котла, поэтому многие компании встраивают насосные установки в котлы. Но отдельная установка агрегата имеет свои преимущества: быстрая замена без снятия котла, возможность контролировать процесс при возникновении внештатных ситуаций (например, использование байпаса). Кроме этого насос можно установить в систему, не предусмотренную проектом на начальном этапе.

Несмотря на кажущуюся простоту выбора, параметры насоса должны быть технически оправданны, для чего проводятся математические вычисления с учетом законов теплотехники, особенностей индивидуальности системы, поэтому точный выбор должен сделать специалист, который учитывает все факторы исходя не только из теоретических знаний, но также и из практического опыта.

Конструктивные особенности насоса для отопления частного дома

В принципе, циркуляционный насос для отопления ничем не отличается от других разновидностей водяных насосов.

У него два основных элемента: крыльчатка на валу и электродвигатель, который вращает этот вал. Все заключено в герметичный корпус.

Но есть две разновидности этого оборудования, которые отличаются друг от друга расположением ротора. А точнее, контактирует ли вращающая часть с теплоносителем или нет. Отсюда и названия моделей: с мокрым ротором и сухим. В этом случае имеется в виду ротор электродвигателя.

С мокрым ротором

Конструктивно эта разновидность водяного насоса имеет электродвигатель, в котором ротор и статор (с обмотками) разделены герметичным стаканом. Статор находится в сухом отсеке, куда никогда не проникает вода, ротор располагается в теплоносителе. Последний — охлаждает собой вращающиеся детали прибора: ротор, крыльчатку и подшипники. Вода в этом случае для подшипников выступает, и как смазка.

Такая конструкция делает насосы малошумными, потому что теплоноситель поглощает вибрацию вращающихся деталей. Серьёзный недостаток: низкий КПД, не превышающий 50% от номинала. Поэтому насосное оборудование с мокрым ротором устанавливают на отопительные сети небольшой протяжённости. Для небольшого частного дома, даже в 2—3 этажа, это будет неплохой вариант выбора.

К преимуществам насосов с мокрым ротором, кроме бесшумной работы, можно добавить:

небольшие габаритные размеры и вес;
экономичное потребление электрического тока;
длительная и бесперебойная работа;
простота настройки скорости вращения.

Фото 1. Схема устройства циркуляционного насоса с сухим ротором. Стрелками обозначены части конструкции.

Недостаток — невозможность ремонта. Если какая-то деталь вышла из строя, то старый насос демонтируют, устанавливая новый. Модельный ряд в плане конструктивных возможностей у насосов с мокрым ротором отсутствует. Все они выпускаются одного типа: вертикального исполнения, когда электродвигатель располагается валом вниз. Выходной и входной патрубки находятся на одной горизонтальной оси, поэтому монтаж прибора производится только на горизонтальном участке трубопровода.

Важно! При заполнении отопительной системы воздух, выталкиваемый водой, проникает во все пустоты, и в роторный отсек в том числе. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой

Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой.

Профилактические мероприятия для «мокрых» циркуляционных насосов не требуются. В конструкции нет трущихся деталей, манжеты и прокладки устанавливаются только на неподвижных соединениях. Выходят из строя из-за того, что материал просто состарился. Основное требование к их эксплуатации — не оставлять конструкцию в сухом виде.

С сухим ротором

У насосов этого типа нет разделения ротора и статора. Это обычный стандартный электродвигатель. В конструкции же самого насоса установленные уплотнительные кольца, которые перекрывают доступ теплоносителя в отсек, где располагаются элементы движка. Получается, что крыльчатка насажена на вал ротора, но находится в отсеке с водой. А весь электродвигатель располагается в другой части, отделённой от первой уплотнителями.

Фото 2. Циркуляционный насос с сухим ротором. В задней части расположен вентилятор для охлаждения прибора.

Такие конструктивные особенности сделали насосы с сухим ротором мощными. КПД доходит до 80%, что для оборудования этого типа довольно серьёзный показатель. Недостаток: шум, издаваемый вращающимися деталями прибора.

Циркуляционные насосы представлены двумя моделями:

Вертикальное исполнение, как и в случае с прибором мокрого ротора.
Консольные — это горизонтальное исполнение конструкции, где прибор упирается на лапки. То есть, сам насос на трубопровод не давит своим весом, и последний не является для него опорой. Поэтому под этот тип обязательно укладывают прочную и ровную плиту (металлическую, бетонную).

Внимание! Уплотнительные кольца часто выходят из строя, становясь тонкими, что создаёт условия проникновения теплоносителя в отсек расположения электрической части электродвигателя. Поэтому раз в два или три года проводят профилактику прибора, осматривая в первую очередь именно уплотнители

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.
