Этапы проведения электромонтажных работ

Программы, помогающие составить схему электропроводки в квартире

В сети интернет можно найти множество программ, которые помогут спроектировать домашнюю электрическую сеть. Среди них есть как бесплатные, так и те, за которые придётся выложить некоторые суммы. Среди самых известных программ, не требующих финансовых вложений, можно отметить:

  1. QElectroTech.
  2. Visio.
  3. NanoCAD.
  4. Компас-Электрик.
  5. Eagle (Easily Applicable Graphical Layout Editor).

Подобные программы можно перечислять ещё долго. Бесплатное ПО вполне подойдёт для составления поверхностной схемы электропроводки в панельной квартире или частном доме, однако ограниченный функционал не позволит начертить более сложные коммуникации. Для подобных целей следует использовать платные программы. По мнению пользователей, лучшей в этой области является sPlan.

Такую схему поможет составить специальная компьютерная программа

Схема прокладки электропроводки в квартире

При прокладке кабеля по потолку схему электропроводки делается по следующему принципу.

Для света отходящих линий лучше сделать минимум две. Одна отходящая ветка для санузла, которую нужно подключить через УЗО или дифференциальный автомат. Вторая через обычный автомат защиты номиналом 10 А. Кабель для света используется трехжильный сечением 1,5 мм кв. обозначается как ВВГнг 3*1,5.

Типовая схема коммутации для выключателей выглядит следующим образом:

Количество розеточных групп в распределительном щите определяется количеством комнат. Розетки разводятся кабелем 3*2,5 мм кв. и защищаются автоматом защиты номиналом 16 А. Кроме розеток каждой из комнат на отдельные ветки следует подключить такие потребители как: кондиционер, духовой шкаф и роутер.

На отдельный дифференциальный автомат также следует подключить теплый пол: при его наличии, питающий кабель на лоджию, посудомоечную и стиральную машину (можно на один).

В мокрых зонах необходимо предусмотреть установку коробок уравнивания потенциалов (КУП). Для этого необходимо завести отдельный провод сечением не менее 6 мм кв. и установить КУП. От нее потом необходимо будет заземлить все металлические части (ванну, душевую кабину, каркас реечного потолка, распределительные коллекторы, а также корпуса розеток должны быть заземлены отдельным проводом). Последний момент вызывает много споров, но по правилам должно быть сделано так. О том как не нужно делать электрику здесь.

Типовая схема распределительного щита однокомнатной квартиры

При прокладке кабелей по полу распаячные коробки не требуются. Кабель заходит в подрозетник из пола, а второй выходит наверх к источнику света — коммутация происходит в подрозетнике.

Если нужно запитать несколько источников, то в подрозетник снизу зайдет два питающих провода (входящий и выходящий) затем второй выходит на следующую комнату и т.д. Таким же образом происходит и подключение розеток.

При таком шлейфе в группе розеток необходимо чтобы входящий питающий кабель был в одном крайнем подрозетнике а выходящий в другом крайнем подрозетнике тогда будет удобнее устанавливать сами розетки.

Для коммутации проводов в подрозетниках и в распаячных коробках удобнее всего пользоваться клемниками WAGO. Скрутки и сварка уходит в мезозойский период. Если все сделать верно, то выгорания клемников не будет. Все страшные картинки в интернете про оплавившиеся контакты таких клемников появляются из-за превышения допустимого тока как следствие неправильно подобранных автоматов защиты. Также следует приобретать оригинальную продукцию.

СОСТАВЛЕНИЕ СХЕМЫ РАЗВОДКИ

При составлении схемы разводки электросети, владельцы квартир в новостройках ограничены только местом подведения в квартиру основных питающих кабелей. Как правило, они расположены в коридоре/прихожей возле входа, реже в технических помещениях, стены которых граничат с лестничной площадкой.

Всё остальное, включая количество и расположение основных электромонтажных устройств, подстраивается под пожелания владельца.

При этом рекомендуется реализовать следующую схему электросети с разделением основных линий потребляющих электричество:

Линии освещения (кухня, коридор, прихожая, жилые комнаты).

Для санузла прокладывается отдельная линия с собственным автоматом отключения. К ней может быть подключен теплый электрический пол или бойлер.

Линии электроснабжения. Делятся на три основные группы:

  • жилые комнаты и прихожая;
  • кухня (увеличенное количество розеток возле рабочих столов);
  • крупная стационарная бытовая техника – электроплита, бойлер, варочная поверхность, стиральная и сушильная машина и т.п.

Для линий электроснабжения и освещения, используемых в жилых комнатах достаточно УЗО на 16 или 20А. Для подключения электро духовки, электроплиты или бойлера используется УЗО на 32А.

Схема разводки может составляться вручную или при помощи специальных программ:

Платное ПО, демоверсии которых можно скачать для создания одной-двух схем. Затем программу нужно либо стереть и переустановить заново, либо приобрести полную версию:

  • Visio;
  • Eagle;
  • Autocad;
  • Эльф.

Бесплатное ПО, несколько уступает по функционалу, Но для создания однофазные схемы для квартиры вполне достаточно:

  • «Электрик», имеет мобильное приложение под Android «Мобильный электрик»;
  • QElectroTech;
  • узкоспециализированная программа для составления схемы и расчёта электрощитка «1-2-3 схема».

Специальные программы составления схем и расчёта от компаний-производителей электроарматуры и электроустановочных изделий:

  • XL Pro2, XL Pro3 от Legrand;
  • Rapsodie от Schneider-electric.

Онлайн-сервисы — CAD5d.

Нормативы о проходе кабеля через стены

Как и положено, правильному электрику, сначала обращаемся к нормативным документам. Начинаем поиск информации с ПУЭ, правил устройства электроустановок. Скачать ПУЭ можно с сайта тут.

В ПУЭ издание 7, смотрим пункты от 2.1.56 вниз. Переводя официальный документ на бытовой язык, видим следующие правила похода проводов и кабелей электропроводки через стены:

При устройстве прохода, важно обеспечить сменяемость электропроводки в случае ремонта или замены (ПУЭ, п. 2.1.58).
Если проводка выполняется проводами, то проход проводов в стене должен быть защищён трубой, коробом, электротехнической гофрированной трубой.
проводка выполняется кабелем, то проход кабеля через стены сухих внутренних помещений, может быть устроен в виде проёма, без короба или трубы.
кабель проходит через стены внутренних помещений с разной влажностью или через стену с улицы в помещение, например, ввод электропитания в дом, то в ПУЭ нет строгих рекомендаций о защите кабеля в проходе стены трубой (гильзой)

Есть указание на необходимость заделать зазоры между кабелями проходом негорючими материалами, которые можно легко удалить при работах по замене кабеля. Нужно это для закрытия проникновения воды и влаги через проход.

Однако на практике проход кабеля через стену дома с улицы лучше защитить трубой (гильзой) прочно закрепленной к конструкции стены и проложенной с уклоном на улицу.

Во внутренних помещениях квартиры и дома, защитить проход кабеля через стену, обязательно только в деревянных домах, для усиления противопожарной безопасности.

Подведём первый итог

Если вам на практике нужно сделать проход кабеля через стену в квартире и доме, вам нужно:

Во-первых: По возможности, отказаться от использования проводов для электропроводки и проводить работы кабелями. Если этого сделать невозможно, например ретро проводка проводами на изоляторах, делать проход в стене через гильзу.

Во-вторых: Делайте проход кабеля через стену так, чтобы вам самому, было легко его заменить. Этого критерия будет достаточно для правильного прохода.

В-третьих: Устраивайте проход через стену разумно. Например, если вы делаете скрытую (не сменяемую) проводку, то нет никаких обоснований, использовать для прохода гильзу. Кроме случаев, если проход делается между двумя стенами имеющим воздушный зазор.

В-четвертых: все проходы кабеля с улицы защищайте от проникновения влаги. В квартире это кабели питания кондиционеров, в доме это ввод кабеля питания в дом или вывод кабеля к постройкам на участке.

Правила прокладки электропроводки в квартире

В этой статье я не стану перепечатывать требования ПУЭ и ГОСТов, а сделаю некую выдержку и попробую описать это человеческим языком.

Основные требования правил электрики в жилых помещениях определяют:

  1. Используемые кабели и электротехническая продукция;
  2. Состав распределительных щитов в квартирах;
  3. Способы прокладки электропроводки.

Для квартир при скрытой проводке необходимо применять кабель, который не распространяет горение и имеет маркировку ВВГнг (А, LS) или NYM. Будет этот кабель круглый, плоский или звездочкой не имеет никакой роли. По моему опыту могу сказать, что круглый кабель хоть и немногим дороже плоского имеет более удобную форму при прокладке: его удобнее пропускать в гофру, он не перекручивается. Также при наличии специального инструмента его удобнее зачищать от изоляции.

В отличии от кабеля есть еще провода: ПВС, ПУГВ, ПУНП и др. Прокладка проводов скрыто не допускается. Используйте только кабель.

Геометрия прокладки проводов играет немаловажную роль. Ведь если проложить кабельные линии по кратчайшему пути, то со временем, когда вы забудете, как эти линии проходили вы можете смело закрутить в неё саморез.

Все кабельные линии должны идти строго вертикально к розеткам и выключателям снизу или спускаться сверху. В крайнем случае подходить горизонтально.

Проход кабеля через стену: этапы работ по сверлению

Каменная стена

Подготовьте место работ: мусора будет много. Обои со стены в месте сверления, лучше снять. Если отверстие на высоте, опора под ногами должна быть прочной.

Начните сверление коротким буром малого диаметра. Это уменьшит крошение бетона или штукатурки при начале сверления.

На длинном буре сделайте маркер изолентой показывающий толщину стены. Он будет нужен.

Продолжайте сверление. Если не предупредили заранее соседей, они уже звонят вам в дверь. Звук от вашего сверления в панельном доме распространится на весь подъезд.

Продолжайте аккуратное сверление. Если чувствуете упор бура, немедленно остановитесь, велика вероятность, попасть буром на арматуру. Бур не сможет просверлить арматуру панели, поэтому отверстие нужно смещать и начинать всё заново.

Следите за меткой толщины стены на буре. Когда до метки останется 5-7 см, опять смените толстый бур (25-30 мм) на бур 10-16 мм и если есть возможность, уменьшите удар перфоратора.

Этот приём позволит избежать выпадения куска стены с противоположенной стороны прохода. После прохода бура всей стены, вы это почувствуете сразу, перейдите в соседнюю комнату и расширьте отверстие буром большего диаметра.

Если требуется огильзовка отверстия, то диаметр трубы для гильзы должен быть чуть меньше диаметра отверстия. Забивать гильзу нужно со стороны начала сверления (!).

Нужен бур по дереву, простая дрель и аккуратность.

Проход кабеля через стену из гипсокартона

Если вам нужно сделать проход кабеля через стену из гипсократона, то:

  • Найдите место, где нет профилей конструкции;
  • Простым сверлом просверлите листы гипсокартона. Это 12-24 мм;
  • Посмотрите есть в перегородке утеплитель;
  • Если утеплитель есть и он мягкий, пройдите его тонким металлическим стержнем,  типа шило, до листов гипсокартона с противоположенной стороны. Вручную вращая самодельное шило, пройдите листы ГК с противоположенной стороны;
  • Расширьте отверстие сверлом до нужного размера;
  • В отверстие заложите гильзу из пластиковой трубы. Чтобы труба прошла утеплитель, напильником заточите край трубы;
  • Если утеплитель твердый, просто просверлите отверстие длинным сверлом.

ОБЛАСТЬ ПРИМЕНЕНИЯ ОТКРЫТОЙ ЭЛЕКТРОПРОВОДКИ

Монтаж электрики на даче и в деревянном доме, безусловно лучше делать открытым способом:

  • дешевле;
  • быстрее;
  • удобней при ремонте или изменении схемы проводки.

В качестве несущей и защитной конструкции оптимальным будет короб или плинтус. По стенам их можно проложить достаточно эстетично, но при подключении освещения потолочная прокладка может выглядеть не совсем хорошо. В этом случае возможно скомбинировать два типа проводки: по стенам проложить открыто, а за потолком – скрыто.

При скрытой прокладке по сгораемым поверхностям ПУЭ предписывает использовать металлическую трубу. Это, конечно, дороговато, но в рассматриваемом случае объемы скрытых работ невелики, значит и затраты вырастут незначительно.

Кстати, проходы через стены и перекрытия тоже надо делать в трубах.

В любом случае следует внимательно отнестись к выбору автоматических выключателей и обратить внимание на соответствие их характеристик сечению применяемых проводов. Здесь есть определенные нюансы и в статье по указанной ссылке они рассмотрены.. Вариант с открытой проводкой под старину я не рассматриваю – это дорого и на любителя.

Вариант с открытой проводкой под старину я не рассматриваю – это дорого и на любителя.

Открытая электропроводка в квартире.

С одной стороны – это нонсенс, с другой – есть ситуации, когда без открытого размещения проводки не обойтись.

В первую очередь это касается необходимости установки дополнительных розеток в удобном месте. Конечно, если монтаж осуществляется «под себя» в новостройке, то определить места размещения электроустановочных изделий можно на этапе проектирования (планирования).

В старых же квартирах без этого обойтись трудно. Для этого проще и удобней использовать короба или плинтусы, хотя при прокладке в незаметных местах можно использовать и гофрошланг.

При этом следует учесть несколько моментов:

1. Прокладка по стенам, оклеенных обоями должна рассматриваться как монтаж по сгораемым конструкциям.

2. Поскольку, скорее всего, вы где то подключитесь к существующей проводке (в распредкоробке или, даже, розетке), то нужно исключить возможность перегрузки действующей линии, а в старых квартирах электропроводка имеет невысокую нагрузочную способность.

Не забывайте, что любые работы с электричеством должны вестись с соблюдением правил электро и пожаробезопасности.

  *  *  *

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Крепеж и монтаж

Для кирпичных и бетонных стен все специалисты рекомендуют использовать в качестве крепления дюбель-хомут или UW. В просторечии ее также часто называют «увэшкой». Для работы с шнурами 3х1,5 или 3х2,5 потребуется крепление с маркировкой 5/10. Для просверливания отверстий под крепление используется сверло с диаметром в 6 мм. Дюбель во время монтажа обхватывается кабелем и вставляется в отверстие, ключевые в системе усики становятся распоркой, которая заклинивается в штробе.

Отдельно следует отметить случаи, когда кабель требуется повернуть на 90 градусов. Делать это следует аккуратно, обеспечив достаточный радиус поворота. Точные числа можно найти в технических характеристиках используемого кабеля.

Преимущества и недостатки проводки в стяжке

Теперь можно рассмотреть, чем электропроводка в стяжке полов выгодно отличается от других вариантом монтажа электрической сети, и в чем ее недостатки. Начнем наш разговор конечно с преимуществ.

Главным из них является меньшее количество работ по штроблению стен. В зависимости от расположения электрических точек объем работ снижается на 50 – 70%. Но совсем без штробления обойтись не удастся, да еще и штробы должны быть более глубокими.

Монтаж электропроводки в стяжке намного проще чем под потолком

  • Следующий явный плюс — это упрощение самого процесса монтажа электропроводки. Ведь большинство соединений вы выполняете в удобном положении, а не с задранными вверх руками, которые постоянно затекают.
  • Еще одним преимуществом можно назвать большую ремонтопригодность такой проводки. Так как она выполняется в гофре, то заменить провод становится значительно проще. Проводка же по стенам обычно выполняется непосредственно, что практически исключает возможность замены провода без долбления стен.

Электропроводка под полом в деревянных домах

  • Ну, а теперь минусы. Первый и самый большой из них это цена. Ведь гофра далеко не такой уж дешевый материал, а ее количество для всей квартиры будет измеряться десятками если не сотнями метров.
  • Единственное исключение в этом плане составляют деревянные дома. Дело в том, что согласно норм ПУЭ монтаж в таких домах должен осуществляться только в металлической гофре. В связи с этим для таких строений данный минус можно смело отбросить.

Соблюдайте правила монтажа дабы не было растрескивания стяжки в дальнейшем

  • Последний недостаток состоит в том, что при монтаже проводки в стяжке технология более требовательна к соблюдению правил. Ведь при выборе более мягкой гофры или при нанесении недостаточного покрытия из бетона вполне возможно образование пустот, продавливание и дальнейшее разрушение стяжки.
  • Кроме того, нельзя забывать, что пользоваться созданной электросетью вы сможете не сразу, а лишь после полного высыхания бетона. Что во время строительных работ может стать серьезным недостатком.

Заземление металлической гофры

Что касается вопросов безопасности, то здесь можно смело отметить полный паритет обычной скрытой проводки и проводки в стяжке. В некоторых случаях безопасна одна, но можно привести случаи, когда безопаснее другой вид прокладки. Но это только при условии заземления металлической гофры, труб или коробов, чего и требуют нормы ПУЭ. При использовании пластиковых изделий безопасность у проводки, проложенной по стенам выше.

Электрика до штукатурки — плюсы

А есть ли доводы за то, чтобы делать всю проводку до штукатурных работ? Конечно есть, но их не так много. Отдельные мастера приводят не совсем корректное сравнение с прокладкой электропроводов по полу и последующей заливкой стяжки.

Обосновывая это тем, что при монтаже кабеля в полу, вы же не штробите стяжку, чтобы уложить туда провода в гофре. Соответственно к стенам должен быть аналогичный подход.

Мы рассмотрим несколько иные доводы.

армирование стен сеткой

В некоторых ситуациях при штукатурных работах для предотвращения образования трещин, применяют армирование специальной сеткой.

Так вот, при штроблении вы всю эту сетку просто-напросто порежете на куски. И вся работа проделанная до этого, грубо говоря пойдет “коту под хвост”.

нормативы СНиП

Ни в одном издании ПУЭ на сегодняшний день, нет четких указаний как должно быть правильно, и можно ли делать проводку после штукатурки или лучше до этого. Однако не так давно вышел обновленный свод правил, непосредственно затрагивающий штукатурные работы.

В нем говорится, что на момент начала отделочных работ, электрика и сантехника должны быть уже выполнены, опробованы, проверены и должны нормально работать. Получается, что с точки зрения строительных нормативов, наиболее правильно делать электрику до штукатурки.

Вот этот свод правил СП 71.13330.2017 (скачать) и п.7.1.5 из него:

Однако, во-первых не стоит забывать, что все подобные СП носят больше рекомендательный характер и даже здесь нет четкого запрета делать именно так, а не иначе.

Во-вторых, можно придраться в формулировке п.7.1.5 к такому понятию как ”отделочные работы”. Не совсем понятно входит ли сюда непосредственно штукатурка или здесь подразумевается вся работа после – шпаклевка, малярка.

Поэтому, если вы в итоге не нарушаете конечного качества, то и здесь можно отступить от этих рекомендаций.

выравнивание стен

Еще один довод в пользу работ ДО – неровность стен. Штукатурка имеет определенную фракцию, т.е. минимальную толщину и при закладывании уже готовой штробы, вы практически никогда не получите идеальную поверхность. Отсюда и возникает ”читаемость трасс”.

Если же вам нужен результат близкий к первоначальной стене (до штробления), это приведет к дополнительной шпаклевке, грунтовке, шлифовке. И эта работа по доведению поверхности до идеального состояния, может быть весьма трудоемкой и затратной в финансовом плане.

А еще при нарезании штроб под кабель, эти самые борозды приходится вычищать перфоратором, либо зубилом. В результате не нужной вибрации в близлежащих местах, начинает отслаиваться или трескаться чистовой слой.

И это накладывает еще больше ответственности для электриков на данный вид работ.

Как на практике сделать проход кабеля через стену

Давайте посмотрим практику работ. Начнём с отверстия в стене под проводку в квартире.

Проход кабеля через стену в квартире

Первой проблемой, которая встает при сверлении отверстия в стене для прокладки кабеля, это уже имеющаяся проводка в стенах

Важно при сверлении не повредить уже имеющуюся  электропроводку, а также не задеть возможные трубы трубопровода

Решить эту проблему могут помочь специальные приборы или народные методы. О поиске скрытой проводки приборами я писал тут. Народные методы перечислю далее:

  • Во-первых, если есть радиоприёмник, настройте его на частоту 100 кГц и сканируйте стену в месте будущего отверстия. Если там есть провода под напряжением, приёмник должен показать звуковой фон.
  • Во-вторых, возьмите фазоопределитель (пробник). Он покажет провод под напряжением, проложенный НЕ глубоко в стене.
  • В-третьих, для смарфона, есть программы типа «Metall Detector».
  • В-четвёртых, «слышит» провод в стене, слуховой аппарат в режиме «телефон». Не проверял.

К сожалению, предложенные технические методы найти скрытую проводку не всегда доступны. Поэтому пользуемся простым и надежным визуальным осмотром. Для этого:

Посмотрите  в месте будущего прохода (отверстия) наличие распаячных коробок, розеток, выключателей. Никогда не сверлите сквозных отверстий в стенах на горизонтальных и вертикальных линиях установки коробок, розеток, выключателей, светильников. Велика вероятность, что проводка делалась по правилам и трассы проводки велись параллельно полу и углам с нормативными отступами от углов и откосов. Об этом тут.

Инструмент

Для сверления сквозных отверстий понадобится, прежде всего, перфоратор с буром. Длина бура зависит от толщины стен. Её нужно определить заранее. В панельном доле это 270-350 мм, в «сталинке» толщина стен может превышать 1 метр.

Диаметр бура зависит от требуемого отверстия и толщины стен. Чем толще стена, тем больше диаметр бура. Разумный диаметр бура 25-30 мм. Однако в комплекте нужно иметь бур меньшего диаметра 10-16 мм, ниже поясню зачем.

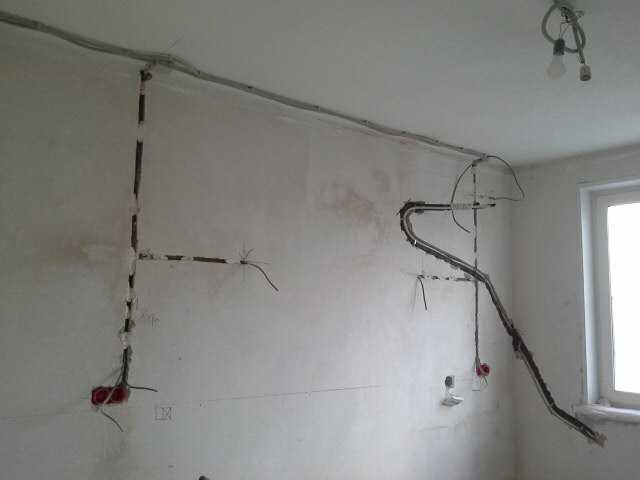

СКРЫТАЯ ЭЛЕКТРОПРОВОДКА

Скрытую электропроводку прокладывают внутри конструктивных элементов здания – в перекрытиях и фундаментах, в стенных поверхностях, под съёмными полами. Есть несколько способов укладки кабеля или провода:

  • в трубах;
  • в бороздах под штукатурку;
  • в гибком металлическом рукаве;
  • в пустотах строительной конструкции;
  • в каналах;
  • в коробах;
  • в нишах гипсокартонных конструкций.

Сейчас встречается редко, но в советское время часто применялся такой способ, как замоноличивание проводников в строительную конструкцию при её изготовлении.

Преимущества скрытой проводки:

1. Она не видна, не портит интерьер помещения и не препятствует никаким отделочным работам.

2. Такой способ прокладки характеризуется высоким уровнем электрической безопасности. Все проводники скрыты, а значит прикосновение к токоведущим частям и поражение электрическим током сведены к минимуму.

3. Находясь под слоем штукатурки, скрытая проводка не имеет доступа воздуха, вследствие чего обладает высокой пожарной безопасностью.

4. На элементы скрытой проводки не оказывается солнечного и механического воздействия, за счёт чего увеличивается её срок службы.

Недостатки скрытого способа прокладки эл. проводки:

1. Практически невозможен ремонт такой проводки. Если где-то перегорит провод, отыскать место повреждения будет очень проблематично.

2. Трудоёмкий монтаж.

3. Необходимо сразу чётко продумывать места расположения розеток и выключателей, пути прокладки проводов, так как в дальнейшем что-то поменять будет трудно.

4. Потребуется составление точной схемы пролегания проводки. Ведь когда нужно просверлить отверстие для крепления картины или полочек, надо быть уверенным, что не попадёшь сверлом в провод. Можно, конечно, обойтись без схемы, но тогда придётся купить специальный прибор для обнаружения скрытой проводки.

Пошаговый монтаж открытой электропроводки

ЭТАП 1 (общий) Составление схемы монтажа

Данный этап является общим при прокладке как скрытой так и открытой проводки

Определяемся с местами установки розеток, выключателей, светильников и электрощитка (если он нужен). К примеру, составим следующую схему монтажа электропроводки в одной из комнат.

Мы определили где хотим установить розетки, выключатель, где будет находится светильник, а также где установим электрощиток и составили схему монтажа электропроводки. Теперь можно приступать непосредственно к ее монтажу.

ЭТАП 2 (Монтаж открытой проводки) Установка электрооборудования

Для начала оговорим, что наиболее распространенными способами прокладки открытой проводки являются прокладка в коробе и прокладка на скобах поэтому именно их мы и будем рассматривать.

Для удобства, монтаж открытой проводки рекомендуется начать с установки розеток, выключателей, разветвительных коробок и электрощитка, методика их монтажа аналогична друг другу, поэтому мы не будем уделять этому слишком много внимания:

Видео монтажа:

ЭТАП 3 (Монтаж открытой проводки) Монтаж коробов (кабель-каналов), укладка кабелей.

Теперь когда все установлено на свои места можем приступать к монтажу короба (кабель-канал) по намеченным линиям прокладки электропроводки.

Кабель-канал — это пластиковый короб в который укладывается электропроводка. Он состоит из основания и крышки.

Короба бывают разных размеров и цветов, и, как правило, имеют стандартную длину — 2 метра. Для монтажа короба нарезаются на отрезки необходимой длинны (обычно короб нарезается ножовкой по металлу), например, нам необходимо нарезать короб на следующие участки:

Отрезки длинной 2 метра — 2 шт

Отрезки длинной 1,5 метра — 3 шт

Отрезки длинной 0,5 метра — 2 шт

Отрезки длинной 0,3 метра — 1 шт

Отрезки длинной 0,2 метра — 1 шт

Итого общая длинна необходимого нам короба — 10 метров (т.е. можно купить 5 полос короба по 2 метра).

После того как короба нарезаны можно приступить к их установке, монтируются они очень просто: необходимо открыть крышку короба и прикрутить основание короба к стене на саморезы (в случае если стена из дерева или гипсокартона) или на пластиковые дюбель-гвозди (в случае если стена кирпичная, бетонная и т.п.). После того как короб прикреплен к стене в него закладывается кабель и короб закрывается крышкой. Углы поворота короба можно закрывать специальными пластиковыми уголками, так же можно составлять углы с обрезкой короба под 45º.

Видео монтажа короба (видео не самое лучшее, однако ничего лучше на просторах интернета найти не удалось, возможно в будущем мы снимем собственное видео на данную тему, а пока приходится пользоваться тем, что есть):

В случае если вы решили выполнить монтаж электропроводки на скобах, то вместо монтажа короба, после установки розеток, выключателей и всего прочего сразу укладывается кабель, который крепится к стене скобами. Скобы (клипсы) для крепления кабелей бывают пластиковые разных размеров, рассчитанные под определенные типы и размеры кабелей. Так же скобы могут быть универсальные.

ВАЖНО! Укладывая проводку на скобах помните, что данным способом запрещается крепить обычные кабеля к сгораемым основаниям (например к деревянной стене), для этого необходимо использовать специальные кабеля не поддерживающие горение (не распространяющие горение). ЭТАП 4 (Монтаж открытой проводки) Сборка схемы

ЭТАП 4 (Монтаж открытой проводки) Сборка схемы.

Теперь, когда все смонтировано, и выполнена разводка кабелей по стенам можно приступать к подключению розеток, выключателей, светильников и сборке схемы электропроводки соединяя провода в разветвительных коробках.

ЭЛЕКТРОПРОВОДКА В ДОМЕ И КВАРТИРЕ

Квартирная электропроводка не такая затратная в плане финансов, усилий и времени, как проводка в частном доме. В многоэтажных домостроениях к каждой квартире уже подведена электрическая сеть от общего распределительного щитка до вводного автомата.

Проводка своими руками в квартирах по силам многим и выполняется по такому приблизительному плану:

  1. Начинать следует с составления схемы.
  2. На основании схемы надо сделать разметку по стенам и рассчитать необходимое количество провода, кабеля, коммутационных аппаратов и фурнитуры.
  3. Далее идут монтажные работы – нарезание штроб, укладка в них проводников, установка коробок, выключателей и розеток, и соединение всех элементов.
  4. Заключительный этап – проверка работы собранной схемы.

Электропроводка в частном доме.

Электропроводку в частном доме тоже вполне реально сделать своими руками человеку, разбирающемуся в электричестве. Только имейте в виду, что она отличается от квартирного варианта, поскольку к ней предъявляются дополнительные требования.

Электроснабжение следует выполнять от сети напряжением 220 В или 380 В, с системой заземления TN-C-S. Запрещается прокладывать проводники по нагреваемым поверхностям, а также вблизи печи, дымохода или камина (это правило особенно актуально для сауны и бани).

Особенную сложность при прокладке проводки своими руками в частном доме представляет монтаж ввода. Сначала придётся обойти несколько учреждений для получения разрешения и технических условий.

Предстоят немалые работы по сборке распределительного щитка и прокладке вводной линии (рытьё траншеи для кабеля либо монтаж отпайки от воздушной ЛЭП). И только потом можно приступать к внутренней электропроводке по такому же плану, как описано выше для квартирного варианта.

Если не уверены, что вам под силу смонтировать надёжную и качественную эл. проводку в квартире или частном доме самостоятельно согласно требований ПУЭ, лучше пригласите специалиста. Помните о том, что 65 % от общего количества пожаров в электроустановках возникают в домашней электросети.

  *  *  *

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Места, в которых выгодно уложить проводку под полом

Данный метод разводки электрического кабеля актуален в «голых» жилых или административных зданиях без готового ремонта. Речь идет о различных новостройках, которые сдаются в черновом варианте. Такой подход исключает штробление стен, провод свободно размещается на любых участках пола с удобной разводкой к розеткам и выключателям.

Половая разводка идеально вписывается в деревянные сооружения. Данный вариант полностью исключает недостаток, связанный со сложной доступностью кабеля. Метод как никогда актуален, поскольку при монтаже электропроводки на стенах приходится либо к ним крепить кабель-каналы, что портит интерьер помещения, либо оформлять все в ретро-стиле, что приводит к существенным финансовым затратам. Спрятав кабель в деревянном полу, вы сможете в любой момент достать его из-под досок и совершить необходимые манипуляции.

Монтаж электрики в деревянном доме

Вступление

В монтаже электропроводки квартиры и дома, не избежать работ по устройству прохода кабеля через стену. Посмотрим на нормативные требования к таким работам и практику их исполнения.

Но для начала заметим, что в данных работах, кроме, нормативного, есть организационный этап. Так как от работ подобного типа (демонтаж, штробление и т.п.) образуется много строительного мусора, вам заранее нужно продумать его утилизацию.

Для утилизации каменных отходов подобных работ, нужно арендовать специальные мусорные контейнера. Для утилизации проката черных и цветных металлов, разумно присмотреть компанию по скупке металлолома, например тут https://www.metallrutorg.ru/. Это будет не только удобно, но и выгодно.

Правила для разных типов проводки

Для каждого типа монтажей электросети нужно придерживаться некоторых правил.

Закрытый тип – самый безопасный, так как при его использовании все провода спрятаны и защищены от механического воздействия. Но он являет собой довольно длинною и трудоемкую процедуру подготовки, а именно нужно как минимум подготовить «туннели» в стене. Этот способ хорошо использовать, если у вас стены прошиты гипсокартоном, тогда для крепления проводов достаточно поместить проводку за листом.

Открытая электропроводка – самый простой способ прокладки проводов. Преимуществом данного способа является легкость замены или ремонта кабеля при повреждениях. В большинстве случаев его используют в подсобных помещениях.

Комбинированный способ прокладки электропроводки соединяет в себе закрытую и открытую прокладку, что упрощает задачу, но тем ни менее он имеет свои стандарты. Коробы для прокладки линии выбирают преимущественно пластиковыми, они более практичные и достаточно надежные. В коробе должно находиться свободное пространство для размещения всех проводов.

Нужно использовать специальные плоские провода АПРВ, АПР. При наличии легкогорючих стен раньше использовали изоляцию из асбеста (толщина по стандартам не должна быть меньше 0,5 см). Однако на сегодняшний день существуют другие безопасные материалы с отличными изоляционными характеристиками. Изоляционный слой располагается между стеной и проводами, и в случае замыкания не дает воспламениться стене.

Подведём итоги

Выполнить разводку электрики в квартире сможет даже домашний мастер, не имеющий подобного опыта. Главное здесь – соблюдение норм ПУЭ и правил техники электробезопасности. Следует понимать, что с электроэнергией шутки плохи, и малейший недочёт, допущенный при производстве работ, со временем может превратиться в настоящую проблему. Ну и, конечно, необходимо достаточно свободного времени – быстро подобную задачу не выполнить, особенно если опыт отсутствует полностью.

WAGO-соединения получаются аккуратными и не требуют дополнительной изоляции

Надеемся, что изложенная в сегодняшней статье информация была интересна, а главное полезна нашему Уважаемому читателю. Если у Вас остались вопросы по теме, можете их смело задавать в обсуждениях ниже. Редакция Homius.ru с удовольствием на них ответит в максимально сжатые сроки. У вас есть опыт самостоятельного монтажа электропроводки в частном доме или квартире? В таком случае огромная просьба поделиться им с другими читателями – это будет весьма полезно начинающим домашним мастерам. А напоследок мы предлагаем посмотреть небольшой, но довольно информативный видеоролик по сегодняшней теме.

Watch this video on YouTube

Предыдущая Инженерия 12 эффективных способов уменьшить счета за электроэнергию
Следующая Инженерия Розетка с таймером: как использовать умное устройство дома

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Дом своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
