Водоотводные лотки: из чего делают, как устроены и как их установить?

Поверхностный водоотвод

Эта система отведения воды предназначена для отведения ливневых и талых вод с участка (верховодки) и называется поверхностным дренажем.

От талых и ливневых вод защититься несложно:

  • Нужно прокопать по периметру участка канавы глубиной в полметра со скошенными под углом стенками – они будут сбрасывать воду в общую сточную канаву за нижней точкой участка. Их дно засыпают щебнем, битым кирпичом, соломой, жердями, а сверху засыпают землей;
  • Более рациональный и надежный способ не дать своему участку превратиться в болото, а фундаменту «поплыть» – устроить более серьезную систему поверхностного дренажа, которая предусматривает укладку по периметру каналов из пластика или прямоугольных желобов из полимербетона (линейный водоотвод). Пластиковые каналы недороги и бывают нескольких разновидностей, но все они напоминают половинки трубы, перерезанной вдоль. Они позволяют быстро смонтировать отвод на обширных участках, используя специальный крепеж и переходники. Сверху каналы перекрываются защитными решетками;
  • Полимербетонные желоба стоят дороже, но и качество этого материала гораздо выше, чем у пластика. Они настолько же легкие, но более прочны, стойки к истиранию и не пропускают воду;
  • Дождеприемники. Эти ёмкости-переходники используются для сбора дождевых и талых вод с кровли здания (с вертикальным сливом) или устанавливаются в «точке пересечения уклонов», собирая воду, стекающую со всего участка (с боковым сливом). Для защиты от мусора и листьев над ними монтируются чугунные, стальные или пластиковые решетки.

При устройстве поверхностного дренажа участка нужно помнить, что его нельзя соединять с дренированием фундамента, иначе ливневые потоки могут подтекать под основание дома и подтачивать его.

Проектирование дренажной системы

В состав различных систем водоотвода могут входить следующие модульные элементы: сливные трапы, водосборные каналы, дренажные трубы, поддоны, люки и приемные решетки. Трубы для приема воды имеют разные уклоны в зависимости от своего диаметра – от 1/1000 до 7/1000.

Также выбор труб зависит от той нагрузки, которая будет осуществляться сверху. Существует специальная классификация, насчитывающая несколько показателей: А15, В125, С250 и так далее. Для частных участков хватает первых трех систем. Цифра в показателе обозначает количество килоньютонов, в одном кН – 100 килограмм.

Классы нагрузок дренажных систем для частных земельных участков:

1. А15 – максимальная нагрузка полторы тонны. Используется для поверхностей, которыми пользуются только велосипедисты и пешеходы. К примеру, это могут быть газоны, дорожки или тротуары.

2. В125 – максимальная нагрузка 125 тонн. Это могут быть автостоянки, сады, искусственный ландшафт, гаражи.

3. С250 — максимальная нагрузка 250 тонн. Устанавливаются в местах, где есть обочины дорог и улиц, стоянки, пешеходные дорожки и гаражи.

Выбор материала изготовления какие водостоки устанавливать

Изделия из оцинкованной стали не стоит рассматривать для монтажа на жилой дом. Низкая стоимость материалов не сделает установку дешевле: для монтажа потребуется много времени, а герметично собрать изготовленные кустарным способом детали – практически невозможно. Сталь, покрытая тонким защитным слоем оцинковки, начнет ржаветь через 2 – 3 года, придется устанавливать новую систему. Современные бюджетные водостоки изготавливают:

Из пластика – ПВХ.

Из металла в полимерном защитном покрытии.

Эстетичный вид и приемлемая цена: преимущества пластиковых водостоков

Водостоки из пластика: в каких случаях стоит устанавливать ПВХ систему

Недорогие пластиковые детали могут без поломок служить десятилетиями. Изготавливают компоненты из поливинилхлорида – полимера на основе акриловых смол. Желоба и трубы имеют сверхлегкий вес, удобны в транспортировке и не требуют специальных навыков при монтаже.

Элементы пластиковой системы

Отлично подойдут пластиковые системы для установки на невысоких одноэтажных жилых домах, хозяйственных постройках, гаражах, дачных домиках. Монтируются на старые кровли с крепежом на ветровой доске. Производители рекомендуют ПВХ для организации водостока на крышах мансардных этажей: пластиковые лотки практически бесшумные, в отличие от металлических.

Материал достаточно хрупок и не отличается прочностью. Подвержен механическим повреждениям, особенно при низкой температуре воздуха. Поэтому при выборе системы для установки пластикового водостока для крыши в регионе с холодным климатом стоит предусмотреть одновременный монтаж греющего кабеля. Кровельное покрытие обустраивают с обязательным наличием снегозадержателей, чтобы снизить риск поломки водостока при схождении снега.

Водостоки из металла с полимерным слоем относятся к средней ценовой категории. Изготавливают детали из сплава стали, сверху наносят несколько слоев полимера для защиты короба от воздействия воды. При расчете водосточной системы следует учесть и цену монтажа: устанавливать самостоятельно металлопластиковые детали сложно. Желоба имеют достаточно большой вес, монтировать на высоте лотки в одиночку нельзя.

Металлопластиковый водосток: детали

При сборке необходим специальный инструмент и навыки работы с металлом: металлопластиковые детали нельзя резать болгаркой или насадкой на дрель. Полимерное покрытие чувствительно к температуре, при перегреве оно отслаивается. Также металлопластиковые изделия требуют аккуратного обращения при погрузке и транспортировке: поверхность должна быть закрыта. Царапины на полимере – это проводники воды на металлическое основание, соответственно, в точках повреждений быстро образуется ржавчина.

Металлопластик – оптимальный выбор для:

Сборки водоотвода для загородных коттеджей большой площади и высоты.

Монтажа лотков на стропильные доски – допускается увеличение интервала между креплениями до 90 см.

Установки в сложных климатических условиях.

Монтаж системы отвода воды с кровли дома

Монтаж производится после разработки проекта всей системы водоотлива, ознакомления с инструкцией приложенной магазином-поставщиком (каждая система имеет свои особенности конструирования, которые необходимо учесть).

Общая последовательность монтажа системы отвода поверхностных вод и выполняемые работы:

  1. Монтаж начинается с крепления кронштейна со стороны стропильной стены или лобовой доски, с учетом наклона желобов.
  2. Затем укладываются сами желоба при помощи специальных пластин и крепятся друг с другом  методом холодной сварки или резиновыми уплотнителями. Метод холодной сварки предпочтителен для соединения желобов из-за устойчивости к деформации.
  3. В угловых соединениях и соединениях с воронками устанавливается дополнительный кронштейн.
  4. Производится монтаж труб, соблюдая расстояние от стены в 3-4 см. Кронштейны по вертикали крепятся на расстоянии в 1.5-2 м. Сам слив должен находиться в полуметре от поверхности земли.

Советы от профессионалов:

  • Желоба начинают укладывать от воронки, чтобы края желоба были ниже края кровли.
  • В случае если эксплуатировать трубу для сбора из трех направлений желобов (если кровля нестандартной формы), необходимо вместо стандартных воронок предусмотреть тройники.
  • Расстояние между кронштейнами должно составлять не больше 0.50-0.60 м.
  • Рекомендуется заранее сделать разметку наклона желобов. Например, ориентиром может служить веревка, натянутая от начальной до конечной точки.
  • Пластиковые отливы монтируются при температуре от + 5◦,иначе материал потрескается при нарезке. Отливы из других материалов монтировать можно при любой температуре окружающей среды.

Организация водоотвода с крыши

Назначение кровельной водоотводной системы — сбор дождевой и талой воды с крыш и транспортировка ее к точкам накопления (отдельные резервуары или обычные ведра).

Она состоит из поперечных желобов и вертикальных труб с выпускными воронками. В зависимости от сечения труб (размеры и диаметр асбестоцементных), выделяют прямоугольные и круглые системы водостока.

Последние, имеют большую пропускную способность и устанавливаются, обычно, на промышленных объектах и многоэтажных домах.

Желоба и трубы для отведения воды с кровли изготавливаются из оцинкованного металла. Это практичный, маловесный, долговечный и при этом, недорогой материал.

Экономить на водосточной системе для крыши нецелесообразно. Без нее ливни постепенно разрушат отмостку, плиты, ступени, а стены дома будут постоянно забрызганы грязью.

Материалы для водостока

Согласно специфике эксплуатации наружного водоотвода, ассортимент материалов для его изготовления небольшой. Связано это с тем, что элементы водосточной системы должны быть устойчивы к сильным морозам, снежным завалам, проливным дождям и жгучим солнечным лучам.

Чтобы разобраться, как установить желоба на крышу из различных материалов, нужно вникнуть в их технические характеристики:

1.Кровельная сталь (оцинкованная) имеет относительно малую стоимость, отменную жесткость конструкций и доступность в использовании. Чаще всего в производстве востребованы листы толщиной 0,63 мм или 0,7 мм.

2.Антикоррозийная кровельная сталь аналогична предыдущему материалу, но имеет защитно-декоративную оболочку из полимера (пурал, полиэстер, пластизоль). Такое креативное решение позволяет защитить конструкцию от ультрафиолетовых лучей, кислоты и ржавчины. Недорогим и недолговечным признано защитное покрытие из пластизоля, а самым надежным − из полиэстера. В приоритете металлопрокат 0,6-0,7 мм толщиной.

3.Алюминий, играющий декоративно-защитную роль. Материал легкий и прочный, толщина 0,8 мм.

4.Медь называют элитным представителем в водосточной системе, но пугающим своей завышенной ценой. Срок службы такого материала варьирует от 150 до 200 лет. Чаще всего используются листы толщиной 0,6 мм.

5.ПВХ. Материал легкий и пластичный, с толщиной стенки 2,2−3,3 мм.

6.Цинк-титан. Это новинка в водосточной системе, имеющая превосходные эксплуатационные характеристики. В производстве востребован металлопрокат с толщиной стенки 0,7-0,8 мм. Несмотря на высокую стоимость материала, многие собственники домов все-таки останавливают свой выбор именно на этой позиции. Ведь обещанный век бесперебойной службы − дело нешуточное.

При выборе материала водостока специалисты ориентируются не только на вкусы и материальное благосостояние владельца постройки. Большое значение в этом деле имеет вид покрытия кровли и архитектура дома.

Монтаж водоотводных лотков своими руками

Комплексная система водоотвода

Комплексный водоотвод включает в себя:

  • систему водоотвода с кровли;
  • поверхностный водоотвод;
  • внутренний отвод воды;
  • систему отвода грунтовых вод;
  • дренажные канавы.

Другими словами комплексный водоотвод состоит из всех систем сбора воды.Этот вариант поможет избежать любых вопросов связанных со скоплением осадков. Исключит образование луж, льда, заболоченности, сохранит фундамент и т.п.

Установка водоотводных лотков

Для того, чтобы самостоятельно установить водоотводные лотки из любого материала потребуется вырыть траншею, по разметке. Разметку можно сделать с помощью бечевки и кольев.

Траншея по размеру должна быть шире лотка. В готовый ров следует засыпать щебень с песком. Сверху поставить лоток.

Изделия между собой герметично соединяются. Цементным раствором укрепляются стенки. Раствору дают высохнуть от 48 часов до 72.

Лучше сразу установить решетки. В процессе застывания цемент расширяется и может сдавить лоток, в результате решетка не ляжет плотно. А сам лоток может деформироваться.

Когда цемент застынет, оставшиеся пустоты заполняются грунтом. Чуть выше уровня лотка. Со временем насыпь осядет.Не забудьте поставить пескоуловитель с одной стороны и боковую заглушку с другой. У изделий из пластика, места стыков обработать герметиком .

Такой монтаж водоотвода подойдет для лотков из любого материала.Водоотводные лотки из бетона можно устанавливать без бетонирования. Они достаточно тяжелые, что бы вынести нагрузку.Это касается только монтажа в частном секторе, на приусадебном участке, в местности, где отсутствует тяжелая нагрузка.

Щелевые лотки идеально подходят для установки между плиткой тротуара, во всех местах где хорошо соблюсти эстетический вид и избежать на поверхности бросающиеся в глаза отверстий.

Особенности щелевых лотков в том, что их устанавливают под покрытие.Так же не стоит забывать, что требуется определенный уклон поверхности к щели, для хорошего отвода воды.

Водоотводы для кровли устанавливают из полимерных или металлических лотков. Для их монтажа потребуются специальные крепежи. Собирать лучше на горизонтальной поверхности. Монтаж производить как минимум вдвоем.

Места стыков обрабатываются герметиком.Траншея должна быть шире лотка.
Если есть решетка, установить ее перед бетонированием.Все лотки монтируются на фундаментную подушку из песка и щебня.

Любые виды лотков устанавливаются под уклоном.Материал изготовления водоотводной системы выбирается в соответствии с ее предназначением.

Всегда устанавливается пескоуловитель.Раз в год система подлежит очистке.

Любой вид водоотвода устанавливается ниже уровня поверхности на 5мм.Водоотводные лотки установленные своими руками прекрасно справятся со своей задачей. Увеличат срок службы дорожного покрытия, фундамента и сберегут землю от перенасыщения влагой.

Создание водораздела

Отвод воды от фундаментной части дома можно организовать путем моделирования рельефа участка с созданием водораздела. Данный метод наиболее применим на территориях с небольшим естественным уклоном. При устройстве водораздела низинный грунт изымается и укладывается в виде широкого дугообразного бруствера, охватывающего строение со стороны возвышения. Насыпь располагается не менее чем в 4м от дома, а ее высота постепенно снижается до планировочной отметки участка. Таким образом исключается поступление поверхностных вод с верхнего уровня в прямом направлении к постройке, чем обеспечивается защита фундамента.

Снизить количество воды, проникающей в почву на границе водораздела, можно обустройством травяного газона. Плотный волокнистый мат из сплетенных корней разнотравья не позволит пропитывать верхний слой грунта более чем на 3-5см. При этом покрытие предотвратит разрушение насыпного бруствера, а при должном подходе станет декоративным украшением ландшафта.

Чистый и сухой двор после дождя, никаких луж на газоне и размытых грядок, здоровые растения и идеально ровные дорожки – результат грамотного планирования и монтажа поверхностного водоотвода. Добиться такого результата самостоятельно без внушительных расходов сложно, но реально, если сделать своими руками ливневый дренаж для осушения поверхности и вывода дождевой воды. В комплексе с ливневкой (системой отвода воды с крыши) дренажная сеть снизит и количество влаги, проникающей в глубинные слои грунта – нагрузка на глубинную сеть дренажа фундамента снизится.

Как отвести от фундамента талые и ливневые воды

Чтобы защитить фундамент дома от дождевых и талых вод можно применить отмостку. Отвод воды можно осуществить путём установки вдоль отмостки поверхностных дренажных лотков. Стоит помнить, что в весенний период лотки очень быстро забьются, ведь талая вода будет беспрепятственно бежать по замерзшей земле, не впитываясь в неё.

Кроме того, ночью температура понизится, вода замёрзнет, её отвод будет невозможен, а лотки станут бесполезны. Использовать устройство из лотков целесообразней в летний период: ливневые воды будут беспрепятственно попадать с газонов прямо в дренажное устройство. Кроме того, можно своими руками отвести воду практически бесплатно и более эффективно. Этот способ называется создание водоразделов и ландшафтное моделирование.

Для создания водораздела потребуется лишь лопата, грабли и тачка для перевозки земли. Прежде всего, рассчитываются параметры водораздела: форма, длина и ширина. Прямая водораздельная черта проводится на больших территориях: возле частного дома, коттеджа, автостоянки.

Объекты небольших размеров ограничиваются водоразделом в форме дуги, на расстоянии около четырёх метров от начала фундамента. При этом водоотвод осуществляется в кювет или специальный дренажный колодец.

После разметки водоразделов можно приступить к их созданию.

Устройство водостока со скатных крыш двускатной, вальмовой и многоуровневой

Благодаря обилию во всемирной Сети доступной информации по строительству, многие полагают, что устройство водостока со скатных крыш – задача достаточно простая: установить крюки, повесить желоба и грамотно продолжить систему до фундамента. Но на самом деле отвести от крыши воду технически правильно еще нужно уметь. И тогда не страшны ни разрушенные стоки зимой, ни прогнутые желоба жарким летом, ни сырой и мокрый чердак.

Не говоря уже о том, что водосточная система значительно влияет на внешний экстерьер дома. Это те важные детали, которые не всегда показывают в визуализации проекта дома, но которые, в конечном счете, служат его завершающим штрихом, способным как идеально вписаться в задумку дизайнера или архитектора, так и безнадежно испортить весь внешний вид. А потому давайте подойдем к этому вопросу со всей ответственностью!

Монтажные работы по установке водостока

Из инструментов понадобятся, шуруповерт с перфоратором для бетона или кирпича, строительный уровень с отвесом, карандаш, рулетка и шнур, плоскогубцы и молоток, стремянка, киянка.

Чтобы установить кронштейны необходимо:

1.На углах ската крыши отмечают точки для самых дальних кронштейнов.

2.Прикрепляют один кронштейн к доске лобовой.

3.На другую сторону основания крепят дальний крюк с углом наклона до пяти миллиметров на метр погонный.

4.Между крепежами протягивают шнур и в линию устанавливают все оставшиеся крюки.

Внимание! Веревку сразу убирают, как только расставят все крюки. Установка желобов. Желоб начинают прокладывать с места, где присоединяется вертикальная труба отвода воды

Заранее надо подготовить отверстие для воронки при помощи ножовки, заточив хорошо края. Применяя соединители, смонтировать переход между трубами и лотками. Далее необходимо снабдить заглушкой край дальнего желоба. Проложить в кронштейны все желоба, нахлестывая детали друг на друга около десяти сантиметров. Между соединениями проложить резиновые уплотнители

Установка желобов. Желоб начинают прокладывать с места, где присоединяется вертикальная труба отвода воды. Заранее надо подготовить отверстие для воронки при помощи ножовки, заточив хорошо края. Применяя соединители, смонтировать переход между трубами и лотками. Далее необходимо снабдить заглушкой край дальнего желоба. Проложить в кронштейны все желоба, нахлестывая детали друг на друга около десяти сантиметров. Между соединениями проложить резиновые уплотнители.

Установка труб по вертикали. Первым делом устанавливают хомуты. Отбивают линию на стене, спущенную от воронки с помощью отвеса. Расстояние между хомутами не более десяти сантиметров.

Дальше необходимо соединит все элементы по горизонтали и вертикали, смонтировать отметы.

Внимание! Если уровень снега в регионе превышает средний, то по водостоку стоит установить контур обогрева

Установка фигурной части и труб водостока

Прокладка водостока предусматривает монтаж труб сверху вниз, при этом колено, муфта и слив устанавливаются раструбом к верху.

Монтаж производится так:

  1. В соединение колено-колено вставляется часть прямой трубы не менее 60 мм (зависит от расстояния между лобовой доской и стеной).
  2. Далее собирается необходимая фигурная часть, в которую заводится верхний конец трубы.
  3. Система крепится к стене при помощи хомутов, расстояние между которыми до 1,8 м. Фиксирующим является только один хомут, второй – направляющий. В некоторых системах производитель рекомендует применение хомутов — компенсаторов температурного расширения. Хомут крепится под соединителем.
  4. Труба выставляется строго вертикально с применением отвеса.
  5. На нижний конец, закрепленной хомутами трубы, устанавливается сливное колено (нижний край на расстоянии 25-30 см от отмостки).
  6. Если есть дренажная система или ливнеприемник, то нижний конец трубы заводится туда. Соединение труб происходит с помощью муфты (соединителя).
  7. Каждая последующая труба заводится в соединитель, установленный на предыдущей.
  8. Под каждым соединением крепится хомут.

  1. В зависимости от конструктивных особенностей места монтажа к воронке присоединяется колено нужной формы или муфта. В случае выступа крыши за фасад применяют два колена и отрезок трубы. Если крыша без выступа, то используют муфту.

Монтаж водостоков для крыши производится с учетом компенсации теплового расширения. Для этой функции производители применяют компенсационные зазоры. Так на соединителях труб в некоторых системах имеются монтажные линии. По этим линиям выставляют край трубы в зависимости от температуры воздуха на момент монтажа. Обработанные силиконом уплотнители позволяют гладкое скольжение элементов при расширении. Применяя соединитель для труб, оставляют воздушный зазор не менее 0.6-2 см.

Совет от профессионала:

Производить сборку водосточной системы при t о С ниже -5 не рекомендуется.

На этом монтаж системы водостока завершен. Необходимо произвести ревизию всех установленных элементов. Если конфигурация водосточной системы полностью соответствует проекту, рассчитана и установлена согласно рекомендациям производителя, то вся вода, попадающая на крышу, будет уходить только через трубы, не разбрызгиваясь и не переливаясь через края желобов.

По окончании каждого сезона желательно провести осмотр и промывку системы (при помощи шланга с водой). При прочистке возникающих заторов (листья, мусор) не применять острые металлические предметы.

Система водоотвода – это одно из основных защитных мероприятий, которое способствует продлению эксплуатации кровельных материалов, фасада и фундамента здания. Правильный и грамотный расчет водосточной системы кровли является залогом длительной и надежной эксплуатации всего здания в целом. Знание основных принципов подсчета комплектующих системы водоотвода поможет оптимизировать расходы на её обустройство.

В зависимости от типа, размеров и уклона крыши водосточная система может быть нескольких типов:

  • организованная;
  • неорганизованная.

Расчет наружного выполняют с учетом следующих требований:

  • подвесные или настенные желоба должны устанавливаться на крышах с углом ската не менее 15°;
  • продольный соблюдают на уровне не менее 2%;
  • желоба должны обладать бортами с высотой более 120мм;
  • расстояние между трубами водостока составляет не более 24 метров;
  • диаметр водосточной трубы берут из расчета 1,5 см 2 сечения на 1 м 2 кровли.

Данные правила действительны для водосточных систем в климатических зонах с низкой вероятностью замерзания воды.

  • стояк;
  • воронка;
  • отводная труба;
  • выпуск.

В зависимости от требуемой конфигурации и выполняемых функций система отвода воды может дополняться разнообразными аксессуарами и комплектующими.

Какие преимущества имеет водоотводная канава

Прежде всего, такая канава призвана эффективно отводить воду от участка. Тем самым можно будет предотвратить такие неприятные явления, как:

  • затопление участка и его заболачивание, образование луж на местности;
  • гниение деревянных конструкций и корней растений;
  • угнетение роста растительных посадок на территории;
  • появление грибков и плесени на стенах сооружений;
  • ухудшение здоровья из-за пребывания в условиях повышенной влажности;
  • скопление грязи на участке.

Осадки и растаявшие снега наносят немалый вред хозяйственной деятельности, увеличивают избыток влаги в почве, что может испортить ландшафтный дизайн, привести к гибели садовых растений и разрушить фундамент здания.

К тому же, рытье канавы, как правило, не предполагает привлечения специализированной тяжелой строительной техники. Буквально каждому собственнику по силам взять самую обычную штыковую лопату и самостоятельно вырыть канаву. Водоотводная канава – это еще и самых дешевый и эффективный метод дренажа. Она не потребует практически никаких денежных затрат.

Основные виды водоотводной системы

Внутренний водосток его элементы и устройство представляет собой разнообразные узлы, решетки и розетки. Сейчас компании могут изготавливать такие системы на заказ, по всем предоставленным параметрам и размерам, которые будут необходимы заказчику. Просто необходимо разработать проект и согласовать его с инженерами. Типичные внутренние водостоки изготовлены из легированной стали, алюминия, ПВХ. Конечно, можно использовать и пластиковые трубы, но они не предназначены для большого потока воды, и сразу начнут повреждаться. А вот внутренние водостоки из стальных труб намного устойчивее и надежнее, они смогут выдержать любой поток воды, и прослужат достаточно большое количество времени.

Но они могут сильно шуметь, ведь вода попадает, наметал и производит громкие звуки.

Одними из лучших водостоков считаются медные сливы, но стоят они достаточно дорого, но ей нет равных в долговечности, она даже может выдержать кислотные дожди, которые происходят в промышленных районах. Раньше, также часто применялись стоки из чугуна, но они не оправдали себя, ведь их достаточно трудно устанавливать из-за большого веса. Трубы для внутреннего отвода воды могут быть с разным сечением. Но в основном используется прямоугольный профиль, ведь он очень прост в эксплуатации и не требует особого ухода.

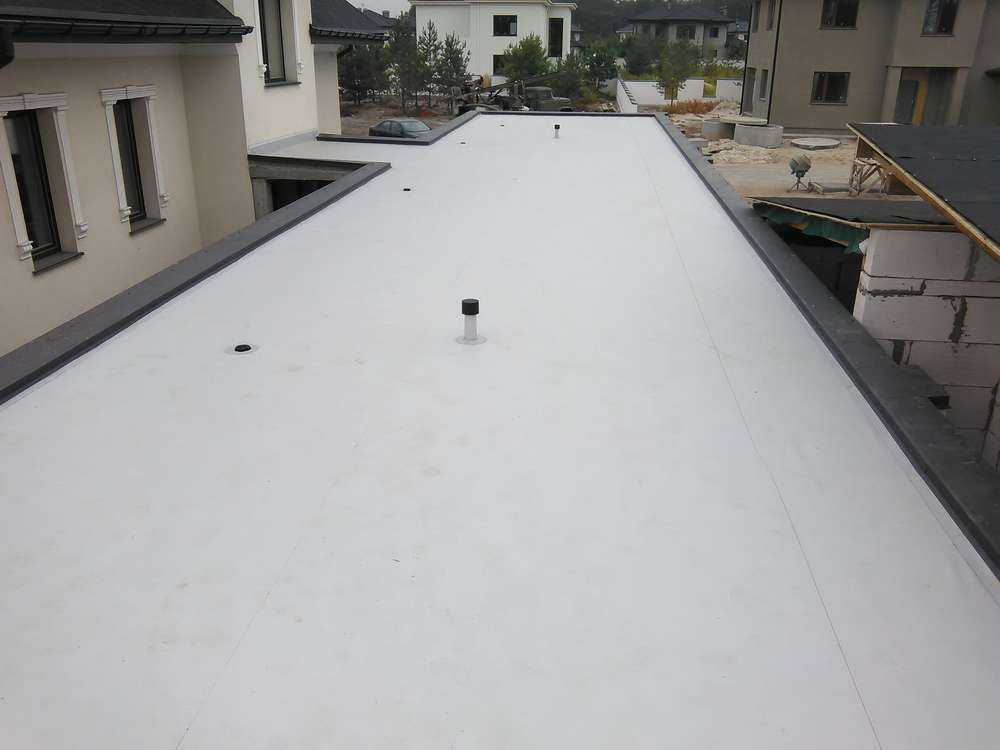

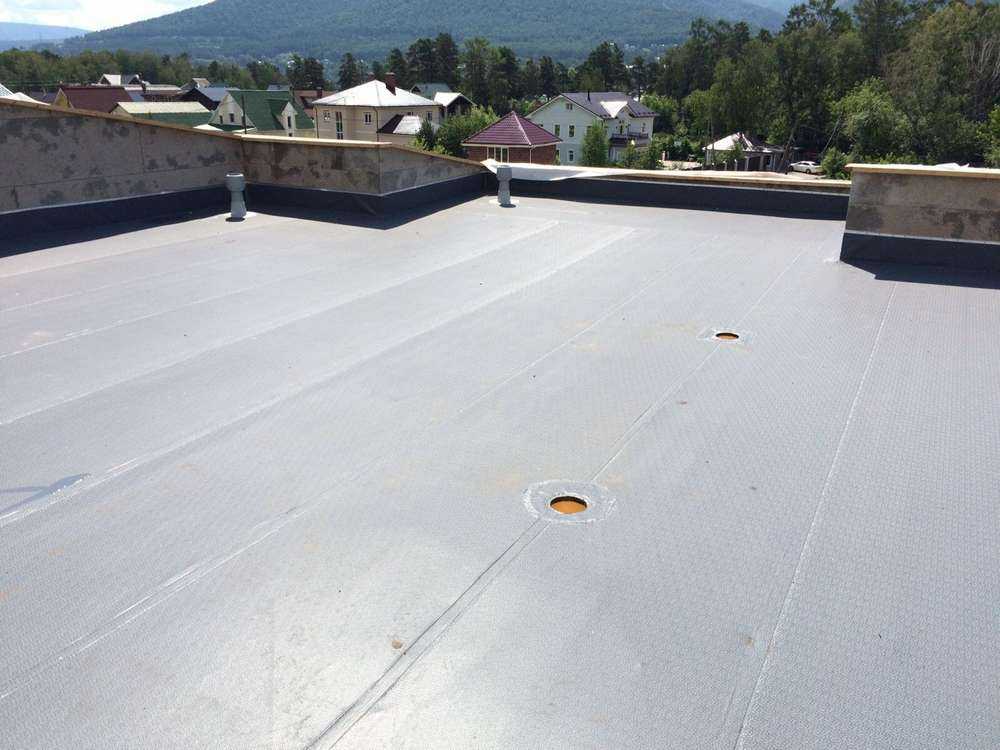

Особенности внутреннего водостока

Монтируя внутренний водоотвод вы обязаны условно поделить всю плоскость на сектора. Это делается потому, что один водосток может обслуживать поверхность не более 200 квадратных метров, с большим объемом он просто не справится и на поверхности будет скапливаться вода. Хоть плоская крыши и имеет такое название, ее поверхность устраивается под определенным градусом. Такой процесс называется созданием разуклонки. Она может создаваться при помощи стяжки или теплоизоляционных материалов.

Конечно, самым простым и быстрым вариантом является стяжка. Для создания нужного уклона поверх плит перекрытия заливается бетонный раствор, а как он застынет, укладывают последующие слои гидроизоляции. Далее размещают теплоизоляционный материал. Он должен быть жестким, поэтому из всех возможных продуктов лучше всего использовать пенополистирол или пеностекло. Эти два материала не боятся намокнуть и толщины в 15 сантиметров для теплоизоляции вполне достаточно.

Финишное покрытие будет подбираться исходя из функционального назначения поверхности. Если оно эксплуатируемое, то в качестве защитного слоя можно использовать: грунт, насыпные материалы, тротуарную плитку и прочее. В случае, когда поверхность не способна выдерживать большие нагрузки, то необходимо рассматривать продукты с меньшей массой, например, битумные, полимерные или напыляемые материалы.

Внутренняя водосточная система хоть и сложная, но включает в себя простые устройства, а именно:

  • Воронку и желоб, для сбора воды с кровельной поверхности и ее передачи в стоковую магистраль;
  • Стояки, которые являются основным путем для осадков;
  • Коллектор, устраиваемый в грунте с системой труб, которые отводят воду в ливневую канализацию.

Для быстрого удаления атмосферных осадков с кровельной плоскости необходимо использовать трубы с диаметром 100-180 миллиметров. Определить необходимое сечение трубы можно исходя из соображения 1,5 квадратных сантиметра сечения трубы на 1 квадратный метр поверхности крыши. Длина одного элемента должна находиться в диапазоне от 700 до 1400 сантиметров.

Проектируя размещение водосточной системы следует найти элемент, от которого круглый год будет исходить тепло. Как правило, им является дымоходная труба. Установив водосток вблизи нее, вы позволите внутренней системе удалять осадки даже в зимнюю пору года.

ВАЖНО: Если вы проживаете в регионе с суровыми зимами, то для надежности водосточной системы устраивается частичный или полный обогрев кровли

Типы водосточных систем

Конструкторы учли отличия между различными типами крыш и конкретно для них разработали две принципиально различные системы водоотвода.

Таблица. Виды систем водослива

Система водослива Отличительные характеристики и краткое описание

Внутренняя

Так называемая скрытая система, она используется только на плоских кровлях. Их поверхности имеют небольшой наклон в сторону водоприемных воронок, и в зависимости от геометрии, конструктивных особенностей, назначения здания и размеров крыши воронка может быть одна или несколько. На простых плоских крышах воронки открытые, от засорения защищаются специальными пластиковыми или металлическими сетками. Сложные эксплуатируемые крыши имеют защищенные водоприемники. Из воронок вода попадается в вертикальные водосточные трубы, которые могут монтироваться как внутри здания, так и снаружи, в специально предусмотренных технологических нишах. Как понятно из описания, такие системы не имеют желобов.

Внешняя

Наиболее распространенная система, устанавливается на всех остальных типах крыш. Состоит из многих элементов, может изготавливаться из пластика или металла. Вода из скатов попадает в желоба, а далее по трубам отводится в подготовленное место. Такая система не только качественно выполняет прямые функциональные задачи, но и украшает внешний вид здания.

Типы водосточной системы

Различают внешний тип и внутренний тип водоотведения.

Система внешней конструкции водостока особенно пригодна для домов, расположенных в теплом климате, если зимой бывают сильные морозы, то водосток должен быть снабжен системой против обледенения.

Система внутренней конструкции водостока предполагает проведение водоотводных труб внутри помещения. Конструкция бесперебойно работает при любых температурных изменениях. Такую систему устанавливают в многоэтажных зданиях, имеющих плоскую либо односкатную кровлю, также она подходит для торговых центров.

Виды внутренней водосточной системы

Такую систему сложнее соорудить своими руками, но это более экономный вариант для слива, так как требует меньше задействованных воронок и труб с малой внутренней окружностью.

Плюсом конструкции считается, отличная работа в период обильных осадков и функцией самоочищения, используя напор протекающей жидкости.

Водосточные системы замкнутые и незамкнутые

Тип кровли напрямую влияет на выбор конфигурации и определяет особенности монтажных работ по установке водостоков.

Двухскатная кровля допускает установки двух горизонтальных желобов и двух труб, установленных вертикально.

При нестандартном типе крыши система требует разработки подходящего комплекса водоотвода для того, чтобы слив работал без перебоя, при этом конструкция выглядела красиво и не портила фасад здания.

Вальмовый тип кровли требует прокладки водостоков в разные стороны, для этого в разных углах здания устанавливают вертикальные трубы, обеспечивающие слив воды.

Все расчеты, необходимые для организации замкнутой системы, производят, учитывая общую площадь крыши.

В двускатных крышах, многоскатных либо разноскатных кровлях устанавливают от двух и более отдельных линий водоотводных желобов. Трубы, ведущие от них влагу, располагаются вертикально в центре стены здания либо по углам дома.

Установление полосы отвода

Правила установления полос отвода закреплены в Постановлении Правительства РФ от 12.10.2006 N 611 «О порядке установления и использования полос отвода и охранных зон железных дорог». Установление полос отвода отдано на откуп так называемым «заинтересованными организациями». К ним Постановление относит владельцев и строителей ж/д путей и объектов, расположенных в непосредственной близости к ним. Они должны провести кадастровые работы для образования земельного участка, а также поставить его на кадастровый учёт. Эти процедуры подробно описаны в Федеральном законе от 13.07.2015 N 218-ФЗ «О государственной регистрации недвижимости».

Схема внутреннего водостока

Организованный внутренний металлический водосток имеет следующую конструкцию: у кровли есть уклон (его расчет проводится по площади крыши), благодаря которому вода стекает к водоприемной воронке. Из этой воронки, дождевые потоки попадают в водосточные розетки или трубы, из которых уже выводится за пределы здания.

Конструкция внутренней водостока имеет следующий вид:

  1. Воронки для приема воды. Они бывают двух типов: плоские и колпаковые. Последние монтируют на кровлях со склоном, плоские на ровных;

    Плоские воронки

  2. Трубы, для равномерного распределения жидкости между водостоками;
  3. Коллекторы;
  4. Колодцы, при помощи которых можно очищать систему, осматривать её и проверять работоспособность;
  5. Сам водосток крепится к лоткам;
  6. Дополнительные элементы: углы, крепежи, розетки, подвесы и т.д.

Перед установкой любого водостока, Вы должны проверить, соответствует ли Ваша схема нормам СНиП. Согласно правилам, отводы кровельных водосточных конструкций должны входить в канализацию, чтобы исключить вероятность подтопления фундамента здания.

Воронка представляет собой сборную конструкцию, которая состоит из корпуса, решетки, крышки и креплений. Корпус выполнен в форме цилиндра, иногда с гранями, благодаря чему у устройства высокие показатели прочности. Наиболее распространены чугунные водосточные воронки для внутренних водостоков, к примеру, продукция Техниколь.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Дом своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
