Кондиционер кассетного типа

Устройство внутреннего и внешнего блоков сплит системы

Если внешний блок соединен с одним внутренним, эта конструкция называется моносплит-системой. При наличии нескольких внутренних блоков (до семи) с одним внешним — мультисплит-системой. Рассмотрим, как устроена сплит система, а также плюсы и минусы сплит систем для охлаждения воздуха.

В устройство внешнего блока сплит системы входят компрессор и механизмы для подачи, очистки, нагревания воздуха и других функций, которые зависят от типа сплит-системы. Наружный блок сплит системы, как правило, монтируют на кронштейны, закрепленные на наружной стене дома, однако он может быть установлен на чердаке, в подвале и других местах, с тем чтобы обеспечить поступление в конденсатор более холодного воздуха.

Через отверстие в стене диаметром 40—60 мм внешний блок связывают с внутренним. После прокладки коммуникаций (это медные трубки, покрытые термо-флексом, пластиковая дренажная трубка и электрокабель, вместе образующие фреоновую трассу) отверстие герметизируют.

В устройство внутреннего блока сплит системы входят теплообменник и роторный вентилятор. Поскольку все комплектующие, способные производить шум, перенесены во внешний блок, внутренний функционирует почти бесшумно (24—26 дБ).

Кроме того, это позволяет придать компактность внутреннему блоку и органично вписать устройство в интерьер, тем более что его дизайн можно подобрать практически под любое оформление помещения.

Кроме основных функций, сплит-системы могут выполнять и добавочные, среди которых таймер, дистанционное управление (пульт с дисплеем), различные фильтры, подогрев воздуха.

Все перечисленное — безусловные плюсы сплит-систем, недостатками же сплит систем являются высокая стоимость агрегата; невозможность самостоятельного монтажа (за это придется заплатить отдельно); отсутствие подачи свежего воздуха (даже самые мощные системы обеспечивают всего лишь 10% свежего воздуха).

Сплит-системы эффективно работают на площади от 15 до 140 м2.

Они производятся в нескольких модификациях:

  • настенные мощностью 1,5—5 кВт;
  • напольно-потолочные мощностью 4—9 кВт;
  • колонные мощностью 4—14,5 кВт;
  • кассетные мощностью 5—15 кВт;
  • многозональные.

В быту обычно используют настенные сплит-системы, остальные относятся к полупромышленным и промышленным системам кондиционирования.

Установка дренажа

Для дренажа возможно использовать пластиковую трубку подходящего диаметра.

  • При помощи хомута закрепите трубку к дренажному насосу, который находится на внутреннем блоке.
  • Протяните его до места слива. Старайтесь не тащить за него, дабы не сместить голову внутреннего блока.
  • По возможности выполняйте уклон в 2 см на 1 м. Это нужно, дабы по окончании выключения кондиционера, жидкость имела возможность вытекать самотеком.
  • Конец дренажного шланга не должен быть загружён в воду.
  • Чтобы проверить дренажную систему, нужно через особое отверстие на внешнем блоке залить воду и включить аппарат в режим охлаждения. Один человек может проследить за тем, как работает насос, а второй взглянуть, стекает ли вода.

Этапы монтажа

Перед проведением монтажа важно проверить, на какой размер ячейки рассчитан кондиционер. Устройства могут иметь разные габариты, поэтому необходимо подобрать технику, которая будет соответствовать имеющимся параметрам

Также кроме квадратных, бывают еще прямоугольные модели.

Обычно такие устройства размещают на потолке по центру помещения. При этом все коммуникации будут скрыты за потолочными панелями. Сам процесс монтажа проходит в несколько этапов

Важно придерживаться порядка работ, вне зависимости от того, какая схема подключения к кассетному кондиционеру притока свежего воздуха используется для выбранного устройства:

Сначала необходимо позаботиться о том, чтобы все коммуникации были подведены и установлены. К внешнему модулю нужно подключить фреоновый контур, который предварительно следует вакуумировать.
Внутренний блок необходимо разместить так, чтобы его лицевая панель располагалась на одном уровне с подвесным потолком

Это важное условие. Место монтажа и способ крепления блока может быть разным, в зависимости от особенностей помещения и самой конструкции прибора.
После этого фиксируется система подмеса воздуха, если в кондиционере присутствует воздуховод, то его нужно вывести наружу

Также устанавливается специальная заслонка и фильтр. Это позволяет прибору не только охлаждать воздух, но и очищать его от пыли и вредных примесей. Подмес воздуха может доукомплектовываться вентиляторами. Для зимнего времени дополнительно устанавливаются обогреватели.

Когда все работы по монтажу завершены, закрепляют решетку на внутреннем блоке. Поскольку остальных элементов конструкции за потолком не видно, устройство практически не бросается в глаза, сливаясь с потолочными панелями. Именно поэтому его можно использовать не только в производственных помещениях, но и там, где дизайн играет важную роль.

После сборки и установки всех систем проводятся пуско-наладочные работы, чтобы проверить, все ли сделано правильно. Также прибор настраивается для более эффективного действия, задаются нужные параметры.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Кондиционеры потолочного типа универсальны, они широко используются для охлаждения воздуха в домашних, офисных, торговых и производственных помещениях площадью 30–150 м2. В малогабаритных комнатах установки этого типа, как правило, не используются.

Данная кондиционирующая техника монтируется в следующих случаях:

  • больших по площади помещениях – частных гостиных, кафе, библиотеках, спортклубах, ресторанах;
  • помещениях с нестандартной планировкой – слишком длинных коридорах, холлах, галереях, конференц-залах;
  • если потолки в здании слишком высокие (от 3,5 до 4 м) – в мастерских, заведениях общепита.

Подпотолочные системы климат-контроля могут использоваться и при низких потолках. Специально для этих целей корпус некоторых моделей сконструирован с небольшой глубиной – 16,5–25 см.

Достоинства и недостатки.

Потолочные кондиционеры обладают рядом достоинств:

  1. Высокая мощность и хорошая производительность.
  2. Небольшие габариты, лаконичный дизайн.
  3. Удобное для человека расположение.
  4. Рациональное распределение воздушного потока.
  5. Конструктивное разнообразие моделей.

Среди недостатков подпотолочных конструкций можно назвать высокую стоимость изделий этой категории, техническую сложность их монтажа.

Что же входит в стоимость?

Интересный момент. Широкие возможности для нечестных фирм и «одноразовых рабочих» завысить цену после оказанных услуг на монтаж на несколько тысяч больше, чем было озвучено. Одна из любимых уловок это – в стоимость не входят расходные материалы или сама работа монтажников. Чтобы уберечь себя от таких не предвиденных расходов, поинтересуйтесь об окончательной стоимости монтажа, перед выполнением работ.

Наш интернет магазин «Сплит-Система48» озвучивает окончательную цену перед выполнением работ по монтажу кондиционеров и сплит систем, и если существуют скрытые моменты, которые повлияют на стоимость, сразу оговариваются с заказчиком на месте, сколько и за что.Мы максимально честны. Мы работаем на привлечение клиентов и на хорошую репутацию в нашем городе.

Количество включенных материалов:

  • Кронштейны наружного блока 1 пара
  • Медная магистраль длинной до 4 м. (труба 1/4 и 3/8).
  • Флекс той же длины.
  • Дренажная трубка или металлопластик до 4 м. по обстоятельствам.
  • Медные межблочные соединительные провода длинной 6 м.
  • Сетевой провод до 3 м.
  • Короб-канал 60X60 мм 100 см.
  • Короб-канал 16×16 мм 200 см.
  • Анкера и дюбель-гвозди.
  • Сетевая вилка.
  • Обмоточная лента или скотч.
  • Пена, герметик по вкусу.

И помните, монтаж кондиционера в Липецке не может стоить меньше чем 5000 рублей. В противном случае Вы получаете не только не качественно оказанные услуги по установке кондиционера, но и не качественные комплектующие. А все это, и не долгий срок эксплуатации и выход его из строя в ближайшее время. Мы не берем деньги за выезд: на осмотр объекта, на сам монтаж по городу. Оплата происходит только после того, как произведена установка и проверены все режимы климатической техники.

Сроки.

Мы производим установку сплит-систем не позднее 2 дней после поступления заявки на монтаж. Если же Вам нужен срочный монтаж, мы Вам его произведем в тот же день. Средняя продолжительность услуги установка сплит-системы составляет 1.5, максимум два часа.За это время будет качественно выполнен монтаж и все мероприятия для бесперебойной работы техники в жаркие месяцы года.

Если длина коммуникаций между блоками выходит за пределы пяти метров, мы готовы пересчитать по минимальной цене доплату за каждый последующий метр и дозаправку фреоном. Такой монтаж считается «не стандартным».

Если же у Вас возникнет желание спрятать межблочные трубки и провода в штробу, мы и тут Вам поможем. Сделаем штробу не обходимого размера и уложим трассу, а после того, как ремонт закончен, повесим внутренний и наружный блок техники. Такой монтаж называется установка в «два этапа».

Отличительные особенности техники

Кассетный кондиционер представляет собой одну из разновидностей сплит-системы, то есть все узлы разнесены на два блока: наружный с соответствующим креплением вне помещения, а также внутренний, который устанавливается непосредственно в комнате. В отличие от настенного устройства кассетная техника монтируется под потолком и во многом схожа с канальным оборудованием.

Разница заключается в принципе действия и особенности механизма внутреннего блока, при этом кассетные потолочные кондиционеры имеют лицевую панель с регулируемыми пластинами,
через которые воздушные потоки распространяются по помещению.

Если канальные устройства отдают воздух обратно в помещение посредством воздуховода, то кассетные – через специальные пластины, расположенные по периметру блока. Преимуществом устройств такого вида является возможность поддержания приемлемых условий в помещении, не загромождая его техникой, так как внутренний блок полностью скрыт декоративной панелью, все соединительные элементы закрыты подвесным потолком.

Ещё одним плюсом является равномерное распределение воздушных потоков в помещении, где работает такое оборудование. Если настенный кондиционер выдаёт направленную струю воздуха, то кассетная техника практически незаметно для окружающих создаёт комфортные условия. Дополнительно ко всем преимуществам такое оборудование изначально создано таким образом, чтобы при монтаже не возникло затруднений. С этой целью кондиционеры кассетного типа оснащены внешней лицевой панелью, размер которой в точности соответствует потолочной плитке (600х600 мм). Если используется особо мощное оборудование более крупных размеров, то нижняя часть займёт место двух потолочных плит, так как её размер составляет 1 200х600 мм.

Моноблочные кондиционеры

Мобильные кондиционеры

    Не требует специального монтажа
Повышенный уровень шума, высокая цена

Мобильный кондиционер (называемый также «напольный кондиционер»)  единственный тип кондиционера, который пользователь может установить самостоятельно. Для установки такого кондиционера достаточно вывести в форточку или приоткрытое окно гибкий шланг (воздуховод), по которому из кондиционера отводится горячий воздух. Учитывая, что шланг мобильного кондиционера небольшой длины (около 1 метра), при работе кондиционер должен находиться рядом с окном. Удлинять шланг не рекомендуется, так как это может нарушить тепловой режим холодильного контура. Недостатками мобильных кондиционеров являются высокий шум от компрессора, ограниченная мощность и высокая цена, сравнимая со стоимостью сплит-системы.

В некоторых моделях мобильных кондиционеров предусмотрено два воздуховода: через первый в кондиционер поступает уличный воздух, а через второй — удаляется. Это позволяет охлаждать нагревающийся радиатор (конденсатор) без использования воздуха, находящегося внутри помещения (о том, какие радиаторы есть в кондиционере и зачем они нужны, рассказывается в разделе Принцип работы кондиционера). Поясним, чем такое решение лучше традиционного варианта с одним воздуховодом. Если воздуховода для забора воздуха с улицы нет, то воздух, который отводится по единственному воздуховоду наружу, забирается из помещения. То есть охлажденный воздух выводится из помещения, а на его место через двери и щели в окнах поступает теплый воздух — это заметно снижает эффективность работы кондиционера. Для решения этой проблемы и был создан мобильный кондиционер с двумя воздуховодами, имеющий более высокую эффективность охлаждения.

При мощности свыше 3–4 кВт охлаждать конденсатор даже через два воздуховода нецелесообразно, так как поток воздуха через них становится слишком большим. В таких моделях конденсатор делают в виде отдельного блока с вентилятором. Этот блок вывешивается за окно и подсоединяется к внутреннему блоку с помощью быстроразъемных соединений (защелок). Такой кондиционер называют мобильной сплит-системой, поскольку он состоит из двух блоков — внутреннего и наружного. Однако, в отличие от традиционной сплит-системы, кондиционер такого типа сохраняет достоинства и недостатки своих мобильных собратьев: установку кондиционера может произвести неподготовленный пользователь, но шумный компрессор по-прежнему расположен во внутреннем блоке.

Некоторые современные модели мобильных кондиционеров оснащают пультом дистанционного управления. Также они могут иметь функцию автоматического удаления конденсата. В процессе работы кондиционера на его теплообменнике конденсируется влага, которая стекает в специальный бак. Нагреваясь от компрессора, эта вода испаряется и удаляется вместе с горячим воздухом наружу, но, если влажность воздуха будет высокой, то даже в таких моделях воду из бака придется периодически выливать.

Учитывая недостатки мобильных кондиционеров, использовать их рекомендуется только там, где нет возможности установить сплит-систему: на даче, в арендуемой квартире и т. п.

Оконные кондиционеры

Самая низкая цена, простой монтаж
Повышенный шум, устанавливается в оконном проеме.

Когда-то это был наиболее распространенный тип кондиционеров, однако в настоящее время, в связи со снижением спроса, лишь немногие производители предлагают подобные модели. Для установки оконного кондиционера необходимо вырезать прямоугольное отверстие в оконном стекле или тонкой стене. Кондиционер устанавливается таким образом, чтобы большая его часть находилась снаружи помещения. В этой части корпуса расположены вентиляционные решетки, через которые удаляется нагретый воздух. Внутри же остается только небольшая часть моноблока с декоративной передней панелью, через которую охлажденный воздух поступает в помещение. Типовая мощность оконных кондиционеров от 1,5 до 6 кВт. Наиболее простые из них могут только охлаждать воздух, более дорогие имеют режим нагрева и пульт дистанционного управления.

Основным недостатком оконного кондиционера считается высокий уровень шума, создаваемый компрессором, а достоинствами невысокая цена (от 5 000 рублей) и простота установки. Низкая популярность оконных кондиционеров объясняется тем, что при их монтаже нарушается теплоизоляция помещения (зимой холодный воздух будет проникать внутрь через корпус кондиционера). Однако в регионах с теплым климатом этот недостаток не является критичным, поэтому на юге России оконные кондиционеры занимают заметную долю рынка.

Виды кондиционеров потолочного типа

Для домашнего пользования используется три основные системы кондиционирования потолочного расположения:

  • Подпотолочный кондиционер, по виду обычная плоская коробка, установленная на потолке с помощью кронштейнов. Охлаждает воздух внутри комнаты, прогоняя поток через внутренний теплообменник без забора воздуха с улицы;
  • Кассетный потолочный кондиционер. Представляет собой кубический блок с одним или двумя теплообменниками, смонтированный на каркасе подвесного потолка. Это единственный кондиционер, полностью встраиваемый в потолок, на поверхности остается лишь лицевая панель;
  • Настенно-потолочные модели сплит-систем. У данного типа кондиционеров внутренний блок располагается под потолком, рядом с оконным проемом или выходом на балкон, на небольшом удалении от наружной стены.

Кроме перечисленных вариантов, к потолочным моделям условно можно отнести канальный кондиционер, наиболее мощный из всех. Его относят к полупромышленным потолочным системам вентиляции и кондиционирования, и для квартиры он слишком велик, может использоваться для частных домовладений.

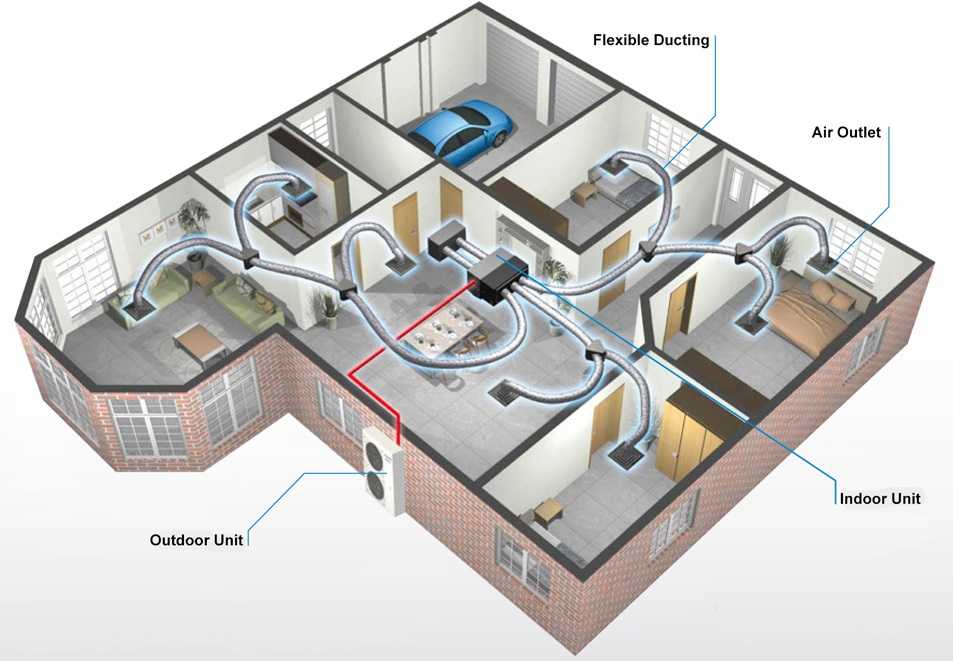

Система с приточной вентиляцией

Конструктивно такой аппарат состоит из одного или нескольких «горячих» сплит-блоков, установленных на наружной стене или фасаде здания. Вторая часть состоит из:

  • Системы труб и каналов вентиляции;
  • Фанкойла и теплообменников.

Эта часть оборудования монтируется в запотолочном пространстве подвесной конструкции или даже за плитами перекрытия. Очень дорогая и эффективная система, в одном комплекте высококлассный охладитель, рекуператор и вентиляция.

Вывод канальной системы на кухне

Припотолочные модели

Один из наиболее современных вариантов систем кондиционирования помещения, как правило, такое устройство состоит из двух блоков. Наружная часть практически не отличается по устройству от обычной сплит системы. Внутренний блок представляет собой плоский и широкий корпус, высотой 15-20 см.

Внешний вид и способ установки подпотолочной системы

Внешний вид и способ установки подпотолочной системы

Внутренние блоки простейших потолочных кондиционеров могут устанавливаться на удалении 5-7 м от наружной стены, более дорогостоящие и совершенные модели можно устанавливать на расстоянии до 70 м от наружного оборудования. Внутри такой коробки находится теплообменник, вентилятор, фильтр и дистанционная система управления. Такие потолочные блоки кондиционера способны направлять охлажденный поток лишь в одном направлении, иногда с регулировкой угла отклонения струи воздуха.

К достоинствам моделей можно отнести эффективное охлаждение с возможностью дополнительного забора до 10 % свежего воздуха.

К недостаткам потолочного расположения «холодного» блока кондиционера можно отнести слишком стандартный вид, который подойдет не для любого интерьера помещения, как бы не пытались его замаскировать или скрыть.

Кассетные потолочные кондиционеры

Более удобным в повседневном пользовании считается кассетный вариант «холодного» блока. Это тоже потолочный вариант кондиционера, но уже не закрепленный на потолке, а спрятанный в каркасе подвесного потолка.

Комплект потолочного кондиционера

Конструктивно такой блок представляет собой корпус кубической либо прямоугольной формы с высотой стенки до 25 см. Кассетный потолочный кондиционер вставляется в одну из ячеек и крепится к черновому потолку либо к плите потолочного перекрытия. Внутри такого блока находится теплообменник, вентилятор, фильтр, а также емкость для сбора конденсата и помпа для перекачивания жидкости за пределы помещения.

Способ установки

Важно! Кассетный потолочный блок, по сути, является единственным вариантом кондиционера, обеспечивающего регулировку выброса охлажденного потока в четырех направлениях. Схема работы

Схема работы

Серьезным недостатком кассетной системы кондиционирования является необходимость в установке подвесного потолка, иным способом смонтировать внутренний блок невозможно. Кроме того, при неправильном креплении на каркасе на опорный профиль могут передаваться вибрации от работы помпы и вентилятора.

Чем отличаются кассетные кондиционеры?

«Кассетник» – разновидность сплит-системы. Его внутренний блок встраивается в подвесной потолок. По размеру он соответствует одной или нескольким потолочным плиткам, поэтому органично вписывается в дизайн. Весь корпус агрегата прячется в межпотолочном пространстве, и на потолке видна лишь плоская лицевая панель с решетками. Несколько потолочных блоков можно объединить в мульти-сплит-систему.

Функционально кассетный кондиционер отличается способностью равномерно распределять холодный воздух в помещении площадью до 200 м2. Он выпускает воздушные потоки параллельно потолку, сразу в четыре стороны. Холодные массы плавно опускаются вниз, не создавая сквозняков и разнотемпературных зон. Также «кассетники» работают на обогрев и частично вентилируют помещение (приток воздуха небольшой – до 10 %).

Монтаж кассетных сплит-систем

Установить «кассетник» несложно, но для наладки его работы нужны специфические знания, ведь это оборудование оснащено сложной электроникой и автоматикой. К тому же, от агрегата надо проложить отводящие и приточные воздушные коммуникации, а не только фреоновый трубопровод. Понадобится и система отвода конденсата.

  1. Мастер монтирует наружный блок на стене здания.
  2. Через стену проводит фреоновую трубку и другие коммуникации.
  3. Устанавливает внутренний кассетный блок.
  4. Подключает агрегаты к коммуникациям, опрессовывает систему и заполняет хладагентом.
  5. Выполняет пусконаладочные работы.

Для монтажа внутреннего блока нужно демонтировать потолочную плитку и установить крепеж (агрегат крепится анкерами к перекрытию). После установки корпуса и подведения коммуникаций плитку устанавливают на место, а оборудование закрывают декоративной решеткой. Необходимость разбирать и собирать потолок, а также прокладка воздушных коммуникаций повышают стоимость монтажа кассетного кондиционера.

Установка кондиционирующих систем от «Fresh-Mont»

Наши специалисты монтируют кассетные кондиционеры по всей территории СПб и Ленинградкой области. Мы предлагаем клиентам следующие условия сотрудничества:

  • Гарантии качества на монтажные работы – до 3 лет. У нас есть большой опыт, квалифицированные мастера, хорошие расходные материалы. Вы получите эффективную, надежную и долговечную кассетную сплит-систему.
  • Аккуратный монтаж. Мастер не повредит потолок при установке внутреннего блока и не зацепит отделку фасада при закреплении наружного. Для прокладки коммуникаций через стену просверливается отверстие минимального диаметра. По окончании работ все выглядит так, будто кондиционер стоял там всегда.
  • Чистота. Наши сотрудники всегда убирают за собой пыль и мусор.
  • Своевременное выполнение заказов. Мы работаем круглосуточно, без выходных, и можем установить ваш кассетный кондиционер в любое время.
  • Выгодные расценки. Хотя монтаж кассетного кондиционера стоит дороже, чем установка обычной сплит-системы, наши цены невысокие. Мы не включаем в стоимость лишние надбавки.

Чтобы узнать точную цену установки «кассетника», свяжитесь с нами по телефону +7 (812) 983-92-85. Оценщик «Fresh-Mont» приедет к вам бесплатно и рассчитает полную стоимость работ. В процессе монтажа названная сумма не изменится.

Функциональные особенности

Ключевой функциональной особенностью потолочных кассетных кондиционеров является их мощность. Почему же установленный в потолок прибор лучше справляется со своей задачей в больших по площади помещениях? В этом нетрудно разобраться. Такое решение, как настенный блок, в количестве одной штуки не в состоянии решить проблему воздухообмена и охлаждения в крупных по метражу помещениях.

Чтобы добиться ожидаемого результата, в торговых площадках или тренажёрных залах, например,  потребовалось бы размещать по нескольку настенных блоков. Говорить об экономии в данном случае не приходится. Гораздо дешевле обойдётся монтаж кассетных кондиционеров.

Элементы фанкойлов

Теплообменник фанкойлов

Теплообменник фанкойлов выполняется из медных трубок с прикрепленными к ним алюминиевыми ребрами, по которым подается холодная или горячая вода. С одной стороны теплообменника расположены патрубки для соединения с трубопроводами и воздушные клапаны для выпуска воздуха при заполнении системы водой. Теплообменник обычно имеет два или три ряда трубок. На фото: Теплообменник фанкойлов

Воздушный фильтр фанкойлов

Это легкосъемный моющийся сетчатый или мягкий фильтрующий элемент. В зависимости от типа фанкойла в нём могут быть установлены дополнительные воздушные фильтры для более качественной очистки воздуха. Они могут быть угольными, катехиновыми или с ионами серебра – для очистки воздуха от посторонних запахов, микробов, вирусов. На фото: Воздушные фильтры для фанкойлов

Такие фильтры приобретаются отдельно. По размеру они небольшие, но благодаря рециркуляции при многократном прохождении через эти фильтры воздух практически полностью очищается от вредных примесей и обеззараживается.

Электродвигатель фанкойлов

В фанкойлах малой и средней мощности обычно применяются многоскоростные двигатели с переключаемым числом оборотов или регулируемые по напряжению, что позволяет обеспечить ступенчатое или плавное изменение скорости вращения вентилятора фанкойла. На фото: Электродвигатель фанкойлов

Обычно в фанкойлах используется вентилятор центробежного типа. Он равномерно распределяет поток по всей длине фанкойла и слабо шумит. В фанкойлах малой и средней мощности, примерно до 20 кВт, устанавливаются двигатели с прямым приводом. На фанкойлах большей мощности применяются вентиляторы с клиноременной передачей.

Дренажный насос

В процессе работы фанкойла через него проходит теплый воздух из помещения, при охлаждении которого образуется влага. Если эта вода скапливается, в поддоне создаются идеальные условия для развития бактериальных и грибковых инфекций, появляется неприятный запах. Правильная организация отвода конденсата – одно из важнейших условий при монтаже климатического оборудования.

Фанкойл в обязательном порядке должен быть оснащен надежной системой отвода конденсата, при этом дренажную трубку необходимо регулярно очищать – продувать воздухом и промывать водой с бытовым жирорастворителем, так как при эксплуатации, особенно постоянной и длительной, трубка сильно засоряется.

На фото: Дренажная система фанкойла

Слив конденсата из фанкойла может быть выведен на улицу, при этом жесткая или гибкая трубка для отвода конденсата фанкойла крепится к наружной стене здания.

Конденсат от кондиционера может отводиться в канализацию.

Необходимо учитывать, что отвод конденсата от фанкойла в канализацию самотеком возможен только при минимальном угле наклона дренажной трубы в 3 градуса, а лучше – 5 градусов. Если этот угол меньше, необходима специальная помпа – дренажный насос, при помощи которого происходит принудительный слив конденсата под давлением.

Поддон для сбора конденсата в фанкойлах

Поддон для сбора конденсата в фанкойлах обеспечивает сбор и удаление конденсата, образующегося на поверхности охлаждающего теплообменника при вертикальной или горизонтальной установке фанкойла. Иногда предусматривается дополнительный поддон для сбора конденсата, образующегося в местах подсоединения трехходовых или балансировочных клапанов при их установке в составе фанкойла. Поддон размещается в раме и фиксируется специальными направляющими на корпусе фанкойла. На фото: Поддон для сбора конденсата в фанкойлах

Трехходовые клапаны для фанкойлов

Трехходовые клапаны могут устанавливаться отдельно в линии или встраиваться непосредственно в корпус фанкойла. В зависимости от способа управления фанкойлами трехходовой клапан либо перенаправляет подачу воды, минуя фанкойл, либо регулирует расход воды через фанкойл, в зависимости от температурных условий в помещении.

На фото: Трехходовые клапаны для фанкойлов

Установка трехходового клапана улучшает эксплуатационные характеристики системы, но ощутимо увеличивает ее стоимость, поэтому применение трехходового клапана должно быть обосновано.

Герметичность отверстий

Самостоятельный монтаж сплит системы должен обязательно сопровождаться и тщательной заделкой всех стыковочных отверстий. Все начинается с заделки отверстия в стене. Для этого подойдет обычная стандартная замазка.

Труба дренажной системы обычно плотно фиксируется с помощью специального хомута. Что касается электрического соединения и кабеля, соединяющего блоки для передачи данных, то подключать их необходимо в соответствии со специальной схемой. Обычно она прилагается к паспорту устройства. В зависимости от типа установки и производителя должно выполняться и подключение.

Кабель и линия для передачи данных подключаются к соответствующим клеммам, которые обычно имеют маркировку разного цвета. Кабели, соединяющие два блока, также должны быть закреплены при помощи специального хомута.

В процессе монтажа обязательно следует обратить внимание на следующие факторы:

  • Электроблок должен быть надежно зафиксирован и закрыт. Если это условие не будет выполнено, то возрастает риск поражения электрическим током или элементарного возгорания, поскольку внутрь легко моет попасть пыль, грязь или вода.
  • Электрический соединительный кабель ни в коем случае не должен идти вместе с хладотрассой. Кабель, по которому проходит фреон, в процессе работы установки нагревается, поэтому соприкосновение их следует исключить.
