Технология армирования бетона

Для чего выполняют вертикальное армирование?

Его применяют в строительных конструкциях, которые подвергаются большим боковым нагрузкам. К примеру заборы, стеновые конструкции зданий, расположенных на склонах. Такое армирование применяют и в районах с повышенной сейсмической активностью. Кстати, в сейсмоопасных районах выполняют армирование во всех плоскостях стены. Это позволяет поднять параметры стойкости самого здания и как следствие, допускается применение блоков из газобетона с меньшей плотностью, что позволяет снизить расходы на возведение стен.

Создание вертикальной армированной конструкции позволяет более равномерно распределить силовые нагрузки, которые возникают при строительстве сооружений с применением длинномерных балок и другими тяжелыми строительными конструкциями. Также вертикальное армирование позволяет усилить перевязку кладки, оконные и дверные проемы, простенки.

Зарубежные строительные компании применяют такой способ при возведении больших конструкций из газобетонных панелей, которые в нашей стране пока не применяют.

Газобетон, в отличие от множества других строительных материалов обладает низким коэффициентом растяжения, а это приводит к его усадке или разбуханию, особенно в межсезонье. Такие колебания приводят к тому, что на его поверхности образуются трещины, приводящие к постепенному разрушению конструкции. Использование арматуры при возведении стен из газобетонных блоков позволяет не допустить подобных дефектов и заметно продлить срок службы здания в целом.

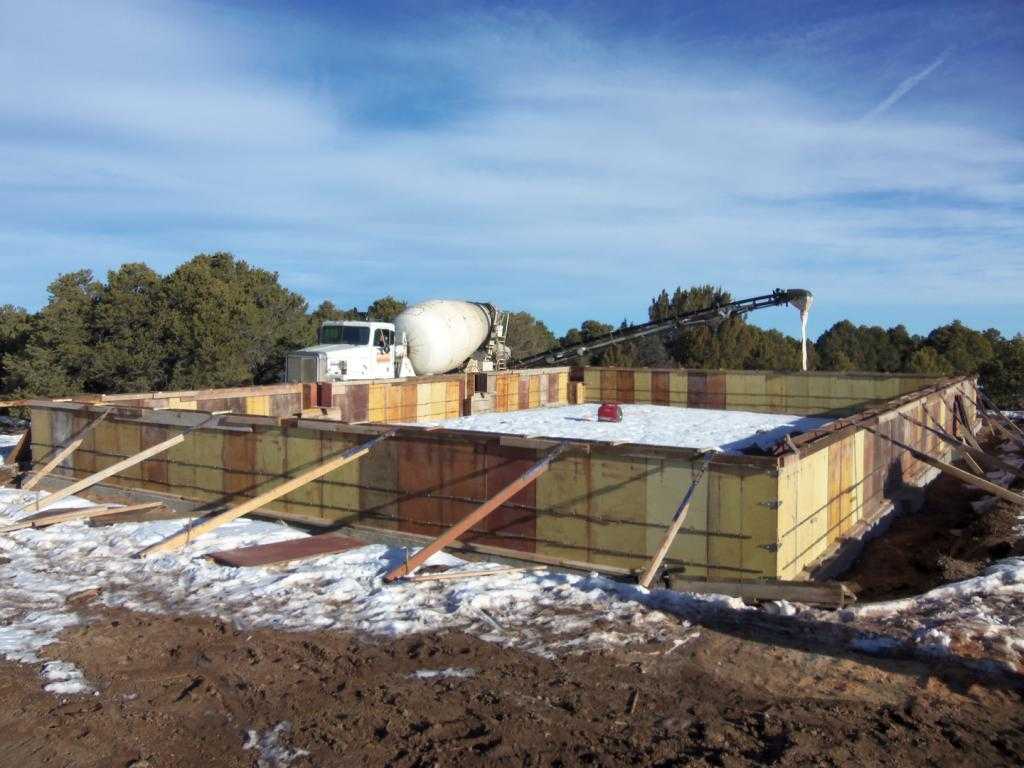

Опалубка для монолитных стен: виды, применение

Несъемная опалубка – ее не нужно убирать после заливки бетона. Более того, она является теплоизоляцией, обходится относительно недорого, поскольку максимально снижает трудозатраты.

В качестве несъемной системы иногда применяют готовые формы из профилированных стальных листов и легкобетонных элементов, но наиболее часто – из пенополистирола. Они оснащены креплением шип-паз, благодаря чему соединения получаются без зазоров, что исключает утечку бетона. Стандартным считается блок с пустым пространством для бетона шириной 5 см и 5-сантиметровым слоем пенополистирола с обеих сторон, хотя по заказу возможно изготовление форм и индивидуальных размеров.


Бетон заливается внутрь опалубки слоями по 50 см, каждый уплотняется глубинным вибратором.

Такие стены не требуют дополнительного утепления, их достаточно, например, обшить сайдингом или покрыть декоративной штукатурной.

Съемная опалубка (рамная и балочная) – универсальная, ее высота варьируется в пределах 0,6-3,3 метра, ширина – 0,25-1,2 м, что позволяет реализовать любую дизайнерскую задумку. Ширина пустого пространства между ее стенками должна равняться необходимой ширине будущей стены, что рассчитывается с учетом региона строительства и теплопроводности бетонной смеси. В качестве материала чаще всего используется дерево, железо, пластик или фанера. Укрепляют щиты шайбами, гайками, шпильками.

По данной технологии монолитного строительства заливать можно не только обычный бетон, но и опилкобетон, шлакобетон, перлитобетон, керамзитобетон, газобетон, пенобетон и т.д. Такие стены намного теплее, но не выдерживают большие нагрузки.

Бетон заливают слоями по 50 см, уплотнение делают глубинным вибратором, особое внимание уделяя углам. Как только бетон затвердевает, опалубку переставляют выше

Примерно месяц бетону дают «настояться», чтобы он хорошо затвердел, после чего приступают к утеплению. Для этого используют пенополистирол, минеральную вату, экструдированный пенополистирол или «теплую» штукатурку.

Подготовка стержней к связке

Первым этапом выполнения задачи является проверка стержней на предмет ржавчины и соответствия указанным физическим параметрам. Прутья должны быть ровными, точно соответствовать спецификациям. Далее прутья сгибают на специальных станках в соответствии с проектом, и только после придания нужной формы и конструкции вяжут или сваривают.

Что понадобится:

  • Проверенные и изогнутые прутья
  • Специальная вязальная мягкая металлическая проволока либо пружины для крепления
  • Сварочный аппарат – если выбран этот метод соединения
  • Ровная поверхность
  • Прокладки и ограничители – чтобы сделать все ровно и не сместить элементы
  • Подъемный механизм – чтобы закрепить конструкцию в бетоне

Армирование оконных и дверных проемов

Армирование оконных и дверных проемов обычно осуществляется с использованием плоских каркасов . Для проведения армирования проема необходимо выполнить описанные ниже действия.

Перед тем как проводить операцию бетонирования проем выкладываются стеновыми блоками. Благодаря этому удается избежать неприятных сюрпризов в процессе монтажа перемычек и учесть все особенности оконного или дверного проема. Внутренняя часть проема, расположенная в горизонтальной плоскости, укрепляется при помощи вертикальных подпорок, которые убираются по завершению бетонирования. Если же формируется арка, то ее нижний контур обычно укрепляется посредством металлического листа.

Для армирования армокаркас укладывается в опалубку, через которую необходимо пропустить металлические стержни, стянутые простыми гайками по краям, это позволит избежать распирания опалубки после заливки раствора. В первую очередь армируется верхняя часть проема, а затем боковые части проема. Чтобы удалить лишний воздух и уплотнить раствор, края опалубки простукиваются молотком.

Опалубку с готового дверного или оконного проема не стоит снимать ранее, чем через 28 дней, дабы позволить набрать бетону максимальную крепость.

Благодаря армированию достигается равномерное распределение нагрузки стены дома на проем. Диаметр, используемой для изготовления каркаса арматуры, рассчитывается в каждом конкретном случае индивидуально.

Шаг 3. Окончательно вычерчиваем хомуты и сечение колонны.

У нас есть уже сечение с расстановкой рабочей арматуры. Осталось «обогнуть» ее хомутом. Не забываем при этом, что нам нужно учитывать не номинальный диаметр рабочей арматуры 25 мм, а реальный – 28 мм.

Расстояние в осях между угловыми рабочими стержнями 220 мм. Чтобы узнать размер хомута (по внутренней грани), нужно к этому размеру прибавить диаметр стержня 220 + 28 = 248 мм. Округляем до 5 мм в большую сторону, получаем 250 мм.

Теперь определим размер «хвостов» хомутов, заглянув в таблицу 2 руководства.

Мы видим, что при диаметре продольных стержней 25 мм и диаметре хомута 8 мм добавка на один крюк составляет 75 мм.

В итоге, мы получаем вот такой хомут, как показано на рисунке ниже

Обратите внимание, это важно: размеры хомутов всегда даются по внутреннему размеру, т.к. именно этот внутренний размер диктует размер защитного слоя для рабочей арматуры.

Также следует обратить внимание на следующий момент

Согласно п

5.10 «Руководства по проектированию железобетонных конструкций» очень важно обращать внимание на следующие моменты:

Также следует обратить внимание на следующий момент. Согласно п

5.10 «Руководства по проектированию железобетонных конструкций» очень важно обращать внимание на следующие моменты:

  1. 10. При проектировании железобетонных конструкций, в особенности с большим насыщением арматуры, следует учитывать следующие характеристики арматурных стержней:

фактические размеры поперечных сечений стержней периодического профиля с учетом допускаемых отклонений от них;

радиусы загиба стержней и соответствующие фактические габариты гнутых элементов;

допускаемые отклонения от проектных размеров при размещении стержней сварных сеток, каркасов, закладных деталей и т.п.

Фактические размеры сечения стержней мы учли. Сейчас поговорим о радиусах загиба. Всегда, когда гнутся стержни, нужно указывать их радиус загиба и делать это согласно с таблицей 33 «Руководства по проектированию» (в руководстве по конструированию данных для отдельных стержней нет).



В чем суть этого требования? Дело в том, что при загибе стержня с закруглением наиболее щадящим образом передается усилие, нет разрушение сцепления арматуры с бетоном, в общем, арматура работает корректно. Вторая причина в том, что очень часто строители делают отгибы путем нагрева стержня, такие отгибы, во-первых, безо всяких скруглений, а во-вторых, при нагреве есть риск пережечь арматуру и снизить ее прочностные характеристики в этом месте. По правилам нужно гнуть арматуру специальными гибочными устройствами, тогда и все диаметры загиба соблюдаются, и прочность стержней остается прежней.

Итак, для нашего хомута класс стали А240С (мы можем приравнять его к А-I) минимально допустимый диаметр загиба будет равен 2,5d = 2.5*8 = 20 мм. Но лучше учесть, что в углах хомут охватывает стержни, реальный диаметр которых равен 28 мм, и увеличить диаметр загиба хомутов до 28 мм – так вязать арматуру будет гораздо удобнее. И еще следует учесть, что диаметр загиба обычно не указывают, а указывают радиус, поэтому сразу пересчитаем: R = 28/2 = 14 мм. Эти данные мы должны будем указать на чертеже.

Армирование штукатурки сеткой

Штукатурная сетка. Зачем нужно армирование штукатурки.

Выравнивание стен штукатурными смесями требует предварительной подготовки, связанной с обработкой поверхности и установкой маяков. Часто для отделочных работ применяется штукатурная сетка — металлическая, пластиковая или стекловолоконная. В каких случаях необходимо армирование штукатурки, и какая сетка для этого подходит?

По европейским нормам штукатурная сетка рекомендована к применению в качестве армирующего материала. Бытует мнение, что армировать штукатурку нужно для лучшего сцепления раствора с поверхностью стены, или что применение сеток на 100% гарантирует отсутствие трещин. На самом деле раствор хорошо приклеивается к поверхности, если поверхность очищена и покрыта грунтовкой. А применение штукатурных сеток позволяет уменьшить количество и размеры трещин, сделать их незаметными.

На рынке России среди строительных материалов доступна пластиковая, стекловолоконная и металлическая штукатурная сетка. Сетка создаёт каркас, нанесённого на стену слоя стартовой или финишной штукатурки. Она должна соответствовать определённым требованиям. Её плотность должна быть 150-170 г/мкв.

Обычная пластиковая (малярная) сетка подходит лишь для гипсовых штукатурок, не содержащих цемента. Дело в том, что она подвержена разъеданию щелочными средами. Поэтому её используют для финишной штукатурки. В других случаях для небольшого слоя штукатурки (до 20 мм) можно использовать стекловолоконные сетки и сетки, пропитанные специальными составами.

Металлическая сетка для армирования штукатурки применяется в тех случаях, когда поверхность стены неровная настолько, что перепады составляют 4 и более сантиметров. При высыхании, утолщённый слой штукатурки ведёт себя непредсказуемо и может вздуться и отойти. В этом случае не спасает даже предварительное грунтование стен. Если в состав штукатурной смеси входит цемент, то стоит применять стальные сетки, ведь по сравнению с другими материалами, металл наиболее устойчив к разъеданию щелочными средами.

Армирование металлом рекомендовано также при штукатурке глиной. Для глины лучше использовать сетку с крупной ячейкой – 50х50 мм. При наружном оштукатуривании стен первого этажа также применяется металлическая сетка, т.к. эта часть стены часто подвергается механическим нагрузкам.

Как крепить штукатурную сетку к стене? Для этого нужны дюбель-гвозди с наружным диаметром 6 мм и саморезом 4,5 мм. Просверливаем отверстия под крепёж, отрезаем кусок сетки по высоте стены. Далее, снизу вверх фиксируем сетку дюбель-гвоздями, попутно расправляя и натягивая её. Для фиксации можно использовать шайбы, но это затратно. Намного выгоднее пользоваться оцинкованной перфорированной лентой, которую удобно нарезать. Во время крепления сетки к стене, нужно следить за тем, чтобы она не отставала от стены более, чем на 1 см и не провисала. В местах стыковки нужно делать нахлёст.

Компания «ЮНИМАКС» производит и реализует стальные штукатурные сетки всех видов: сварную и сетку рабицу с мелкой и крупной ячейкой. Также в продаже имеется вязальная проволока.

Армирование фундаментной плиты

Арматура в фундамент в этом случае укладывается неравномерно. Необходимо усилить конструкцию в местах наибольшего продавливания. Если толщина элемента не превышает 150 мм, то армирование для монолитной плиты фундамента выполняется одной сеткой. Такое бывает при строительстве небольших сооружений. Также тонкие плиты используются под крыльца.

Для жилого дома толщина фундамента обычно составляет 200—300 мм. Точное значение зависит от характеристик грунта и массы здания. В этом случае арматурные сетки укладываются в два слоя друг над другом. При монтаже каркасов необходимо соблюдать защитный слой бетона. Он позволяет предотвратить коррозию металла. При возведении фундаментов величина защитного слоя принимается равной 40 мм.

Диаметр армирования

Перед тем как вязать арматуру для фундамента, потребуется подобрать ее сечение. Рабочий стержни в плите располагаются перпендикулярно в обоих направлениях. Для соединения верхнего и нижнего ряда используют вертикальные хомуты. Общее сечение всех прутов в одном направлении должно составлять не менее 0,3% от площади сечения плиты в этом же направлении.


Пример армирования

Если сторона фундамента не превышает 3 м, то минимально допустимый диаметр рабочих прутов назначается равным 10 мм. Во всех остальных случаях он составляет 12 мм. Максимально допустимое сечение — 40 мм. На практике чаще всего используют стержни от 12 до 16 мм.

Перед закупкой материалов рекомендуется посчитать массу необходимой арматуры для каждого диаметра. К полученному значению прибавляют примерно 5 % на неучтенные расходы.

Укладка металла по основной ширине

Схемы армирования монолитной плиты фундамента по основной ширине предполагают постоянные размеры ячейки. Шаг прутьев принимается одинаковым независимо от расположения в плите и направления. Обычно он находится в пределах 200—400 мм. Чем тяжелее здание, тем чаще армируют монолитную плиту.

Для кирпичного дома рекомендуется назначать расстояние 200 мм, для деревянного или каркасного можно взять большее значение шага

При этом важно помнить, что расстояние между параллельными прутами не может превышать толщину фундамента более чем в полтора раза

Обычно и для верхнего, и для нижнего армирования используют одинаковые элементы. Но если есть необходимость уложить пруты разного диаметра, то те, которые имеют большее сечение укладывают снизу. Такое армирование плиты фундамента позволяет усилить конструкцию в нижней части. Именно там возникают наибольшие изгибающие силы.


Основные армирующие элементы

С торцов вязка арматуры для фундамента предполагает укладку П-образных стержней. Они необходимы для того, чтобы связать в одну систему верхнюю и нижнюю часть армирования. Также они предотвращают разрушение конструкции из-за крутящих моментов.

Зоны продавливания

Связанный каркас должен учитывать места, в которых изгиб ощущается больше всего. В жилом доме зонами продавливания будут участки, в которых опираются стены. Укладка металла в этой области осуществляется с меньшим шагом. Это значит, что потребуется больше прутов.

Например, если для основной ширины фундамента использован шаг 200 мм, то для зон продавливания рекомендуется уменьшить это значение до 100 мм.
При необходимости каркас плиты можно связать с каркасом монолитной стены подвала. Для этого на этапе возведения фундамента предусматривают выпуски металлических стержней.

Опалубка и ее монтаж

Возведение монолитных стен происходит с помощью опалубки. По своей сути – это форма для заливки бетонной смеси. Делится конструкция на два вида:

  • съемная – удаляется после застывания бетонной смеси;
  • несъемная – является частью стены, придавая ей дополнительные качества.

Чаще всего применяют опалубки из вспененного полистирола. Он выпускается в виде блоков, которые соединены замками. Пенополистирол утепляет слой бетона и увеличивает звукоизоляцию.

Монтаж несъемной опалубки достаточно прост:

  • На гидроизоляционный слой фундамента укладывают блоки опалубки. Это нужно сделать таким образом, чтобы сквозь них проходила арматура, скрепленная с фундаментом. В процессе укладки первого ряда блоков оформляются откосы для дверей и отводы внутренних стен.
  • Второй ряд блоков должен перерыть все вертикальные швы первого ряда. То есть способ укладки очень похож на кладку кирпича. Замки, находящиеся внизу и вверху кромок, должны соединяться без зазоров.
  • Третий ряд – самый важный. Именно по нему выравниваются все слои блоков.

На количество необходимого материала влияет площадь, которую будут заливать бетонной смесью, и толщина стенок. Чем больше будет бетона, тем больше нужно опорных стенок.

По сути, процесс расчета опалубочной системы не сложен. Размер конструкции вычисляют способом деления на высоту и ширину доски. К примеру, среднее количество досок для монтажа 1 м3 опалубки – 40-43 шт.

Типичные размеры блоков из пенополистирола:

  • длина – 1,2 м;
  • ширина – 25 или 30 см;
  • высота – 25, 30 или 40 см;
  • толщина внутренней стенки – 5 см;
  • толщина наружной стенки – 5 или 10 см.

Какой должна быть стыковка армирующих стержней?

Соединение и выпуски арматуры также определяют надежность конструкции. Уже отмечалась важная роль нахлеста, которая увеличивается при использовании монолитных колонн. При этом не стоит недооценивать влияние таких связок на структурную целостность колонны. Дело в том, что, к примеру, 25-миллиметровый прут (в диаметре) должен стыковаться с нахлестом по длине не менее 140 см. Причем если стыковка производится в разбег, то это расстояние удваивается. Поэтому рекомендуется стремиться к минимизации соединяющих узлов при армировании колонны продольными стержнями. Если дело касается больших пролетов и выполнение переходных зон неизбежно, то стыки переводятся на места изменения сечения самой колонны. Такие конфигурации встречаются в ступенчатых, двухветвевых и обрываемых конструкциях. Также в качестве альтернативы рекомендуется сварное соединение с накладками.

Усиление проемов

Любой проем является слабым местом конструкции. Поэтому периметры оконных и дверных проемов обязательно укрепляют дополнительно. Если это сделать неправильно, то конструкция растрескивается и деформируется.

Размеры и тип металлоконструкций для усиления проемов подбирается согласно точным расчетам. Нужно учитывать все параметры, которые влияют на целостность конструкции здания: материал стен, этажность, размер проема, тип основания, вес кровли.


Смотреть галерею

Существует несколько способов армирования проемов в монолитной стене:

  • Армирование в один ряд с использованием швеллеров. Это стандартный способ, который заключается в анкерном креплении к стене металлической рамы. Ширина швеллера должна немного больше ширины стены.
  • Двухрядное армирование. Суть заключается в накладке двух швеллеров на стену, которые потом дополнительно крепятся и привариваются к металлическим пластинам.
  • Усиление с помощью уголков. К краям проема крепятся металлические элементы. Их внутренняя часть соединяется с помощью полосы, которая зафиксирована в стене. Стойки в таких случаях стягивают шпильками или сваривают.
  • Коробковое усиление. Швеллеры приваривают параллельно и вертикально. В качестве верхнего элемента служит силовой двутавр.
  • Армирование из уголка. Применяют, когда необходимо усиление нестандартных проемов и отверстий.
  • Комбинирование способов. Зависит от конструктивных особенностей проемов.

Армирование отверстий в монолитной стене — довольно сложный и ответственный процесс, тем более когда проем необходимо сделать в несущей стене. Неправильно выполненное устройство проема может привести к значительному снижению надежности здания. Поэтому такие процессы лучше производить с помощью специалиста.

Краткий алгоритм усиления проемов:

  • Разметка будущего отверстия и армирования.
  • Установка временных подпорок.
  • Непосредственное усиление с использованием металлических профилей.
  • Резка.

Сетка металлическая для армирования

Применение кладочной сетки в частном жилищном и хозяйственном строительстве регламентировано ГОСТ Р 57265-2016.

Появление на рынке большого разнообразия пористых, облегчённых стеновых материалов, позволило экономить значительные средства на устройстве стен и перегородок. Совместное применение в стеновых конструкциях кирпича, лёгких блоков, теплоизоляционных материалов потребовало дополнительных методов укрепления кладки.

Надёжность и прочность стен и перегородок призвано обеспечивать армирование кладки. Оно применяется в следующих вариантах:

  • при возведении кирпичных стен толщиной менее чем в два кирпича;
  • связывания в кладке блоков, утеплителей и кирпича;
  • устройство перегородок из кирпича «на ребро»;
  • строительство кирпичных заборов и столбов.

Наибольшее распространение в армировании нашла кладочная сетка заводского изготовления, закладываемая в горизонтальные швы, производится в соответствии с СП 15.13330.2012 из материала, устойчивого к коррозии либо с защитным покрытием. Оптимальный вариант защитного покрытия – оцинкование.

Размеры

Изготавливается в производственных условиях по технологии точечной сварки.

Исходный материал – рифлёная проволока ВР-1 согласно ГОСТ 6727-80 и гладкая проволока В-1 по ГОСТ 3282-86. Размер ячейки – это расстояние между рядом расположенными проволоками основы либо прутка. Изделия разных производителей различаются, как правило, лишь по размеру ячеек. Диапазон наиболее распространённых параметров ячейки: 5х5 мм – 45х45 мм.

Длина и ширина

Выбор параметров сетки зависит от толщины возводимой стены. Стандарт предусматривает несколько вариантов ширины готовых изделий, каждый из которых кратен размерам стандартного кирпича: 0,25 м – в 1 кирпич; 0,38 м – в 1,5; 0,5 м – в 2; 1м — в 4 кирпича. Предельная ширина листа, определяемая по выступающим концам проволоки, – 2350 мм. Карта образуется из проволок расположенных взаимно перпендикулярно, сваренных в точках пересечения.

Длина сеток, как правило, не превышает 6 м. Нарезка отдельных карт может производиться по размерам, необходимым заказчику.

Важный показатель – расход сетки на кубический метр кирпичной кладки. Его среднее значение — 3 м².

Толщина

Сварка стержней в выполняется внакладку, что определяет толщину изделия как сумму диаметров рабочих и обвязочных стальных стержней.

Выбор толщины сетки определяется исходя из толщины кладочного шва. Строительными нормами предусмотрена толщина шва от 10 до 16 мм, при этом сетка должна иметь защитный слой из раствора толщиной не менее 2 мм с каждой стороны.

Строительными правилами рекомендован минимальный диаметр стержней – 3 мм. В стандартном 10 мм шве можно уложить сетку не толще 6 мм, — то есть стержни будут иметь диаметр 3 мм. В максимальном варианте шов может быть 16 мм, а суммарная толщина стержней сетки не может превышать 12 мм.

Пример маркировки

Обозначение материала «Сетка кладочная 3Вр1 50/50 1500» расшифровывается как сетка с продольно-поперечными стержнями, с шириной карты 1500 мм, изготовленная из проволоки ВР-1 диаметром 3 мм с ячейкой (шагом стержней) 50х50 мм. Изделия с другими параметрами маркируются и расшифровываются аналогично.

Укладка

Основные правила армирования кирпичной кладки:

  • Армосетка закладывается через каждые три ряда на четвёртом, – если применяется кирпич стандартных размеров.
  • Укладка сетки начинается по первому ряду кладки.

  • Для силикатного утолщённого шаг укладки – на каждом 3-ем ряду.
  • Сетки армирования углов укладываются на каждый 3-ий ряд внахлёст не менее чем на 15 см.
  • Длина сеток при армировании угловых швов кладки, – не менее 1 м в каждую сторону.
  • Если кладка выполняется «под расшивку», то сетка располагается в швах с отступом, учитывающим вид и глубину расшивки.

Аналогичные правила применяются при строительстве заборов из кирпича.

Связывание слоёв стены

Стеновые конструкции часто состоят из двух, трёх и более слоёв.  Вариантов много, например:

  • снаружи стена выполнена из кирпича, изнутри – из пеноблоков;
  • вентфасад обложен клинкерным кирпичом;
  • кладка выполнена «колодезным» способом с засыпкой пустот в ней теплоизолирующими материалами;
  • кирпичом обкладывается уже существующая эксплуатируемая стена здания.

В каждом случае решение о применении сетки принимается индивидуально, с учётом конкретной конструкции.  Общий принцип: армирование должно выполняться поэтапно, с соблюдением горизонтальности слоя укладываемой сетки. В отдельных случаях сетка заменяется связывающими слои анкерами.

Связывание каркаса

Вязка арматурных прутьев может выполняться самостоятельно. К преимуществам данного способа скрепления арматурных прутьев следует отнести в первую очередь упругость, за счет которой возведенное основание при усадке и колебаниях грунта может разорвать оборудованный усиливающий каркас, нарушив целостность монолитной структуры.

Вязка прутьев выполняется в местах их пересечения с помощью специальной проволоки толщиной в 2-3 мм. Для реализации данной процедуры требуется подготовить арматурные клещи, крючок и приспособления для скручивания.

Рекомендуем посмотреть видео, как производится вязка арматуры под плитное основание своими руками.

Особенности обустройства плиты


Рытье котлована удобнее всего выполнять с помощью спецтехники Монолитное плитное основание применяется, как правило, на грунтах с повышенным содержанием воды. В данном случае, армирование бетонной конструкции выполняется для усиления конструктивных особенностей обустраиваемого элемента, его долговечности и надежности. Формирование бетонной монолитной плиты предусматривает предварительное составление схемы и копку котлована.

В обустроенное углубление перед выполнением разметочных работ засыпается присыпка из песчано-гравийной смеси и укладывается гидроизоляционный слой.

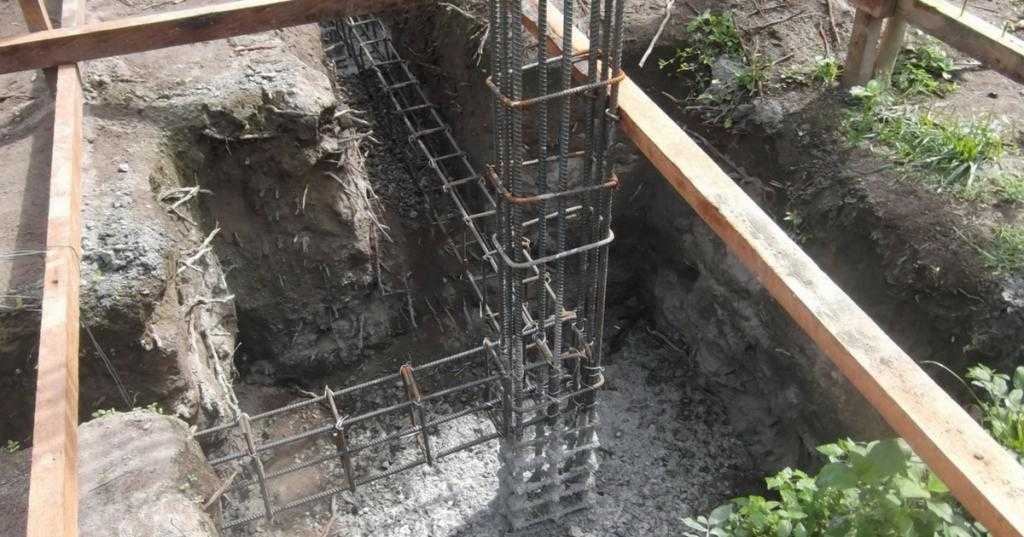

Общие требования к арматуре

Для колонн может использоваться горячекатаные, термомеханически упрочненные и холоднодеформированные металлические прутья разного профиля. Диаметр в среднем варьируется от 12 до 40 мм. Если планируется задействовать холоднодеформированные стержни периодического профиля, то применяться может и небольшой диаметр на 3-12 мм. В показателях прочности на растяжение допускаются классы А и В, отвечающие гарантированным пределам по текучести с коэффициентом не меньше 0,95.

В особых случаях при армировании монолитных колонн могут предъявляться специальные требования в отношении пластичности, свариваемости, коррозийной стойкости и прочности на усталость. Как правило, это связано со спецификой применяемой бетонной смеси и цемента. Ключевое значение почти в каждом случае армирования имеет характер сцепки с бетоном. Недостаток адгезии может компенсироваться конструкцией профиля с пазами и гребнями. Те же горячекатаные и холоднодеформированные прутья могут иметь кольцевые и серповидные выступы разной величины. И напротив, многие марки бетонов с хрупкой структурой допускают использование только гладких стержней – например, класса А240. Теперь стоит перейти к более подробному рассмотрению параметров арматуры, используемой в укреплении колонн.

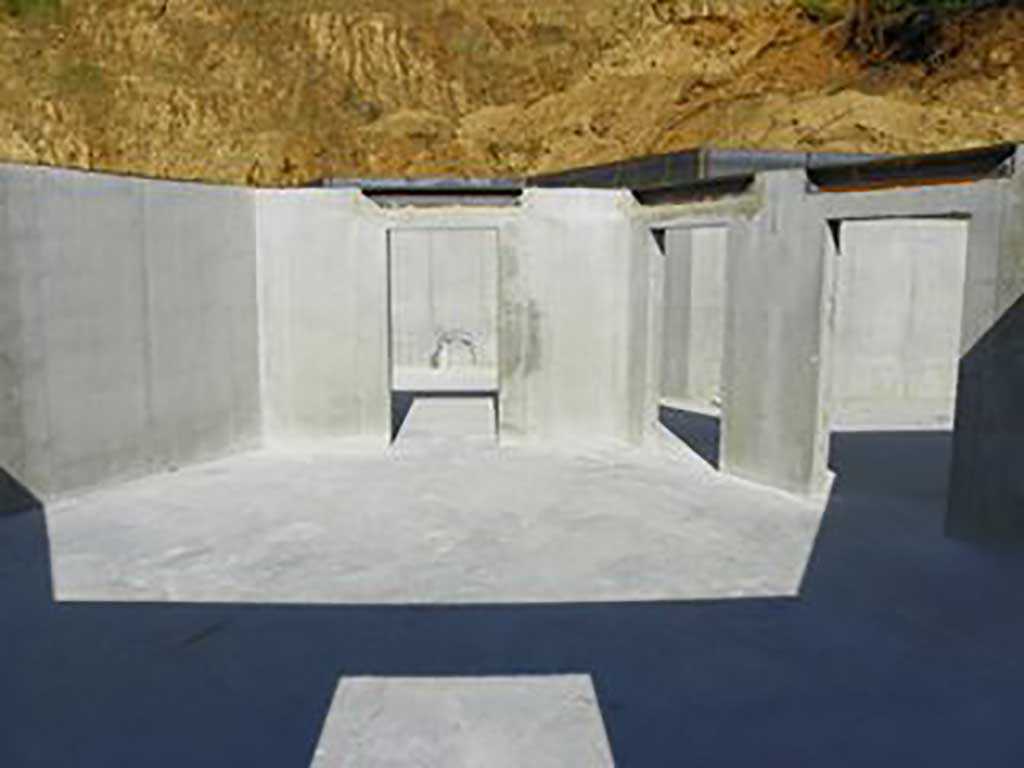

Преимущества и недостатки монолитно-каркасной технологии

Монолитные армированные стены имеют такие преимущества:

  • цельная конструкция без швов прочная и надежная, ее не продувает, не образуются температурные мосты;
  • гладкая ровная поверхность позволяет приступить к отделочным работам без предварительной подготовки;
  • сооружения здания в короткие сроки;
  • монолитные дома имеют свободную планировку;
  • повышенный срок службы железобетонных сооружений;
  • сложные архитектурные криволинейные элементы и арки выполняются достаточно легко.

Недостатки монолитных стен:

  • низкая звукоизоляция;
  • обязательное утепление стен;
  • способность бетона проводить вибрации.

Пункт 3.60. О гибкости колонн.



Обратите внимание на этот пункт и всегда проверяйте гибкость колонны. Здесь l₀ – это рабочая высота колонны, она принимается согласно указаниям “Пособия по проектированию железобетонных конструкций без предварительного напряжения арматуры”, r – радиус инерции сечения, h – высота сечения

В чем суть этого требования? Чем длиннее колонна, тем больше должно быть ее сечение – это основное условие устойчивости. Слишком тонкая и длинная колонна будет гибкой, и шансов потерять устойчивость у такой колонны намного больше. Условие из п. 3.60 позволяет ограничить соотношение длины колонны и ее сечения (будь это высота сечения или радиус инерции).

Армирование фундаментной плиты

Арматура в фундамент в этом случае укладывается неравномерно. Необходимо усилить конструкцию в местах наибольшего продавливания. Если толщина элемента не превышает 150 мм, то армирование для монолитной плиты фундамента выполняется одной сеткой. Такое бывает при строительстве небольших сооружений. Также тонкие плиты используются под крыльца.

Для жилого дома толщина фундамента обычно составляет 200—300 мм. Точное значение зависит от характеристик грунта и массы здания. В этом случае арматурные сетки укладываются в два слоя друг над другом. При монтаже каркасов необходимо соблюдать защитный слой бетона. Он позволяет предотвратить коррозию металла. При возведении фундаментов величина защитного слоя принимается равной 40 мм.

Диаметр армирования

Перед тем как вязать арматуру для фундамента, потребуется подобрать ее сечение. Рабочий стержни в плите располагаются перпендикулярно в обоих направлениях. Для соединения верхнего и нижнего ряда используют вертикальные хомуты. Общее сечение всех прутов в одном направлении должно составлять не менее 0,3% от площади сечения плиты в этом же направлении.

Пример армирования

Если сторона фундамента не превышает 3 м, то минимально допустимый диаметр рабочих прутов назначается равным 10 мм. Во всех остальных случаях он составляет 12 мм. Максимально допустимое сечение — 40 мм. На практике чаще всего используют стержни от 12 до 16 мм.

Перед закупкой материалов рекомендуется посчитать массу необходимой арматуры для каждого диаметра. К полученному значению прибавляют примерно 5 % на неучтенные расходы.

Укладка металла по основной ширине

Схемы армирования монолитной плиты фундамента по основной ширине предполагают постоянные размеры ячейки. Шаг прутьев принимается одинаковым независимо от расположения в плите и направления. Обычно он находится в пределах 200—400 мм. Чем тяжелее здание, тем чаще армируют монолитную плиту. Для кирпичного дома рекомендуется назначать расстояние 200 мм, для деревянного или каркасного можно взять большее значение шага

При этом важно помнить, что расстояние между параллельными прутами не может превышать толщину фундамента более чем в полтора раза

Обычно и для верхнего, и для нижнего армирования используют одинаковые элементы. Но если есть необходимость уложить пруты разного диаметра, то те, которые имеют большее сечение укладывают снизу. Такое армирование плиты фундамента позволяет усилить конструкцию в нижней части. Именно там возникают наибольшие изгибающие силы.

Основные армирующие элементы

С торцов вязка арматуры для фундамента предполагает укладку П-образных стержней. Они необходимы для того, чтобы связать в одну систему верхнюю и нижнюю часть армирования. Также они предотвращают разрушение конструкции из-за крутящих моментов.

Зоны продавливания

Связанный каркас должен учитывать места, в которых изгиб ощущается больше всего. В жилом доме зонами продавливания будут участки, в которых опираются стены. Укладка металла в этой области осуществляется с меньшим шагом. Это значит, что потребуется больше прутов.

Например, если для основной ширины фундамента использован шаг 200 мм, то для зон продавливания рекомендуется уменьшить это значение до 100 мм.
При необходимости каркас плиты можно связать с каркасом монолитной стены подвала. Для этого на этапе возведения фундамента предусматривают выпуски металлических стержней.

Перекрытие по профлисту

В этом случае рекомендуется взять профилированный лист марки Н-60 или Н-75. Они обладают хорошей несущей способностью. Материал монтируется так, чтобы при заливке образовались ребра, обращенные вниз. Далее проектируется монолитная плита перекрытия, армирование состоит из двух частей:

  • рабочие стержни в ребрах;
  • сетка в верхней части.

Армирование плиты перекрытия по профлисту

Наиболее распространенный вариант, когда в ребрах устанавливают по одному стержню диаметром 12 или 14 мм. Для монтажа прутов подойдут инвентарные пластиковые фиксаторы. Если нужно перекрыть большой пролет, в ребро может устанавливаться каркас из двух стержней, которые связаны между собой вертикальным хомутом.

В верхней части плиты обычно укладывается противоусадочная сетка. Для ее изготовления используют элементы диаметром 5 мм. Размеры ячейки принимаются 100х100 мм.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Дом своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
