Виды фундаментов под дом и технологии их строительства

Правила и порядок поэтапного возведения плитного фундамента

Для возведения плитного фундамента применяют плиты толщиной 150—200 мм из бетона класса В15 и марки по морозостойкости  Г75 с цокольным ребром, чтобы поднять уровень пола на 50—60 см относительно спланированной поверхности. Можно также использовать железобетонные плиты перекрытий гражданских и промышленных серий.

При поэтапном возведении фундамента не забудьте об отверстиях для ввода коммуникаций. После завершения всех работ их будет очень трудно пробить в толще бетона или каменных стенах подвала.

Порядок возведения фундамента в виде плиты следующий: начале нужно снять растительный слой. Образовавшееся место заполняют щебнем или гравием, который предохраняет от капиллярного подсоса воды. На подготовленное таким образом основание под плиту делают песчаную утрамбованную подсыпку толщиной 20—25 см. Правила возведения фундамента говорят о том, что чтобы не допустить обезвоживания бетона, при его укладке на песчаную подготовку нужно настелить слой рубероида или пленки, но лучше вместо песка уложить пенополистирол (пенопласт) толщиной 15—16 см. Он должен иметь соответствующую плотность (марки FS 20 — самогасящийся, с минимальной плотностью 20 кг/м3). Также подходит экструдированный пенополистирол, который обладает более высокой стойкостью к сжатию. В этом случае влагозащитную изоляцию можно не укладывать — пенополистирол выполнит и ее функции.

Непосредственно на пенополистирол укладывают фундаментную плиту. Она должна быть армирована сверху и снизу. Обычно для этого используют сетку с ячейками 15 х 15 см из проволоки 05—6 мм. Армируют всю поверхность плиты, а участки, на которые будут опираться стены, дополнительно армируют стержнями диаметром 8—12 мм.

Посмотрите, как проходит строительство фундамента своими руками на видео, где показаны все этапы этой непростой работы.

Этапы работы с бетоном по возведению фундамента под дом

Продолжая работы по возведению фундамента, нужно приступить к формированию ленты или плиты. Бетон для возведения фундамента под дом лучше приготовить на высокомарочном цементе, а в качестве заполнителя использовать чистый крупный песок и гранитный щебень. Мелкий песок с частицами глины, а также щебень из известняка или кирпичного боя значительно снижают качество бетона даже при высокомарочном цементе. Состав бетона: 1 часть цемента, 3 части песка, 3—4 части щебня. Сухую смесь заливают водой с таким расчетом, чтобы пластичность бетона позволяла уложить его (но не залить!) в опалубку с легким трамбованием. Бетон перемешивают и используют в течение 1—1,5 часа.



Последующие этапы возведения фундамента нужно проводить в строгом соответствии с описанной технологией.  Перед укладкой бетона опалубку смачивают водой (если она сделана из досок) или специальным препаратом, предотвращающим приклеивание бетона к опалубке (если используются плиты из фанеры). Разбирать ее можно не раньше, чем через два дня, но только при условии, что температура в это время не опускалась ниже 15 °С. При низкой температуре схватывание бетона может продолжаться до 12 дней.

Вместо опалубки можно использовать пустотелые блоки. Возводимые из них фундаментные стены могут иметь ширину 20, 25 и 30 см. Бетонные пустотелые блоки укладывают всухую (без раствора), что становится возможным благодаря соответствующему профилированию нижних и верхних ребер. После укладки двух рядов блоков пустоты в них заполняют бетоном класса минимум В10 или керамзитобетоном (если не предусмотрена дополнительная теплоизоляция). После укладки последнего ряда выполняют вертикальное армирование минимум из двух прутов диаметром 10 мм, соединенных хомутами. Если фундаментная стена из пустотелых блоков будет заглублена в грунт на 2—2,5 м, следует выполнить горизонтальное армирование, усиливающее жесткость стены.



Фундаментные стены можно выкладывать и из полнотелого кирпича, но только керамического. Применять силикатный кирпич для устройства наружных стен подвалов и цоколей согласно СНиП П-22-81 не разрешается. Толщина таких стен — 25 см (в один кирпич), 38 см (в полтора кирпича плюс шов) или 51 см (в два кирпича плюс шов). Ряды укладывают с перевязкой — вертикальные швы должны быть сдвинуты по крайней мере на четверть кирпича. Горизонтальный шов должен иметь ширину около 10 мм, вертикальный — 12 мм.

После устройства фундаментных конструкций на средне- и сильнопучинистых грунтах пазухи траншей должны быть засыпаны непучинистым материалом с послойным уплотнением. На непучинистых и слабопучинистых грунтах, как правило, ширина траншеи принимается равной ширине подошвы фундамента. Поэтому бетонирование фундамента осуществляется враспор и отпадает необходимость в обратной засыпке пазух.

Под небольшие легкие одноэтажные домики и сараи на плотном непучинистом грунте можно закладывать песчаный фундамент. Для него роют траншею на нужную глубину до плотного основания. Отрытый ров засыпают крупнозернистым песком слоями по 15 см. Каждый слой поливают водой, тщательно уплотняя тяжелой трамбовкой. Ширина песчаной засыпки должна быть шире толщины стены на 10 см. На расстоянии 25—30 см от уровня земли поверх утрамбованного песка укладывают щебень слоями по 15—20 см, трамбуют его и проливают цементно-глиняным или цементно-известковым раствором.

Когда можно приступать к возведению стен

С набором прочности бетона мы разобрались. Но через какое время после заливки фундамента можно начинать кладку стен (как сделать расчет бетона на фундамент)? Среди частных застройщиков бытует мнение, что железобетон должен выстояться не менее года.

А некоторые считают, что достаточно 3-4 месяцев. Встречаются нетерпеливые застройщики, которые приступают к кладке стен уже через неделю после заливки фундамента.

Итак, через какое время после заливки фундамента можно возводить стены?

Опытные строители поступают следующим образом:

  • если планируется строительство двух — трехэтажного дома, к возведению ограждающих конструкций приступают через 46 суток после заливки монолита. Если период строительства припадает на осень или зиму, вышеуказанный срок рекомендуется увеличить до 60 суток. Так же поступают, если не уверены в качестве бетона или марке цемента (о том, какая марка бетона нужна для ленточного фундамента);
  • после того, как первый этаж возведен, работы приостанавливаются на 7-10 дней. За это время фундамент адаптируется к нагрузке. Если во время перерыва в монолите возникнут трещины, то эту проблему проще решить на этом этапе;

После указанного перерыва дальнейшее строительство дома можно продолжить в обычном режиме.

Если вас интересует, сколько должен стоять фундамент для дома из пеноблока, имейте в виду, что и на этот вариант распространяются все вышеперечисленные правила и рекомендации (какой нужен фундамент для дома из пеноблоков).

Фундамент для малоэтажных зданий

Любое строительство требует больших затрат не только финансовых средств, но и времени, и физических сил. Не составляет исключения строительство даже небольшого, на первый взгляд, загородного домика. Но «небольшой домик» — это, конечно же, понятие относительное. У нас сегодня не строят малоэтажные жилые дома площадью меньше 100 кв. м, при этом не имеется в виду строительство дачное – это совсем другая тема.

Для того чтобы построить комфортное жильё даже за относительно небольшие деньги, следует хорошо продумать конструкцию здания. А так как любое основательное здание должно иметь основу, то, прежде всего, следует подумать о том, на каком именно фундаменте строить дом. А это, прежде всего, зависит не от желания застройщика, а от существующих условий, и в первую очередь – от состояния грунта. Для этого и существуют разные типы фундаментов, вот их сейчас мы и рассмотрим.

Итак, фундамент – это основа любого здания, и это очевидно. К процессу выбора фундамента для дома необходимо подходить со всем строгостью и серьезностью, ведь если сделать наоборот, грунт напомнит о себе обязательно потом, причем в самый неподходящий момент. Последствия могут быть различными, но самым неприятным будет необходимость перестройки всего здания, такое случается, причем очень часто. Поэтому сначала надо разобраться в основных вариантах фундаментов — они бывают четырех типов, и все эти типы отличаются друг от друга по многим параметрам.

Несущая способность грунта

Если говорить проще, то это способность грунта выдержать определенную нагрузку. Скалистые или каменистые грунты не поддаются влиянию влаги и не изменяются при различных температурах, это прочные грунты, но строительство фундамента на таком грунте часто бывает очень затратным. Грунты песчаные хорошо утрамбовываются и уплотняются, такой вид грунта хорошо ведет себя при низких температурах, так как песок не впитывает в себя влагу, она не замерзает, и грунт не пучится. Глинистые же грунты, наоборот — не самый лучший выбор, при низких температурах они вспучиваются, а при повышенной влажности фундамент может потрескаться, а то и вообще развалиться. Торфяной вид грунта – это признак болотистой местности, поэтому для него годятся далеко не все типы фундаментов.

Как долго бетон набирает прочность

Бетонное сооружение — искусственно созданный камень из смеси песка, цемента, воды, иногда с добавлением гравия, щебня. Прочные конструкции получаются после армирования – предварительной укладки каркаса из прутов арматуры под заливку раствором.

Время на полное высыхание может быть затрачено разное, имеет значение наличие дополнительных добавок, климат местности, толщина слоя заливки, количество слоев бетона.

Усредненный показатель равен 28 суткам, но, чтобы прикинуть примерные сроки, нужно точно знать пропорции сырья в общем растворе, температурные условия, уровень влажности воздуха, плотность используемой смеси.

Процесс просыхания бетона состоит из двух основных этапов – схватывание, полное отвердевание.

Схватывание раствора

Период схватывания бетонной смеси — отрезок времени, в течение которого раствор остается достаточно жидким.

Нужно доставить свежую смесь на место, залить, разровнять, завибрировать.

Продлить сроки существования сжиженной формы возможно, если для замешивания компонентов использовать бетономешалку – сырье будет находиться в постоянном движении, не успеет быстро застыть.

Состояние раствора во время заливки

Нельзя передерживать бетон в мешалке, по мере увеличения длительности вымешивания, нарушаются первоначальные свойства раствора, моментально отразится на качестве заливаемого основания.

Чем теплее на улице, тем быстрее схватится бетон. Немного продлевается время на схватывание, если на улице прошел сильный дождь – воздух становится насыщенным влагой.

Выполнять бетонирование в жару, холод одинаково плохо – бетон треснет. Оптимальная температура — 20 градусов.

Отвердевание бетона

Когда бетон уже залит, начинается набор прочности. В зависимости от погоды, дней выжидания отмечается разная степень высыхания.

Полное просыхание без оставления мокрых участков занимает 28-30 дней при 20 градусах тепла. Процентная степень отвердевания:

Таблица с данными о соотношении температуры раствора с периодом отвердевания

Чтобы полностью демонтировать опалубку, необходимо дождаться набора не менее 70% марочной прочности, но не ранее, чем через 7 дней после бетонирования (если заложена глубоко заглубленная основа). Если на улице началось похолодание, температура опустилась до 10 градусов, необходимо подождать две недели.

Сколько времени будет твердеть бетон точно сказать нельзя, основной компонент – цемент – есть трех видов: быстро отвердевающий, со средней скоростью твердения, медленно твердеющий.

Табличные значения скорости отвердевания цемента в зависимости от типа

Сохраняется единое требование – выждать достижения 70%-ной прочности при условии, что первые дни заливку поливают водой для равномерного просыхания.

Варианты ремонта

Если поврежденные трубы теплого пола можно заменить, вскрыв напольное покрытие и верхний слой бетона, то ремонт коммуникаций под слоем утеплителя сопровождается значительными трудовыми, временными и материальными затратами. При этом нарушение утрамбованного слоя песчаной подушки непременно приведет к ухудшению устойчивости основания, что ничем нельзя компенсировать после устранения аварийной ситуации.

Ремонтопригодность коммуникационных систем под плитным фундаментом, как уже было оговорено ранее, обеспечивается за счет закладки гильз под линии:

  • водоснабжения,
  • электроснабжения,
  • канализации.

Как правило, все футляры выводятся в приямок, к которому имеет доступ собственник сооружения. Через гильзы можно вытянуть поврежденные линии, а также протянуть новые и восстановленные сети. Также к трубам можно добраться, сделав подкоп с боковой стороны дома.

В последнем случае нарушается несущая способность грунта, поэтому большинство практикующих инженеров рекомендуют закладывать ремонтопригодные коммуникационные сети в плитном фундаменте. При этом выбор оптимальных углов наклона траншей под гильзы и схемы расположения коммуникационных линий стоит доверить профессионалам.

Как рассчитать?

Разумеется, во избежание дополнительных затрат на профессиональных специалистов по расчету рекомендуемой глубины для отдельно взятой территории, застройщики ищут информацию для самостоятельного определения данных факторов. И это вполне объяснимо. Данные услуги стоят недешево и требуют значительных увеличений бюджета.

Существуют отдельные документы с картами и фактическими данными по нормативной глубине промерзания грунта: в некоторых районах оно составляет от 50 до 80 см, в других расстояние варьируется от 170 до 260.

Для расчета и уточнения этой величины разработана отдельная техническая формула: dfn=d0*Mt, df=kh*dfn

  • dfn в данном случае представляет собой нормативную глубину промерзания грунта, ее расчет необходим для вычисления расчетной глубины.
  • df – расчетная глубина промерзания породы.
  • Mt представляет собой суммарный коэффициент минимальных температур в зависимости от СНиП 2.01.1-82. Воспользовавшись информацией именно для вашей территории, вы сможете посчитать среднемесячное суммированное значение. Делайте расчет данного параметра без учета минуса в значениях.
  • d0 – фактор, вычисляемый исходя из индивидуальных особенностей вашего грунта. Для суглинка он составляет 0,23 м, для супесчаных пород – 0,28 м, для супесчаных пород более крупного типа – 0,30 м, для некоторых пород дисперсного грунта (грунта, получаемого в процессе выветривания скальных грунтов) – 0,34 м.
  • kh – тепловой коэффициент, который зависит от температурных характеристик строительства здания. К примеру, если вы не собираетесь отапливать здание, берется значение 1,1, однако при наличии постоянного отопления, стоит выбрать подходящее под вашу территорию значение, исходя из таблиц в СНиП 2.02.01-83

Кроме того, не забывайте, что данные по промерзанию грунта должны присутствовать у геологической службы вашего района, а некоторая информация по среднестатистическим климатическим условиям – у метеослужбы.

Использование всех представленных характеристик полезно, однако, как мы уже выяснили, глубина промерзания – далеко не единственный фактор, влияющий на глубину установки фундамента. Одним из однозначно важных факторов расчета глубины установки фундамента является его вид, который определяется исходя из конструкции и используемых элементов и залегания над уровнем земли.

Фундамент столбчатого типа более всего подвержен негативному влиянию процессам пучинистости почвы. Копать в данном случае стоит на не менее чем 200-300 мм ниже уровня промерзания на грунтах пучинистого типа, породы непучинистого типа менее требовательны, и здесь глубина высчитывается исходя из вида почвы. Ширина и диаметр столбчатых опор вычисляются на основе весовых категорий строения.

Фундаменты плиточного типа редко заглубляются до уровня промерзания, однако часто подлежат гидроизоляции, а незаглубленный тип, как следует из названия, устанавливается не ниже уровня грунта.

Как правильно заложить фундамент для дома

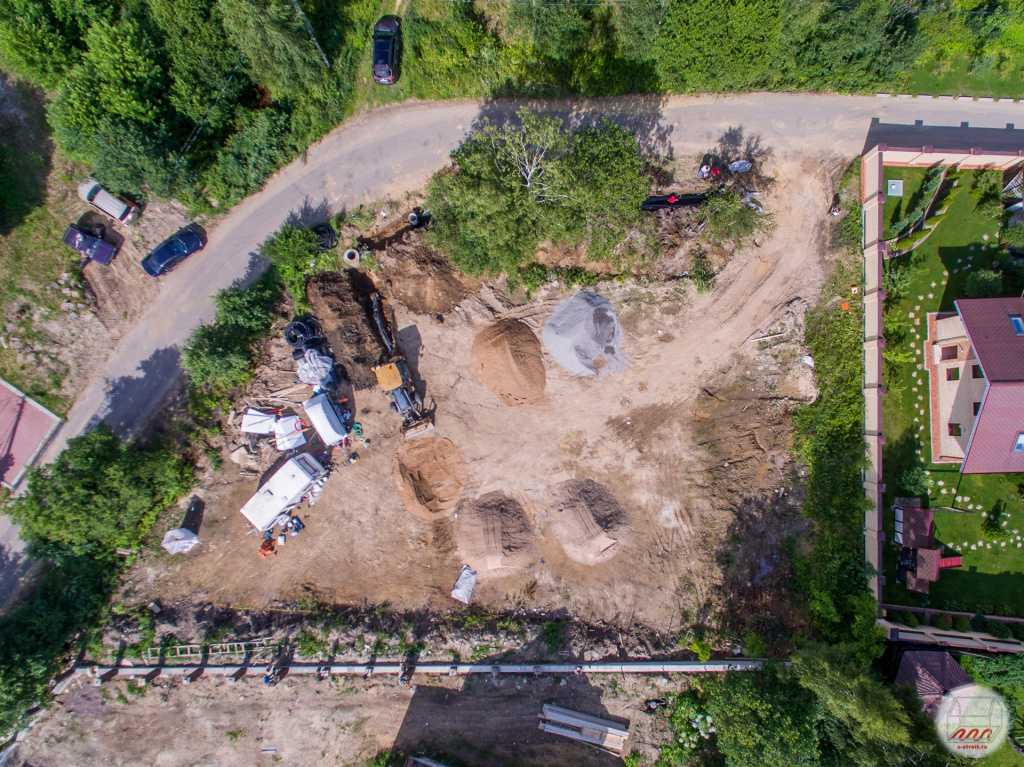

Начинать строительство следует с разметки площадки согласно плану дома. На расстоянии 1-1,5 м от края будущей траншеи по всему внешнему периметру, в створе разбивочных осей, размещают столбики, верх которых на 10-15 см выше, чем уровень будущего пола.

Рекомендовано устройство обноски. Столбики соединяют по верху досками, благодаря чему будут обозначены не только разбивочные оси, но и внешние границы фундамента и стен дома:

Разметка прямых углов происходит с помощью нехитрого приспособления из веревок или досок, из которых получают так называемый «Египетский треугольник» с соотношением сторон 3:4:5. Вот его изображение:

В зависимости от вида почвы, проводят работы по подготовке грунта для основания фундамента. Заменяют рыхлый грунт на плотный, несжимаемый. Формируют подушку из песка (без глинистых включений) и уплотняют его трамбовкой. При этом песок поливают водой, поскольку с набором веса он становится прочнее.

Этапы, предшествующие укладки ленточного фундамента

Технология укладки ленточного фундамента состоит из ряда этапов, порядок проведения каждого из которых регламентируется в нормативной документации. Однако непосредственно полевым работам предшествует этап проектно-расчетных мероприятий, в ходе которого проводятся геологические и геодезические исследования. На их основе определяются размеры ленточного фундамента, глубина его залегания и др.

  • описание рода работ;
  • четкий порядок последовательностей выполнения данных работ;
  • периодичность мероприятий и временной интервал каждого из этапов;
  • подробно описан конечный результат с его характеристиками и требуемым видом;
  • перечень необходимых инструментов.

Технологическая карта на ленточный фундамент в обязательном порядке содержит развернутые чертежи будущего сооружения со всеми его пространственными параметрами.

Выводы

Итак, ленточный фундамент сегодня в строительном мире признан лучшим вариантом для организации основания здания любых масштабов и практически на всех типах грунта. Многообразие типов ленточного фундамента позволяет подобрать тот вариант, который максимально удовлетворит требования конкретной постройки, местности и финансовых возможностей владельца будущего строения. Технология укладки любого типа ленточного фундамента – многостадийный процесс. Однако независимо от выбранного типа ленточной основы, перед проведением полевых работ обязательно составляется технологическая карта, изучается топографическая карта и проводятся расчеты.

Как проверяется прочность бетона

Прочность материалов – это способность сопротивляться разрушительным воздействиям под влиянием внутреннего напряжения материала, возникающего под давлением сил извне или из-за других факторов (усадка, влажность, температура, и т.д.).

Свойства прочности материала рассчитываются несколькими методами:

  1. Метод стандартных образцов;
  2. Метод исследования выбуренного керна;
  3. Метод неразрушающего контроля, который считается самым дешевым и действенным.


Проверка прочности бетона

Расчет материалов

Количество и вес арматурных стержней, которое потребуется для конструирования армирующего каркаса, рассчитывается по габаритам ленты фундамента. При ширине ленты 0,4 м рекомендуется использовать четыре продольных прута – по два сверху и снизу. В качестве примера можно рассмотреть формирование каркаса 6 х 6 м для ленточного основания дома.

При четырехрядной укладке понадобится 24 м арматуры на один ряд, для всего каркаса – 96 м. Вертикальные и поперечные гладкие стержни армирования для фундамента ленты шириной 30 см и высотой 190 см: для каждой точки пересечения прутьев при шаге 0,05 м от верхней части фундамента понадобится (30 – 5 – 5) х 2 + (190 – 5 – 5) х 2 = 0,40 м. Расстояние между стальными хомутами 50 см, количество хомутов: 24 / 0,5 + 1 = 49 единиц. ” alt=””> Общий метраж армирующих прутьев для формирования каркаса по вертикали составит 4 х 49 = 196 м. Каждое место связывания – это четыре пересечения, поэтому расход вязальной проволоки для каждого соединения – восемь отрезков по 30-40 см. Общий метраж составит: 0,3 х 8 х 49 = 117,6 метра.

Разновидности и особенности фундаментных оснований

Каждый тип обладает своими преимуществами и недостатками. Планируя начало закладки, специалист должен учитывать следующие факторы:

  • вес и площадь будущего здания;

  • технические характеристики;

  • ландшафтный рельеф местности;

  • глубина нахождения грунтовых вод (ГВ) и степень промерзания.

Столбчатый

Предполагается установка специальных свай во всех углах, областях пересечения стен и прочих местах, где предполагается высокая нагрузка. Применим для относительно лёгких строений, надежен, экономичен и не требует дополнительных гидроизоляционных работ. Столбы располагаются на расстоянии 1.5-2 м. Преимущественно изготавливаются из бетона, камня или кирпича. Свободное пространство между ними утрамбовывается щебнем или песком. Подходит фундамент для деревянных или каркасных коттеджей. Этот вид основания исключает наличие подвалов и цокольных помещений. Идеален на не предрасположены к движению и пучению грунтах.

Ленточный

Наиболее часто используется на частных строительных объектах. Большой расход сырья, массивность и простота укладки – это основные его характеристики. По сути это ж.б. полоса, установленная по всему периметру. Монтируется для всех типов домов, включая проекты, предполагающие гараж. Устройство базы делают на расстоянии 20 см. от границы промерзания земли, но не глубже 0.5 м. Толщина подбирается индивидуально – зависит от площади и толщины стен будущего жилища.

Плитный

Предполагается штабелирование монолитной железобетонной платформы по всей площади строения. За счет колоссальных земляных работ и большого расхода материала, считается чуть ли не самым дорогостоящим каркасом. В основном применяется для небольших дач, когда основание дополнительно является и полом. Совместим с любой почвой и расстоянием залегания ГВ.

Свайно-винтовой

Незаменим в строительстве малоэтажек, когда наблюдается повышенная подвижность и пучинистость грунта. Также, подходит в местности с неустойчивым ландшафтом. Изначально подобные конструкции использовались для крепежа высоковольтных станций, но практика показала, что и при возведении домов технология не утрачивает своей функции. Механизм установки выглядит так – стальную трубу буквально вкручивают на глубину не менее 1.5 м. Стволы столбов бетонируются, а сверху обрабатывается антикоррозийным составом. Отличаются крайне высокой несущей способностью. К основным преимуществам относят: возможность совершать монтаж в любое время года и ненужность копать траншеи. К тому же не потребуется выравнивание участка.

Комбинированный

Этот вид характеризуется умелым сочетанием разных типов, форм и материалов. Как правило, применяют с целью финансовой экономии или для усиления несущих свойств. Схемы возведения могут быть разными, но чаще используются следующие:

  • столбы обвязывают ж.б. лентой;

  • разделяют монолитные сваи кирпичной крошкой;

  • платформу укладывают не на песок, а на сваи;

  • изначальная база ленточная, но сверху делают каменные блоки.

Подземная часть фундамента

Чаще всего фундаменты сооружают из бетона, бетонных блоков, бутового камня и кирпича. При закладке бетонного фундамента применяется бетонная смесь, которая готовится из строительного песка, цемента, воды и щебня. В зависимости от пропорций составляющих смеси делят на литые, пластичные и жесткие составы. Для закладки фундамента используют жесткую бетонную смесь.

Для закладки кирпичных фундаментов подходит лишь глиняный полнотелый кирпич. Бетонные блоки зачастую изготавливаются самостоятельно. Порядок закладки фундамента зависит от используемого строительного материала. Используя бетонные блоки или кирпич, применяют кладку на цементном растворе.

При строительстве фундамента на пучинистых грунтах для предотвращения деформации основания его подошву располагают ниже уровня промерзания почвы. При этом подошва должна быть шире стенок фундамента. Помимо всего, необходима нейтрализация сил морозного пучения, которые действуют на боковые поверхности стен.

Схема армирования столбчатого фундамента.

Чтобы это сделать, на всю высоту фундамента закладывают арматурный каркас, который будет жестко связывать нижнюю и верхнюю его части. Чтобы нейтрализовать негативные воздействия сил морозного пучения при закладке кирпичного фундамента, стены делают сужающимися кверху. Для армирования фундаментов используют проволоку, стержни и сетку из низколегированных и низкоуглеродистых сталей.

Закладку подземной части фундамента завершают выравниванием его верха. Плоскость должна быть строго горизонтальна, так как она служит основанием для возведения стен дома. Горизонтальность поверхности проверяется с помощью строительного уровня. После выравнивания на плоскость фундамента наносится слой цементной стяжки. После этого необходимо в работе сделать недельный перерыв, который нужен, чтобы строительный раствор или бетон набрали прочность. В сухую и жаркую погоду фундамент нужно накрывать мешковиной и регулярно поливать водой.
