Канадская технология строительства каркасных домов: плюсы данной технологии + чертежи узлов и пошаговая инструкция

Четвертый этап строительства: полы

На первом этаже чаще всего устраивают полы по грунту. Что это значит? Технология заключается в следующем. Убираем первоначально плодородный слой грунта, и на его место засыпаем слой гравия. Он необходим для дренажа, так как влага будет просачиваться внутрь и меньше контактировать с цементной стяжкой. По грунту делаем слой песка в 30-50 см в зависимости от высоты вашего фундамента. Проводить утрамбовку своими руками или с помощью техники. В результате слой песка должен располагаться на 5 см ниже уровня фундамента, чтобы избежать мостика холода и промерзания по углам.

Схема черновой стяжки по грунту в каркасном доме

Далее мы выполняем черновую стяжку, используя жидкий цемент. Если вы берете цемент чуть более жидкий, чем для устройства фундамента, вам не придется ровнять его инструментами, так как под действием силы тяжести цемент сам равномерно распределиться по земле. Самое главное – чтобы земля была ровной, иначе жидкий цемент стечет в одно место.

Когда черновая стяжка высохнет, можно продолжать устройство пола. Для этого выполняем гидроизоляцию пленкой, поверх которой раскладываем утеплитель для пола. Поверх утеплителя используя сетку можно закрепить трубы теплого пола (жидкого или электрического). И залить чистовую стяжку.

Заключительная часть строительства полов – напольное покрытие. Это могут быть деревянные полы, плитка, ламинат и прочее.

Если вы не хотите использовать цемент в устройстве пола (к примеру, если стройка проходит зимой), вам поможет технология устройства деревянных каркасных полов на основе лаг. Как устроить такой пол, смотрите на схеме:

Устройство пола с помощью лаг

Для его обустройства необходимо:

  • доска 25х100
  • брус 200х200
  • брус 70х195
  • доска 50х150
  • ветрозащита
  • утеплитель
  • осб
  • подложка и ламинат или плитка

Больше информации об устройстве пола в каркасном доме вы найдете здесь .

Выбор материала

Следующий шаг – это выбор материала для стен будущего дома и соответствующей технологии строительства. Чаще всего строят из таких материалов:

  • кирпича;
  • керамических блоков;
  • бетона;
  • газобетона;
  • пенобетона;
  • бруса;
  • бревна;
  • сип-панелей;
  • по каркасной технологии.

Выбирая материал, нужно учитывать его технические характеристики. Так, например, кирпичные и бетонные монолитные коттеджи надежны и долговечны, но требуют больших материальных вложений.

Новинка на строительном рынке – частные дома из железобетонных панелейИсточник reformtheweb.com

Деревянные здания идеальны для загородного проживания по всем показателям, однако они требовательны в обслуживании. Важнейшим этапом строительства деревянного дома является закупка качественной древесины, которая должна быть правильно заготовлена и обработана защитными составами.

Ячеистые бетоны (пенобетон и газобетон) относительно недорогие. Дома из них просты в обслуживании и экономичны в эксплуатации. Но создать проект качественного пенобетонного или газобетонного коттеджа может только квалифицированный архитектор, который учтет в расчетах специфику материала и грамотно подберет подходящий тип блоков.

Каркасные дома и здания из сип-панелей строятся очень быстро и стоят совсем недорого. Но за состоянием быстровозводимых сооружений нужно внимательно следить, при необходимости осуществлять замену тех или иных элементов конструкции. Иначе дом не сможет долго прослужить.

Строительство каркасного домаИсточник stroyert.ru

Второй этап строительства: стены

На втором этапе строительства мы строим каркас будущего дома. Для этого берем брус 150, так как утеплитель лучше всего использовать 150 мм, и он как раз идеально вписывается между брусом данного размера.

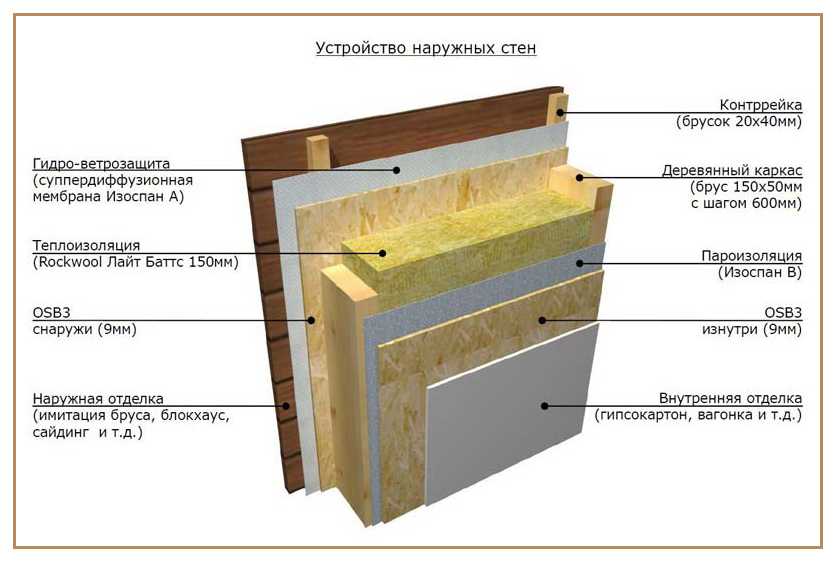

Стена каркасного дома в разрезе

Прежде чем ставить каркас, необходимо выполнить устройство обвязки. Всего у каждого дома 2 вида обвязки – верхняя и нижняя. Обвязочные доски или брус скрепляют всю конструкцию стен между собой. Устройство нижней обвязки начинаем с гидроизоляции фундамента. То есть на фундамент кладем пленку, и уже сверху на ней располагаем обвязочные доски. Крепим их с помощью анкерных болтов, заранее утопленных в не застывшем фундаменте.

Каркас из бруса

Каркас начинаем с устройства угловых стоек. Их роль выполняет брус 100×100 мм или 150х150мм или доска 150х50 мм. Угловые стойки должны быть жестко фиксированы с помощью металлических уголков, и обязательно подкосов. Между угловыми стойками на расстоянии метра-полтора должны располагаться простые вертикальные стойки. Все вертикальные стойки друг с другом скрепляют горизонтальные перемычки из бруса. Больше информации об устройстве каркаса тут .

Стена с окном в каркасном доме

При строительстве каркаса здания не забывайте делать проемы под окна. Их необходимо укреплять ригелями, принимающими нагрузку и равномерно распределяющими ее к фундаменту. Подробнее о вставке окон читайте здесь .

После возведения стен, необходимо приступать к следующему этапу.

Каркасно-панельное домостроение: разновидности технологии

Идея изготавливать стены заранее, в фабричных условиях, а на стройплощадке только собирать их воедино, была, несомненно, прогрессивной. Панели высокой степени готовности собираются в цеху, под крышей, благодаря чему не страдает их качество. Они снабжаются не только утеплителем, но и фасадной и внутренней отделкой, а зачастую в них монтируются двери и стеклопакеты. В странах Европы и Америки около 20% частных каркасных жилищ построены с использованием каркасно-панельной технологии; она обладает своими особенностями в разных регионах и условно делится на несколько разновидностей.

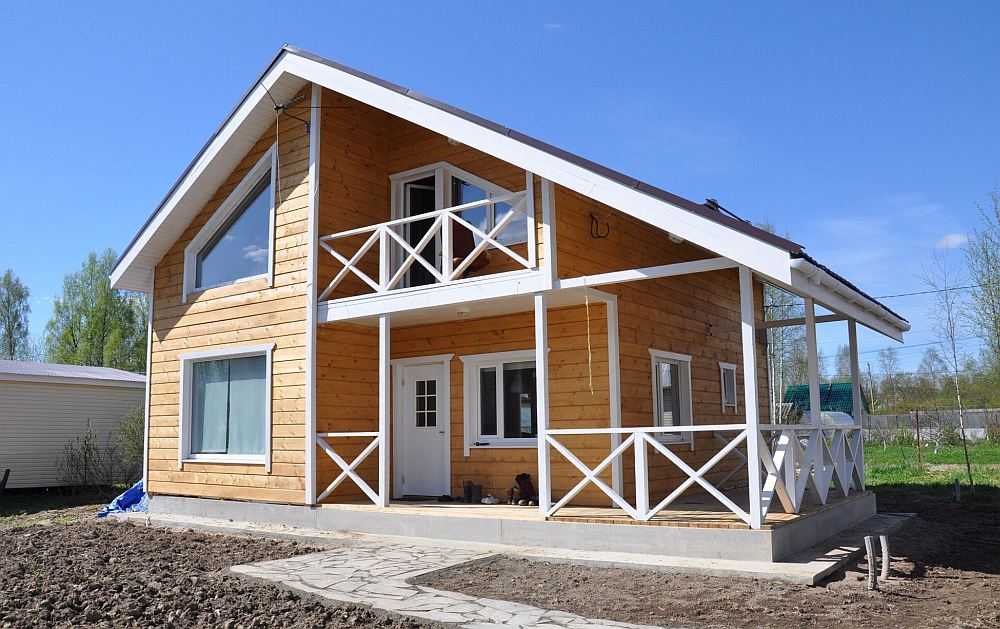

Каркасный дом по финской технологии, мансардный этажИсточник makemone.ru

Североамериканский вариант (не путать с SIP-технологией)

Это, скорее, частично-панельная технология, поскольку лишь 15% элементов дома изготавливаются промышленным способом. Остальные 85% — собираются на стройплощадке. Готовые элементы представляют собой деревянный или металлический каркас, одна сторона которого обшита ОСП-плитой со слоем изоляции. Строители монтируют каркас, закладывают утеплитель, а затем зашивают внешнюю сторону.

Скандинавская технология

Если по канадской технологии на стройку попадает заготовки стен, то по скандинавской — наружные стены, целиком собранные в цеху: Каркас обшивается ОСП-плитами с двух сторон, между плитами помещают теплоизоляционный материал. Также в фабричных условиях монтируются стеклопакеты и двери. Рабочим остается только собрать внешние панели воедино и обшить их. Внутренние стены собираются обычным способом (непосредственно на стройплощадке).

Каркасно-панельный дом премиум-класса с панорамными окнами и вторым светомИсточник makemone.ru

Среднеевропейская технология

Наиболее технологичное производство с минимальным применением ручного труда известно у нас как немецкая технология. Все элементы собираются на автоматизированной линии, что, вместе с контролем каждого этапа, обеспечивает высокое качество домокомплекта. В фабричных условиях изготавливаются не только панели наружных стен и перегородок, но и элементы перекрытий и крыши. В составе панели имеется:

  • Основа — деревянный каркас из балок. Для его обшивки используют различные плитные материалы: влагостойкие ОСП- и ЦСП-плиты, гипсокартон и древесноволокнистые плиты. Конструкция предполагает установку гофрированных труб под разводку проводки, подрозетников, сверление отверстий для вентиляции и канализации; иногда (по заказу) устанавливаются окна и двери.
  • Теплоизоляция. Используется минвата, базальтовая или эковата, пенополистирол и другие утеплители.
  • Защита. Паро- и влагозащитные пленки обеспечивают влагостойкость конструкции.

Стандартное устройство стеновой панелиИсточник stroyfora.ru

  • Крепления. Используются металлические крепежные элементы, благодаря которым панели соединяются с высокой точностью и надежностью.
  • Отделка. Для наружной облицовки применяется вагонка, сайдинг, керамические плиты и блокхаус. При отделке декоративной штукатуркой панели предварительно облицовываются пробковыми или волокнистыми плитами.

На строительный участок доставляют домокомплект, в состав которого входят:

  • стеновые конструкции с плотно подогнанными составляющими;
  • междуэтажные перекрытия;
  • стропильная система (или стропильные фермы).

Для доставки домокомплекта и монтажа дома пользуются грузоподъемной техникой. Элементы монтируются в единую конструкцию на заранее подготовленном фундаменте, затем настает очередь кровельных работ, внутренней и внешней отделки (при необходимости), прокладки инженерных коммуникаций.

Четвертый день монтажа домаИсточник assz.ru

Полы

Когда все деревянные брусья уложены и связаны друг с другом и с фундаментом, в них формируются пазы и размещаются напольные лаги (доска 50х150 мм). Верхняя часть лаг выверяется по горизонтали, а по низу прибиваются доски – они будут служить основой для устройства чернового пола. На получившееся досчатое основание укладывается мембранная изоляция (не допускает выветривания и намокания утеплителя, при этом не препятствует выходу наружу водяных паров). В промежутки между лагами нужно запрессовать утеплитель (минвату или пенопласт) и укрыть пароизоляцией. Сверху настилается обрезная доска (40х15 мм).

Схема устройства пола

Выбор проекта

При беглом взгляде на  технологию строительства деревянных каркасных домов создается впечатление, что тут всё просто. Кажется, что достаточно прочитать несколько статей в интернете, посмотреть видеоролики, закупить пиломатериалы, утеплитель, цемент и прочие расходники и, взяв отпуск на три недели, втроем-впятером поднять дом.

На самом деле построить каркасный под ключ сложнее, чем тот же кирпичный. Начинать следует с выбора и заказа проекта.

Не имеет значения, какой дом вы решили поставить (типовой или индивидуальный) и будете ли собирать его самостоятельно или с привлечением профессиональных бригад. Проект – это многостраничный документ с чертежами и схемами, в котором содержится исчерпывающая информация по будущему строению. В нём:

  • Материалы и габариты несущих конструкций подобраны с учетом типовых нагрузок, возникающих при эксплуатации.
  • Учтены климатические особенности региона застройки.
  • Приведен подробный список пиломатериалов с размерами, сечениями, схемой распила.
  • Есть схемы и последовательность сборки силового каркаса, перекрытий, стропильной системы.
  • Точно рассчитаны тип и количество материалов для утепления, отвечающие климатическим особенностям региона застройки.
  • Подобраны материалы внешней отделки и материала для обшивки кровли.
  • Составлены схемы разводки по дому всех основных инженерных сетей.

Качественно составленный проект – ваша персональная гарантия, что дом прослужит весь расчетный срок эксплуатации, не просядет и не рассыплется на второй год проживания.

Технология строительства

Фундамент

Наиболее распространенный вид фундамента — ленточный, он представляет собой монолитное основание из бетона

Строительство домов разбито на несколько важных этапов. Технология строительства каркасного дома своими руками начинается с возведения фундамента. Фундамент может быть:

  • ленточный;
  • свайный;
  • столбчатый.

Наиболее распространенный вид является ленточный, он представляет собой монолитное основание из бетона. Для его устройства наносят разметку, используя шнур и колышки, ставят метки будущих стен и выкапывают траншею. В траншею устанавливают опалубку, гидроизолируют ее пленкой и заливают цементной смесью.

Для возведения столбчатого основания фиксируют столбы в определенных местах: в углах и перекрытиях. Столбы могут быть сборные или заливные из цемента. Заливные столбы делают как при ленточном типе. Выкапывают ямки и устанавливают опалубку в них, после чего гидроизолируют ее. Чтобы фундамент был прочным необходимо немного утопить арматуру.

Свайный фундамент похож на столбчатый, основную роль играют сваи. Их вбивают в землю таким же образом, как и столбы. Чаще всего свайный тип основания применяют на пучинистых почвах.

Возведение стен

Строительство стен является следующим этапом работ. Возведение каркаса для дома выполняют из бруса. Перед его сборкой выполняют обвязку: верхнюю или нижнюю. Нижняя обвязка предполагает гидроизоляцию фундамента, укладку досок и их фиксацию анкерными болтами. начинается с угловых стоек. Их прочно фиксируют металлическими уголками и подкосами. Вертикальные стойки укладывают между угловыми на расстоянии 1 метр.

После возведения стен выполняют монтаж потолочных балок. Его можно выполнить несколькими способами:

  • методом вырубки;
  • с помощью перфорированных кронштейнов;
  • стальными уголками.

Также возможно сочетать стальные уголки с вырубкой. Балки должны упираться на брус обвязки, а крепят их на саморезы.

Установка кровли

Следующий шаг — устройство кровли. Вид крыши определяют на этапе проектирования дома, как правило, это может быть двускатная или односкатная крыша. Устройство крыши каркасных домов начинают со стропильной системы, которая выполняет несущую функцию. Состоит она из таких элементов:

  • стропильные ноги;
  • стойки;
  • прогоны;
  • затяжки;
  • подкосы;
  • обрешетки;
  • мауэрлат.

Процесс утепления кровли выполняется так же как и стен. Пенопласт или минеральную вату стелим снаружи, сверху стелим гидроизоляцию и все закрываем обрешеткой. Внутри также укладываем пенопласт или вату, а сверху обшиваем плитами ОСБ. Кровельный материал укладывают с учетом наклона крыши.

Укладка полов

Далее выполняется укладка пола. Для этого снимают слой почвы и на его место укладывают слой гравия, который будет выполнять функцию дренажа. Далее стелим слой песка, все тщательно трамбуем и выполняем черновой вариант стяжки, используя цемент.

После того, как стяжка готова, выполняют устройство пола. Для этого укладывают слой гидроизоляции, а сверху стелят утеплитель. На утеплитель можно установить трубы жидкого или электрического пола. Сверху заливают все стяжкой.

Внутренняя отделка

Готовый каркасный дом после строительства требует внешней и наружной отделки, установки сантехнических приборов, подключения систем теплоснабжения и водоотведения. Наружную отделку выполняют следующими способами:

  • мокрая облицовка с применением минеральной ваты или акриловой штукатурки;
  • отделка кирпичом, панелями ПВХ или сайдингом;
  • отделка фасадной плиткой, которую крепят на клей;
  • обшивка блокхаусом.

Внутрення отделка выполняется исключительно из пожеланий владельца дома. В качестве материала можно использовать: обои, штукатурку и плитку. Напольное покрытие выполняют из ламинатной доски, дерева и плитки.

Технология каркасного дома и его устройство позволяет выполнить все работы самостоятельно и получить полноценный дом через 3 месяца. Соблюдая все процессы правильно и последовательно, каркасное строительство не вызовет сложностей.

Если вы хотите построить дом как можно быстрее и сравнительно недорого, то вам стоит предпочесть каркасные технологии. У каркасников есть свои преимущества, благодаря которым эти постройки пользуются большой популярностью. Однако не стоит пренебрегать и недостатками, которые есть у любых сооружений. Технология каркасного строительства довольно простая, так что вы без труда сможете возвести дом самостоятельно. Чтобы правильно выбрать технологию, по которой будет возводиться ваш каркасный дом, необходимо изучить особенности каждой из них.

3 этап. Общестроительные работы

К общестроительным работам относятся основные операции по возведению дома:

  • устройство фундамента (земляные, бетонные работы)(правильно подобрать фундамент для своего дома поможет статья Виды фундаментов для дома);
  • возведение стен и межкомнатных перегородок;
  • установка межэтажных перекрытий, стропильной системы крыши;
  • монтаж кровли, окон, дверей;
  • фасадные работы.

Сроки работ зависят от обеспечения стройки рабочей силой, техникой, финансированием, строительными материалами. При достаточном финансировании стандартным сроком постройки «коробки» дома считается летний сезон. Наиболее быстро возводятся каркасные дома, собираются деревянные конструкции заводского изготовления. Для таких зданий за лето может быть завершен полный цикл строительства.

По стоимости общестроительные работы (без учета материалов) в смете наиболее дороги, на них отводится 50-60% расходов от стоимости всех работ (в том числе, 10-15% — на фундаментные работы).

Сроки выполнения, стоимость фасадных работ зависят от материалов отделки. К недорогим вариантам относится отделка фасада фактурными штукатурками. Дороже стоят работы по облицовке фасада природными материалами (гранитами, диким камнем), клинкерной плиткой, декоративным кирпичом. Усложняет конструкцию, увеличивает стоимость работ устройство вентилируемых фасадов с установкой термопанелей.

При самостоятельном строительстве основными ошибками становятся неправильный выбор конструкции фундамента (недостаточной, избыточной прочности), материала стен, конфигурации крыши. Опасны некачественная кладка кирпичных стен, нарушение технологий армирования, заливки армопоясов.

При выборе материала для строительства дома необходимо обратить внимание на следующие нюансы:

  1. Продолжительность проживания. Для круглогодичного проживания следует выбирать материалы с хорошей теплоизоляцией и высокими прочностными характеристиками. Для проживания в летний сезон можно каркасной дом из дерева или СИП панелей.
  2. Финансовые вложения. Материалы отличаются не только своими техническими характеристиками, но ценой. Кирпич и камень являются дорогими материалами, требующими больших финансовых вложений. Дома из газобетона или бруса дешевле.
  3. Нагрузка строения на фундамент. Для кирпичных домов нужен капитальный фундамент, что увеличивает стоимость строительства. Для стен из газобетона и пенобетона достаточно мелкозаглубленного ленточного фундамента. Для определения нагрузки на грунт, например, от ленточного фунамента, можно использовать онлайн калькулятор. На вес строения также влияет и материал кровли. К примеру, глиняная черепица в разы тяжелее стандартной металлочерепицы.
  4. Простота и скорость возведения. Кирпичные стены требуют кладочников более высокой квалификации. Напротив, стены из газо- и пенобетонных блоков быстро возводятся благодаря их легкости и большим размерам даже начинающими строителями. Рекордсменом по скорости возведения является монолитное строительство, когда для стен собирается опалубка необходимой высоты и в нее заливается бетон.

Строительство каркасного дома своими руками поэтапно

Строительство любого дома нужно вести этап за этапом, строго соблюдая технологию строительства.

После планировки строительной площадки можно приступить к устройству фундамента.

Несмотря на то, что каркасный дом не дает такую нагрузку на фундамент, как каменные дома, основание нужно делать основательное. Так как каркасные дома не бывают выше двух этажей, то заглубленные фундаменты можно не делать. Наиболее приемлемыми типами фундаментов являются мелкозаглубленные ленточные, столбчатые или сборные из фундаментных блоков.

Для устройства столбчатого фундамента или фундамента из асбестовых труб уйдет около одного кубометра бетона. Столбы устанавливают с шагом от полуметра до одного метра. Вдоль разметки по периметру нужно выкопать ямы глубиной 1 м. На дне ямы устраивается гравийно-песчаная подушка, выставляется арматура и заливается бетоном. Готовый фундамент должен набрать прочность в течение двух или трех недель. После этого можно приступать к строительству.

В последнее время широко получили распространение винтовые сваи. Основным их достоинством является то, что для их устройства не требуется привлечения строительной техники. Их устройство по силам сделать троим людям.

Устройство чернового пола

Поверх фундамента устраивается слой гидроизоляции. Все доски каркаса обрабатываются антисептиками и противопожарными составами

Очень важно, использовать для строения дома качественную и сухую древесину. Доски выставляются на основание строго по уровню, малейший перекос может привести к нарушению геометрии всего строения

Также важно соблюсти точность углов. Хорошим помощником в этом будет лазерный уровень.

Крепятся доски к фундаменту анкерными болтами. После выставления лаг можно приступить к теплоизоляции. Утеплитель укладывается между лагами по слою ветрозащиты. После слоя утеплителя необходимо уложить слой пароизоляции, проклеив стыки скотчем. После этого по лагам укладывается чистовой пол, закрепляя его гвоздями или скобами

Очень важно использовать при строительстве древесину одной породы дерева

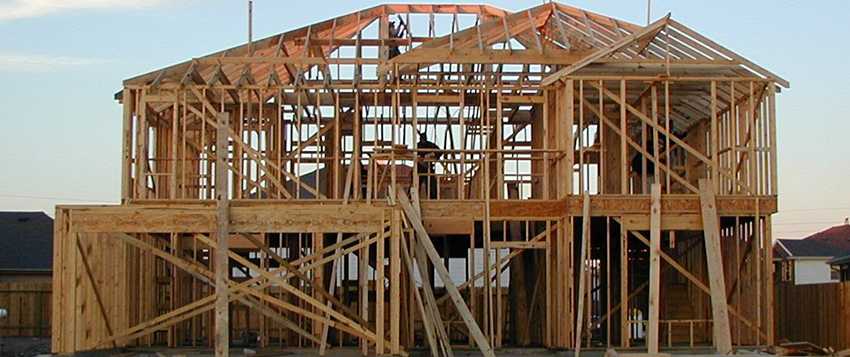

Сборка каркаса дома

Первым этапом возведения каркаса является установка нижней обвязки. Ее лучше устраивать без использования металлического крепежа, так как древесина в местах соприкосновения с ним будет загнивать быстрей. Для нее используют брус сечением 150*150 или 200*200, предварительно обработанный антисептиками. Брус должен быть установлен по всему периметру здания и под несущими стенами.

После этого выставляются вертикальные доски каркаса на высоту потолков. Начинается весь процесс с углов здания. Угловые стойки выставляются на нагели строго вертикально и крепятся вертикальными распорками. После этого выполняется верхняя обвязка.

Все это нужно выполнять, строго соблюдая углы. Потолочные балки крепятся к вертикальным стойкам. После этого выставляют дополнительные стойки в местах устройства перегородок и в качестве подпорок для балок. Они обеспечат необходимую прочность дому.

Устройство кровли

Стропильную систему можно собрать на земле, а потом поднять ее наверх, но для этого нужен будет кран, что не всегда возможно при возведении частного дома. Гораздо проще и удобнее будет собрать конструкцию по месту.

Кровлю лучше делать двускатной, применяя те же материалы, что и для обычной крыши:

Обшивка каркасного дома

Очень важно правильно выполнить обшивку каркаса. Каркас после возведения обрабатывается антисептиком

После просыхания пиломатериала можно приступать к обшивке здания плитами OSB. Все остальные работы будут вестись изнутри помещения.

По всем стенам с помощью строительного степлера натягиваем ветрозащитную пленку. Стыки тщательно проклеиваем скотчем. Это предохранит теплоизоляционный слой от выветривания и оседания со временем.

После этого в промежутки между стойками каркаса закладывается минеральная вата. Если дом строится в регионе с суровыми зимами, то лучше применять минералватные маты в несколько слоев. При этом укладывать слои нужно в шахматном порядке, перекрывая стыки матов первого ряда вторым рядом. После этого натягивается парозащитный слой. Стыки также необходимо проклеить скотчем.

На этом этапе нужно проложить системы коммуникаций и устроить вентиляцию. После этого все стены обшиваются двумя слоями гипсокартона.

Снаружи дом можно обшить сайдингом, блок-хаусом. Можно сделать штукатурку по армирующей сетке, применяя специальные шпаклевки. Внутренняя отделка ничем не отличается от благоустройства обычных квартир и домов.

Возведение каркасного дома можно завершить за один сезон, не дожидаясь его усадки. Строительство дома по этой технологии в настоящее время является самым экономичным вариантом.

Наиболее подходящие виды фундаментов

Прежде, чем начать строительство каркасно-щитового дома своими руками, необходимо определиться с типом основания. В связи с легкостью подобных строений в устройстве массивного фундамента нет необходимости, однако он в любом случае должен быть надежным.

Возведение столбчатого фундамента своими руками для каркасного дома небольших размеров

Наиболее экономичным является основание в виде отдельно стоящих столбов с мелким заглублением. Для его возведения требуется небольшое количество материала. Опоры могут изготавливаться как из готовых блоков, так и с использованием бетона. Все они должна находиться на одном и том же уровне.

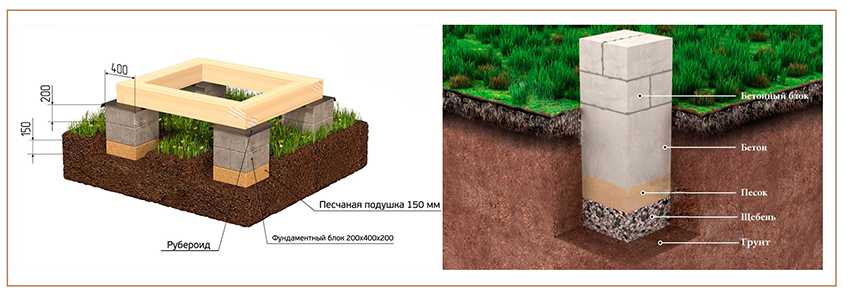

Пример столбчатого основания из бетонных блоков

Использование готовых блоков значительно упрощает процесс возведения, поэтому этот вариант наиболее популярен. При сооружении сначала устанавливаются угловые опоры при помощи строительного уровня. Для этого вырываются ямки, в которые для выравнивания насыпается песок. Затем вкапываются промежуточные стойки.

Опалубка для изготовления отдельно стоящих опор из бетонной смеси

При необходимости опоры изготавливаются из бетона. При таком варианте вырываются ямы в местах расположения стоек, делается опалубка вокруг каждой несущей точки и заливается строительный состав.

Процесс возведения ленточного основания с мелким заглублением

Достаточно рациональным решением является устройство ленточного фундамента. Можно отказаться от сильного заглубления, так как каркасные строения не сильно нагружают грунт. Обычно для таких конструкций вырывается сеть траншей под несущими стенами глубиной от 20 до 60 см.

Схема устройства основания ленточного типа с небольшим заглублением

Процесс возведения можно разделить на следующие этапы:

  • Проведение земляных работ, связанных с выемкой грунта по периметру строения, а также под несущими перегородками.
  • Устройство песчаной подушки на дне вырытых траншей.
  • Сооружение опалубки для создания цокольной части фундамента.
  • Изготовление и установка металлического каркаса из арматуры для увеличения прочностных качеств основания.
  • Заливка бетонного состава внутрь опалубки.

Ленточный фундамент для строения средних размеров

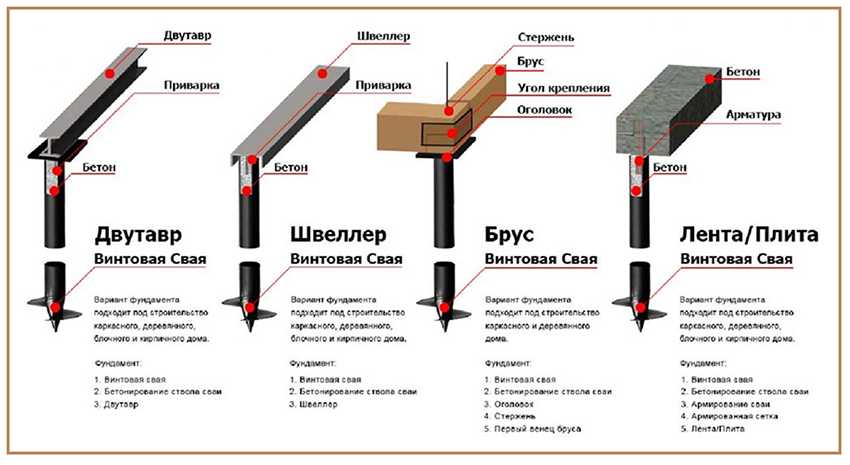

Устройство фундамента с применением металлических свай

В качестве опор в данной ситуации выступают металлические стержни со специальной пластиной. Чаще всего они просто вкручиваются в землю до определенного уровня. Их подземная часть обычно заглубляется не менее чем на 150 см. Применение свай особенно актуально при относительно слабом грунте.

Вид смонтированных свай

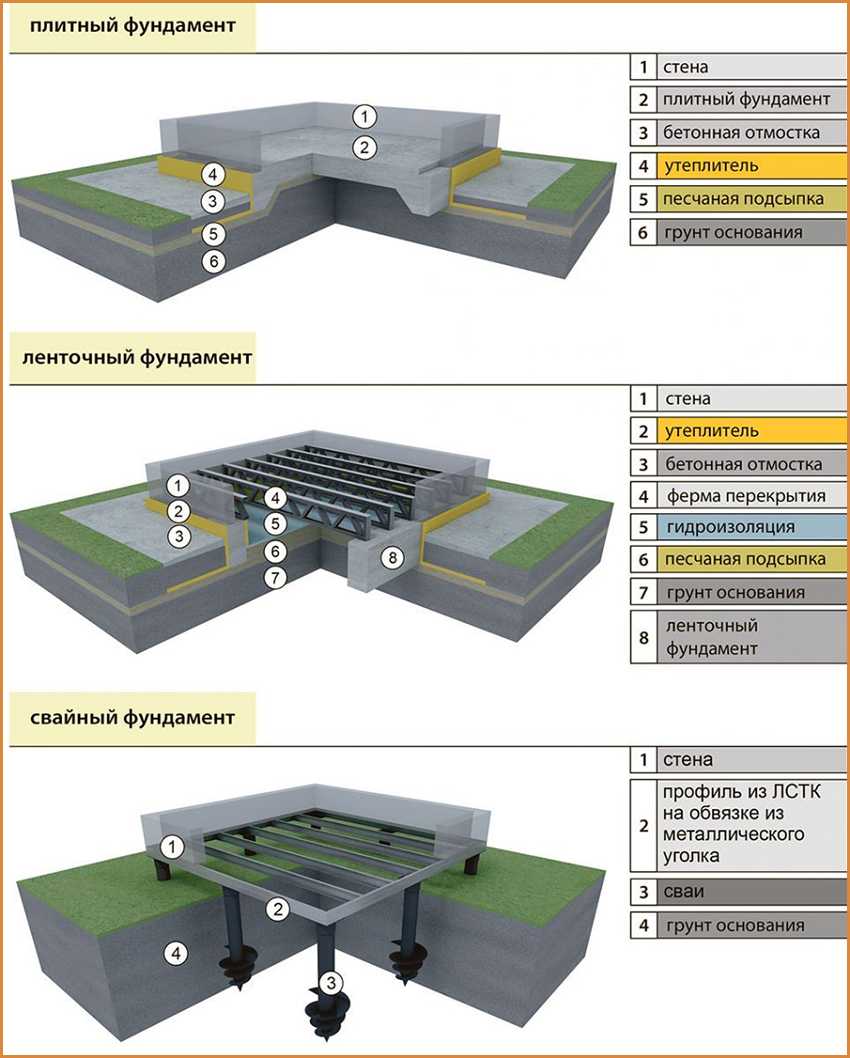

Выбор фундамента для каркасного дома

В начале закладки фундамента необходимо быть уверенным в правильности проведения работ, чтобы обеспечить строение прочностью и надёжностью в дальнейшем использовании. Для подбора подходящего фундамента в соответствии с тяжестью строения и геологическими особенностями местности существуют следующие варианты:

  1. Свайно-винтовой фундамент – имеет небольшие требования к грунту и местности (закладывают на склоне, на земле с илом или торфом). Сваи выдерживают двухэтажное каркасное строение. Самый экономичный по времени и затратам.
  2. Монолитная плита – наиболее дорогой фундамент и представляет собой перекрытие первого этажа строения. Существует опасность, что из-за наклона плиты, дом может тоже покосится, поэтому проводятся исследования грунта местности.
  3. Ленточный фундамент – идеальный выбор на плотный грунт и неглубокое промерзание почвы. Используется в одноэтажном строительстве, даёт равномерную осадку, очень надёжный вариант, но с большими материальными затратами и трудоёмкостью.

Пароизоляционный материал для стен

Пароизоляция предназначена для защиты утеплителя от пара, который может проникнуть в него из жилого помещения. Здесь уже речь идет об изоляции, как о надежном барьере для влаги. Сложная конструкция стены предполагает укладку пароизоляции только с «теплой» стороны.

Самым подходящим вариантом является плотная (не менее 200 микрон) полиэтиленовая пленка. Ее фиксация на каркасе выполняется с помощью строительного степлера.

Пароизоляционный материал необходимо монтировать максимально герметично. Для этого тщательно проклеивают все его стыки, места прокладки коммуникаций.

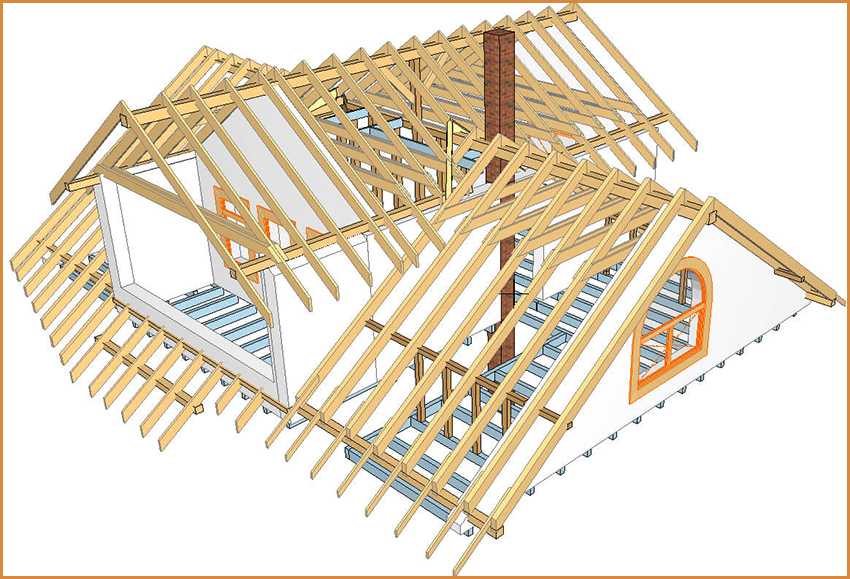

Все составляющие элементы каркасной кровли

Крыша – важнейший элемент, и в каркасном доме крышу можно монтировать при наличии некоторого опыта своими руками. Однако перед тем, как ставить крышу, необходимо произвести верхнюю обвязку стен и проверить ее уровнем. От ровности обвязки зависит то, как ляжет перекрытие. Если есть небольшие неровности, их устраняем своими руками с помощью подкладки щепы под заниженную часть.

Поставить стропильную систему можно двумя способами:

  • наслонным способом
  • висячим

Оба типа стропильной системы используются в каркасном строительстве, однако балки при висячей стропильной системы опираются на мауэрлат. Мауэрлат делается своими руками, он представляет собой брус из древесины, имеющий сечение 10,0×10,0 см, который обустраивается по периметру здания и фиксируется к поверхности несущих стен на верхний ряд обвязки. С верхней стороны стропильные ноги крепятся друг с другом при помощи конькового бруса.

Наслонную конструкцию делают своими руками другим способом, она не крепится стропилами межу собой в верхней части. Стропила упираются в верхней части на продольную центральную стену или специально предусмотренные опорные колонны.

Какую стропильную систему выбрать в вашем случае, подскажут габариты вашего здания. Висячая кровельная система подойдет для небольших построек, расстояние между несущими стенами у которых составляет не более 6 метров.

Сперва необходимо собрать стропильные ноги в количестве 2-х штук. Стяжки необходимы для соединения первых стропильных ног в нижней их части, они крепятся с помощью анкерных болтов к стропильным ногам. Ноги приставляются к мауэрлату и фиксируются с помощью выпиленных пазов. Пазы правильной формы вырезаем своими руками. В пазы устанавливаются стропила, расстояние между которыми зависит от размера вашей кровли. Примерный шаг составляет около 1 метра.

Если ваша крыша вше, чем три метра, обратите внимание на стропила с вертикальным направлением

Таким образом, каркас вашей кровли будет состоять из:

  • стропил
  • опорной доски
  • коньковой балки
  • стоек
  • балок чердачного перекрытия, которые соединяются внахлест над внутренней несущей стеной
  • прогона
  • подстропильной ноги
  • лежня
  • схватки

Когда каркас кровли собран, необходимо произвести обрешетку. Это важнейший элемент кровли, поэтому делая ее своими руками, будьте внимательны и аккуратны: обрешетка не только необходима для крепления кровельного материала, но и для связки между собой всех конструктивных частей каркаса крыши. Обрешетка обеспечивает устойчивость каркаса, поэтому до ее устройства необходимо организовать с нижней стороны временную обвязку.

Обрешетка может быть:

  • сплошной
  • промежуточной

Выбор вида обрешетки в первую очередь зависит от материала, которым будет покрываться кровля. Сплошную обрешетку выполняют для мягкой кровли, которая лучше всего подходит для каркасного дома. Металлочерепица или шифер могут быть уложены на промежуточную обрешетку.

Достоинства и недостатки каркасной технологии

Технологию каркасного строительства нельзя назвать идеальной, у нее есть не только преимущества, но отрицательные стороны.

Достоинства быстровозводимых домов

  1. Сроки строительства — главный, и зачастую, решающий аргумент для заказчика. После того как застынет фундамент, простой проект собирают за две недели. Строительство дома большой площади со сложным архитектурным решением занимает несколько месяцев.
  2. Материалы, используемые в каркасном строительстве: клееный брус, доски, ОСП-плиты, SIP-панели, не деформируются от перемены влажности. Можно сразу приступать к чистовой отделке.
  3. Экономия на всех этапах: облегченный фундамент, невысокие транспортные расходы, недорогие материалы и монтаж.
  4. Использование мелкозаглубленных фундаментов.
  5. Возможность строительства на сложных грунтах.
  6. Современные утеплители обеспечивают хорошую теплоизоляцию и позволяют жить в каркасном доме круглый год.
  7. Всесезонность строительных работ.
  8. Допускается прокладывание коммуникаций в полостях стен.

Недостатки и слабые стороны

  1. Основной недостаток — небольшой срок эксплуатации, 50-80 лет. Однако любую деревянную постройку нужно ремонтировать, при должном уходе дом простоит дольше.
  2. Каркасные дома — малоэтажные. Исключение — проекты с каркасом из металлических профилей. При деревянном каркасе не рекомендуется делать три этажа, но мансарда вполне допустима.
  3. Перепланировка в щитовых домах невозможна, а в каркасно-рамочных зависит от проекта: некоторые стены убираются, если они не несущие. Но вопрос нужно обязательно согласовать с авторами проекта.
  4. Низкая шумоизоляция.
  5. Если в качестве утеплителя используется пенопласт, дом может пострадать от грызунов.
  6. Низкая пожаробезопасность — относительный недостаток. Существуют утеплители, стойкие к возгоранию, например, базальтовая вата. Деревянные части строения обрабатываются защитными составами.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Дом своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
