Многофункциональное изделие: дымоход из нержавеющей стали

Конструкция дымохода и материал изготовления

На некоторых строительных сайтах можно встретить предложение использовать конструктор дымохода, который дает возможность составить схему дымоудаления, но он все-таки не является системой, позволяющей сделать проект. Во многом конструкционное решение дымохода зависит от используемого для его строительства материала.

Наиболее традиционным исполнением считается кирпичная конструкция, а вот бетонные дымоходы встречаются реже. Для постройки кирпичной системы требуется исключительно керамический полнотелый кирпич, остальные виды данной продукции являются нестойкими к воздействию высоких температур и кислот. Изнутри как указывает нормативная документация – СНиП – дымоходы из кирпича должны иметь ровную кладку, не имеющую потеков раствора, и полностью заполненные швы.

Печные дымоходы принято выполнять с использованием раствора из глины, но он не отличается прочностью и подходит для одноэтажных построек. Кирпичный дымоход имеет большую массу и остается теплым на протяжении длительного времени, при этом он частично отбирает тепло у выходящих газов. Но для такой конструкции требуется обустройство капитального прочного фундамента. Стоимость строительства дымохода из печного кирпича обходится недешево за счет высокой цены на этот стройматериал. Чтобы со временем со стороны помещений на таком дымоходе не появлялись пятна копоти, специалисты советуют внутрь кладки монтировать специальные вкладыши.

Современной заменой кирпичных конструкций являются керамические модульные дымоходы. Внутри них располагается керамическая труба для дымохода, а наружную оболочку делают керамзитобетонной или шамотной. Между двумя элементами располагают базальтовый утеплитель. Данное техническое решение считается перспективным, но поскольку такая продукция поступает из-за рубежа, она отличается высокой ценой.

Все более популярными становятся металлические дымоходы. Чтобы подключить печь или камин к основному дымоходу, используют трубы, выполненные из черной стали. Из обычного металла основной стояк дымохода для камина не делают. В качестве открытых элементов, необходимых для подключения дымоходов, задействуют эмалированные стальные трубы, выполненные из металла толщиной более 0,5 миллиметра. Среди их преимуществ значится устойчивость к действию кислот и коррозийным процессам, они рассчитаны на температуру в пределах 450 градусов, допускается кратковременное повышение до 750 градусов. Как правило, этого оказывается достаточно.

Металлический дымоход, произведенный из нержавеющей стали, служит долго, но и стоимость его более высокая. Он способен выдержать температуру до 1200 градусов. Для бытовых отопительных приборов подходит сталь, имеющая толщину 0,5-0,8 миллиметров. Металлические модульные конструкции бывают одинарными, утепленными, но чаще всего это двустенные дымоходы – достаточно востребованная продукция. У труб сэндвич между наружной и внутренней стенками прокладывают в один слой базальтовую вату. Такое конструкционное решение позволяет устанавливать сэндвич трубы своими руками, не опасаясь возгораний и ожогов. Эти трубы имеют эстетичный вид, а фундамент и кирпичная кладка не требуются. Двойной утепленный дымоход монтируют и снаружи зданий и внутри них. Вынос наружу такой металлической дымоотводящей системы значительно упрощает необходимость в противопожарных мероприятиях и часто используется при проведении реконструкции дома, дополнительно потребуется выполнить утепление дымохода снаружи качественной теплоизоляцией.

Металлический комбинированный дымоход состоит из двух частей – внутреннюю изготавливают из нержавеющей кислотостойкой миллиметровой стали, а наружную – из эмалированной, более тонкой.

Разновидности труб

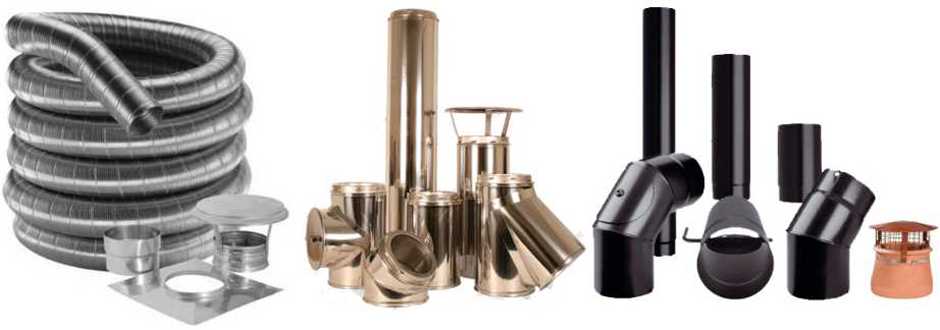

Нержавеющая сталь используется для изготовления трех разновидностей дымоходных труб, каждая из которых имеет свою специфику применения

Это важно учитывать, выбирая вариант для жилого дома, бани или иной постройки. Производители предлагают следующие виды конструкций:

  • одностенные (однослойные);
  • гофрированные;
  • сэндвич-трубы.

Рассмотрим подробнее, какая труба из нержавеющей стали для дымохода будет уместнее для использования в тех или иных условиях.

Одностенные трубы

Однослойные системы изготавливаются из нержавеющего стального листа толщиной от 0,6 до 2 мм. Вариант характеризуется невысокой ценой, но сфера применения такой трубы ограничена.

Устанавливать ее допускается только внутри теплого помещения, а наружную часть дымохода следует утеплить. Это связано с тем, что контакт разогретого металла с холодным воздухом приводит к повышенному образованию конденсата. Это снижает КПД отопительного агрегата, влечет за собой перерасход топлива, снижает срок службы печи или котла.

Одностенные трубы

Стальные одностенные трубы чаще всего применяют для обустройства гильзы при модернизации кирпичных дымовых каналов. Гильзование продлевает срок службы кирпичного дымохода благодаря защите от разрушительного конденсата, снижает потребность в обслуживании, так как на стенках не нарастает сажа. Производители предлагают однослойные трубы из нержавейки разных размеров, круглого и овального сечения, что позволяет подобрать оптимальный вариант для конкретного кирпичного дымохода.

Однослойная труба также может быть использована в комплексе с водяной системой отопления небольшого помещения – гаража, мастерской, моечного отделения бани. В этом случае на дымоходную трубу монтируют водяную рубашку, к которой подсоединяются трубы подачи и обратки. Также тепловую энергию отходящих дымовых газов можно использовать для отопления компактного помещения, если провести однослойную трубу под наклоном вдоль длинной стены.

Установка дымохода из однослойной трубы из нержавейки требует строгого соблюдения правил пожарной безопасности при обустройстве узлов прохода через перекрытия и крышу. Возгорание сажи в трубе (особенно при использовании твердотопливной печи) способно раскалить металл до критических температур и привести к возгоранию деревянных конструкций.

Гофрированные трубы

Гофрированная труба из нержавейки рассчитана на монтаж криволинейных переходов, если выходной патрубок котла или печи расположен в стороне от вертикального канала дымохода. Также при гильзовании кирпичного дымохода гофрированная труба может применяться внутри конструкции, имеющей изгибы.

Гофрированные трубы

Необходимо выбрать качественную гофротрубу из нержавеющей стали, способной выдержать нагрев до 900 °С. Гофрированные элементы используются внутри и снаружи здания, но во втором случае они требуют утепления, чтобы избежать образования конденсата из-за контакта металла с холодным воздухом.

Сэндвич-системы

Двухслойная труба, представляющая собой сэндвич с негорючим теплоизолятором между металлическими оболочками из нержавеющей стали, выпускается в виде прямых и фасонных элементов для сборки дымохода любой конфигурации. За счет термоизоляционного слоя это наиболее практичный вариант дымоотводного канала, поскольку:

  • обеспечивается повышенная безопасность (внешние стенки системы не нагреваются до опасных температур, сам теплоизолятор устойчив к воспламенению);
  • позволяет устанавливать дымоход снаружи здания;
  • образуется минимум конденсата (внутренняя труба, по которой движутся продукты сгорания, не контактирует с холодным воздухом);
  • нет лишних теплопотерь, что позволяет отопительному агрегату работать в оптимальном режиме, без перерасхода топлива;
  • система монтируется быстро и без хлопот по утеплению трубы.

Сэндвич системы

Сэндвич-трубы универсальны, их используют для установки на газовый или твердотопливный котел, камины и печи любого типа.

Оформление перехода кирпича в трубу типа сэндвич

Совместить кирпичный дымоход прямоугольного сечения и круглую сэндвич трубу можно несколькими способами.

С помощью специального переходника

Такие детали выпускаются некоторыми производителями. Они сконструированы таким образом, чтобы полностью исключить утечку дыма в зоне стыковки. Переходники могут иметь одно из следующих исполнений:

  1. Квадратная насадка с круглым патрубком: нижнюю часть такого переходника нужно установить на торец кирпичной трубы, а сэндвич трубу прикрепить к его патрубку с другой стороны.
  2. Вставка в виде трубы с квадратным фланцем: этот переходник состоит из двух труб, приваренных к квадратному фланцу с двух сторон. Одна труба имеет прямоугольное сечение, другая — круглое. Прямоугольная часть переходника заводится в кирпичную трубу, так что фланец ложится на ее торец. Теперь нужно прикрутить его дюбелями и установить на вторую часть переходника (круглую) сэндвич-дымоход.


Варианты установки сэндвич дымохода. В зазор между прямоугольной вставкой переходника и кирпичными стенками дымохода может просачиваться дым, поэтому необходимо позаботиться об уплотнении трубы асбестовым шнуром или жаростойким герметиком.

Фирменные переходники обладают рядом достоинств:

  1. Изготавливаются из высококачественной кислото- и жароупорной нержавейки, вследствие чего являются весьма долговечными и могут без ущерба выдерживать сильный перегрев (кратковременно).
  2. Обеспечивают плавный переход с кирпичной трубы на сэндвич, исключающий сопротивление дымовым газам и появление завихрений в их потоке.
  3. Имеют конструкцию, позволяющую легко и надежно герметизировать стык.
  4. Имеют привлекательный внешний вид.
  5. Могут иметь различные полезные опции. Так, например, в некоторых моделях возможен поворот патрубка на 45°.

Стандартный размерный ряд переходников на сендвич начинается диаметром 100 мм и заканчивается диаметром в 500 мм, чего для бытовых нужд более чем достаточно.

Подгонка кирпичной трубы


Обычная схема сопряжения сэндвич труб. Добиться плавного перехода кирпича в трубу круглого сечения можно и без переходника. Многие пользователи обращаются именно к данному методу, поскольку найти фирменный переходник оказалось делом нелегким. Суть технологии в следующем:

  1. Произведя демонтаж отслужившей свое трубы, на ее остатках огнеупорным кирпичом возводят короткую надстройку с постепенным сужением. Эта надстройка и является переходником, только пользователь делает его сам, используя кирпич. Сузить трубу нужно настолько, чтобы на нее можно было установить специальный элемент сэндвич-дымохода — так называемый переход моно-термо или насадку нижнюю, представляющий собой основание, на котором устанавливается набираемый из отдельных отрезков трубы ствол. Чтобы добиться уменьшения внешнего размера кирпичной трубы, кирпич устанавливают на ложок (длинный торец), подкладывая при необходимости битый кафель.
  2. Изнутри надстройку нужно оштукатурить — при наличии гладкой поверхности сопротивление потоку газов будет минимальным.
  3. Поверх кирпичной надстройки устанавливают переход моно-термо, который для устойчивости и герметичности следует залить смесью из цементного раствора и камней. Чтобы предотвратить расшатывание основания, его нужно дополнительно зафиксировать хомутом из стальной полосы или прутьев.

У внутренних кирпичных дымоходов зачастую приходится демонтировать только наружную часть, поскольку остальная кладка, расположенная внутри дома, пребывает в удовлетворительном состоянии. В этом случае сэндвич ввиду его малой длины и небольшого веса можно устанавливать без перехода моно-термо.

//www.youtube.com/watch?v=ZUFeXlfm5cw

С сэндвича срезается часть кожуха с теплоизоляцией, после чего внутренняя труба просто заводится в надстройку-переходник на кирпичном дымоходе. При этом подрезанный кожух будет опираться на кирпичную кладку. Остается залить все щели печным раствором или герметиком.

Выбор стали для дымохода. Как не прогореть?

Разбираемся в разновидностях стали и выбираем лучшую!

Большинство производителей предлагают десятки разных конструкций дымоходов. Если Вы не специалист, самостоятельно разобраться в их особенностях будет крайне сложно.

Поэтому чаще всего делается простой выбор между маркой стали AISI 321 толщиной 0,5мм и маркой стали AISI 430, толщиной 1мм. Иногда в подборку добавляют AISI 439, толщиной 0,8мм.

Большинство покупателей придут к выводу, что сталь марки AISI 430, толщиной 1мм, будет лучше, чем сталь марки AISI 321, имеющая толщину лишь 0,5мм. Ведь все мы с детства привыкли, что чем больше, тем надежнее и лучше.

На самом деле все обстоит с точностью наоборот! И дело тут не в толщине стали, а в ее составе и химических свойствах. Мы предлагаем лучшие дымоходы.

Почему ржавеют дымоходы, ведь они сделаны из нержавейки? Чаще всего причина кроется не в некачественном дымоходе, а в неверном выборе стали дымохода.

Главным врагом дымоходных систем является кислота, которая почти всегда присутствует в выделяющемся конденсате. Именно эта кислота с течением времени медленно, но упорно разъедает наш дымоход.

Кислоты, которые образуются при горении топлива.

Но и это еще не все! Из-за различных химических процессов, происходящих при сгорании топлива, мы получаем целых 3 разных вида кислот:

  • Угольная кислота. Образуется в результате взаимодействия растворимого в воде углекислого газа и водяного пара.
  • Серная кислота. Образуется при взаимодействии серного ангидрида SO3, содержащегося в отходящих газах печей (особенно работающих на дизельном топливе) и паров воды.
  • Азотная кислота. Образуется при взаимодействии диоксида азота, выделяемого в процессе горения, и образующихся при этом паров воды.

А вот таблица с содержанием химических элементов в марках стали:

Источник

Лучшие дымоходы из нержавеющей стали с проходом через крышу и верхним выходом

Это конструкции для подсоединения к котлам и каминам, у которых имеется выход для газов из камеры сгорания в верхней части корпуса.

Оттуда система монтируется сразу на крышу, что требует частичной разборки кровли, но затрачивает минимум материалов для переходов и соединения, ввиду прямой траектории

Для выбора важно рассчитать длину конструкции с возвышением над коньком

Комплект Феррум 115 мм, 0,8 мм — для любого камина

Это лучший нержавеющий дымоход для домашнего камина ввиду прямого подключения и оптимального диаметра для подсоединения к выходу в 115 мм. Внутри имеется нержавеющая сталь с герметичным сварочным швом, который не пропустит конденсат.

Далее следует толстый слой минеральной ваты с плотностью 120 кг/м3, который защищает от возгораний чердачного перекрытия и кровли. Снаружи дымоход окутан в оцинковку, сваренную лазером, что исключает нарушение гальванического слоя.

Плюсы:

  • все детали для монтажа в наборе, включая элементы перекрытия для кровли;
  • изоляционный слой устойчив к температуре 700 градусов;
  • толщина изоляции 40-50 мм не допустит возгорания окружающих материалов от горячего дыма и жара из трубы;
  • подходит для топки дровами (поднимающаяся зола не повредит и не прожжёт внутренний слой);
  • саморезы в комплекте;
  • нержавеющий оголовок, защищающий от завала выходного отверстия снегом;
  • в упаковке поставляется вместе с герметиком, выдерживающим 1200 градусов;
  • в коробке 7 листов базальтовой ваты и 5 хомутов для соединения высокой конструкции;
  • предтопочный лист и нержавеющий экран;
  • сталь AISI 439 на обеих частях трубы (на той, что в комнате и на той, что снаружи на крыше).

Минусы:

  • толщина нержавейки присоединяющейся к камину 0,8 мм, а сечение стенки трубы на улице 0,5 мм;
  • труба, отходящая от камина не покрыта изоляцией (защита начинается только от потолка), поэтому об нее можно обжечься;
  • стоимость всего комплекта 27000 рублей.

Комплект Дымок 115мм, 0,5 мм — самый доступный вариант

Это лучший дымоход из нержавеющей стали по самой доступной цене в 11000 рублей за полный комплект. Внутри сэндвич конструкции размещена нержавейка с сечением стенки 0,5 мм, которая устойчива к деформациям благодаря плотной обмотке базальтовой ваты Rocwool и слою оцинковки снаружи.

Соединение трубы выполнено сварным способом по технологии TIG, которая обеспечивает прочный шов с минимальным сбором сажи на выступах.

Плюсы:

  • цена одна из самых привлекательных 11000 рублей;
  • в комплекте имеется зонт с изоляцией, предохраняющий от попадания осадков;
  • 4 нержавеющих хомута для сборки длинной трубы в единое целое;
  • переходник с одноконтурной структуры на двухконтурную;
  • кровельный переходник (мастер флеш) в составе;
  • 1 м стартовой трубы без изоляции и 3 м двухслойной для вывода на высокую крышу;
  • толщина сэндвича 40 мм;
  • высокое качество нержавеющей стали марки AISI 439.

Минусы:

  • отсутствует изоляция перекрытия кровли, поэтому придется докупать материалы отдельно;
  • только одно крепление к вертикальным сооружениям;
  • толщина металла по всей длине трубы 0,5 мм;
  • подходит для топки углем или газом, но дровами лучше пользоваться редко, чтобы не разогреть сильно тонкие стенки.

Комплект Феррум 200 мм, 0,8мм — для мощной системы отопления

Это лучший вариант для обустройства системы отопления не только в частном доме, но и офисном здании, потому что внутренний пропускной диаметр составляет 200 мм, что способно удовлетворять потребности серьезного котла. Толщина стенки 0,8 мм имеет достаточную жесткость для долгосрочной работы.

Плюсы:

  • плотность наполнения изолятора 120 кг/м3;
  • сталь нержавеющая повышенной прочности;
  • выдерживает температуру до 700 градусов;
  • простая сборка раструбной системы;
  • герметичный внутренний шов;
  • толщина изоляции 50 мм;
  • 7 метров трубы для высокого выноса;
  • фланец для прохода через потолок;
  • большой оголовок, закрывающий не только внутреннюю трубу, но и наружную;
  • 8 плит базальтовой ваты для изоляции чердака;
  • 2 крепежа и 9 хомутов в комплекте;
  • нержавеющий экран 1х1 м.

Минусы:

  • большой наружный диаметр трубы 280 мм требует крупного отверстия;
  • цена 42000 рублей.

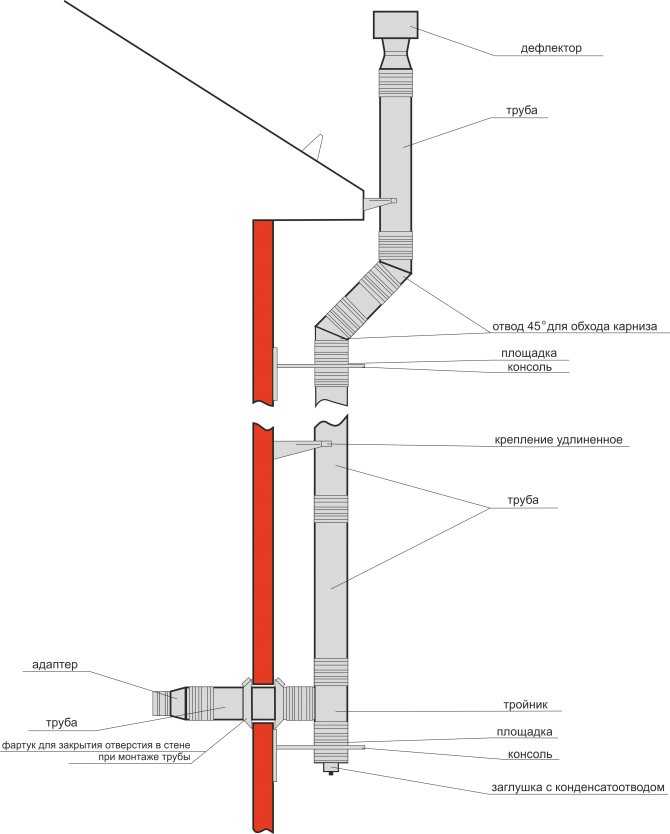

Правила установки

Осуществляя самостоятельный монтаж дымохода, где в качестве материала изготовления использована нержавеющая сталь, необходимо учитывать следующие технические нормы:

высота трубы, устанавливаемой на плоской крыше или в непосредственной близости от конька (1,5 м и менее), – 0,5 м и более;
если дымоход размещается на расстоянии от 1,5 до 3 м от конька, то параметры высоты горизонтального ребра и канала для отвода дыма должны соотноситься между собой;
важно, чтобы перекрытия здания находились со стыками труб на разном уровне;
дымоотводящие каналы могут иметь не более 3 поворотов, а диаметр цилиндрического изделия не должен быть меньше соответствующего размера выходного патрубка;
если вертикальный канал отстоит от конька больше чем на 3 м, то труба по черте своего края и линия, которая составляет 10 градусов от горизонта, образованного полосой конька, должны быть одного уровня;
необходимо, чтобы толщина стенок каналов дымоудаления различалась в зависимости от используемого оборудования: твердотопливные котлы – 1 мм, отопительные устройства на жидком горючем – 0,8 мм, генераторы тепла на газе – от 0,5 до 0,6 мм;
проход для сэндвич-трубы должен образовывать зазор в 13 см, а в области перекрытия – 20 см;
ограничение дымоходной трубы из нержавеющей стали по минимальной высоте – 5 м, а по длине горизонтального участка – 1 м.

Монтаж стального нержавеющего дымохода

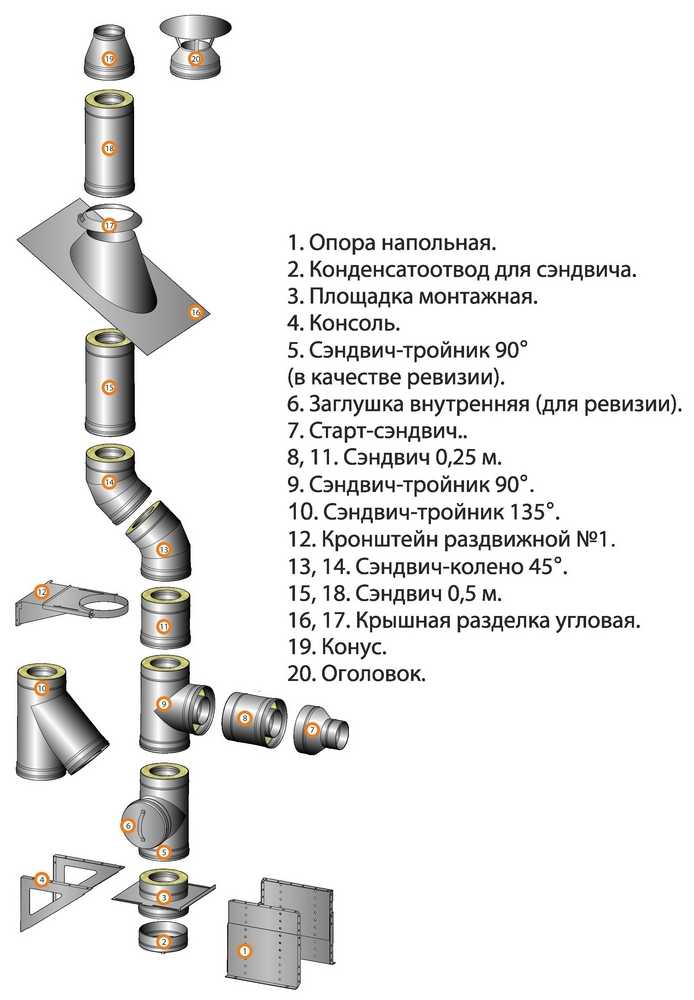

Детали для сборки нержавеющего дымохода весьма разнообразны, поэтому конфигурация канала может быть любой без вреда для силы тяги и рабочего процесса в печи. Довольно часто элементом дымоотвода становится гофрированная труба и несколько колен, помогающих избежать глобальной реконструкции стен.

Инструкция по сборке дымового канала

Дымоход из нержавеющей стали устанавливают следующим образом:

  1. На бумаге создают набросок конструкции, в котором отражают предполагаемую конфигурацию дымового канала. Затем выполняют разметку стен, указывая, где именно будет прикреплена труба. По результатам этой работы определяются с длиной конструкции и находят все детали, в том числе поворотные элементы для соединения отрезков труб. При этом не забывают о фрагменте дымохода, выходящем на крышу дома. Он должен немного подниматься над уровнем конька кровли.
  2. До сборки дымохода места соединения труб смазывают герметическим составом. Специальное средство позволит сделать сочленение деталей более надёжным.
  3. Двигаясь снизу вверх, одно звено дымохода подсоединяют к другому. Элементы стыкуют друг с другом так, чтобы верхний участок был вставлен в нижний на особую задвижку. При отсутствии этого приспособления один элемент вставляют в другой примерно на одну вторую размера внешнего диаметра.
  4. На всех стыках элементов крепят хомуты. Изготовленная конструкция фиксируется на внешней или межкомнатной стене дома через каждые 1,5 или 2 метра. Обязательному закреплению подлежат элементы, проводимые через стену, и ревизионные отделения трубы. На дополнительные кронштейны дымовой канал фиксируют в зонах расположения тройников и колен.

Видео: соединение элементов дымохода

Правила установки нержавеющей трубы

Монтаж конструкции следует выполнять, руководствуясь следующими правилами:

  • горизонтальные элементы и колена нельзя устанавливать в местах, где они будут тесно контактировать с электрическими проводами и газовыми трубами;
  • элементы дымохода запрещается соединять в месте прохождения конструкции сквозь стену;
  • фрагменты трубы, расположенные по горизонтали, нельзя делать длинными (допустимый предел — 1 м);
  • направление дымохода разрешается менять не более трёх раз;
  • диаметр выбранной стальной нержавеющей трубы не может быть меньше размера патрубка, идущего из топки печи или камина;
  • при проведении дымового канала через стену потолочное перекрытие и кровлю вокруг неизолированной трубы из нержавеющей стали принято оставлять хотя бы метр свободного пространства;
  • высота дымового канала должна составлять более 5 метров, иначе продукты сгорания топлива будет плохо вытягивать наружу;
  • стальную нержавеющую трубу принято проводить через негорючий кровельный материал, создавая просвет в 13–15 см;
  • стальной нержавеющий дымоход, устанавливаемый на открытом воздухе или в холодном здании, полагается обкладывать теплоизоляционными материалами;
  • в месте вывода дымового канала сквозь кровлю из горючих материалов необходимо смонтировать устройство, гасящее искры.

Важные принципы монтажа дымоотвода

Желая сделать работу дымохода эффективной, стоит прислушаться к некоторым рекомендациям. Во многом они касаются использования гофрированной трубы. Её можно монтировать как в доме, так и за его пределами, но лучшим местом для размещения такого изделия считается переход от патрубка печи к главному каналу.

Советы мастеров не обходят стороной и форму отверстия под трубу. Его лучше делать прямоугольным или эллипсовидным. Дырка в крыше должна находиться там, где дымовой канал смог бы пройти по центру между балками потолка и элементами несущей конструкции крыши.

Чаще всего под трубу дымохода создают прямоугольное отверстие, так как его проще вырезать и заделывать

Монтаж дымовой трубы из нержавеющей стали подразумевает обязательное проведение работ по гидроизоляции конструкции

Это важно, ведь верхний участок трубы, не защищённый от сырости, может стать виновником просачивания влаги на пол чердака

Видео: монтаж дымохода из сэндвич-трубы

Канал для выведения дыма, сделанный из нержавеющих стальных труб, хорошо справляется с возложенными на него функциями. Монтаж этой конструкции покажется простым, как лёгкая математическая задача, если знать тонкости процесса и учитывать советы мастеров.

Мобильный листогиб

Эту технику нужно выбирать особенно тщательно.

Уделите внимание таким моментам, как:

  1. Показатель мощности.
  2. Стоимость.

Важно, чтобы техника имела хороший запас мощности. В противном случае оборудование может быстро выйти из строя в условиях постоянной эксплуатации

Подбирайте модель, способную обрабатывать листы, толщина которых на тридцать или более процентов больше реально нужно.
Цена агрегатов зависит от их категории.

Рассматриваемое оборудование может быть следующих видов:

  • гидравлическим;
  • электромеханическим;
  • ручным.

Последний вариант техники не обладает механическим приводом. Она бывает двух типов: стационарной и мобильной. Для производства сэндвич труб для дымоходов лучше использовать мобильный вариант. Существуют модели, оснащенные отрезными лезвиями. Они дают возможность использовать оборудование как для прогиба заготовок, так и для их резки.

Гидравлические и электромеханические варианты характеризуются большой стоимостью. Но без них невозможно создать массовое производство. Наиболее простые модели указанного типа подходят для обработки листов стали от 1 до 1.5 мм. Более мощные аналоги применяются для работы с заготовками с толщиной до двадцати миллиметров.

Станки часто оснащают комплексом ЧПУ. Для небольшого бизнеса покупка этого оборудование достаточно накладная. Цена таких систем в среднем составляет около восемнадцати тысяч долларов. Кроме того, для работы с таким станком нужен высококвалифицированный персонал.

Трубы из нержавеющей стали электросварные

Если трубы по ГОСТ 9940-80 и ГОСТ 9941-80 предназначены для механического соединения и стыковки при сооружении различного рода металлоконструкций, то для сварных соединений лучше заказывать материал, изготовленный по ГОСТ 11068-81.

Для их производства применен специальный сплав, который при воздействии электрической дугой или высокой температурой не меняет свои свойства и не выделяет вредных токсинов.

К электросварным сталям, из которых производятся трубы данной категории относятся: 08Х18Н10Т, 10Х18Н10Т, 10Х17Н13М2Т, 10Х17Н13М3Т, 04Х17Т, 08Х18Т1 и др. Сплавы отличаются между собой плотностью металла, выраженную в г/см3. Самой плотной по своим свойствам является 10Х17Н13М2Т, менее плотной, а соответственно, более гибкой – 08Х18Т1. В последней содержится до 7,72 г/см3.

Размеры труб нержавеющих электросварных

Производство, а конкретно, габариты нержавеющих электросварных труб осуществляется согласно ГОСТ 11068-81. Габариты материала следующие:

  • материал выпускаются мерной длиной от 5 до 9 м;
  • также может иметь длину кратную мерной с припуском не более 5 мм на каждую сторону;
  • разница в весе может составлять до 10%;
  • при необходимости можно заказать производство труб немерной или нестандартной длиной в пределах от 1,5 до 9 м.

Пошаговая сборка дымохода

Разобраться, как правильно собрать дымоход, не сложно. Первое, что нужно сделать для этого – проверить комплектацию конструкции. В нее должны войти:

  • внутренняя труба;наружная труба;негорючее волокно.

Обратите внимание: все сэндвич детали имеют растянутую часть “раструб”, также называемый плюсом, а также ровную – “минус”

Это важно учитывать при сборке

Убедившись в том, что все необходимые детали у вас есть, вы можете приступить к сборке. Для этого нужно:

  • Снять защитные пленки с деталей. Если вы это не сделаете, конструкция не будет работать.Соединить между собой комплектующие дымохода по типу сборки.Проверить прочность соединений и герметичность дымохода.

Если никаких проблем не выявлено, конструкция может быть подключена к другим элементам системы отопления.

Виды стальных устройств

Дымоходы из нержавеющей стали классифицируют по различным критериям. В зависимости от формы сечения выделяют:

  • Круглые;
  • Овальные;
  • Квадратные;
  • Прямоугольные.

Наиболее востребованы на сегодняшний день круглые дымовые устройства, менее часто используются овальные, в основном для гильзования кирпичного дымоотвода. Квадратные и прямоугольные встречаются реже, так как их изготовление и установка более сложные, а в процессе эксплуатации постоянно накапливается копоть в углах конструкции, что осложняет процесс прочистки и ухода за устройством.

Также дымоходы из нержавеющей стали можно классифицировать на несколько видов в зависимости от особенностей их конструкции.

Одностенный думоходв из нержавейки

Речь идет о следующих вариантах устройств:

  • Одностенные;
  • Гибкие;
  • Утепленные трубы типа «сэндвич».

Что собой представляет дымоход из нержавеющей стали

Прежде всего, несколько слов о том, что собой представляет комплект деталей для сборки дымохода из нержавеющей стали.

Возможны три варианта:

Комплектующие из однослойного материала, толщиной от 0,6 до 2 мм, так называемые, моно-системы. Они, безусловно, дешевле, но область их применения существенно ограничена. Используются они только лишь внутри утепленного помещения, так как большая разница температур снаружи и внутри трубы приведет к абсолютно не нужному перерасходу энергоносителей, к обильному образованию конденсата в полости, скажется на общей производительности и долговечности всей отопительной системы. Единственное их достоинство – то, что внутри помещения их зачастую используют, как вторичные источники тепла – например, к ним можно смонтировать баки для подогрева воды или наружные жидкостные или воздушные теплообменники.

Однослойные и сэндвич-трубы

  • Детали из гофрированной нержавейки – они используются для создания криволинейных переходов, например, от самого отопительного прибора к жесткому участку дымохода. Однако, далеко не всегда они отличаются нужной прочностью и термоустойчивостью, и нередко инспектора контролирующих органов просто отказывают в согласовании проектов с использованием гофры.
  • Самые универсальные – комплектующие из разряда сэндвич-труб, в которых между внутренним и наружным нержавеющим покрытием проложен слой несгораемого материала, имеющего высокие показатели термоизоляции – как правило, это базальтовая минвата. Подобные элементы можно смело использовать как для внутренней, так и для наружной прокладки дымохода.

Следующий вопрос – марка нержавеющей стали. Металлический блек у всех деталей практически одинаков, а вот эксплуатационные характеристики могут значительно разниться

Поэтому при выборе обязательно стоит обратить внимание на маркировку изделий:

  • Сталь марки 430 – применяется для деталей, в наименьшей степени подверженных агрессивному воздействию. Как правило, из нее изготавливаются внешние кожуха – окружающая влажная атмосфера для нее не страшна.
  • 409 сталь – оптимально подходит для приборов, работающих на твердом топливе (для каминов, печей).
  • Сталь 316 – обогащена включениями никеля и молибдена. Это повышает ее термоустойчивость и стойкость к химическому (кислотному) воздействию. Если требуется дымоход для газового котла – то это будет правильный выбор.
  • Марка стали 304 во многом повторяет 316, но содержание легирующих добавок в ней ниже. В принципе может быть заменой аналогу, с преимуществом в более низкой цене.
  • Марки 316i и 321 являются наиболее универсальными. Температурный предел их эксплуатации – порядка 850ºC, и это в комплексе с высокой устойчивостью к кислотному воздействию и отличной пластичностью.
  • Нержавейка 310S– самый «элитный» материал, который, наряду со всеми остальными положительными качествами, отличает устойчивость к температурам до 1000ºC.

Ассортимент выпускаемых нержавеющих деталей для дымохода очень разнообразен, и способен удовлетворить потребностям практически любой проектируемой системы.

Ассортимент комплектующих очень широк

  • Прямые участки протяженностью от 330 до 1000 мм. Все они имеют специльное раструбное сопряжение, не требующее никаких дополнительных элементов.
  • Колено (отвод) 45º, применяется при необходимости изменения направления дымохода на вертикальных или наклонных участках.
  • Отводы 90º – как правило, используются для перехода от короткого горизонтального участка у отопительного прибора к основной части дымоходной трубы.
  • Тройники под углом в 45 либо 87º — устанавливаются в месте монтажа сборника конденсата либо, в случае установки двух приборов, при их подключении в единую дымоходную систему (требуется отдельное согласование контролирующих органов).
  • Ревизионные элементы дымохода – предназначены для регулярного контроля и прочистки системы.
  • Сборник конденсата – устанавливается в нижней части главного вертикального участка и служит для регулярного освобождения дымохода от скопившейся влаги.
  • Элементы верхней части дымохода – искрогаситель, колпак, гидроизоляционная юбка.
  • Можно приобрести и специальные элементы для прохождения через стену, межэтажное перекрытие или кровлю. Если подобные детали поставщиком не предусмотрены, их нужно будет изготовить самостоятельно.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Дом своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
