Заправка холодильника фреоном

Предварительные работы

Заправка начинается с подготовки оборудования и сопровождается соблюдением некоторых правил техники безопасности:

  1. Отключить холодильник от электропроводящей сети.
  2. Нельзя включать аппараты, выделяющие большое количество тепла, и курить в помещении, где проводится процедура.
  3. Прибор надо заземлить и изолировать площадь, на которой будет происходить ремонт.
  4. После спуска или закачки газа проветрить помещение в течение 15 минут как минимум.
  5. Необходимо внимательно изучить инструкцию. Производители указывают, что именно допускается заливать в холодильник. Каждый из агрегатов имеет свои особенности, о которых следует узнать перед началом работы.

Первым делом выявляют место утечки визуальным осмотром или, при необходимости, применив течеискатель. Перед запаиванием спускают фреон вакуумным насосом с трубопровода. После этого место утечки запаивают, но если повреждения велики, такой испаритель подлежит замене.

Необходимое для заправки

Самостоятельная заправка холодильника – дело трудоемкое и небезопасное. Перед началом процесса следует убедиться в наличии всего необходимого для этого:

Фреон. Чтобы выяснить, сколько нужно фреона для заправки холодильника и его наименование, необходимо просмотреть технические данные в паспорте или найти эту информацию на этикетке компрессора. Не стоит экспериментировать и пытаться заправить холодильник чем-то другим, кроме фреона, – это приведет к поломке

При транспортировке баллона следует соблюдать меры предосторожности.

Фильтр-осушитель. Его нужно заменить, если нарушилась герметичность холодильной системы

Иначе там будет скапливаться влага, которая спровоцирует еще одну поломку.

Вакуумно-насосная станция, нагнетательный насос, вакуумный насос. Эти предметы необходимы для проведения опрессовки, вакуумирования охлаждающей системы и заполнения ее фреоном. Покупка вакуумно-насосной станции обойдется дороже, чем вызов мастера по ремонту, поэтому рекомендуется взять ее напрокат.

Клапан Шрадера. С ним создается вакуум и повышенная сила напора. Автомобильный ниппель для этого не приспособлен, вместо клапана Шрадера его использовать нельзя.

Два манометра (красного и синего цвета) и три шланга (желтого, синего и красного цветов). Манометр синего цвета применяется, чтобы контролировать численные показатели атмосфер всасывания, а манометр красного – для контроля показателей атмосфер нагнетания.

Баллон с азотом. С его помощью продувают охладительную систему. При показателях в баллоне выше 6 атм для заправки требуется еще и редуктор, чтобы снизить силу напора до нужных пределов.

Очистка системы

До начала заправки систему очищают от оставшегося в ней фреона.

Для этого фильтр-осушитель зажимают при помощи игольчатого захвата и прокалывают там, где виднеется медь. Чтобы воздух в месте проведения работ не загрязнялся, газ следует стравить через трубку, выведенную на улицу через окно. После систему продувают азотом, чтобы убрать ненужную влагу.

После удаления фреона из устройства устанавливают клапан Шрадера, чтобы закачать новый.

Виды хладагента

В качестве хладагента в кондиционерах используется фреон. Он является системой охлаждения компрессора и защищает его от перегрева. К утечкам фреона приводит неправильный монтаж оборудования и его неисправности. Существует также нормированный расход фреона в период службы, он составляет до 9% в год. Нормированной утечки не бывает у оконных и мобильных кондиционеров.

Есть несколько видов фреона, которые можно применять, если нужна заправка или дозаправка кондиционера. К ним относятся:


Фреон R22

  1. фреон R22 (хладон 22) – хладагент, который используется в системах охлаждения до очень низких температур. К ним относятся различные холодильники промышленного и бытового назначения, автомобильные и морские холодильники, бытовые и производственные кондиционеры. Если есть утечка этого фреона, его пары испаряются постепенно. Положительные стороны данного вида фреона – это относительно низкая стоимость устройств, которые заправлены R22, и сервисных комплектующих для них. Устройства с таким фреоном можно заправлять частично, не используя полную заправку. Минус у хладагента R22 всего один – он негативно влияет на озоновый слой земли и поэтому не рекомендуется к применению экологами;
  2. фреон R410A – совершенно не имеет хлора и, следовательно, не разрушает озоновый слой атмосферы. Это более новое поколение хладагента, который пришел на смену фреону R22. Он быстро приобрел популярность и с успехом используется для заправки холодильного оборудования бытового и промышленного предназначения, а также различных кондиционеров. Фреон 410 состоит из двух разных составляющих. С утечкой больше 40% необходима полная перезаправка устройства. Добавление фреона в систему, в которой произошла утечка больше 40%, приведет к нестабильной работе техники, вследствие этого нарушится отношение компонентов фреона друг к другу;

  3. фреон R-407c – в своем составе содержит три разновидности фреонов, каждый из которых отвечает за свою функцию в работе. R32 – отвечает за хорошую производительность всей системы, R125 – отвечает за пожарную безопасность работы, R134а – стабилизирует общее давление в рабочем контуре. При любых пропусках этого вида хладагента, его компоненты улетучиваются неравномерно, поэтому дозаправлять такие кондиционеры нельзя. Необходимо полностью слить весь фреон и заправить заново.

Признаки утечки фреона

На течи системы циркуляции фреона приходится до 30% всех ситуаций, когда холодильник не охлаждает. При этом выявление проблем этой категории представляет собой задачу повышенной сложности. Фреон в холодильнике не имеет запаха, поэтому его утечка происходит незаметно для владельцев. К признакам разгерметизации системы охлаждения относят следующие ситуации:

  • Компрессор включает заметно чаще или работает без остановок
  • В контейнерах, на полочках и на дне камер скапливается вода
  • Температура внутри холодильника повышается, несмотря на установку терморегулятора на максимум

Чем больше разница между выставленными и реальными показателями температуры, тем больше хладагента вытекло.

Заправка системы охлаждения фреоном

Ремонт холодильника лучше доверить мастеру из сервисного центра. Однако при наличии минимальных навыков ремонта и комплекта необходимого оборудования с задачей можно справиться самостоятельно. Перед началом работы необходимо ознакомиться с принципом действия холодильного агрегата, расположением компонентов и сервисных штуцеров, а также учитывать:

  • особенности ремонта и эксплуатации сосудов, работающих под давлением;
  • назначение хладагента;
  • способ применения оборудования для заправки;
  • правила безопасности при работе с фреоном.

К сведению!

Перед выполнением ремонта следует принять во внимание, что некомпетентные действия могут привести ещё к более серьёзной поломке

Оборудование и материалы

Восполнение или полную заправку охлаждающего контура хладагентом производят специальным инструментом. Для ремонта понадобятся:

  1. Фреон. Его тип и количество указаны на информационной табличке, закреплённой на корпусе холодильного агрегата или компрессора. Следует приобрести маленький баллон нужного вещества или взять в аренду в сервисном центре большой сосуд. Во время транспортировки и работы обращаются с ним аккуратно: ёмкость находится под большим избыточным давлением.
  2. Вакуум-нагнетательная станция. Комплекс насосного оборудования, предназначенный для испытания системы давлением и полного удаления газов из холодильного контура. Покупать станцию для разового применения нецелесообразно, её также можно взять в сервисном центре на время работы.
  3. Электронные весы. Необходимы для точного дозирования хладагента.
  4. Сварочный пост или газовая горелка, а также флюс и припой для герметизации системы после ремонта или заправки. Материалы для пайки подбирают в зависимости от металла, из которого изготовлены детали контура.
  5. Течеискатель. Если система повреждена и это стало причиной испарения фреона, прибор нужен для поиска места разгерметизации.
  6. Фильтр-осушитель. Компонент холодильного контура, который обязательно меняют при заливке фреона.
  7. Клапан Шредера. Нужен для удержания в системе вакуума или давления.
  8. Ёмкость с азотом. Газ необходим для продувания и осушения компонентов.

Меры предосторожности

Замена фреона – процедура, сопряжённая с возможностью получения травм от электричества или избыточного давления газов. Когда работу выполняют самостоятельно, необходимо соблюдать ряд правил:

  • холодильное оборудование отключают, вынимая вилку из розетки;
  • при наполнении системы не используют открытый огонь;
  • стыки паяют, соблюдая правила пожарной безопасности (можно заранее подготовить средства тушения в случае возможного возгорания);
  • испытывая систему, контролируют давление среды.

Поиск утечки

Если в системе нарушена герметизация, просто заправка не устранит неисправность. Первоначально нужно определить место повреждения. В большинстве случаев внешний осмотр позволяет найти причину.

На контуре подогрева дверного уплотнителя появляются трещины и ржавчина. В местах соединения капилляров видны иней или наледь. Если утечку найти не получается, на все поверхности контура наносят мыльный раствор. Появление пузырей указывает на повреждение.

К сведению!

Для определения дефекта недоступного для визуальной диагностики необходим специальный прибор – течеискатель (галоидный, электронный или ультразвуковой).

Заправки хладагента

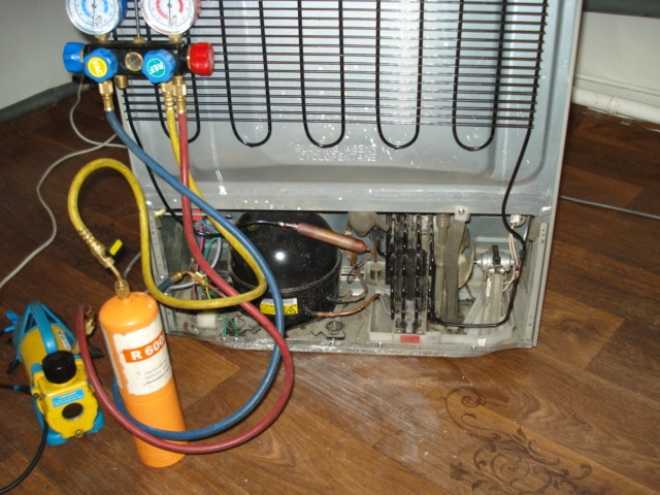

После устранения течи приступают к наполнению контура. Последовательность заправки:

  1. Клапан Шредера размещают на сервисном патрубке компрессора.
  2. Продувают контур азотом. Газ вытеснит влагу из системы. Если азот находится под давлением 10 атм и более, необходимо использовать редуктор.
  3. Меняют фильтр-осушитель. Для этого срезают старый, а с нового снимают заглушки. Вставляют фильтр в капилляр и паяют место стыка.
  4. Подключают вакуум-насосную станцию. Как правильно это сделать, указано в инструкции по её эксплуатации.
  5. Откачивают из контура воздух. Одновременно с этим удаляется оставшаяся влага. Общее время вакуумирования не менее 15 минут.
  6. Закачивают хладагент (количество зависит от типа холодильного агрегата).
  7. Герметизируют сервисный патрубок (пайкой или специальным колпачком).

Заполнить охлаждающий контур можно своими руками. Это позволит существенно сэкономить на вызове мастера

Однако важно точно знать, как выполнить ремонт, и иметь необходимое оборудование

Как запустить хладагент

Специалисты рекомендуют, если вы не знаете, как работать с газовым оборудованием, то лучше своими руками не пытаться запустить фреон. Сервисная служба устранит все неполадки и осуществит заправку. Вы можете оставаться в качестве наблюдателя.

Но если все-таки решили действовать самостоятельно, то тогда: придерживайтесь правил.

Важно вначале работ выключить холодильник. Не включать, при замене фреона, нагревательные приборы и не курить

Работы в домашних условиях нужно выполнять в изолированном помещении с заземленной аппаратурой. Внимательно следить за пайкой стыков. Помещение, после заправки вещества, хорошенько проветрить.

Ремонт холодильника

Оборудование

Заправить холодильник своими руками можно, только при правильных действиях. Хотите сэкономить на мастере, сделать все своими руками, возьмите оборудование напрокат. Покупать, мастера не советуют, потому что вложения не окупятся.

Чтобы заправить, без такого оборудования, как:

  1. коллектора и манометров;
  2. шлангов и вентилей;
  3. газового баллона, ничего не получится.

Чтобы провести такую операцию в домашних условиях, определитесь с типом газового вещества. Посмотрите на поверхность компрессора, там отображены цифры.

Инструкция

Приведенное видео подробно проинструктирует по правильному осуществлению заправки фреоном холодильника своими руками.

  1. Перед началом работы в компрессоре холодильника необходимо перекрыть два крана. Подсоединить два шланга по очереди, согласно цветам, к оборудованию. Синий шланг соединяется с заправочной трубкой. Желтый – с баллоном, где находится фреон.
  2. Проверить давление, путем припаивания штуцера к нагнетающей магистрали. Штуцер соединяется с красным шлангом.
  3. Открыть кран синего оттенка. Открывайте баллон постепенно, чтобы количество фреона при заправке равномерно наполняло нагнетатель.
  4. Чередовать включение/выключение компрессора по 30/40 секунд. Продолжая заправлять, подключить вакуумную помпу с желтым рукавом.
  5. Выключить насос с интервалом 10 минут и рукав подключить к емкости с газом.

Заправка холодильника

Старайтесь сделать четко. У компрессора не должно остаться воздуха, а только наличие необходимого количества фреона.

Проверка давления

После того, как заправили, включайте агрегат и определяйтесь с правильным системным давлением.

Помните, что при:

  • горячих капиллярных трубках и фильтрах;
  • обратной трубки покрытой инеем, станет ясно, что вы несколько преувеличили дозу фреона.

Стравите его. Включите агрегат, пусть поработает пять – десять минут, и затем проверьте трубки. При норме трубка может обмерзнуть на 10 см, там, где есть выход из корпуса холодильника.

Если все в порядке, тогда заправка считается завершенной. Трубки пережимают, отсоединяют и запаивают.

Проверка давления фреона

Как видите, заправить фреоном в домашних условиях холодильник можно. Но действуйте аккуратно и обязательно соблюдайте все техники, чтобы обезопасить себя и оборудование.  Кроме того, рассчитайте сколько нужно будет потратить средств для ремонта.

Если вы затрудняетесь заправлять фреоновый газ собственноручно, тогда обратитесь в сервис. У мастеров есть необходимое оборудование и обследуя холодильник, они скажут сколько будет стоить работа. Они быстро заправят необходимым количеством, и он будет работать, как новый.

Причины утечки фреона и диагностика неисправности

Главная причина утечки хладагента — нарушение герметичности холодильного контура. Среди причин такой ситуации отмечаются следующие:

  • Механическое воздействие. Например, повреждение при погрузке/разгрузке холодильника.
  • Выход из строя компрессора. В таком случае всегда требуется полная замена хладагента.
  • Неправильная установка отдельных элементов холодильного контура. Во время эксплуатации они могут ослабевать, а фреон начнет вытекать через образовавшиеся трещины.
  • Попадание влаги или частиц отработанного машинного масла внутрь капиллярных трубок. Использование фильтра-осушителя не решает данную проблему, поэтому требуется проводить вскрытие контура и полную замену фреона.

Он наносится на поверхность трубок и места соединений. Подается небольшое давление. В местах утечки фреон начнет пузыриться. Следует помнить, что обрабатывать мыльным раствором весь контур не рекомендуется из соображений безопасности.

Если все мероприятия не помогли установить место протечки хладагента, то используется течеискатель. Нужно знать, что отдельно взятый прибор способен определить течь конкретной марки фреона. Универсальность течеискателя заключается в том, что он поможет не только установить место утечки до заправки, но и исключить их после проведенных работ.

Помимо восстановления герметичности системы и дозаправки хладагента, нужно проверить состояние других элементов. Чаще всего выход из строя одного узла провоцирует повышенную нагрузку и быстрый износ других. Если не устранить все причины, провоцирующие нарушение герметичности, то в скором времени велика вероятность повторной поломки.

Среди дополнительных признаков, свидетельствующих о нарушении герметичности или недостаточности фреона в системе, стоит отметить следующие:

  1. Повышение температуры в камере хранения продуктов.
  2. Отсутствие или существенное сокращение перерывов в работе холодильника.
  3. Непрерывная работа компрессора.
  4. Появление конденсата.
  5. Образование неприятного запаха, который не имеет отношения к испорченным продуктам.
  6. Формирование снега или льда на испарителе.
  7. Наличие коррозии на корпусе.

Подготовка к работе, подбор нужных инструментов

Компрессор холодильника работает с определенной маркой фреона. Все данные можно прочесть на его корпусе. Производитель указывает необходимое количество хладагента.

Для проведения ремонтных работ, необходимо подготовить следующий набор инструментов:

  • течеискатель;
  • тестер;
  • вакуумный насос;
  • плоскогубцы;
  • пассатижи;
  • тиски;
  • клапан Шредера;
  • набор гаечных ключей.

Чтобы заниматься газопламенными работами, нужно обязательно использовать защитный экран.

Перед началом заправки холодильника, требуется провести несколько подготовительных операций. Необходимо удалить из испарителя остатки хладагента. Чтобы очистить систему и удалить газ, нужно выполнить определенные действия:

  • в тисках фиксируется фильтр;
  • прокалывается медный участок;
  • устанавливается новая деталь;
  • стравливается давление;
  • проводится продувка азотом (устраняется влага);
  • монтируется клапан Шредера.

Для сохранения чистого воздуха, удаление газа из помещения можно провести через открытую форточку. Для этого можно воспользоваться гибкой трубочкой.

Техника безопасности

Чтобы самостоятельно выполнить заправку аппарата фреоном, требуется соблюдать повышенные меры предосторожности. Прежде чем начинать работу, требуется подробно изучить правила обращения с газом. Только в этом случае можно гарантировать безопасность проводимых операций

Только в этом случае можно гарантировать безопасность проводимых операций.

Прежде чем начать работу, холодильник нужно обесточить. Электрический кабель обязательно вынуть из розетки. Ремонтные работы должны проводиться только с аппаратурой, у которой имеется заземление. Если его невозможно создать, все действия разрешается выполнять лишь на специальной изолированной площадке.

Технологические работы должны выполняться при постоянном проветривании помещения. Все зависит от уличной температуры. Обычно проветривание должно длиться ориентировочно 5-10 минут. Эту процедуру нужно делать обязательно, так как выходящие пары фреона способны оказывать отрицательное воздействие на человеческий организм. Профессиональные мастера рекомендуют выполнять подобные работы в специальной защитной маске.

Чтобы проводить ремонтные работы, мастера советуют приобретать необходимые материалы только у хорошо известных производителей. Они дают определенную гарантию на продукцию собственного изготовления.

Чтобы запаять стыки контура, необходимо строго соблюдать требования пожарной безопасности. Их выполнение поможет исключить возможность случайного возгорания. Перед проверкой герметичности изделия, необходимо тщательно изучить требования техники безопасности, относящиеся к холодильным системам, работающим на фреоне.

Если соблюдать все вышеизложенные правила, ремонтные работы не повлекут за собой никаких последствий. Они будут проходить в максимальной безопасности.

Роль фреона в работе холодильника

Фреон (хладон) является важной частью охлаждающей системы. Он представляет собой газ, не имеющий цвета и запаха

Он необходим для передачи тепловой энергии. В холодильниках используется хладгент из-за его особых свойств. Фреон имеет следующие качества:

  • Легко переходит из сжиженного состояния в газообразное (фреон имеет низкую температуру кипения).
  • Постоянно циркулирует по системе, состоящей из внутреннего и наружного контура, поглощая тепловую энергию. Жидкое вещество попадает в трубки, расположенные в камере холодильника и забирает рассеянную в воздухе тепловую энергию.
  • Отдает тепло в окружающую среду. Подобное становится возможным, благодаря прохождению через испаритель и компрессор. Здесь газообразный хладон переходит в жидкое состояние. Постоянное повторение цикла приводит к снижению температуры воздуха во внутреннем пространстве холодильника.

Газ перемещается по запаянным трубкам. При случайной утечке он не представляет существенной опасности для здоровья человека. В промышленности используется 16 типов хладона, для каждой марки устройства подходит свой тип хладагента. Вид газа указывается на корпусе компрессора. Кроме фреона, в холодильниках используются и некоторые другие охлаждающие вещества.

Когда нужна заправка

Физических признаков утечка фреона не имеет. При выходе газа в окружающую среду не появляется какой-либо запах. Заправляется холодильник в случае изменения температуры воздуха в камере. Чем больше разница между нормальным и существующим показателями, тем большая утечка хладагента произошла.

Причины утечки

Утечка хладагента может возникать по следующим причинам:

  • Механическое воздействие на компрессор или холодильный контур. При повреждении трубок газ вытекает в окружающую среду, из-за чего холодильник начинает работать некорректно.
  • Поломка компрессора. В таком случае практически всегда требуется замена фреона в холодильнике. Даже если хладагент сохраняется в контуре, он все равно становится непригодным.
  • Низкое качество трубок, по которым перемещается охлаждающее вещество. Износ элементов системы приводит к разгерметизации контура.
  • Неправильная установка капилляров. Со временем места соединений ослабевают, хладагент вытекает через возникающие зазоры.
  • Загрязнение трубок. Если капилляры засоряются из-за замерзания проникающей в контур влаги, выполнить ремонт несложно. Иногда к загрязнению приводит накопление частичек выгоревшего моторного масла. Фильтр не улавливает эти вещества, они остаются в трубках и препятствуют нормальной циркуляции хладагента.

Что нужно знать о хладагенте?

В качестве хладагента в современных сплит-системах обычно используют фреон. Это газообразное вещество, которое при сжатии переходит в жидкое состояние. Проходя по внутреннему контуру устройства, фреон поглощает тепловую энергию. В наружном блоке он отдает тепло окружающему воздуху.

Важная часть системы – компрессор, который постоянно взаимодействует с хладагентом, сжимая его до жидкого состояния. Если фреона в контуре слишком мало, оборудование будет работать с перегрузками, что почти наверняка приведет к его скорой поломке.

Крепления наружного блока вполне способны выдержать дополнительную нагрузку, поэтому электронные весы и баллон с хладагентом удобнее всего поставить прямо на корпус

Следует отметить, что стоимость компрессора может составить больше половины цены за новую сплит-систему. Поэтому, обнаружив недостаток фреона в системе, нужно проверить компрессор и выполнить заправку как можно скорее.

Если производительность кондиционера упала, он стал медленнее охлаждать помещение, скорее всего, пора проверить количество хладагента в контуре.

Об утечке фреона может также свидетельствовать обмерзание наружной трубы контура. Очень часто хладагент вытекает из-за разгерметизации системы. Но даже если никаких поломок нет, а монтаж кондиционера выполнен правильно, в течение года количество газа может уменьшиться на 8-10%.

Если кондиционер безупречно работал в течение нескольких лет, обслуживание сплита проводилось в соответствии с рекомендации производителя, а потом агрегат стал охлаждать помещение недостаточно быстро, скорее всего, нужна дозаправка.

Но не всегда возможно просто долить в систему небольшую порцию хладагента. Некоторые виды этого материала нужно полностью удалять из контура, а затем заполнять его новым фреоном.

Обморожение концов медной трубки и конденсат на ней – это явный признак того, что в системе недостаточное количество хладагента

Чаще всего современные кондиционеры заправляют фреоном марок R-410А и R-407С. Последний представляет собой смесь из трех разных хладагентов. Именно эту марку нельзя добавлять к остаткам вещества в системе. Компоненты состава испаряются с разной скоростью, поэтому при утечке пропорции изменяются.

Это не относится к фреону марки R-410А – более современной версии, которая применяется в последних моделях сплит-систем. Составы R-407С и R-410А не наносят вреда окружающей среде, в отличие от фреона R-22. Он представляет собой состав прошлых лет, использование которого не рекомендуется из-за вреда для озонового слоя.

Чем безопаснее фреон, тем он дороже. Но использовать ради экономии неподходящую марку фреона нельзя. Сведения о том, какой именно хладагент необходим для конкретного прибора, указаны в его техпаспорте, а также на шильде, прикрепленном к корпусу наружного блока.

Как заправить кондиционер

На самом деле выполнить процесс заправки можно и самостоятельно.

  1. Баллон с хладагентом необходимо взвесить.
  2. Далее открыв вентиль можно дать газу свободно перемещаться в трубопровод кондиционера.
  3. Вентиль закрывают тогда, когда необходимое количество фреона уйдет из баллона.

По советам тех же специалистов, систему кондиционера лучше немного не дозаправить, чем закачать в нее излишек фреона. Дело в том, что излишнее количество, будет мешать хладагенту переходить из жидкого состояния в газообразное, он просто не будет успевать трансформироваться.

Более сложным процессом заправки является заправка необходимого количества с ориентиром на температуру. В этом случае к вентилятору подносят термометр, который должен показать величину, соответствующую показателю в паспорте.

Если температура находится в пределах 5-8 градусов, то это говорит о том, что в блоке стоит достаточно мощный компрессор. Само устройство работает нормально и хладагента в системе достаточно для ее эффективной работы.

Но это действие абсолютно неприменимо к инверторному устройству. В нем компрессор напрямую зависит от тепловых нагрузок, которые испытывает, поэтому его мощность постоянно имеет разную величину.

Вред фреона и его влияние на озоновый слой

Хладагенты, которые используются в бытовой технике, являются негорючими и безвредными для людей.

Фреоны R-12, R-22 чаще всего используется в промышленности. Хладон-22 относится к веществам 4-го класса опасности, по шкале «вредности». При значительной концентрации эти фреоны  вызывают у человека сонливость, спутанность сознания, слабость переходящую в возбуждение. Может вызвать обморожение при попадании на кожу в жидкой фазе.

Новые фреоны (R134A, R-404, R407C, R507C,  R410A и др.) безопасны для человека и окружающей среды, поэтому все ведущие производители климатической техники используют именно эти марки фреона.

Причиной уменьшения озона в стратосфере и образование озоновых дыр является производство и применение хлор- и бромсодержащих фреонов. Попадая после использования в атмосферу, они разлагаются под воздействием ультрафиолетового излучения Солнца. Высвободившиеся компоненты активно взаимодействуют с озоном в так называемом галогеновом цикле распада атмосферного озона.

В связи с пагубным влиянием озоноразрушающего фреона R22, его использование в США и в Европе  год от года сокращается, где с 2010 года официально запрещено применять этот фреон. В России также запрещен импорт холодильного оборудования, в том числе кондиционеров промышленного и полу-промышленного класса. На замену фреону R22 должен прийти фреон R410A, а также R407C.

Подписание и ратификация странами ООН Монреальского протокола привело к уменьшению производства озоноразрушающих фреонов и способствует восстановлению озонового слоя Земли.

Для измерения «вредности» фреонов была введена шкала, в которой за единицу был принят озоноразрушающий потенциал фреона R-13, на котором работает большинство старых холодильников. Потенциал фреона R-22 равен 0.05, а новых озонобезопасных фреонов R-407C и R-410A — нулю. Поэтому к настоящему времени большинство производителей, ориентированных на европейский рынок были вынуждены перейти на выпуск кондиционеров, использующих озонобезопасные фреоны 407C и R-410A.  Для потребителей такой переход означал повышение как стоимости оборудования, так и расценок на монтажные и сервисные работы. Это было вызвано тем, что новые фреоны по своим свойствам отличаются от привычного R-22.  Новые фреоны имеют более высокое давление конденсации — до 26 атмосфер, вместо 16 атмосфер у фреона R-22. Таким образом, все элементы холодильного контура кондиционера должны быть более прочными, а значит и более дорогими.

Озонобезопасные фреоны не являются однородными, то есть они состоят из смеси нескольких простых фреонов.  Например, R-407C состоит из трех компонентов — R-32, R-134a и R-125. Это приводит к тому, что даже при незначительной утечке из фреона сначала испаряются более легкие компоненты, изменяя его состав и физических свойства. После этого приходится сливать весь ставший некондиционным фреон и заново заправлять кондиционер. В этом отношении фреон R-410A является более предпочтительным, поскольку он является условно изотропным, то есть все его компоненты испаряются примерно с одинаковой скоростью и при незначительной утечке кондиционер можно просто дозаправить.

Роль фреона в работе холодильника

Если компрессор некоторые считают сердцем холодильника, то хладагент можно считать его кровью. Без достаточного количества этого вещества не сможет работать никакое холодильное оборудование.

Бесцветный и не имеющий запаха газ необходим для перемещения тепловой энергии.

Фреон легко переходит из жидкого состояния в газообразное при относительно невысоких температурах. Контур, по которому он циркулирует, состоит из двух частей: внутренней и наружной.

Жидкий хладагент поступает на внутренний контур холодильника и поглощает частички рассеянной в воздухе тепловой энергии, превращаясь при этом в газ.

Затем он перемещается на внешний контур, проходит через компрессор и испаритель, отдает тепло окружающему воздуху и возвращается в жидкую форму.

Цикл повторяется снова и снова, в результате в камере холодильника воздух становиться все холоднее, а решетка задней стенки постоянно выделяет тепло.


Для заправки холодильника фреоном понадобится заправочная станция, набор специальных инструментов и материалов, а также баллон с хладагентом

Эти свойства фреона используются и в других устройствах, таких как кондиционеры, тепловые насосы и т.п. Газ циркулирует по герметично запаянному контуру.

Он не представляет большой опасности для здоровья людей даже при полной утечке вещества из обычного бытового холодильника.

Всего в промышленности используют 16 видов этих насыщенных фторсодержащих углеводородов.

Для заправки конкретной модели холодильника подходит какая-то одна марка фреона, обычно она указана прямо на корпусе компрессора.

Как заправить холодильник своими руками?

После подготовительных мероприятий, можно приступать к работе. Заправить домашний холодильник фреоном своими руками можно в несколько этапов:

К сервисному патрубку компрессору присоединяется клапан Шредера. Через него будут проводиться все газообразные вещества;
Первоначально нужно произвести опрессовку контура воздухом при помощи насоса. Это делается во избежание утечек через неплотности трубок. Сохранение давления при закачке свидетельствует о герметичности системы, а если этот уровень падает – необходимо найти повреждения трубки и запаять их;
Следующий этап – продувка контура азотом. Газовый баллон подключается к клапану Шредера. Продувка позволяет удалить влагу из трубок перед заправкой;
Затем нужно поменять фильтр-осушитель на новый. Для этого старый фильтр срезается с конденсатора и на его место монтируется новый. К новому осушителю нужно подключить капиллярную трубку и тщательно запаять место соединения

Важно сделать это быстро, чтобы в систему не проникал воздух и влага.
Подключение оборудования к вакуумной станции. К его левому входному отверстию подводят клапан Шредера, установленный на компрессоре, центральный подключают к фреоновому баллону, правый – к насосу.

Важным этапом работ является продувка и вакуумирование контура рефрижератора. От него зависит работоспособность прибора в будущем и качественная заправка

  • Затем осуществляется вакуумирование контура, то есть откачка азота из трубок. При этом из него также удаляются остатки жидкости. Не стоит торопиться закончить с процессом вакуумирования, контур нужно очищать в течение 15-20 минут.
  • Баллон с хладагентом перед заправкой нужно взвесить на точных весах. В процессе наполнения контура следует отслеживать по весу количество вещества, поступившее в холодильник. Весы должны давать максимально точные показания вплоть до граммов;
  • Чтобы закачать систему, нужно открыть вентиль с хладагентом и проследить по весу, когда трубки будут полностью заполнены. Точное количество вещества указано в инструкции к прибору;
  • По завершению работ, следует отключить клапан Шредера и запаять сервисный патрубок компрессора.

Техника подключения оборудования на заключительном этапе работ по заправке контура охладителя хладагентом

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Дом своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
