Каминная топка: инструкция. инструкция по установке и эксплуатации каминной топки

Особенности стеклянных дверей для чугунных топок

Как уже было сказано выше, для установки в топочную камеру стеклянной дверцы, обычное стекло не подойдет. Оно должно обладать высоким жаростойким индексом.

Главной задачей такого стекла является защита дома от пожара, ведь камин всегда представляет собой повышенную пожаробезопасность. Как бы ни был красив и романтичен процесс розжига камина и любование открытым пламенем, всегда есть риск возгорания от малейшей искры.

Стеклянная дверца чугунной топки

Установка такого стекла в чугунную топку требует определенных знаний и навыков.

Главное отличие жаростойкого стекла для топки от обычного каленого стекла заключается в литейном расширении при нагреве. На нем не образуются трещины, сколы при эксплуатации

Приобретая стекло для чугунной топки, обратите внимание на его максимальную температуру. Материал в 600 градусов выдержит длительный срок, но вот если на него будет воздействовать температура в 750-800 градусов, то такое стекло не выдержит и нескольких часов

На эксплуатационные свойства стекла для топки влияет вид топлива. У каждого вида топлива – свои технические характеристики и максимальная температура сгорания. Это нужно учитывать перед покупкой и установкой.

Стеклянная дверца чугунной топки

Чтобы продлить срок эксплуатации стекла для топки, необходимо придерживаться основных мер безопасности:

Нельзя заливать пламя водой в камине. Резкий перепад температуры может сказаться на технических характеристиках стекла.
Нельзя применять жесткие абразивные вещества при чистке дверцы и топочной камеры. Сама царапина не нарушит технические характеристики стекла, но в месте ее образования будет быстрее собираться сажа, закрывая обзор.
На срок службы влияет и правильная установка дверцы. Если нарушена тяга в камине и на стекло постоянно воздействует пламя, то долго такая дверца не выдержит, из какого бы прочного жаростойкого стекла она не была произведена.

Технология кладки корпуса

Нетрудно догадаться, что каждый мастер начинает работы по своей личной схеме, в которой дана пошаговая инструкция. Мы опишем наиболее популярную из них.

Несколькими слоями кирпича с правильными формами выкладывается постамент. Он имеет полость, которая будет служить зольником, однако основная порция воздуха поступает через зазор между стенками камина и топочным отделом.
Не проявляйте спешки в работе, так как на данном этапе требуется особая степень аккуратности. Следует после монтажа очередного ряда проверить горизонт. Кантовать кирпичи можно киянкой. Сразу убираются лишние фрагменты раствора.
Зольник перекрывается четвертым рядом полностью, но как обеспечить опору для кирпичей над пустотой? Ответ заключается в применении уголков, которые накладываются параллельно, эти уголки будут поддерживать кладку. Подпилив болгаркой каждый кирпич, выстраивают основание, на которое мы будем устанавливать изделие. Не забывайте про уровень, проверьте его.
Перед тем как установить своими руками каминную топку, дайте кладке немного подсохнуть, возможно, придется еще вносить некоторые изменения. У любого чугунного камина должна быть каминная полка, это горизонтальная поверхность, которая носит декоративный характер. Полку можно выпилить из куска керамогранита. Грани ее соприкосновения со стеной заглубляются, обеспечивая дополнительную опору. Теперь все готово для продолжения работы.

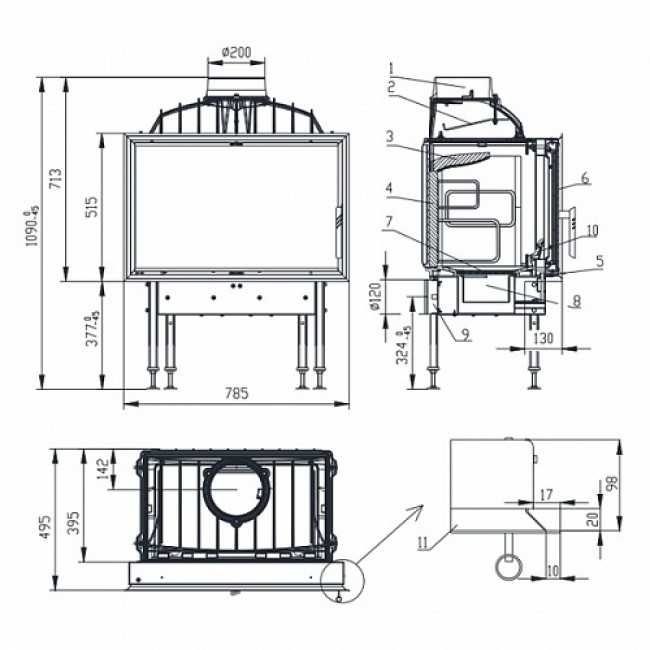

Установка готового очага

Сама установка чугунной топки ничего сложного не представляет. Площадь соприкосновения корпуса топки и плиты обрабатывают термостойким герметиком или клеем. Топку нельзя придвигать вплотную к стене. Несколько раз измерьте расстояние от задней стенки камеры до стены дома с одной и с другой стороны. Равенство показателей говорит о том, что конструкция получается прямой и симметричной.
Все стыки, которые образует установленная топка и каминная полка, заделываются гипсовым раствором. Облицовка чугунной топки сводится к тому, что вокруг нее выкладывается обрамление из кирпича. Как и ранее, уровень при кладке соблюдать обязательно. Сверху на кладку пристраивается еще одна аналогичная плита. Рекомендуется под нее нанести побольше клея, так как с его помощью, возможно, придется регулировать нужный уровень. Остатки клея сразу убираются.
Выкладывая облицовку, можно применить творчество. Если крайние кирпичи с каждым рядом сильнее выдавать вперед, то получится карниз по периметру портала, а некоторые облицовочные кирпичи уже специально для этого подготовлены, их останется просто уложить в последнем ряду.

Конструктивные особенности и принцип работы

Дымоход для камина представляет собой вертикальную конструкцию на основе трубы круглого сечения, которая подсоединяется к отводящему патрубку топки камина и выходит через кровлю наружу.

Работа дымохода основана на силе тяги, которая возникает из-за разницы давлений в верхней и нижней части конструкции. В верхней части трубы дымохода, находящейся над поверхностью кровли, воздух более разрежен, что создает область низкого давления. За счет этого отработанные газы естественным образом выходят из дымохода наружу.

Конструктивные особенности дымохода камина зависят от типа печного оборудования. Современный камин в помещении – это не обязательно ниша в стене дома. Это может быть отдельно стоящая печь открытого или закрытого типа, работающая на дровах, угле, торфе и даже топливных брикетах. От размера камина, его расположения и конструкции зависит устройство дымохода.

Установка печи

На подготовленное место ведется монтаж печи. Оборудование поступает с документацией и необходимыми деталями для установки. Основную сложность представляет поэтапное формирование дымохода:
Направление трубы может быть горизонтальное или вертикальное. Выход идет через стену или потолок.
Применяются двустенные трубы, между которыми должна быть проложена базальтовая вата. Ведется сборка системы труб дымохода и рассчитывается месторасположение отверстия в стене или потолке.
К верхней части корпуса монтируется труба дымохода.
Для регулировки тяги устанавливается шибер.
В случае расположения трубы под углом используется полуотвод.
К потолку крепится лист металла. В нем изготавливается отверстие, равное диаметру трубы.
Пропускается сквозь него дымоход, а в свободное пространство (с боков) вставляется базальтовая вата.
Если выход дымохода планируется в стену, то снаружи крепится тройник. В него вставляется вертикальная труба и он фиксируется хомутами к стене дома. Снизу монтируется дифлектор для сбора мусора.

Виды дымоходов для камина

Анализ различных видов каналов дымоотведения позволяет выяснить, какой дымоход лучше для домашнего камина. Сооружения могут отличаться как по конструкции, так и по материалу изготовления, причем второй фактор является решающим.

Следовательно, при выборе схемы отталкиваться нужно от материала, ну а выбор материала для строительства зависит от нормативных требований и пожеланий владельцев дома.

Вариант #1 – керамический

Если позволяют средства, это первый вариант, на который нужно обратить внимание. Производители, используя популярные схемы возведения каминов, продумали изготовление всевозможных деталей, поэтому для строительства можно приобрести готовый комплект

Конечно, количество деталей может быть различным – в зависимости от формы и размеров сооружения.

Чем еще положительно отличаются керамические дымоходы:

идеально гладкой поверхностью внутренних стенок;
быстрым нагревом и медленным остыванием;
устойчивостью к температуре до +900-1000 °С;
компактностью по сравнению с другими конструкциями;
сроком службы до 50 лет.

К недостаткам относят значительный вес, из-за которого приходится устраивать монтажную площадку или специальный фундамент.

Также многих смущает высокая стоимость блоков и услуг по их установке

Действительно, при монтаже деталей необходимо соблюдать осторожность, пользоваться специальным клеем и на последнем этапе использовать отделку из жароустойчивых материалов

При выборе лучше ориентироваться на зарекомендовавшее себя марки: Hart, Tona, Ecoosmose, Schiedel, Effe2.

Вариант #2 – кирпичный

Кирпич – традиционный, можно сказать, даже древний материал. За века придумано множество технологий строительства различного вида печей и каминов, и сегодня есть возможность применять лучшие из них.

Важен и раствор для кладки, главное назначение которого – обеспечить плотное, герметичное соединение между кирпичами. Обычный цементный раствор не подходит. Необходимо замешивать раствор из песка, цемента и извести (5:2:1), которые противостоит высоким температурам, не растрескивается и не крошится раньше времени.

При выполнении кладки следует следить за тем, чтобы раствор из швов не выступал во внутреннюю часть. Гладкость трубы – одно из главных условий длительной и беспроблемной эксплуатации. Подробнее о кирпичных дымоходах ниже.

Вариант #3 – стальной

Если температура газов в канале дымоудаления не превышает + 400 °С, можно использовать стальные дымоходы. Современные трубы из жаропрочной антикоррозийной стали легче керамических аналогов и подходят практически для всех модификаций каминов и печей. Возводить дополнительные площадки или фундаменты для металлических труб не нужно.

Устанавливать и соединять стальные детали легче, чем возводить кирпичную кладку или монтировать хрупкую керамику. Их можно вставлять внутрь старых кирпичных дымоходов, производя гильзовку.

Условно стальные дымоходы делят на 2 категории:

простые «горячего» типа, без теплоизоляции;
сэндвич-трубы, состоящие из трех слоев – между двумя слоями металла вставлена теплоизоляция.

К теплоизолирующему материалу предъявляются особые требования. Он не должен выделять опасные для жизни человека продукты во время нагревания, иметь минимальную теплопроводность и не гореть. В строймаркетах можно приобрести готовые комплекты сэндвич деталей и собрать сэндвич-дымоход своими руками. А можно сделать заказ под частный проект.

Стоимость дымохода нельзя назвать бюджетной, но она себя оправдывает.

Вариант #4 – стеклянный

Красивый стеклянный дымоход привлекателен не только внешне. Он изготавливается из прочного закаленного стекла, обладающего инертностью к химическим воздействиям, которые характерны для продуктов горения.

Кроме того, идеально гладкие стенки препятствуют осаждению копоти в больших количествах, в результате дымоотвод приходится чистить гораздо реже.

Недостатками стекла являются дополнительные требования к утеплению и изоляции, специальная технология сборки (сложность в создании герметичных соединений), возможность образования конденсата.

Если сравнивать дорогие стеклянные и керамические дымоходы, то вторые выиграют и по техническим характеристикам, и по эксплуатационным качествам в целом.

Посмотрев обзор труб из различных материалов вы так и не смогли определиться, что лучше всего подойдет именно вам? Тогда советуем посмотреть другую нашу статью, в которой мы привели важные критерии выбора дымоходной трубы, на которые следует ориентироваться в конкретных условиях.

Возведение дымохода

Предварительно нужно представить себе общую картину обустроенного дымохода. В принципе, отвод дыма из чугунной топки осуществляется через металлическую трубу. Но она имеет неэстетичный вид, поэтому будет спрятана под корпусом, который можно сделать из гипсокартона.

От отверстия для дымохода в топке проводим вертикальную линию до самого потолка. На полученном уровне выпиливаем прямоугольник 70х50 см в потолке. Полученное отверстие снаружи обрамляем металлическим профилем. Крепим профиль и к стене параллельными вертикальными полосами по краям отверстия. Два профиля опускаем вниз и с внешней стороны отверстия. вы, наверное, догадались, что осуществляется сборка каркаса.

Строительство дымохода

Труба дымохода состоит из трех частей. Первая часть идет от топки и входит в чердачное помещение, вторая – от чердака на улицу, а третья обеспечивает нужную высоту дымохода.

Сначала вставляем первую часть трубы, для того чтобы она крепилась на определенном расстоянии от стены, используют специальные хомуты со вставкой. Полость внутри корпуса отделывают листами минеральной ваты или другим теплоизоляционным материалом, желательно с одной фольгированной плоскостью. Теплоизоляция дымохода обеспечивает надежную защиту от пожара и повышает эффективность работы камина. Из подобного материала выполняется заделывание отверстия на потолке, но не стоит его прижимать вплотную к трубе. Снаружи корпус дымохода можно зашить термостойким гипсокартоном. Он легко кроится и крепится к профилю на саморезах. Не забудьте вверху каркаса сделать прорезь и установить декоративную решетку для вентиляции.
Вторая часть трубы тоже закрыта каркасом. Выполняется он по аналогичной технологии. Место сочленения двух труб следует обработать специальным жаропрочным клеем. Вентиляционное отверстие в корпусе дымохода на чердаке выполняется внизу.
Установка третьей части требует особого внимания. Если провести некачественное уплотнение при прохождении трубы через кровлю, то протекание крыши во время дождя или таяния снега обеспечено. В качестве герметизирующего вещества можно использовать битумные мастики. Уплотнитель не только препятствует попаданию воды в чердачное помещение, но и служит изоляционной защитой кровли.

Остается провести финишную отделку

Правила безопасности при топке камина

Камин является интересным элементом декора для любой комнаты. Но не стоит забывать, что все, где присутствует огонь, должно быть максимально безопасным. При топке камина следует придерживаться нескольких обязательных правил:

Нужно проводить постоянный осмотр топочного отверстия и дымохода, оценивая их целостность и степень загрязнения. Если камином используется очень часто, на стенках воздуховода образуется много копоти и сажи. Из-за этого тяга дымохода ослабевает, и дым начинает частично просачиваться в комнату. При высокой концентрации углекислого газа в помещении существует опасность отравиться веществом или угореть.
Розжиг должен осуществляться постепенно. Необходимо сначала использовать легковоспламеняющиеся материалы, такие как небольшие поленья, опилки и старые газеты. И только после того, как они достаточно прогорят, добавлять топливо для большего жара.
В процессе эксплуатации камина заслонка, регулирующая тягу в камине, должна быть приоткрыта.
Нельзя бросать в камин мусор, крашеные поленья или подливать горючие жидкости. Дым от таких веществ токсичен, что может спровоцировать отравление.

Казалось бы, если в камин положить как можно больше топлива, пламя будет гореть ярче и тепла будет больше. Но это далеко не так. Все тепло уйдет в трубу. Топливо будет гореть также как при меньшей закладке. Также стоит помнить, что если доверху забить топку твердым топливом, могут повредиться стенки камина, что в лучшем случае сократит срок эксплуатации печи, а в худшем – приведет к пожару

Поэтому желательно использовать топливо для камина с осторожностью, следуя определенным правилам

Топливник камина

Камеру, в котором будет гореть топливо (дрова), делают чаще всего из стали или чугуна. Внутреннюю часть надо обкладывать шамотным кирпичом, иначе обычный кирпич долго не протянет.

Принцип действия камина:

положить бумагу для розжига и дрова на колосниковую решетку;
если камин с топкой закрытого типа, то мощность горения регулируется шибером (заслонкой), а если камин с открытой топкой, то интенсивность горения создается количеством и качеством дров (дуб при горении выделяет больше тепла, но и угарного газа тоже много);
по мере наполнения зольника золой, ее необходимо очищать;
дым и угарный газ должны эффективно удаляться через дымоход, тяга должна быть хорошая, некоторые даже ставят дымоход с принудительной вытяжкой, то есть с вентилятором.

Чем отличаются дорогие чугунные каминные топки от дешевых

Качество металла выше.
Лучше подгонка частей. Например, люфт при закрывании дверей. В дешевых вариантах дверку надо приподнять, прижать. В дорогих закрывается легко.
Соединение деталей чугунных топок. В дешевых — герметик, затем затянуты винты в местах крепления. В дорогих проложены уплотнительные шнуры, затем затянуты винты. Шнур значительно дороже и надежнее.
Степень герметизации стекла и дверок. Если в дешевых надо все тщательно отслеживать, в дорогих оно идет «по умолчанию».
Качественная футеровка.
Продуманная форма топки, более высокий КПД (80-85% вместо 60-75%).
Подача воздуха для горения с улицы. Причем для длительного горения он идет не через зольник (в дешевых моделях), а подается сверху. Поэтому в дорогих каминных топках часто нет зольника и чистить их надо раз в 1-2 недели, а не каждый день. Просто от дров остается небольшая кучка пепла. Нет углей и даже нет золы. Совсем небольшой мягкий остаток.
Внешний вид.

Вроде немного, но эти «мелочи» влияют на работу камина в большой степени. Если вам удастся найти бюджетную модель с хорошей герметизацией, можно будет ее смело брать. Если же нет, ищите в среднем ценовом диапазоне. Тут больше вероятность отыскать требуемое.

Инструменты, необходимые для возведения камина

Для того, чтобы выложить камин, ни на что не отвлекаясь в процессе работ, следует запастись набором основных необходимых для этого инструментов и приспособлений, к которым относятся:

Печной молоток. Состоит из ручки и стальной насадки. С одной стороны насадки находится обух, с другой – лопатка-кирочка. С ее помощью осуществляется раскалывание и отескакирпича для придания ему необходимой формы. Так как данное действие предполагает нанесение по инструменту ударов разной силы, то лучше запастись двумя печными молотками.
Кельма. Представляет собой лопатку для нанесения и выравнивания раствора.
Уровень. Используется для проверки горизонтальности поверхности кладки. В некоторых случаях уровень может быть приспособлен и для проверки вертикальных поверхностей.
Отвес. В том случае если вертикальность поверхности кладки нельзя проверить уровнем, используется обычная нитка с грузиком, называемая отвесом.
Большая емкость. В ней будет замешиваться раствор для кладки.
Сито. Песок для раствора нуждается в предварительном просеивании.
Стремянка. Кладка верхних рядов требует нахождения мастера на возвышении.
Рулетка. Строительные работы неизбежно сопряжены с измерением длины.

Порядовка, отражающая особенности той или иной отопительной конструкции позволяет значительной упростить процесс кладки. Определившись с видом желаемого камина, нужно лишь найти соответствующую схему-порядовку, подготовить необходимые материалы и инструменты и можно смело приступать к строительству. Правда, стоит учитывать различные уровни сложности возведения разных каминов и трезво оценивать свой уровень мастерства в этой области.

Нюансы выбора устройства

мощность очага может колебаться в пределах одного – семи киловатт. И чем больше этот показатель, тем выше будет теплоотдача отопительной конструкции, а огонь и сам его столб выше,
объем топливного бака может варьировать от пятидесяти миллилитров до девяти литров. Если вы выбираете очаг с большой емкостью, то должны знать, что топливо все равно нельзя оставлять в приборе, поэтому выгоднее использовать очаг со средним объемом топлива,
материал для горелки – используется хорошая «нержавейка», толщина которой составляет три – пять миллиметров,
горелка с двойным контуром станет надежной защитой лишней траты тепла, а также поможет проконтролировать уровень топлива. Так, если налить большой объем горючего, то его излишки подадутся во второй контур и будут применены только после того, как будет израсходована жидкость в первом.

объема стальной топливной камеры

Самый важный этап

Все готово к тому, чтобы начинать разжигать камин. Этот процесс считается изюминкой, так как требует определенного навыка и выдержки. Многие любители скептически относятся к современным средствам автоматического розжига, считая его неестественным. Однако не каждый способен зажечь дрова «с одной спички». Поэтому следует выполнять все рекомендации, которые начинаются со способов укладки дров:

Если розжиг камина производится не впервые, то не следует удалять с колосниковой решетки всю золу, оставшуюся с предыдущего использования. Небольшой ее слой служит отличной теплоизоляционной защитой. Она защитит корпус камина от перегрева и не даст холодному воздуху через зольник проникнуть в топку.
Любая растопка камина начинается с укладки дров. Классический способ подразумевает накладывание на мелкие ветки или лучины более толстых. Постепенно дровяная пирамида образуется поленьями большего диаметра. Самое главное – оставлять достаточно пространства между слоями, чтобы обеспечить доступ воздуха.

Подготовка к розжигу огня

Альтернативным способом служит обратная укладка. Она заключается в том, что на низ кладутся толстые поленья. Перпендикулярно им размещаются дрова потоньше. Чередуя направление расположения и уменьшая диаметр дров, приходим к тому, что сверху окажется мелкая растопка. В результате огонь будет двигаться сверху вниз. Такой способ дает эффект закрытой топки, то есть, длительное горение дров, а значит и большее выделение тепла.
Перед тем как разжечь камин, необходимо еще раз проверить тягу. Если в помещении достаточно прохладно, тяга может отсутствовать по причине холодного и сырого воздуха в дымоходе. Чтобы камин не дымил, когда вы будете осуществлять розжиг, нужно открыть задвижку прямого хода в трубе и прогреть воздух, используя старую газету. После появления тяги можно начинать растапливать камин. Убедитесь в том, что поддувало или дверца зольника открыта.
Разжечь дрова удобно бумагой. Сверните ее в рулон и подожгите спичкой. Затем поднесите к дровяному колодцу и подсуньте между ним и слоем старой золы. Когда дрова начнут самостоятельно гореть, придется закрыть стеклянный экран, если таковой имеется, чтобы искры не летели за пределы пространства, ограниченного топкой.

Красивое пламя в топке

Дымоход

Дымоход классического камина строится из кирпича, но есть и варианты дымохода из металла. В последнее время дымоходы делают из керамики. Для их установки потребуется дополнительно изучить способы монтажа.

Правила безопасности при монтаже камина:

Особое внимание следует обратить на заливку фундамента. Он должен быть сделан с большим запасом прочности
Вес стандартного камина с кирпичным дымоходом и кирпичной топкой, как правило, больше одной тонны

Поэтому здесь очень важное правило: не строить камин на одном фундаменте с домом. То есть, фундамент под печь, камин должен быть отдельным

Это связано с тем, что фундамент дома проседает из-за большой разницы температуры на улице, и поэтому нельзя допустить, чтобы фундамент камина сдвинулся. Если это произойдет, то швы кирпичной кладки могут открыться, а это источник попадания угарного газа в жилое помещение.
Основание печи необходимо делать из жаропрочного кирпича — шамотного. Можно использовать обычные кирпичи, но тогда поверх них на основание должен быть уложен лист толстого железа или асбестовый лист. Основание из шамотного кирпича или металлического листа должен выступать не меньше, чем на 50 сантиметров с каждой стороны по периметру. Это защитит пол от случайного попадания уголька. Вы наверное знаете, что некоторые дрова «стреляют», в процессе горения от них отлетают горящие угольки. Это еще одна причина того, что закрытый тип камина безопаснее.
Вертикальный дымоход проходит через потолок, поэтому это место надо обвести противопожарным материалом — асбестом. Если камин строится в углу комнаты, то надо защитить две стены теплоизолирующим материалом. Некоторые делают кирпичную кладку между камином и стеной, некоторые используют асбестовые листы.
Обрамление, облицовка, как оформить камин, это дело вкуса. Кому-то нравится ровные края, однотонный цвет, кому-то шероховатая поверхность по душе. Сейчас часто оформляют камин декоративным камнем.

Одним из главных устройств камина является топка или топливник. Частью задней стенки топки является, так называемый, каминный зуб. Он не дает пролетать пламю напрямую в трубу, а являлся преградой и рассекал огонь. КПД камина зависит от топливника, дымохода, тяги, топлива.

Подготовка инструментов и материалов

Для самостоятельного изготовления камина требуется следующий набор инструментов:

Мастерок;
Молоток каменщика или резиновая киянка;
Зубчатый и обычный шпатель;
Ведра для замешивания раствора;
Перфоратор;
Шуруповерт;
Строительный миксер или дрель с соответствующей насадкой;
Строительный уровень;
Водяной уровень;
Отвес;
Рулетка;
Карандаша или маркер;
Болгарка;
Устройство для резки плитки.

Перечень необходимых материалов выглядит следующим образом:

Красный печной кирпич марки М-200;
Облицовочный кирпич;
Стальные уголки сечением 50х50 мм;
Стальные полосы размерами 50х5 мм;
Саморезы с широкими шайбами;
Пластиковые дюбели для саморезов;
Жаростойкая кладочная смесь;
Термостойкая мастика;
Цемент марки М500 и песок;
Теплоизоляционный фольгированный материал в виде плит;
Миниритовая плита (требуется для обустройства камина в деревянном здании);
Керамическая плитка или керамогранит;
Профили UD и CD для гипсокартона;
Листы гипсокартона;
Набор декоративных решеток для вентиляционных окон;
Жаростойкий герметик.

Осмотр дымохода

Дымоход, забитый сажей, никогда не будет иметь хорошую тягу.Сажа и деготь на внутренних поверхностях уменьшают проходное сечение трубы и препятствуют свободному движению дымовых газов. После длительного простоя печи в рыхлой саже скапливается влага, и тяга не установится до тех пор, пока она полностью не испарится. Кроме того, такие отложения часто приводят к возгоранию внутри дымовой трубы, погасить которое практически невозможно. Поэтому перед тем как разжечь камин, нужно убедиться в том, что дымоход готов к работе.

Если труба прямая, для осмотра можно воспользоваться зеркалом. Если она изменяет свое направление, то в месте поворота должен быть ревизионный люк. Также необходимо убедиться в целостности дымохода – отсутствии щелей на стыках.

Прочищать дымоход нужно перед началом и в течение отопительного сезона. Наиболее эффективный способ удаления отложений – механический. Ершик, соответствующий диаметру, трубы удалит все загрязнения с внутренних стенок.
