Правильное расположение розеток в квартире

Где установить розетку в ванной: о зонах, их размерах

В ванной комнате допустим лишь монтаж розеток, оснащенных специальными крышками, но при включенной в разъем вилке защита снижается, потому даже такое устройство допустимо устанавливать не везде.

Для удобства помещение делят на зоны – 0, 1, 2, 3.

Зоны электробезопасности в ванной комнате

Зона №0 – внутренняя часть душевой, раковины, ванны. Здесь запрещается монтировать любые электроприборы, имеющие напряжение 220В. Разрешены лишь влагозащищенные с рабочим напряжением до 12В.

Чаша ванны или душевой поддон – наиболее опасные зоны для применения бытовых электроприборов

Рядом с раковиной запрещена установка розеток любого типа

Светильники рядом с зеркалом должны быть подвешены не ближе 60 см от поверхности раковины

Стоит заметить, что такие розетки должны быть оборудованы заземлением

Важно учитывать, что правила зон справедливы лишь до высоты 2,2 м. от поверхности пола

Скучная плитка в отделке ванной комнаты

Люди часто боятся огромного выбора всевозможных плиток для ванной комнаты и решают, что лучший выбор для ванной комнаты: классическая белая плитка 10 на 10 см. Скучно, но зато верно.Такая плитка может показать только одно: упущенная возможность выразить себя, показать свое чувство вкуса и просто отсутствие интереса к своему жилищу. Мы видели такую плитку даже в домах очень богатых людей. Потрудитесь, сделайте ванную комнату яркой и интересной, это не будет стоить вам дополнительных денег. Всё, я имею в виду абсолютно всё будет смотреться лучше, чем белая плитка 10 на 10 см. Мы живем всего 1 раз, не упускайте момента! Если вы потерялись в выборе плитки для ванной комнаты, то лучшем вариантом для вас будет руководствоваться уже готовыми дизайнерскими решениями и выбирать плитку на основе фотографий дизайна ванных комнат. Помните, что даже самая красивая плитка не сможет помочь вам при неправильной установке.

Разновидности распределяющих устройств

Водорозетки делятся:

  • на одинарные, используемые для подключения 1 водопроводной линии;
  • сплошные двойные, применяемые для подсоединения 2 труб;
  • двойные, объединенные общей планкой.

Фитинги изготавливают из цветных и черных металлов, пластика, сплавов. Пристенные разновидности классифицируются так:

  • обжимные;
  • резьбовые;
  • опрессовочные;
  • самозакрепляющиеся.

Каждый тип имеет свои положительные и отрицательные качества.

Обжимной тип

Устройство закрепляют с помощью цанги, представляющей собой втулку, которая используется для фиксации цилиндрических элементов. Деталь устанавливают между внешней и внутренней частями, что обеспечивает герметичность. К положительным качествам обжимных водорозеток относятся:

  • приемлемая цена;
  • увеличенный срок эксплуатации;
  • простота установки;
  • широкий ассортимент форм и размеров;
  • герметичность;
  • возможность демонтажа с повторным использованием.

Обжимной тип закрепляют с помощью цанги.

Резьбовые розетки

Стыковку устройства с трубой выполняют с помощью резьбы. Такое соединение герметично, не зависит от рабочих температур, держится в любых условиях. Важным элементом конструкции считается качественная резьба. Прочность устройства определяется и материалом.

Резьбовые фитинги хороши:

  • длительным сроком службы;
  • простотой монтажа и обслуживания без использования специальных инструментов;
  • надежностью работы, увеличенной герметичностью;
  • устойчивостью к механическим воздействиям.

Водорозетки с опрессовкой

Устройства подключают к системе водоснабжения методом пайки с помощью специального приспособления. К положительным качествам фитинга с опрессовкой относятся:

  • минимальное количество элементов;
  • небольшие размеры;
  • устойчивость к механическим воздействиям;
  • совместимость с любыми типами сантехнических приборов;
  • большой срок службы;
  • надежность и герметичность;
  • удобная высота;
  • приемлемая цена.

Водорозетки с опрессовкой устойчивы к механическим воздействиям.

Недостатками считаются невозможность повторного использования, потребность в применении специального оборудования при установке.

Самофиксирующие устройства

Появившиеся недавно самофиксирующиеся фитинги разборные, универсальные, их легко установить. Такие водорозетки могут быть демонтированы и использованы повторно.

Установка розеток в ванной комнате: нормы

Перед установкой розеток важно правильно выбрать места для их установки. Обязательно нужно соблюдать правила электробезопасности:

  1. Заземление. Оно отвечает за безопасность и предусмотрено во всех домах нового образца. Заземление нельзя выводить в ванную, в металлические трубопроводы, оно выводится только на входной щиток с автоматическими выключателями.
  2. Автоматы. Они устанавливаются в квартирах, где мощность подключаемого оборудования велика – например, при установке стиральных машин и водонагревателей.
  3. УЗО. Устройство с защитным отключением советуется установить в санузле на всю проводку. УЗО сработает на любые минимальные утечки тока и отключит подачу электричества полностью.

Важно отметить, что ванных не требуются клеммники со скрутками и другими соединителями проводов. Влагостойкие электрические розетки подключаются при помощи трехжильных кабелей с двойной изоляцией

Каждый из проводников имеет собственную маркировку. При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам

Влагостойкие электрические розетки подключаются при помощи трехжильных кабелей с двойной изоляцией. Каждый из проводников имеет собственную маркировку. При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам.

Высота установки для стиральной машины: правильное расположение

Обязательные условия к подключению стиральных машин:

  • подключение выполняется только к исправной проводке через трехжильный медный кабель;
  • внутри ванной устанавливаются только специальные розетки с защитой от попадания воды.
  • обязательно нужно соблюдать технику безопасности;
  • розетка должна быть с заземлением и со встроенным УЗО.

Грамотно брать место размещения розетки. Прибор должен быть расположен на значительном расстоянии от источников воды, рядом со стиральной машиной и в удобном для доступа месте.

В ванной комнате электророзетки для стиральных машин ставятся на высоте не менее 60 см от пола.  Обычно выбирается расстояние в 100 см при средней высоте машин в 85 см. Розетку для удобства эксплуатации ставят над машиной. Также они должны размещаться не ближе 60 см от объектов, являющимися источниками воды.

Высота над раковиной для влажных помещений

Розетка в ванной должна располагаться на расстоянии не менее 60 см от раковины, оптимальным значением является 100 см. Также устройство должно быть оснащено защитной крышкой, чтобы внутрь не попадали брызги воды. Для дополнительной защиты изделие можно установить в нишах, за перегородкой или в подвесных шкафах. Для раковин со столешницей можно сделать прибор со скрытым модулем, который будет спрятан в столе.

На какой высоте расположить розетку для фена в ванной комнате

Ванная комната это не просто наличие душевой кабины или умывальника, это место, где можно высушить и уложить волосы феном, воспользоваться электробритвой, высушить полотенца. Для маломощных приборов, таких как фен, плойка, оптимальным расположением будет высота в 100 см. Расчет нужно проводить так, чтобы провода при использовании не были внатяжку.

Места установки точек подключения

При выборе места размещения точки подключения ключевое значение имеет не столько близость к «запитываемому» бытовому прибору, а скорее удаленность от источников влаги и высота относительно уровня пола. В совместном санузле есть всего 1-2 таких безопасных места.

При выборе места точки подключения ориентируются на такие параметры:

  1. Все электророзетки для подключения бытовой техники размещают на высоте не менее чем 60 см от уровня пола. Такое требование объясняется тем, что в случае прорыва труб и обильных протечек минимизировать контакт с электричеством, который может спровоцировать возникновение экстренной ситуации.
  2. Относительно объектов, являющихся источниками воды или брызг, розетки размещают, выдерживая расстояние в 60 см. Такое решение также снижает риск попадания влаги на подключенный прибор, делая его эксплуатацию более безопасной.

При определении высоты установки розеток следует руководствоваться принципом «чем выше, тем лучше».

Качественный ремонт в квартире еще не является гарантией того, что в прекрасный момент не хлынет поток из общей трубы, либо не прольется «водопад» от соседей, живущих этажом выше. Поэтому некоторые специалисты рекомендуют обустраивать силовые гнезда на высоте в 130 см от уровня пола.


Чистая, лишенная примесей вода является достаточно сильным проводником электричества, но присутствие в ней сложных химических соединений и солей дополнительно повышает ее проводящие свойства

При проектировании проводки в санузле следует руководствоваться пунктом 7.1.47 действующего ПУЭ.

Согласно ему помещение делят на 4 зоны:

  • Красная зона – именуемая как нулевая, расположена в пределах умывальника, ванны и в районе душевой кабины. В ней нельзя размещать никакие розетки.
  • Первая зона – непосредственно над или под душевой кабиной, чашей ванны, захватывая площадь радиусом 0,6 метра. Допускает установку оборудования, необходимого для работы сантехники, мощностью в пределах 12 В. Розетки в этой зоне быть не должно.
  • Желтая или вторая зона – размещается через 60 см, в ней подключают водонагревательные приборы. Розетки устанавливать также нельзя.
  • Зеленая или третья зона – от зоны «2» расположена на расстоянии в 2,4 м. В ней располагают все розетки стандарта IPX4 и бытовые агрегаты, «запитываемые» от сети, подключенные через УЗО с заземляющим контактом.

Розетки не допускается размещать на холодных стенах, на поверхности которых скапливается конденсат.


Установку розеток и различных устройств управления можно производить только в наименее опасной третьей зоне санузла при условии соблюдения требований ПУЭ

Розетки, используемые для подключения стиральной машины в санузле, должны соответствовать следующим требованиям:

  • Корпусы влагозащищенных розеток снабжают защитными крышками, предупреждающими проникновение влаги.
  • Внутренняя часть устройств изолируется плотными резиновыми прокладками, которые минимизируют вероятность возникновения искры между контактами.

Уровень защиты влагозащищенных розеток определяется маркировкой «IP». Чем выше цифровой показатель, тем надежнее устройство. Так, модели класса «IPX1» предохраняют только от небольших брызг, а «IPX4» – не боятся даже прямого попадания водных струй.

Обозначение «IPXY» указывает на класс защиты от влаги («Y») и пыли («X»); для установки в санузлах параметр «Y» должен быть не ниже 4 класса

На каком расстоянии устанавливают в комнате

Разберем европейские, советские варианты монтирования разъемов, узнаем высоту от пола.

Евростандарт установки

Этот термин стал популярным после внедрения определения «евроремонт». Некоторым пользователям удобно следующее расположение розеток и выключателей:

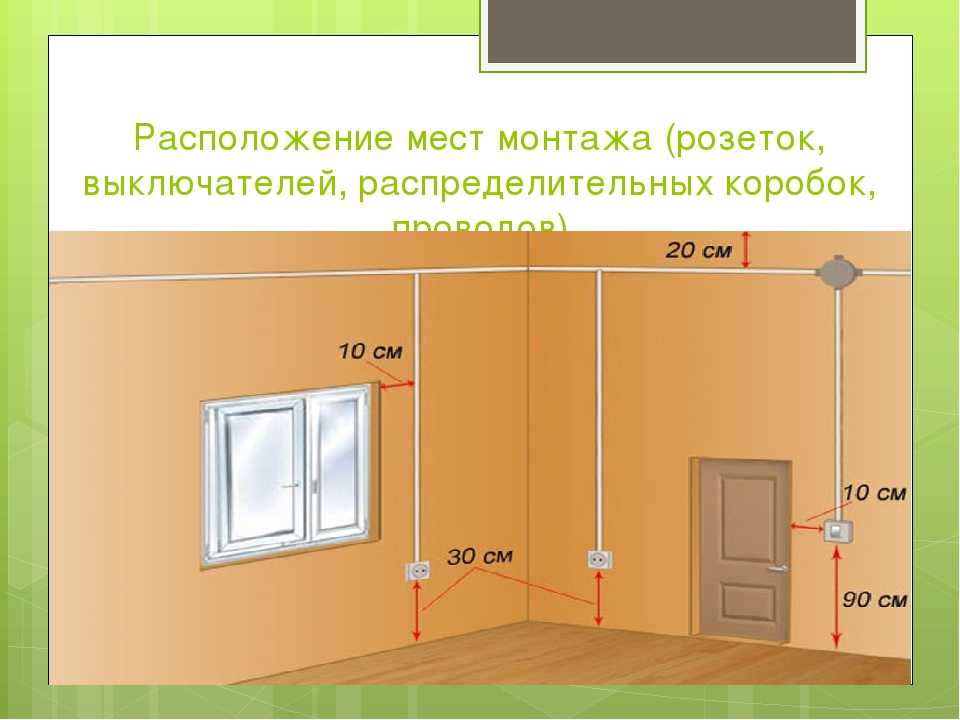

  • выключатели на расстоянии 90 см от поверхности пола (проходя мимо и не поднимая руки, человек фиксирует освещение в помещении);
  • монтирование электроисточников на высоте 3 см от пола (на таком расстоянии можно спрятать провода и удобно пользоваться бытовыми приборами).

При выборе евророзеток нужно знать, что диаметр штырей и длина между ними больше, чем у российских моделей. Сила тока импортных устройств равна 10-16 ампер, российских – не более 10. Поэтому в такие разъемы можно вставлять более мощные приборы.

Советские стандарты

Раньше розетки фиксировали на высоте 90 см от пола, выключатели – на расстоянии 160 см. Эти показатели ничуть не хуже евростандарта и имеют ряд преимуществ:

  • вилку можно вставить в электроразъем, не нагибаясь;
  • маленькие дети не достают до разъема, поскольку он установлен на высоте;
  • такое нахождение удобно для техники, которую не требуется постоянно включать в сеть (кондиционеры).

Минимальная высота от пола

Правила по устройству электроустановок и проектированию жилых сооружений не содержат четких требований к расположению розеток и выключателей касаемо напольного покрытия, стен и других элементов.

В Правилах Устройства Электроустановок зафиксировано, что расстояние от устройств и газопровода должно быть выше 50 см. В ванной можно размещать на расстоянии 60 см от раковины.

На какой высоте устанавливаются штепсельные розетки

В СП указано, что электроустановки нужно монтировать в любом месте на высоте до 1 метра.

Не указывается расстояние от розеток для подключения электроплит и кондиционеров. В школах, ДДУ ставят на высоте 180 см от пола. Рекомендуемая длина от напольного покрытия составляет 1 метр.

Высоту и расстояние определяет владелец помещения. В некоторых случаях действуют правила:

  • розетки размещают не ближе полуметра к газопроводу;
  • на кухне и в ванной электроустановки ставят на расстоянии выше 60 см от поверхности пола, водопровода.

Штепсельные разъемы в домах должны быть защищены специальным устройством, которое закроет к ним доступ при вытянутых вилках.

После завершения монтажа разъемов для электрических приборов и выключателей ПУЭ указывает о необходимости проведения работ касаемо электроизмерения. Они позволят выявить нарушения, возможные неполадки и полностью обезопасить процесс использования в повседневной жизни.

Для грамотного и удобного размещения разъемов и выключателей сначала рекомендуется определить, в какую сторону открывается дверь. Затем расставляют выключатели со стороны ручек на дверных полотнах. Делают это на расстоянии от 80 см до 1 метра в зависимости от роста проживающих.

Размещение электроустановок связано с разновидностью помещения:

  • в длинном коридоре, на лестничном проеме монтируют источники в начале пути и конце;
  • в гостиной и спальне комфортно, когда выключатели расположены при входе в комнату и рядом с диваном, кроватью, чтобы упростить процесс пользования освещением.

Длину электроустановок от пола нужно выбирать с учетом того, из какого местоположения они будут доступны. К примеру, при входе в комнату выбирают высоту 90 см, рядом с креслом, кроватью – 60 см, чтобы было удобно дотянуться рукой.

Керамическая плитка

В настоящее время облицовка внутренних стен керамической плиткой – это один из самых распространенных и востребованных видов отделки. Это отличный и надежный материал, который также экологически чистый, не боится влажности, температурных перепадов и больших нагрузок механического характера.

Пошаговая инструкция по облицовке стен керамической плиткой

Как правило, этот процесс проводят сверху на подготовленной поверхности стены. Здесь не играет роли, из чего возведена стена – из кирпича, железобетона или блоков. Если же стена кирпичная, то перед укладкой плитки проводят штукатурные работы. Следует отметить, что штукатурку в этом случае наносят не в 3 слоя, как обычно, а всего лишь в 2 – обрызг и грунт. А вот накрывку в виде финишного отделочного слоя под плитку ни в коем случае не наносим, так как керамика сама по себе и есть облицовочным материалом с функцией выравнивания.

Начинать процесс облицовки внутренних стен плиткой следует от пола. Если у вас еще не готов пол, то установите рейки по всему периметру отделываемых стен, и они будут играть роль отправной точки при монтаже. Если проблем с полом нет, то установка реек не требуется.

Установка керамической плитки возможна по двум схемам. При первой требуется использование маячков, а вторая нет. По первой схеме следует работать, когда помещение само по себе больше, а вот в ванной комнате, туалете или на кухне это не пригодится.

Устанавливать плитку из керамики следует  с нижнего угла, если вы работаете по второй схеме. Но для начала вам нужно буде отбить одну вертикальную линию. Для этого в верхнем углу комнаты вкрутите саморез, и повесьте на него отвес, по которому будет проведена линия и будет образным маяком. Можно начать укладку первого ряда.

Специалисты советуют

Обращайте внимание и на расход раствора. Не нужно замешивать сразу много смеси, так как уклада плиточки достаточно долгий процесс, а за это время раствор может легко потерять свои уникальные качества и высохнуть

При использовании раствора на клеевой основе следует наносить его не только на плиточку, но и на стену. С раствором цементного вида все куда проще – его нужно наносить только на плиточку.

Специалисты советуют укладывать плитку на половину площади м2, то есть сначала выкладывать плиточку в 1 ряд на длину 0,5 м, а далее второй ряд по такому же алгоритму, и все остальные. Если по дизайн проекту описана укладка плитки шовным способом, то для этого нужно использовать крестики из пластика. Когда работы будут окончены, эти крестики можно достать, а швы затираем мастикой.

Хотя обе схемы между собой похожи, но есть и различия: укладка плитки по маякам требует от мастера опыт и знания, а значит, сложнее в выполнении. Например, установка маяков производится только по единой схеме. Это значит, что на каждую стену нужно развесить по маяку, причем сделать так,  чтобы они были во всех плоскостях. Далее натягиваем между них нить на вбитых штырях. Нить покажет вам тот уровень, по которому вы и будете производить укладку. К слову, этот шнур называется причалка.

Как видите, процесс укладки все-таки сложный, а еще он связан со многими материалами и отдельными специфичными инструментами, для которых нужны специальные навыки работы.

Установка

Монтаж розеток в ванной комнате с нуля должен производиться, основываясь на рекомендациях:

  • перед установкой линия оснащается отдельным автоматом для аварийного отключения;
  • каждая розетка имеет отдельное подключение с обособленным проводом;
  • розетка комплектуется кабелем заземления и оснащается крышкой;
  • располагаться прибор должен не ближе 60 см от источников воды;
  • монтаж проводится без ремонта, поэтому розетка должна быть оборудована отдельным кабелем, который подключен к распределительному щитку через автомат.

Для установки потребуются следующие инструменты:

  • индикатор для измерения напряжения;
  • отвертка крестовая;
  • нож или специальный инструмент для удаления изоляции;
  • уровень;
  • дрель;
  • плоскогубцы.

Затем начинается процесс монтажа. Условно он разделяется на 4 главных этапа:

  1. Сверление отверстий, в которые устанавливаются дюбели. Они нужны для закрепления устройства.
  2. Затем подготавливают проводку. Наконечники очищают от изоляционного слоя при помощи ножа или специального инструмента для очистки.
  3. После проводят установку болтов в подготовленные отверстия. Затем соединяют с розеткой и прикрепляют ее в коробку к стене на дюбели. Влагостойкие приборы оснащены готовыми отверстиями, которые оборудованы резиновыми заглушками. В них и подсоединяется проводка перед подключением к электросети.
  4. Финальным шагом будет установка корпуса на отведенное место и подача электричества.

Если будет устанавливаться встраиваемая розетка, то на первом этапе нужно проделать отверстие в стене по диаметру коробки. После чего ее нужно установить на гипсокартонную стену при помощи специальных винтов и подключить провода.

Установка дополнительной розетки производится по схожему алгоритму, но с небольшим отличием. Выделяют 2 способа подводки кабеля:

  • проведение новой линии электрокабеля от щитка, установка отдельного защитного автомата;
  • установка трансформатора, в этом случае заземление осуществляется от ближайшей электроточки.

Остальные шаги такие же, как при первоначальной установке. При установке дополнительного оборудования приходится делать дополнительные отверстия в облицовочном покрытии, для этого используют специально предназначенные сверла и коронки.

При монтаже следовать технике безопасности:

  • монтаж проводится в обесточенной квартире;
  • провода проверять индикатором перед подключением;
  • нельзя допускать контакта с оголенными проводами.

При выполнении простых правил установки можно самостоятельно подключить розетку в ванной комнате без особых усилий.

Розетки в ванных помещениях можно и нужно устанавливать.

Для соблюдении требований безопасности устанавливаются электророзетки только в третьей зоне комнаты на определенной высоте и отдаленности от источников воды, со степенью защиты IPx4 и выше, они должны быть оборудованы заземлением, установлен автомат или УЗО для отключения электроэнергии в случае утечки тока

Выбор розетки производиться с учетом подключаемых к ней приборов и их суммарной мощности. Для мелких бытовых приборов: плойка, бритва, можно использовать розетки на 8 А. Для мощных устройств, таких как стиральная машина и водонагреватели, потребуются розетки на 16 А. Соблюдая приведенные требования по установке и монтажу, любой человек без специальных знаний и умений сможет самостоятельно подключить прибор.

Требования к розеткам

Как говорилось вначале, проблема обусловлена наличием в ванной воды. Она опасна не только в жидкой фазе, но и как пар: тот конденсируется на стенах и уже в виде капель может проникнуть к контактам. В результате возможен удар пользователя электротоком либо авария с выходом прибора из строя.

Для обеспечения безопасной эксплуатации принимаются меры не только на уровне розеток, но и всего участка электросети в целом. Они прописаны в ПУЭ-7 и ГОСТ Р 50571-7-701-2013.

Электропроводка

Согласно ПУЭ, розетки в ванной подключаются через УЗО. Этот аппарат защиты обесточивает цепь при обнаружении токовой утечки.

Токовая утечка возникает в таких случаях:

  • пользователя ударило током;
  • замкнуло фазу на заземленный металлический корпус прибора (опасность электротравмы);
  • контакт токоведущих частей с трубопроводом, арматурой и прочими заземленными металлическими конструкциями (опасность пожара).

Главная характеристика УЗО — уставка тока утечки. Ввиду высокой влажности в рассматриваемом помещении розетки и приборы здесь подключают через защитное устройство на 10 мА.

Но при наличии мощных потребителей, например, водонагревателей, возможны ложные срабатывания. Тогда ставят менее чувствительное устройство — на 30 мА. Выключатель с более высокой уставкой тока утечки не защищает от электротравмы — это противопожарные разновидности.

Также ПУЭ рекомендует подключать силовую часть в ванной через разделительный трансформатор. Последний обеспечивает гальваническую развязку, чем снижается вероятность электротравмы. Но дело в том, что для нагрузки хотя бы в 112 кВт, а такая мощность не является редкостью даже для современного фена, требуется трансформатор весом до 10 кг.

УЗО для розеток в ванной комнате

Потому такой способ подключения почти не применяется. Обязательным является заземление, потому разводку к вышеупомянутым потребителям осуществляют 3-жильным проводом. По требованию ПУЭ силовая часть ванной представляет собой отдельную группу. Она подключается к щитку собственным кабелем и защищается отдельными автоматом и УЗО.

Своей линией подключают и мощные электроприемники (стиральная машина, водонагреватель).

Разделение на зоны

ГОСТ Р 50571.7.701-2013 выделяет в ванной несколько зон, обозначаемых цифрами от 0 до 2 и описанных в п.п. 701.32–34 данного документа. Чем выше цифра, тем дальше расположена зона от источника брызг и тем менее жесткие требования предъявляются к электроточкам.

В старой редакции выделяли еще 3-ю зону шириной 2,4 м. В новой все требования, характерные для этой части, распространяются на всю область за 2-й зоной.

Характеристика области применения:

  1. зона 0. Находится внутри ванны или душевого поддона. При отсутствии поддона ограничивается высотой в 10 см. Здесь допускается размещение только низковольтного электрооборудования (12 В) во влагозащищенном исполнении;
  2. зона 1. Занимает пространство под раковиной, над ванной и т.д. Установка розеток здесь не допускается. Прочие приборы — только при условии принадлежности к 5-му классу влагозащиты (с характеристикой IPX5);
  3. зона 2. Полоса шириной 60 см, охватывающая 1-ю зону. Размещать розетки здесь тоже нельзя. Разрешается установка нагревателей, вытяжек и светильников, включающихся при помощи шнурка;
  4. территория снаружи 2-й зоны. Здесь можно монтировать штепсельные розетки 4-го класса влагозащиты (IPX4). Они снабжены подпружиненной откидной крышкой. При необходимости включить прибор пользователь поднимает крышку и вставляет вилку в разъем. Некоторые компании выпускают розетки, где класс влагозащиты даже с открытой крышкой и вставленной вилкой остается высоким. Пример — Legrand Plexo (IP66).

Сверху каждая зона ограничивается отметкой в 2,25 м. Если 2-я зона подходит впритык к стенкам, монтировать розетку в ванной комнате не допускается. Кроме того, в пронумерованных зонах (с 0-й по 2-ю) нельзя монтировать распределительные коробки. Здесь можно прокладывать только цельный кабель.

Если розетка расположена в нише или за перегородкой, где исключено попадание на нее брызг, наличие крышки не требуется.

Система уравнивания потенциалов

Металлические корпуса приборов и прочие элементы из металла, расположенные рядом с электрооборудованием, подвергаются воздействию магнитных полей. В результате в них наводится потенциал той или иной величины.

Система уравнивания потенциалов

Если пользователь одновременно прикоснется к двум элементам с разным потенциалом, его ударит током. Во избежание этого устраивают систему уравнивания потенциалов: прокладывают стальную полосу и замыкают на нее все упомянутые элементы.

Требования ПУЭ и другие нормативы

Ванную комнату делят на зоны, которые указывают на допустимость или недопустимость установки в них электрооборудования. На рисунке ниже изображены кратко схематически эти зоны и расстояния до элементов санузла – ванной, раковины и пр. Подробнее о них читайте в ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения.

Зоны ванной комнаты по электробезопасности:

  • 0 – это непосредственно там, где есть вода (раковина, поддон душевой кабины и т.д.).
  • 1 – окружает предыдущую область, обычно это прилегающие стены.
  • 2 – находится на расстоянии 60 см, а для душевой кабины и подобных емкостей не прямоугольной формы в радиусе 60 см от краёв зоны 0.
  • 3 – условно безопасная. Находится за пределами второй, то есть более чем 60 см от умывальников и прочего.

Более подробное описание вы можете найти в выше указанном ГОСТе. А что нам говорят требования ПУЭ? Для этого перейдем к пункту ПУЭ 7.1, и рассмотрим некоторые выдержки из текста:

7.1.40 описывает требования к прокладке проводки. В нём говорится о том, что допустима как открытая прокладка кабелей, так и скрытая электропроводка. Допустимая температура их изоляции должна быть не менее 170 °С.

7.1.47 описывает допустимость установки тех или иных изделий в санузле, в соответствующих зонах (таблица составлена по тексту из оригинала):

Не пропустите: Виды электрических щитов. Электрический распределительный щит: монтаж и сборка

Зона Класс защищенности Что может использоваться
IРХ7 электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны;
1 IРХ5 только водонагреватели
2 IРХ4 (IРХ5 для общественных мест) водонагреватели и светильники класса защиты 2
3 IРХ1 (IРХ5 для общественных мест) Всё остальное

*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48 рассматривает возможность установки штепсельных розеток в ванной комнате вообще. В нём идёт речь о том, что в общественных душевых розетки устанавливать нельзя, но в ванных комнатах квартир или гостиничных номерах можно устанавливать только в 3 зоне, по ГОСТ Р 50571.11-96. При этом они должны быть подключены через разделительные трансформаторы (что не удобно и дорого в большинстве случаев), или через УЗО и дифавтоматы с током срабатывания не больше 30 мА. Также электроустановочные изделия устанавливают на расстоянии не меньше чем 0,6 метра от дверей душевой кабины.

Итак, подведем итоги, где установить розетки в ванной комнате и как подключить по ГОСТу?

По нормам ПУЭ и ГОСТ они должны быть подключены через УЗО с током срабатывания не больше 30 мА, располагаться не ближе 60 см от дверей душевой кабины и находится в 3 зоне. При этом проводка может быть скрытой и открытой. Распределительные коробки размещайте на таком же удалении, а еще лучше за пределами ванной комнаты.

Также отсюда следует, что расположение электроточек выбирается только согласно зонам. При этом не регламентируется, на какой высоте от пола или какое расстояние от потолка допустимо. Устанавливайте их так, чтобы было удобно подключать и отключать электроприборы. Также предусмотрите возможность попадания брызг или потоков воды на электроприборы и их разъёмы для подключения – она должна быть исключена.

Это значит, что и у умывальника в ванной комнате также запрещена установка розеток. Нужно выносить их в зону 3, т.е. на 60 см от него, а если ближе, то использовать в таком случае изделие обязательно с защитой IPx4, то есть с защитной шторкой. Отличным примером является серия качественных накладных электроустановочных изделий Legrand Plexo:

Ни над раковиной, ни под ней не стоит устанавливать даже такие защищенные изделия, так как вы не можете предвидеть куда потечет вода, если где-то повредятся элементы водопровода. Выполнение требований ПУЭ – это ваша безопасность.

Подробнее о степени защиты IP вы можете узнать, перейдя на статью, на которую мы сослались.

Скрытая инсталляция

В этом варианте основная сложность заключается в подготовке посадочного гнезда. Необходимо высверлить или выдолбить углубление, в которое будет установлен блок розеток. Кирпичная стена легко поддается коронке с алмазным напылением. Железобетонные панели представляют большую сложность, дополнительно приходится применять бур перфоратора.

Подрозетник устанавливается в полученное глухое отверстие. Для надежности производится фиксация при помощи раствора алебастра или дюбель гвоздей. Дальнейший процесс установки достаточно прост и не представляет каких-либо сложностей:

  • С встраиваемой розетки удаляется декоративная верхняя часть корпуса;
  • Монтажный конец кабеля подключается к контактам;
  • Розетка устанавливается на свое посадочное место;
  • Вращением монтажного винта контактный блок фиксируется за счет расклинивания крепежных лапок;
  • Устанавливается и закрепляется винтами верхняя крышка корпуса.


Устанавливаем скрытую розетку.

Штробирование

Применяется для монтажа скрытой проводки, позволяя спрятать ее в стене. Сначала надо определить и разметить трассу на стенах ванной, где предполагается проведение кабелей. Располагать их следует вертикально по отвесу или под потолком, горизонтально. Дополнительно следует отметить места установки розеток.

Затем нужно перейти к непосредственной процедуре штробления. Она может осуществляться посредством штробера или перфоратора со специальной насадкой. При больших объемах подойдет дисковый режущий инструмент (болгарка с сегментным алмазным диском). Затем следует приложить кабели при помощи алюминиевой монтажной полосы или перфорированной. При их отсутствии прекрасно подойдет и алебастр. Можно использовать и дюбель-хомут. Далее останется только заделать канал с уложенными кабелями.

Монтаж в гипсокартоне

Перегородки из гипсокартона не теряют популярности до сих пор, поскольку это качественно, удобно и быстро. И прокладывать проводку под ним тоже удобно. Главное — избежать «встреч» с саморезами или шурупами, на которые крепят гипсокартон. Обычно в этом помогает проводка, уложенная в 20 см от пола.

Но для надежности кабели следует проводить в гофротрубе, имеющей соответствующий сертификат по пожаробезопасности. Сделать это нужно до обшивания второй стороны перегородки. Протягивать следует через отверстия, расположенные в вертикальных стойках каркаса. Если гофротруба будет проходить близко к саморезу, следует сдвинуть ее либо откусить саморез. Далее следует заполнить пустоты перегородки звукоизоляцией и обшить вторую сторону, чтобы кабели были плотно зажаты между перегородками.

Если перечисленные способы не подходят, есть еще один вариант — монтаж электропроводки коробом. Современные короба изготавливают из прочного пластика, отличающегося неспособностью к возгоранию. Короб состоит из двух частей: одну нужно крепить к стене посредством простых гвоздей или шурупов. Вторая часть легко защелкивается на готовом основании, только перед этим в нем следует протянуть провод. Такой вариант монтажа позволяет обеспечить дополнительную безопасность от повреждений и возгораний.

Монтирование проводов посредством короба является весьма простой задачей. Достаточно произвести разметку в соответствии с проектом, нарезать необходимые отрезки короба и осуществить его установку вместе с проводкой. Еще одним плюсом использования короба является возможность открыть его в любое время и провести замену проводов при необходимости. Не последнюю роль играет и эстетическая сторона вопроса. Опытные производители выпускают короба различных расцветок и имитаций под карнизы или плинтуса, поэтому они совершенно не портят интерьер.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Дом своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
