Как сделать опалубку для фундамента: самостоятельная работа в несколько шагов

Особенности установки опалубки

Схема установки опалубки

Общими особенностями установки являются обязательное соблюдение геометрических размеров. А также выставление всех углов конструкции в одном уровне. А для каждых типов опалубочных систем есть свои особенности.

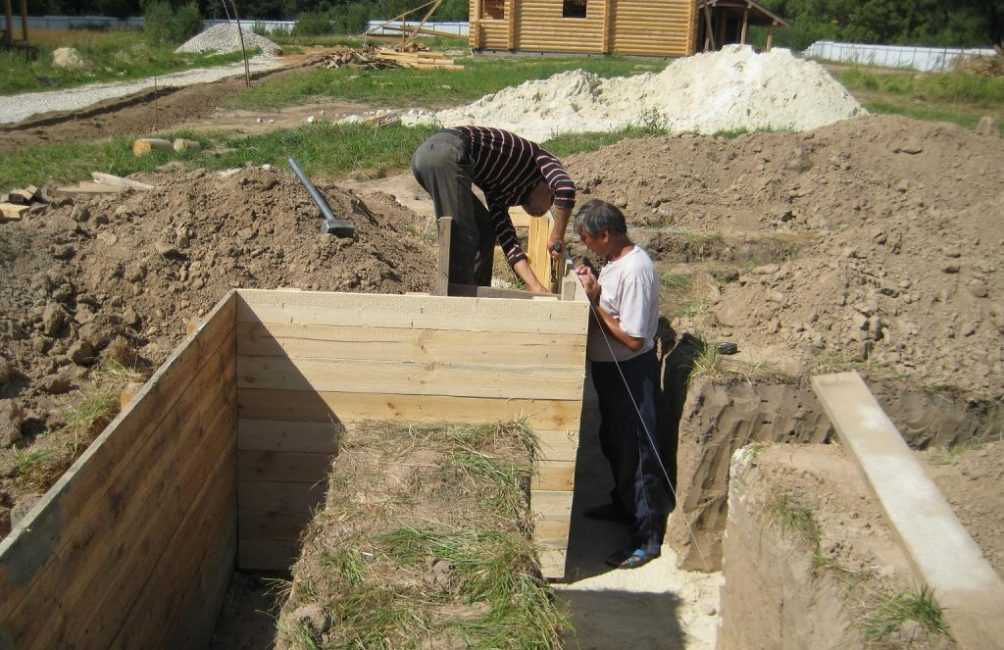

Щитовой

Щитовая опалубка

Щитовой

Устанавливая щитовую опалубку из досок нужно обращать внимание на высоту плоскостей. Ширина досок может отличаться, в результате получаются различные по высоте конструкции

Это может повлиять при определении общего уровня установки системы. Нужно стараться подобрать щиты так, чтобы на внешнем контуре или на внутреннем были конструкции одинакового размера.

При монтаже такой системы необходимо контролировать толщину будущего основания, то есть расстояние между внешней и внутренней стороной. Доски могут быть изогнутыми, а это значит, что расстояние будет в разных местах различным.

Подобные ситуации исправляются за счет металлических шпилек, которые стягивают плоскости, или при помощи распорок, увеличивающих расстояние между щитами.

Съёмной

Монтаж съемной опалубки

Съёмной

Монтаж съемной опалубки начинают от любого угла, чем и закрепляются два направления. Для крепления используются специальные замки. Устанавливается форма на заранее подготовленную поверхность. В местах неровностей, ведут подсыпку грунтом.

Устойчивость всех элементов достигается за счет взаимного крепления листов формы друг к другу, чем создается жёсткость системы.

В горизонтальной плоскости правильность установки контролируется уровнем.

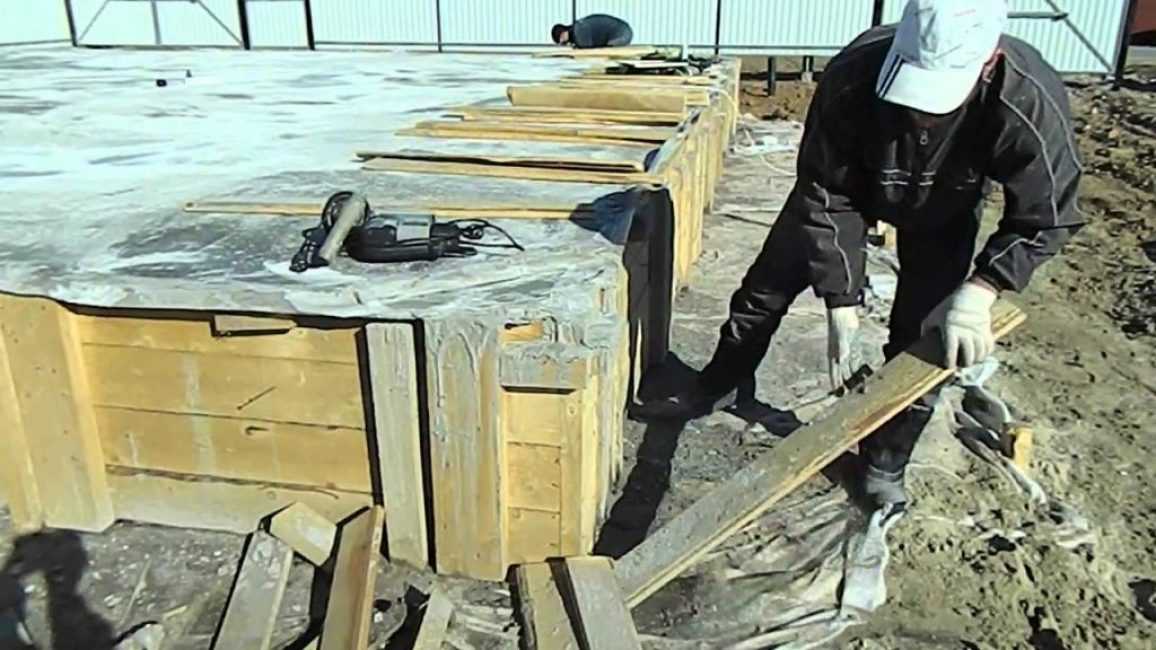

Снятие опалубки с фундамента (пошаговая инструкция)

Снятие опалубки

Демонтаж всей конструкции проводят после того, как бетон набрал 70% прочности. Это примерно через 21 день.

1ШАГ 1

Проводится снятие всех шпилек, установленных при монтаже. Гайки скручиваются, и шпильки вытаскиваются. Впоследствии их можно будет использовать повторно.

2ШАГ 2

Убираются все подкосы, подпорки с внешней стороны фундамента. Вытаскиваются забитые колья.

3ШАГ 3

Выкручиваются саморезы, которыми крепились внутренние распорки опалубки.

4ШАГ 4

Снимаются щиты конструкции. После набора прочности бетоном, дерево легко от него отходит.

Такие же шаги предпринимаются при демонтаже внутренней части опалубки.

Проведя демонтаж всей системы, плоскости можно разделить на доски, которые будут использованы на стройке.

Устройство опалубки собственными руками

Устройство опалубки собственными руками – несложная, но ответственная работа, требующая внимания к проведению всех операций. Важным моментом являются подготовительные операции и приобретение материала. Выбор опалубочной системы зависит от конструктива фундамента и финансовых возможностей застройщика.

Дополнительные рекомендации и разъяснения можно получить, просмотрев ниже представленный ролик:

https://youtube.com/watch?v=VqNYFB-8C5Y

ОПАЛУБКА СВОИМИ РУКАМИ

Опалубка для фундамента: виды (из досок для ленточного, несъемная), устройство, пошаговое изготовление своими руками (Фото & Видео)

9 Total Score

Про опалубку для фундамента

Доступность применения

8.5

Актуальность информации

9

Раскрытие темы

9.5

Оценки покупателей: Будьте первым!

Размечаем участок под ленточный фундамент.

Перед тем, как заняться разметкой, следует убрать растительность со всего периметра территории, отводимой под будущую постройку. После этого обозначим внешние края одной из наружных стен фундамента двумя П-образными конструкциями, состоящих из двух колышков, вбитых вертикально в землю и одного бруска, прибитого поверх колышков. Натяните веревку между этими конструкциями.

Периметр обозначен, пришло время заняться внутренними перегородками. Веревки следует натянуть параллельно нитям, обозначающим кромку фундамента. Соблюдайте углы, все они должны составлять 90 градусов. Дистанция между нитями должна равняться ширине стен будущего фундамента.

Теперь пришло время браться за лопату – по обозначенным веревками линиям будем копать траншеи. В ширину вырытые траншеи должны превосходить ширину стенок будущего фундамента, соблюдение этого условия позволит нам произвести устройство опалубки ленточного фундамента по правилам.

Вглубь траншея должна уходить на величину, сложенную из утрамбованных слоев песка и щебня по 15 см каждый и глубины заложения фундамента.

Съемная опалубка из деревянных досок

ОпалубкаСъемная опалубка из деревянных досок

Третий шаг

Вбейте в углы (а в случае возникновения такой необходимости и по периметру с шагом 600-800 мм) деревянные бруски для крепления основных элементов конструкции. Бруски вбивайте так, чтобы при строительстве опалубки они оставались с ее наружной стороны.

Пример деревянной опалубки для монолитного строительстваДля съемной деревянной опалубки в землю вбивают опоры (брусы) ,на которые крепят доски или фанеруОпалубка

Четвертый шаг

Начинайте крепить деревянные щиты к вбитым в землю брускам. Для крепления используйте гвозди либо шурупы. Так вы сформируете каркас.

Пятый шаг

Для обеспечения дополнительной жесткости системы стяните стенки опалубочной конструкции с помощью шпилек. Необходимость в этом возникает, как правило, при заливке большого объема бетона.

В процессе обустройства опалубки следите, чтобы ее стенки были установлены исключительно вертикально.

Дополнительно для предотвращения мелких утечек раствора можете прикрепить к внутренней поверхности стенок опалубки полиэтиленовую пленку.

Опалубка фундаментаСхема армирования фундаментаУстройство опалубки

Съемную опалубку рекомендуется демонтировать только после набора фундаментом необходимой прочности. В среднем на это уходит 3-5 недель. Зазоры, оставшиеся после демонтажа опалубки, обычно засыпаются грунтом. В некоторых ситуациях их заливают бетонным либо цементным раствором.

Следуйте полученным рекомендациям, и готовая опалубка безо всяких проблем справится с возлагаемыми на нее задачами.

Удачной работы!

Нюансы возведения стен из газоблоков: марка и толщина блоков

Для возведения несущих стен из газобетонных блоков применяют блоки марки D500 и выше. Численный индекс означает объёмный вес в кг/м3. Для внутренних не несущих стен и перегородок допустимо применение марки D400. Низшая марка D300, как правило, применяется в качестве утепления стен из более прочного материала.

При этажности три и выше применяют блоки с маркой не ниже D600.

Толщина стен определяется теплотехническим расчётом. Термическое сопротивление стены определяется суммой коэффициентов сопротивления теплопередаче внутренней и наружной поверхностями стен, а также каждого слоя стены непосредственно.

Рассмотрим теплотехнический расчёт сопротивления теплопередаче стены из блоков D500 толщиной 375мм, утеплённой минераловатной плитой 50мм.

Термическое сопротивление слоя стены теплопередаче определяется делением толщины слоя на коэффициент теплопроводности (см. таблицу).

Теплотехнические характеристики газобетонных блоков.

Очень часто в рекламных буклетах можно встретить значение коэффициента теплопроводности для марки D500, равным 0,1. Это не более чем маркетинговый ход. Данное значение либо намеренно округлено в меньшую сторону, либо просто предоставлено для абсолютно сухого состояния блока. В реальных эксплуатационных условиях теплоизоляционные свойства похуже – их значения приведены в графе расчётных коэффициентов. Буквами «А» и «Б» обозначается зона влажности, соответствующая месту строительства. Для побережий крупных водоёмов принимается зона «Б», для остальных мест, как правило, зона «А». Чем выше водонасыщение материала, тем хуже его теплоизоляционные свойства.

Характеристики других материалов приведены ниже.

Теплотехнические характеристики распространенных строительных материалов.

Сумма коэффициентов сопротивления теплопередаче поверхностями стен (наружной и внутренней) равна 0,158 Вт/мС.

Определяем теплосопротивление для кладки из блоков D500 толщиной 375мм (0,375м) в зоне влажности «Б»:

0,375 / 0,16 = 2,344 Вт/мС

Утепление минераловатной плитой 50мм (0,05м) даст следующие показатели:

0,05 / 0,09 = 0,556 Вт/мС

Общее сопротивление стены теплопередаче составит:

R=0,158 + 2,344 + 0,556 = 3,058 м2/Вт*С

Достаточно ли такого результата? Это зависит от климатической зоны строительства. Определения требуемого значения R выполняется согласно табл. 4 СНиП 23-02-2003. Расчёт относительно громоздкий, проще через любую поисковую систему узнать требуемое значение R для Вашего региона. Чем выше значение этого показателя, тем теплее дом.

Как и чем осуществить армировку кладки?

При выполнении армирования очень важно не увеличивать толщину шва. Для этого арматурные стержни из металла или стекловолокна укладывают в подготовленные канавки или штробы

Их получают специализированным инструментом — штроборезом, ручными или электрическими. Размер борозд должен превышать сечение прутков, для того чтобы они могли полностью помещаться внутри блока.

Для армирования первого ряда газоблоков перед выполнением штроб отступают по краям по 60 мм. Выполненные штробы тщательно очищают от крошки и пыли и заливают на 2/3 сечения кладочным клеем, который должен не только надежно зафиксировать арматуру, но защитить сталь от коррозионных процессов.

Соединяют участки арматурных стержней внахлест до 0,3 м. После чего на1-й ряд наносят раствор зубчатым шпателем и приступают к кладке 2-го ряда.

Вертикальный способ

Вертикальное армирование газобетонных стеновых конструкций выполняется в виде вертикальной связи основания дома с вышерасположенным монолитным армопоясом. Арматуру вводят в наружную штробу, треугольного или прямоугольного сечения, или во внутристенные каналы, которые заполняют бетонным раствором. Такое армирование осуществляют по проекту.

Наиболее частые случаи применения вертикального способа армирования стен из газоблоков:

  1. Для стен, которые могут подвергаться боковым нагрузкам, к примеру, зданий, расположенных на крутых склонах, с мощной ветровой нагрузкой ив сейсмически активных районах. При этом самыми наилучшими характеристиками сейсмостойкости располагают стены, которым выполнено одновременно и горизонтальное, и вертикальное армирование.
  2. При возведении стен из газобетона с небольшой плотностью и теплопроводностью.
  3. Для организации компенсации большой сконцентрированной нагрузки на длинных пролетах, к примеру, двутавровой балки.
  4. Для укрепления кладки угловых сопряжений.
  5. Для усиления технологических стеновых проемов и малогабаритных простенков.

Арматуру при таком варианте усиления, фиксируют в основании дома и верхнем армопоясе стены из газобетона. Как правило, анкера для этого закладывают при заливке фундамента из Г-образных деталей.

Величина их заглубления в фундамент принимается не менее 150 мм, а длина повернутой под 90 градусов части — 200 мм. Нахлест вертикальной арматуры установлен в соотношении 40Д от его диаметра.

Армопояс

С целью усиления конструкции газобетонных стен в местах примыкания перекрытий или кровли устанавливают армопояс. Он может быть монолитный из армированного бетона или кирпичный.

Армопояс изготавливается в форме железобетонной ленты, в опалубке либо U-блоках из стали А3 с Д=12 мм и 2-х рядным размещением арматуры, при этом шаг поперечных элементов допускается до 300 мм, а сечение стержней 10 мм.

Каркас размещают в опалубке и заполняют бетонным раствором М300. Для создания теплозащиты по наружной стене устанавливают теплоизоляционный материал толщиной не менее 50 мм.

Кирпичный армопояс не требует установки опалубки, а стержни или сетка укладываются непосредственно на кирпич, при этом толщина сетки должна быть свыше 5 мм. В основном, кирпичный армопояс производят высотой от 4-х до 7-ми рядов.

Армирование производится в каждом горизонтальном ряду железной сеткой 40х40, и 50х50 м. Кладка осуществляется аналогично обычным кирпичным стенкам: с тычковой перевязкой каждого 3-го ряда и со смещением кладочных швов в одну треть по длине.

Детально о всех тонкостях армопояса на стены из газоблока читайте в этой статье.

Сеткой

Технология монтажа сетки включает создание компактных углублений в поверхности блоков для ее закрепления. Габариты штробы зависят от размеров ячеек, чем они больше, тем в меньше нужно канавок.

Располагают сетку в изготовленных штробах и закрывают бетонным раствором, выравнивая поверхность блоков. В отдельных вариантах, в случае, когда допускает шовная разметка, штробы прорезают, в том числе и между блоками.

О видах сетки и через сколько рядов ее следует использовать читайте здесь.

Арматурой

Наиболее распространенные арматурные стальные стержни А3 с Д= 6/10 мм. Их размещают в параллельные штробы глубиной 25 мм. От краёв газоблоков отступают 60 мм. Тем самым будет создан защитный слой металла арматуры от внешних коррозионных процессов.

После укладки арматуру в стеновых углах загибают и соединяют концы внахлест. Штробы заполняют клеем на 2/3 по сечению. Затем в пазы вдавливают арматуру и удаляют излишки клеевого раствора. Последующий ряд блоков укладывают по ровную гладкую площадку.

Съемная и несъемная

По принципу использования опалубка бывает съемной (разборной) и несъемной.  Как понятно из названия, съемная разбирается после того как бетон наберет прочность выше критической (порядка 50%). Потому она может быть использована несколько раз. В зависимости от материала один и тот же комплект может выдержать от 3 до 8 заливок, промышленные варианты могут использоваться несколько десятков, а некоторые — сотен раз.

Съемная опалубка демонтируется после того как бетон набрал 50% прочности

Несъемная опалубка становится нераздельной частью фундамента. Такие системы стали использовать относительно недавно. Делают их в основном из экструдированного пенополистирола. Выпускаются блоки разной конфигурации, которые соединяются между собой при помощи замков и металлических шпилек. Из блоков, как из конструктора, набирается необходимая форма.

Несъемная опалубка становится частью фундамента — она по совместительству еще и теплоизолятор

Несъемная опалубка из пенополистирола не только придает форму, но также одновременно является тепло-гидро изоляцией, также имеет звукоизолирующие свойства. Стоит она немало, но сразу решает много проблем, причем значительно сокращается время, затрачиваемое на устройство фундамента.

Есть еще один вид несъемной опалубки — пустотелые бетонные блоки. Они также есть разной конфигурации — стеновые, угловые, с радиусом и т.д.  Состоят из двух-трех стенок и нескольких перемычек, удерживающих стенки в определенном положении. Соединяются друг с другом при помощи замков, армируются прутами.

Заполнители — щебень и песок

Состав бетона определяется теми функциями и характеристиками бетона, которые необходимы при его эксплуатации. Наиболее распространенные — песок и щебень. К ним предъявляются не менее жесткие требования, чем к качеству цемента. Иногда используют гальку, но только если она имеет острые грани, а не округлые. При наличии ломанных линий лучше сцепление заполнителя с раствором, в результате прочность бетон имеет значительно выше.

Песок

Строительный песок может быть речным или карьерным. Речной стоит дороже, но он, как правило чище и имеет более однородное строение. Его лучше использовать при составлении бетона для заливки фундамента, стяжки. Для кладки или штукатурки уместно использовать более дешевый карьерный песок.

Кроме происхождения, песок различают по фракциям. Для строительных работ используют крупные или средние. Мелкие и пылеватые не подходят. Нормальный размер зерен песка — от 1,5 мм до 5 мм. Но оптимально в растворе он должен быть более однородным, с разницей в величине зерен в 1-2 мм.

Песок должен быть чистым, лучше с одинаковыми размерами зерен

Важна также чистота песка. В нем точно не должно быть никаких посторонних органических включений — корней, камней, кусков глины и т.п. Нормируется даже содержание пыли. Например, при замесе бетона для фундамента количество загрязнений не должно превышать 5%. Определяется это опытным путем. В полулитровую емкость засыпается 300 мл песка, все заливается водой. Через минуту, когда песчинки осядут вода сливается и заливается снова. Так повторяют до тех пор, пока она не будет прозрачной. После этого определяют, сколько песка осталось. Если разница не более 5%, песок чистый и его можно использовать при замесе бетона для фундамента.

Для тех работ, где наличие глины или извести только плюс — при кладке или штукатурке — особо заботиться о чистоте песка нет необходимости. Органики и камней быть не должно, а наличие глиняной или известковой пыли только сделает раствор более пластичным.

Щебень

Для ответственных конструкция — перекрытий и фундаментов — используется дробленый щебень. Он имеет острые грани, которые лучше сцепляются с раствором, придавая конструкции большую прочность.

Фракции щебня стандартны:

  • особо мелкий 3-10 мм;
  • мелкий 10-12 мм;
  • средний 20-40 мм;
  • крупный 40-70 мм.

В бетоне используют одновременно несколько разных фракций. Самый крупный фрагмент не должен превышать 1/3 размера самого маленького элемента заливаемой конструкции. Поясним. Если заливается армированный фундамент, то элемент конструкции, который принимается в расчет — армирование. Находите два элемента, расположенных ближе всех. Самый крупный камень не должен быть больше 1/3 этого расстояния. В случае с заливкой отмостки самый маленький размер — толщина бетонного слоя. Щебень выбираете так, чтобы он был не больше трети ее толщины.

Мелкого щебня должно быть порядка 30%. Остальной объем поделен между средним и крупным в произвольной пропорции

Обращают внимание и на запыленность щебня. Особенно нежелательна известковая пыль

Если ее много, щебень моют, после — сушат, и только после этого засыпают в бетон.

Хранение заполнителей

Понятно, что стройплощадка — не самое чистое и обустроенное место.и песок и щебень часто сгружают прямо на землю. В таком случае при загрузке необходимо следить, чтобы в замес не попадала земля. Даже небольшое ее количество негативно скажется на качестве. Потому желательно насыпать заполнители на твердые площадки.

Также необходимо предохранять их от осадков. В рецептурах бетона количество составляющих дано в расчете на сухие компоненты. Учитывать влажность компонентов учатся с опытом. Если у вас его нет, приходится заботиться о состоянии и укрывать песок и щебень от дождя и росы.

Нужно ли армировать стены из газобетонных блоков?


С целью защиты таких стен от возникновения трещин требуется грамотно подобрать плотность стройматериалакласс прочности

Прочность газобетонных стен на изгиб практически равна нулю. Даже незаметного смещения основания на 2 мм/м либо наклона фундамента 5 мм/м будет достаточно, чтобы по стенкам пошли трещины.

Нормативный процент усадки для различных типов газобетона при высыхании:

  • автоклавный 0.1-0.3 мм/м;
  • неавтоклавный — 1.3 мм/м.

Кроме того, трещины в стенке образуются при недостаточной глубине опирания потолочных перекрытий на стенку.

Несущие

Армирование таких стен металлическими или базальтовыми закладными помогает не допустить развитие деструктивных процессов в конструкциях дома.

Металлические компоненты способны оптимально нести растягивающие усилия, тем самым придавая пространственную жесткость стеновой конструкции и защищая от разрыва ее слабые зоны в местах технологических проемов.

Варианты укрепления несущих стен:

  • армированием стеновой кладки стальными прутьями;
  • монтирование армосеток из разнообразных материалов: сварные, стекловолоконные и композитные;
  • формирование вертикального армопояса;
  • жесткая фиксация зон примыкания стены и перегородки, с применением изогнутых арматурных деталей.

Перегородки

Технологически армирование перегородок из газобетона такое же, как у несущих стен. Различие наблюдается только в количестве полос армирования и размеров их сечения.

Как правило, применяется стальной прут Д 8 мм, который укладывается в специальные штробы, выполняемые по месту кладочного слоя штроборезом. Штробы зачищаются от пыли, смачиваются водой и заполняют клеящим раствором. После чего укладывают закладную арматуру по схеме и выравнивают плоскость блока. Арматуру на углах специально загибают.

Общие требования к опалубочным работам

Всю внутреннюю поверхность (дно и стенки) опалубки выстилают гидроизоляционной плёнкой. Гидроизоляция не даст просочиться цементному молочку в почву. Впоследствии плёнка предохранит фундамент от воздействия грунтовой влаги.

Правильно применённая технология соединения частей ограждения исключит нарушение вертикальности стенок опалубки и обеспечит горизонтальное положение поверхности бетона. После окончания заливки фундамента, его верхнюю горизонтальную поверхность накрывают плёнкой или другим водонепроницаемым материалом. Это защитит монолит от испарения влаги с его поверхности до полного твердения бетонного раствора.

Демонтируют элементы ограждения после полного набора несущей способности монолита основания. Перед снятием щитов, их простукивают резиновым молотком. Это позволяет снимать опалубку без особых усилий.

Посмотрите видео, как производится разборка опалубочной конструкции.

Несъемная опалубка

Этот способ позволяет хорошо утеплить здание и снизить расход бетона за счет уменьшения толщины стен. При большой высоте конструкции и одновременной заливке большой массы бетона потребуется принятие дополнительных мер для обеспечения прочности пенополистирольного ограждения.

В качестве другого варианта несъемных формирующих ограждений при устройстве железобетонных стен ленточных фундаментов и подвала может выступать каменная кладка из полнотелого или клинкерного кирпича. Однако такие виды опалубки из новых материалов обходится значительно дороже и его применяют в тех случаях, когда в наличии есть утилизированный кирпич вторичного применения.

Опалубка для нестандартных форм

Колонны, закругления и иные конструкции или их отдельные элементы требуют особого подхода. Для данных мест рекомендуется использовать пластиковые или металлические вставки, которые с максимальной точностью сохранят предполагаемую форму и эстетический вид. Укрепление дополнительными распорками никогда не будет лишним — вы полностью исключаете риск протечки.

Отдельно стоит сказать про обеспечение технологических отверстий в фундаменте. К таким отверстиям относят продухи и выводы для труб коммуникаций. Для этого в опалубке делают специальные закладные гильзы из пластиковых труб, которые после позволяют получить сквозные отверстия в фундаменте.

Выводы и полезное видео по теме

Изготовление деревянной опалубки своими руками для ленточного фундамента с армированием стеклопластиковой арматурой диаметром 8 мм. Как выполнить выравнивание опалубки с помощью водяного уровня. Укрепление опалубки раскосами для придания дополнительной жесткости конструкции:

Монтаж многоразовой опалубки с использованием различных материалов. Мастер класс выполнен профессиональными строителями:

Расчет материалов для опалубки своими руками. В видео представлены подробные расчеты для возведения разных опалубочных систем и рекомендации специалиста:

Период эксплуатации здания напрямую зависит от прочности бетонного основания. Соблюдая последовательность действий при сооружении опалубки, удастся избежать ряда ошибок, которые могут стать причиной преждевременного разрушения фундамента. Правильно смонтированная опалубка придаст фундаменту нужную форму, не даст ему просесть или деформироваться в дальнейшем.

Возможно у вас есть опыт самостоятельного сооружения опалубки для фундамента, пожалуйста, поделитесь им с нашими читателями. Расскажите, были ли трудности во время строительства и как удалось с ними справиться. Оставляйте свои комментарии в форме для связи.
