Разновидности противопожарных металлических дверей

Характеристики

Металлическая противопожарная дверь является наиболее распространенным типом огнестойких конструкций. Она может выполняться из алюминия или нержавеющей стали. Второй вариант хоть и тяжелый по своему весу, но отличается большей прочностью и надежностью.

Ее популярность обусловлена целым рядом достоинств:

  • Стойкость ко взломам.
  • Универсальность моделей: могут применяться как технические или обычные входные атрибуты.
  • Металлические двери стоят недорого, по сравнению с деревянными или остекленными.
  • Противопожарные изделия мало чем отличаются от простых металлических, а значит, производителям следует лишь немного изменить или дополнить конструкцию, получив новую модель.
  • Окончательная отделка – окрашивание с имитацией под дерево, нержавеющую сталь и другие материалы. Такие двери впишутся в любой интерьер помещения.

Данные модели выполняют две основные функции:

  1. Максимально перекрывает помещение, где случилось возгорание. В результате есть некоторое время для эвакуации находящихся в здании людей.
  2. Не допускает проникновение в соседние комнаты или коридор пламени и дыма, снижая тем самым скорость их распространения.

Среди основных условий для удачной эвакуации жильцов или работников объекта, где произошел пожар, является распахивание двери по направлению движения людей. Ошибочно полагать, что направленность двери определяется по той стороне, которая открывается.

Согласно конструктивным особенностям, выделяют такие виды противопожарных изделий:

  • Однопольные, или одностворчатые.
  • Двупольные, или двустворчатые. Створки такой конструкции могут быть одинакового размера или разного.

Створки также бывают разных видов: активные и пассивные. Первый вариант предполагает расположение на себя ручки, с помощью которой дверь открывается и закрывается. Второй тип этого не предусматривает.

Еще один вид огнестойких атрибутов – искронедающие конструкции. Они устанавливаются в тех местах, где есть риск взрыва и хранятся легковоспламеняющиеся материалы. Этот вид двери имеет стандартную комплектацию: окрашивание, оснащение профильной коробкой с порогом/без него, терморасширяющася уплотнительная лента (защищает от дыма).

Типы

Деревянная противопожарная дверь

Противопожарные двери из дерева обычно изготавливают с использованием каркаса и филенки более мощного, чем в обычной конструкции. Также деревянная противопожарная дверь может быть оснащена специальным уплотнителем, который имеет способность сдерживать распространение огня и дыма. При длительном воздействии высоких температур и герметизации уплотнитель вспенивается, таким образом, заполняя собой всё внутреннее пространство двери. Внешний вид такой двери практически идентичен классическому прототипу. При изготовлении деревянной противопожарной двери используют коробки из цельного массива, который плотно прикреплен к дверному полотну.

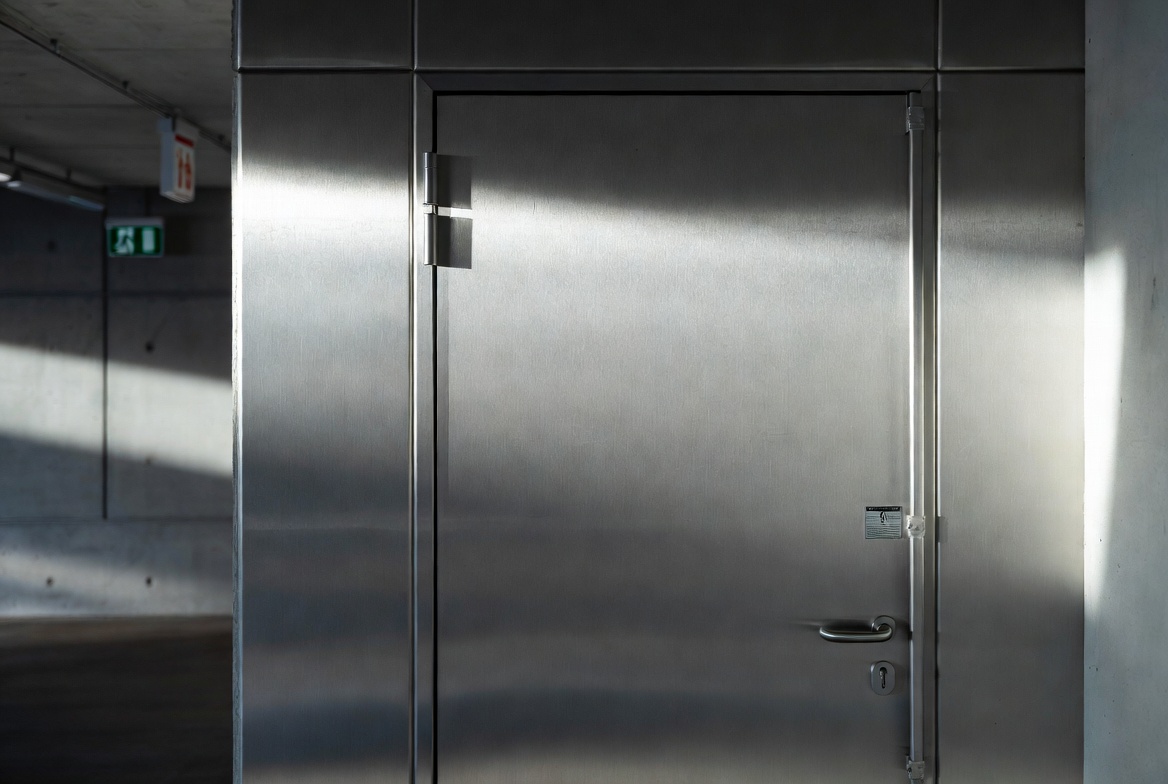

Стальная противопожарная дверь

Стальная противопожарная дверь создается при применении двойного фальца и двойного слоя огнестойкого уплотнителя. Двери имеют конструктивную особенность, которая состоит в том, что они обычно имеют дверное полотно с сечением коробчатого вида и обшивается стальными листами, а также фальцем сразу с нескольких сторон. Обшивка фальцем также может варьироваться: быть узкой или достаточно широкой. В стальных противопожарных дверях изоляционный материал, делается с использованием минераловатных плит, которыми заполняется внутреннее пространство двери, таким образом, дверь сдерживает огонь, звук, а также сохраняет тепло внутри помещения. Три стороны короба этого типа противопожарных дверей обшиваются специальным уплотнителем и вспенивающейся прокладкой.

Противопожарная дверь с использованием алюминиевого профиля

Металлическая противопожарная дверь изготавливается на основе алюминия. Этот тип дверей также включает в себя нескольких слоёв. Внутри располагаются теплоизоляционные материалы — чаще всего это минеральная вата, изготовленная из горных пород. Кроме того, внутренний слой противопожарной двери заполняют теплоизоляционными прокладками — терморазрывами, которые позволяют уменьшить теплопередачу.

Противопожарная дверь со светопрозрачным заполнением

В качестве светопрозрачного заполнения противопожарной двери используется пожаростойкое стекло. Предел пожаростойкости стекла должен соответствовать огнестойкости двери. Применение армированного стекла и строительного триплекса в противопожарных дверях не допускается.

Требования

Для защиты этих проемов, отверстий, сохранения по возможности функций, таким образом поврежденных, ослабленных, преград; изобретено, используются много инженерных решений.

Технологические отверстия, тамбур-шлюзы защищаются дренчерными завесами, спринклерными системами пожаротушения, уплотняются негорючими материалами на всю толщину стены, перегородки, перекрытия; также устанавливаются шторы, окна и люки для доступа на основной/технический этаж, чердак, подвал, в производственное, складское, техническое помещение; для осмотра инженерных коммуникаций.

Если на новостроящихся объектах заполнение деревянными, металлическими изделиями подходящих размеров, удовлетворяющих нормам, сводам правил, регламентам; на которые имеются сертификаты ПБ, учтено в спецификациях проектной документации; в эксплуатируемых общественных зданиях, на действующих промышленных предприятиях об этом придется «поломать голову», решая проблему самостоятельно, специалистам инженерных служб, руководству цехов или производств.

Помочь им в этом способны сотрудники специализированных предприятий, имеющих право проведения монтажа, технического обслуживания и ремонта заполнений, обеспечивающих защиту от огня, дыма, на основании соответствующей лицензии МЧС.

Так как наиболее часто связь между помещениями осуществляется через проемы для прохода людей, то непосредственный интерес представляют противопожарные двери, характеристика которых удовлетворяет Федеральный закон РФ № 123-ФЗ «Технический регламент о требованиях ПБ», а именно:

  • Ст. 35, классифицирует строительные конструкции по пределу огнестойкости, который определяется на основании методик испытаний. Непосредственно на их основе, а также с помощью расчетов устанавливается время достижения пределов допустимого состояния, где утрата: несущей способности обозначается буквой R, целостности – E, способности не пропускать тепло – I.
  • Предел огнестойкости (ПО) любого заполнения в преградах, наступает при критических значениях основных параметров – E и I, а также W – предельного теплового воздействия, S – непроницаемости дыма и газа.
  • Ст. 88 определяет условия по локализации пожара, а также ПО преград, соответствующее им заполнение, которые приводятся в таблице № 23. Соответственно ее данным в стенах 1 типа устанавливаются двери 1-го; в стенах 2-го, перегородках 1-го – 2 типа.
  • Табл. 24 указывает ПО заполнения, в том числе для глухих, а также остекленных менее 25% площади. Для 1 типа – EI 60, 2 типа – EI При остеклении более 25%, 1 тип должен быть EIW 60, а 2-й – EIW 30.

Обязательное требование: ПД должны обеспечить нормативное значение ПО ограждающих конструкций.

СНиП 21-01-97* «ПБ зданий, сооружений» регламентирует обеспечение безопасности, в частности: высота выходов в свету – не меньше 1,9 м; ширина: не меньше 1,2 м при эвакуации более 15 человек из пожароопасных помещений класса Ф1.1, более 50 человек – других классов; 0,8 м – в прочих случаях.

Исключение из правил: в технических этажах допустимая высота эвакуационного выхода – не меньше 1,8 м.

Прямое отношение к ним имеет СП 4.13130.2013; к конструктивному исполнению, испытанию: на стойкость к огневому воздействию – ГОСТ Р 53307-2009, дымогазонепроницаемость – ГОСТ Р 53303-2009.

С 1 июля 2017 года в силу вступит ГОСТ Р 57327-2016, регламентирующий требований, методику испытаний для металлических ПД.

Для изделий/моделей, имеющих остекление более 25% площади, а также выполненных из металлического каркаса с заполнением термостойким защитным стеклом или светопрозрачными материалами, обладающими такими же свойствами, применим ГОСТ Р 53308-2009.

Типы огнестойкости

Противопожарные изделия обладают разным пределом огнестойкости, то есть временем, которое отводится на эвакуацию. Этот предел определяется во время испытания атрибута на стойкость к воспламенению в соответствии с ГОСТом.

Существует 2 основных предела огнестойкости, имеющих соответствующую маркировку:

  • Е – утрата целостности изделия;
  • І – потеря теплоизоляции.

Предел огнестойкости определяется в минутах, а значит, двери будут иметь такие обозначения: ЕІ – 15, 30, 60, 90 и т. д. Во время проверки полотна на стойкость к пожару берется значение с наименьшим показателем. Если атрибут утратил теплоизоляцию на 30-й минуте, а свою целостность на 55-й, то производители обозначат предел цифрой 30.

С учетом того, какой у двери предел стойкости к пламени, выделяют 3 типа огнестойкости:

  • ПД первого типа имеет предел в 60 минут;
  • ПД второго типа – 30 минут;
  • ПД третьего типа – 15 минут.

Такие конструкции должны иметь сертификат, который подтверждает соответствие изделия требованиям пожарной безопасности.

Сколько весить противопожарная дверь из металла

Масса подобных изделий всегда довольно внушительная и начинается от 125 кг. Она складывается из суммы масс отдельных составляющих, самыми тяжелыми их которых являются ребра жесткости и набранные листы.

Кроме того, на конечный вес дверной системы оказывает влияние: количество створок, присутствующих в их конструкции, площадь установленного стекла. Вес же остальных элементов – замков, петель и т.д. не столь значителен. В любом случае, чтобы узнать точный вес и характеристики противопожарной двери из металла, следует воспользоваться документацией, сопровождаемой с изделием.

Алюминиевые противопожарные двери, остекленные и металлические ДПМ: в чем отличие?

Алюминиевые противопожарные принято устанавливать в зданиях бытового и административного назначения. Такое дверное полотно не поддается коррозии, что положительно отображается на эксплуатационных сроках всей дверной системы. Как результат, можно осуществлять монтаж в помещениях с высокой влажностью и резкими температурными скачками. Для изготовления огнестойких противопожарных дверей используется огнеупорный алюминиевый профиль, имеющий повышенную степень прочности.

Остекленными называются противопожарные двери (из металла – стали, алюминия; дерева), остекление которых занимает до 25% от общей площади их полотна. Используемый в них огнестойкий стеклоблок состоит из 2-3 миллиметровых слоев стекла и прослоек специального огнестойкого геля, толщина которого 1-2 мм. При температуре 120°С данные слои меняют свои физические характеристики и превращаются в непрозрачную жесткую огнезащитную конструкцию. Во время эвакуации позволяют увидеть, не остался ли кто-то за преградой. Благодаря достаточно эстетичному виду их можно устанавливать в любом участке помещения, где наравне с функциональностью необходим приятный внешний вид (например, в офисах, ТЦ, кафе, кинотеатрах, гостиницах, супермаркетах и пр.).

Данная особенность и является основным преимуществом данного типа пожарозащитных дверных конструкций. Они отличаются отличными показателями прочности и устойчивости к жару, не пропускают продукты горения и само пламя, тем самым обеспечивая возможность безопасной эвакуации людей. К числу их достоинств причисляют: универсальность, высокие эксплуатационные характеристики (в т.ч. блокирование УФ-излучения, звукоизоляционная способность и хороший пропуск света), а также стильный внешний вид.

противопожарная металлическая дверь ДПО

Металлическими считаются двери ДПМ, полотно и коробка которых изготовлены из стали (как правило) от 1 мм в толщину. Их еще называют железными (стальными противопожарными дверями). Являются самым популярным видом огнестойких металлоизделий. Отличаются рядом практичных преимуществ, главные среди которых: доступная стоимость; универсальность; повышенная взломостойкость; относительная простота их производства; различные варианты финишной отделки (окраска, оклейка под любой вариант интерьера).

В большинстве случаев такого типа двери монтируются в места, где их надежность, функциональность и взломостойкость намного важнее, чем эстетический вид.

Классификация

Часто классифицируют негорючий огнестойкий утеплитель по его агрегатному состоянию, внешнему виду, внутренней структуре, в зависимости от которых он может быть:

  • Каркасный, в том числе многослойный, армированный негорючими материалами, часто используемый в качестве элементов конструктивной огнезащиты несущих металлических конструкций строительных объектов.
  • Рулонный, позволяющий обертывать им как различные по форме, сечению элементы строительных конструкций, так и участки трубопроводов, вентиляционных коробов, которые необходимо защитить от промерзания, возможного воздействия огня при возникновении возгорания.
  • Плитный, а также в виде отдельных теплоизоляционных матов, специально разработанных проектировщиками, производителями типоразмеров, что облегчает их монтаж, установку внутрь строительных конструкций, например, перегородок между помещениями.
  • Сыпучий, в том числе искусственно вспученный, ячеистый, что значительно повышает его теплоизоляционные свойства.
  • Жидкий вспенивающийся материал, застывающий при полимеризации, высыхании после нанесения на строительные конструкции, участки трубопроводных сетей, вентиляционных систем объектов защиты, чаще всего называемый огнестойкой пеной.

Выбор того или иного класса негорючих, огнестойких утеплителей определяется как проектными решениями, так и опытом использования в гражданском, промышленном строительстве при возведении, ремонте различных объектов.

Плитный огнестойкий утеплитель

Фольгированный огнестойкий утеплитель для дымоходов труб печей

Прошивной фольгированный огнестойкий утеплитель

Огнестойкая минеральная вата

Назначение противопожарных дверей

Назначение противопожарных дверей – максимально снизить скорость распространения возгорания. Здания, в которых имеется множество помещений, в которых проводятся огнеопасные и пожароопасные работы, в обязательном порядке должны оснащаться такого рода конструкциями. Напомним, что к огнеопасным относят работы, связанные с: нанесением лакокрасочных покрытий, механической обработкой древесины и т.д. Пожароопасные работы – работы, связанные с открытым огнем, либо с использованием техники и средств, способных существенно нагревать обрабатываемую поверхность (газорезка, сварка и т.д.)

Большинство противопожарных дверей изготавливается из металла (точнее из сплавов), так как такой материал способен наиболее долго противостоять воздействию на него высоких температур, снижая, тем самым, скорость распространения огня.

Железная дверь должна:

  1. Служить неким форпостом, стоящим на пути распространения пожара;
  2. Продолжать правильно функционировать под воздействием сверх высоких температур;
  3. Не выделять едких веществ.

При установке противопожарной системы из металла проектировщиками зданий принимается в расчет и пути эвакуации людей в случае возникновения возгораний. Поэтому открытие дверей предусматривается по направлению движения людей.

Особенности изготовления

В принципе, технология производства у всех металлических дверных конструкций одинаковая. Отличаются используемые материалы. Чисто конструктивно это два стальных листа, между которыми оставляется пространство. Оно заполняется специальным материалом, который будет сдерживать распространение высокой температуры от одного к другому. Для этого обычно используют асбест, минеральное волокно или гипсоволокнистые плиты.

Основное требование к наполнителю по ГОСТу не только сдерживать огонь и температуру, но и при ее воздействии вспениваться, расширяясь в объеме и заполняя собой ничтожные щели и зазоры. То есть, не давая огню проникать через микротрещины в соседнее помещение. Плюс это преграда для проникновения дыма.

Ручка должна быть стальной, покрытой полимерным слоем. Замковый механизм изготавливается из жаропрочной стали, чтобы при высоком нагреве его не заклинило. Это касается и всех других деталей и узлов. Их параметры обязательно заносятся в паспорт изделия.

Изготовление противопожарных дверей

Классификация изделий

Специалисты при классификации противопожарных дверей ориентируются на такие критерии:

1. Основное предназначение

Данный критерий предусматривает то, где именно будут установлены противопожарные двери. По предназначению двери можно условно подразделить на такие подвиды:

  • внешние — обычно устанавливаются на входе или выходе помещения, запасного выхода, балкона, эвакуационного выхода;
  • технические — используются при установке в складских, технических или производственных помещениях;
  • внутренние — устанавливаются в основном внутри офисных или жилых помещений.

2. Степень огнестойкости

Исходя из данного критерия, противопожарные двери по степени огнестойкости делятся на три типа:

  • 1-й — способны удерживать огонь на протяжении 30 минут (EI-30);
  • 2-й — обладают способностью удерживать распространение огня на протяжении 60 минут (EI-60);
  • 3-й — могут удерживать распространение пожара в иные помещения приблизительно до 90 минут (EI-90).

Для того чтобы обладать более полной информацией о типах ПП дверей, необходимо знать значение аббревиатуры:

Е — потеря способности сдерживать конструктивную целостность изделий и сохранять свои эксплуатационные показатели при воздействии высокой температуры.

I — конструкция теряет теплоизолирующие свойства под воздействием высокой температуры.

3. Материала, который используется для изготовления противопожарных дверей

Стальные — это наиболее распространенный вид ПП дверей. В основном они предназначены для установки в жилых помещениях или административных зданиях, торговых или деловых комплексах, учебных заведениях. Для характерны преимущественно 2 типа изделий: EI60 или EI90.

Для их изготовления используются листы стали холоднокатаного типа, которые по ходу производственного процесса изгибаются определенным методом. Их конструкция может быть оснащена наличником или цельногнутой коробкой. Внутренней пространство дверей заполняется специальной базальтовой минеральной плитой. Внешняя поверхность оклеивается противопожарной лентой.

Основным показателем этой ленты является ее способность расширяться под воздействием высокой температуры, заполняя при этом площадь между полотном и дверной коробкой. Стальные ПП двери обладают высокой степенью защиты, благодаря использованию специального покрытия с использованием полимерной порошковой краски.

Деревянные – предназначены для установки в медицинских учреждениях или помещениях с большим скоплением людей (кафе, магазины, рестораны, гостиницы и пр.). Для дверей данного вида характерно два типа огнестойкости: EI60 или EI30.

Отличительной особенностью деревянных ПП дверей является то, что их конструкция состоит из нескольких шаров: наполнитель, поддержка, обвязка, дерево — волокнистая плита, обладающая высоким уровнем плотности.

Для наружной отделки дверей данного вида используется специальный ламинат, для которого характерны такие характеристики, как простота ухода и монтажа, высокий уровень устойчивости к воздействию высокой температуры, проникновению влажности и конденсата, а также устойчивость к механическому воздействию. Для заполнения внутренней полости деревянных противопожарных дверей используется огнестойкая минеральная плита.

Остекленные — устанавливаются в местах, которые нуждаются в высоком уровне проникновения света (торговые центры, офисы, спортивные комплексы и пр.). Для их изготовления используется огнестойкий материал, из которого состоит профиль и коробка дверей, а также многослойное противопожарное стекло.

Перед тем, как остановить свой выбор на том, или ином виде дверей необходимо в первую очередь определиться с местом, в котором они будут устанавливаться и функциями, которые на них будут возложены.

Устройство противопожарных ворот и дверей

К противопожарным конструкциям указанного типа относятся устройства, запирающие дверные, воротные и технологические проёмы (см. Автоматика для распашных ворот). Сконструированы они таким образом, чтобы противостоять высоким температурам, открытому огню и не пропускать дым.

Огнестойкие двери и ворота применяются на объектах с повышенной опасностью возникновения пожара и большими скоплениями людей, такими как цехи производственных предприятий, гостиницы, торговые центры, кинотеатры и театры, складские помещения, офисы, аэропорты и вокзалы, государственные учреждения административного назначения.

Главная задача таких перегородок, это изоляция первичного очага возгорания и замедление скорости распространения открытого огня и дыма при возникновении пожара.

Описываемые противопожарные изделия обеспечивают наличие дополнительного времени для проведения безопасной эвакуации людей, ценного имущества и техники. Локализация очага возгорания не только продлевает время для безопасной эвакуации, но и повышает эффективность борьбы с огнём системами пожаротушения.

Изделия обозначенного типа выглядят, как и перегородки, не обладающие свойством противостояния огню. Несмотря на внешнюю схожесть, присутствуют конструкционные отличия или изменённый состав материалов, благодаря которым описываемые изделия имеют дополнительные функции, как повышенная прочность, тепло- и звукоизоляция.

Классификация

Под упомянутое выше определение противопожарных дверей попадают не только сами двери, но также занавесы, шторы, клапаны, люки и подобные. Однако чаще всего для простоты всех их объединяют под одним терминов.

Противопожарные двери классифицируются по нескольким показателям, но главным среди них является предел огнестойкости. Данный параметр означает период времени в часах или минутах с начала возгорания и до наступления предельного состояния. Определяется предел огнестойкости в ходе полевых испытаний, заданных ГОСТ. Под предельными состояниями понимают:

  • I – потеря теплоизолирующей способности;
  • E – потеря целостности двери;
  • S – достижение предельной величины дымогазонепроницаемости;
  • W – достижение предельной величины плотности теплового потока.

Измеряется класс огнеупорности в минутах и записывается EI-60, E-30 и т.п. Определяется этот показатель во время испытаний на огнестойкость, причем берется нижнее значение – если потеря теплоизоляции произойдет на 35-й минуте, то изделию будет присвоен класс I-30. Таким образом, речь здесь идет о следующем: дверь с классом I-30 сможет выдержать огонь не менее 30 минут. Верхняя же рамка не определяется.

Все противопожарные двери делятся на три основных типа огнестойкости:

  • 1 тип – IE 60;
  • 2 тип – IE-30;
  • 3 тип – IE-15.

Другой важной характеристикой ПД является материал полотна. По этому показателю двери подразделяются на:

  • Деревянные или ДПД. Для изготовления полотна используется специально обработанное дерево или прочие материалы на основе древесины.
  • Металлические или ДПМ. Чаще всего полотно таких дверей изготавливается из стали толщиной в 1 мм.
  • Остекленные. ДПМ или ДПД с остеклением от 25% полотна и выше.
  • Стеклянные. К этому классу относятся ПД с полотном, более чем на 25% состоящим из светопрозрачного материала. В его качестве может выступать огнестойкое или противопожарное стекло, а рама изготавливается из алюминия.

Распространены истории о пластиковых ПД, но на деле они являются всего лишь мифом. В продаже можно найти отделанные пластиком противопожарные двери, но технологий, которые позволили бы изготовить противопожарную дверь полностью из пластика, сегодня не существует. Причина проста – изделия ПВХ не могут выдерживать продолжительного воздействия огня без вреда для себя. Кроме того, пластик еще и выделят при горении множество токсичных веществ.
