Усиливаем стропильные ноги

Вначале стоит отметить, что стропильная система дома, гаража, бани и иных построек должна вовремя проверяться на возможные повреждения и деформацию. Своевременное усиление стропил поможет предотвратить возможные разрушения кровли и огромные затраты на ремонт. Если будет повреждена крыша гаража, то от этого может пострадать автомобиль. Укрепление стропил может потребоваться для системы стропил любой разновидности. Для этого зачастую устанавливают расширяющие балки – «подмоги», подкосы или двусторонние накладки.

Если подбор стропил проводился с учетом прочностных характеристик, то их усилия на прогиб всегда будут соответствовать нужным показателям, которые регламентируются соответствующим СНиПом «Нагрузки и воздействия». Получается, что от нас понадобится увеличить поперечное сечение стропильных ног. Для усиления тонких стропил используют деревянные подмоги. Их крепят к нижнему поясу стропила в промежутке между стропилом и мауэрлатом. В роли крепежей в данном случае выступают стальные зубчатые пластины или хомуты с болтами.

Расчет шага в зависимости от кровельного материала

Для каждого покрытия разрабатываются собственные нормы и размеры, предъявляемые к стропильной системе. Основными факторами являются прочность материала, его вес и устойчивость к внешним нагрузкам. Рассмотрим основные виды покрытий.

Профнастил

Шаг стропил под профнастил может колебаться от 0,6 до 0,9 м. Конечный результат зависит от дополнительных условий, о которых поговорим ниже. Если по каким-то причинам шаг должен быть больше, добавляют поперечную доску с большим сечением. При этом обычно сами стропила выбирают размерами 50х100 или 50х150 мм.

Помимо стропилин, применяют обрешетку 30х100 миллиметров. Промежуток между досками должен быть около 0,5 метра. Он может быть и больше, все зависит от типа профнастила и высоты волны. Доски обрешетки, выступающие за границы карниза, должны иметь толщину на 1,5 см больше обычного. Это делается из расчета необходимости крепления вентиляции, дымохода или водостока.

Керамическая черепица

Главной сложность проектирования стропильного каркаса под керамическую черепицу является большой вес материала ля крыши. Он тяжелее профнастила в 10 раз и на квадратный метр приходится от 40 до 60 кг.

Под такое покрытие используют сухие балки, с влажностью всего 15%. Их сечение должно быть либо 50х150, либо 60х180 мм. При таких показателях максимально допустимое расстояние между стропилами может быть 1,3 метра. Минимальный допустимый шаг, через который можно ставить стропила, составляет 0,8 м. На окончательное решение влияет уклон кровли: при 15° шаг делают 0,8 м, при 75° — 1,3 м.

Расстояние между досками обрешетки подбирается так, чтобы каждое пересечение черепицы имело собственное основание. Стандартная длина материала равна 400 мм, а величина нахлеста при монтаже колеблется между 55 и 90 мм. Получается что расстояние между центральными осями обрешетки может быть либо 310, либо 345 миллиметров.

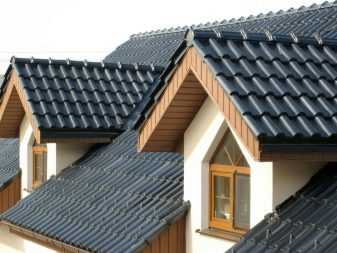

Металлочерепица

В последние годы особо остро стоит вопрос: как определить расстояние между стропилами под металлочерепицу?. Она имитирует более дорогой керамический материал, но при этом имеет положительные свойства профнастила. Монтаж такого покрытия прост и не требует больших финансовых затрат. Все это делает материал привлекательным для крыш частных домов.

Масса металлочерепицы меньше керамической, поэтому требуется более простой каркас. Уменьшается сечение балок до 50х150 мм и увеличивается шаг между обрешеткой. Шаг стропил под металлочерепицу колеблется между 0,6 и 0,95 м.

Ондулин

Допустимый шаг для покрытия из ондулина составляет 0,6—0,9 метра. Стандартное сечение стропил — 50х200 миллиметров. Такие размеры позволят выдержать создаваемую нагрузку кровельного пирога на двускатную крышу.

Поверх контробрешетки крепят обрешетку из брусков размерами 40х50 миллиметров. Шаг между центральной осью составляет 600 мм.

Советы

На сегодняшний день специалисты рекомендуют воспользоваться наиболее эффективным способом установки стропильной системы двускатной крыши.

Для качественной установки применяется комбинированный способ установки висячих и наклонных стропил. При таком сочетании возможно снизить расход материалов и повысить уровень прочности конструкции.

Во избежание протеканий во время дождя по краям стен делают свес около 55 см. Это поможет защитить верхние части стен от сырости. Перед установкой стропил их обязательно обрабатывают антисептиком, антигрибковыми средствами, а также антипиренами от возгорания.

Для усиления конструкции в целом выполняются затяжки. Усиление стропил с помощью затяжек выполняется по принципу: чем ближе к коньку, тем они массивнее. Затяжки делают деревянным брусом с большим сечением

При этом важно контролировать надежность фиксации и соединения узлов

Стропильные системы скрепляются болтовым способом

При этом важно использовать шайбы и пластины из металла. Так гайки будут меньше утапливаться в поверхность древесины

Прдробнее об установке стропильной системы двускатной крыши вы узнаете в следующем видео.

Особенности

При возведении двускатной крыши устанавливается стропильная система и основные детали кровельной конструкции. Сюда относится каркас (в виде стропил с подкосами), мауэрлат. Делают их из качественной древесины – это брусья 150х150 мм и доски сечением 50х150 мм. Традиционными считаются двускатные крыши симметричного типа, имеющие прямые скаты (щипцовая кровля). Угол наклона скатов такой кровли доходит до 45 градусов, что позволяет избежать нагрузок на конструкцию (например, при снегопадах и ветре).

Другие виды двускатной кровли, например, с ломаными скатами, позволяют оборудовать мансарду под крышей. В этом случае скаты сверху кровли представляют собой более пологие откосы, а снизу – с резким уклоном. Ломаная двускатная крыша должна возводиться на более сложную и прочную конструкцию. При строительстве несимметричной кровли конек крыши выполняется со смещением от центра. Делается это с учетом конструктивных особенностей здания.

Установка стропил

Монтаж стропил

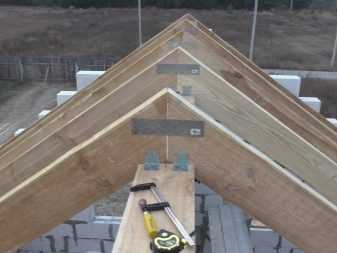

Стропила собраны на земле

Создав основу для каркаса, изготавливают шаблон, по которому на земле собираются все стропильные ноги для висячей системы. Чтобы создать образец берут две тонкие доски равные по длине стропилу и скрепляют на концах гвоздем. Эта заготовка устанавливается на ширину прогона, а получившийся угол фиксируется отрезками доски.

Для разметки монтажных запилов в верхней и нижней части стропил используется второй шаблон. Его основой служит фанера. Собирая ноги, нужно строго следовать шаблону, чтобы не пришлось переделывать конструкцию. Верхняя часть стропил соединяется деревянной или металлической пластиной.

Первая пара стропил устанавливается на противоположных фронтонах. Она фиксируется временными подкосами и выставляется по уровню. Между ногами протягивается шнур, как ориентир для установки остальных стропильных ферм. Конструкция соединяется ригелями, подкосами и опорами.

При небольшом пролете стропила не скрепляются коньковым прогоном. Крыша с шириной более пяти метров требует усиления конструкции коньковой балкой. Этот брус крепится как под стропилами, так и над ними. Соединение происходит с запилом и пластинами. При большой длине стропил устанавливаются опорные стойки, предохраняющие от провисания.

Завершением работы по установке стропильной системы станет крепление обрешетки.

Предлагаем ознакомиться Гормональные травы для женщин — фитогормоны

Чтобы знать, как правильно выполнить стропильную конструкцию, можно посмотреть видео, рассказывающее об этапах работы.

Если говорить простыми словами, брусья должны выходить за стены на определенное расстояние. Брусья устанавливают в одном направлении, оставляя между ними равное расстояние.

Чтобы во время выполнения работ не было ошибок, следует придерживаться четкой последовательности действий:

  • Монтируем доски своими руками, отступая от края стен в среднем на полметра.
  • Между брусья протягиваем шнур – он будет служить своеобразным «маячком» для монтажа следующих балок.
  • Расстояние между «ногами» конструкции нужно выбирать, исходя из сечения стропил. Так, если вы решили выбрать «половые» доски, размером 5*15 см, то шаг должен составлять примерно 60 см. Стоит отметить, что это значительно упростит все дальнейшие работы. А все благодаря тому, что ширина утеплителя для мансарды чаще всего составляет 60 см, а значит, ничего подрезать не нужно будет.
  • Переходим к установке поперечных брусьев, которые одной частью должны соприкасаться с крайней балкой, а второй – выходят за стены. Промежуток между такими перемычками должен составлять около 1 м.
  • Балки притягиваем к основе (мауэрлату) с помощью гвоздей, также можно воспользоваться саморезами и стальными уголками (для надежности).

Чтобы во время строительства стропильной системы своими руками вам было максимально удобно осуществлять работу, постелите на балки обычные доски.

Теперь пришло время поговорить про установку конькового бруса. Данный этап состоит из нескольких шагов:

  • Установка вспомогательных стоек, представляющих собой П-образные распорки из дерева. Профессиональные специалисты советуют, чтобы высота распорок были равна высоте первого этажа.
  • Собираем стойки на противоположных концах конструкции и ставим промежуточные балки, выдерживая шаг в 2,5 метра.
  • После монтажа стоек укладываем сверху коньковый брус (деревянная доска с сечением 5*20 см). Закрепите конструкцию саморезами.

Расстояние между стропилами для различных видов крыш и материалов

О важности крыши для любого строения спорить бессмысленно. Недаром за всю историю человечества было изобретено более десятка различных видов кровель от простых до достаточно сложных в проектировании и строительстве

Важным элементом при планировании возведения крыши является шаг между стропилами – прочными брусками, являющимися основой конструкции. Об этом и пойдет речь в данной статье.

Расстояние между основой кровельных скатов не является постоянной величиной и зависит от следующих составляющих:

  • вида кровли;
  • угла наклона ската;
  • вида предполагаемого к установке кровельного материала;
  • размеров сечения стропил.

Прежде чем приступать к процессу возведения верхней конструкции дома следует выполнить расчет, определив оптимальное, расстояние между стропилами.

Монтаж стропильных ног

Очень важно правильно прикрепить стропильные ноги к мауэрлату. От того, как будет выполнено соединение стропил с мауэрлатом, зависит прочность и надежность крыши

Существует два варианта крепления – жесткое и скользящее. Каждое из них подходит к определенным стропилам – висячим или наслонным.

Жесткое крепление делает невозможными любые повороты, подвижки или изгибы стропил. Для этого делают запилы на стропиле и закрепляют ногу с мауэрлатом с помощью проволоки, металлических скоб или длинных гвоздей. Также можно использовать металлические уголки.

При создании вальмовой крыши диагональное стропило нередко должно быть более 6 метров. В связи с этим делают наращивание стропил по длине, перед этим обязательно выполняется разметка стропил. Чтобы это сделать, соединяют две доски, используемые при создании обычных стропил. Диагональные элементы всегда оказываются длиннее рядовых, плюс к этому они испытывают большую нагрузку, поскольку на них опираются накосные ноги.

Чтобы усилить стропильные ноги, для них делают подкосы в виде вертикальных стоек. Больше двух стоек устанавливают редко. Для усиления накосных стропил тоже устанавливают подкос или стойку,которая должна опираться на подкладку из дерева, расположенную непосредственно на перекрытии (в случае железобетонной плиты) или на затяжку, одновременно являющуюся потолочной балкой. Подкосы опирают на лежень и ставят под углом от 45 до 50 градусов. Главным их назначением является возможность принять на себя максимальную нагрузку от стропил.

Стропильная конструкция под керамическую черепицу

Особенности конструкции стропил под укладку керамической черепицы связаны с тем, что сырьем для ее изготовления является глина – материал достаточно тяжелый, ее вес больше, чем у металлочерепицы раз в 10. Таким образом, нагрузка на несущую систему кровли из расчета на один квадратный метр площади равна от 40 до 60 килограммов.

Стропила под такую каркасную систему необходимо изготавливать из хорошо высушенной древесины, влажность которой не превышает 15%. Для их производства используется брус сечением 50х150 миллиметров или 60х180 миллиметров (для надежности). При этом шаг стропильной системы составляет 80 – 130 сантиметров в зависимости от крутизны уклона кровли. Так при угле наклона, равном 15 градусам, расстояние между стропилами равно 80 сантиметрам, а при 75 градусах – 130 сантиметров.

Когда вычисляется шаг между стропилами, специалисты учитывают их длину. При максимальном значении длины элементов при выполнении работ соблюдают минимальное расстояние между ними. При коротких стропилах оно должно быть максимально большим. Безопасное передвижение по крыше с уклоном меньше 45 градусов можно совершать, если стропильный шаг не превышает 80-85 сантиметров.

При обустройстве керамической кровли имеется еще одна особенность – это определенный размер шага обрешетки, с которым ее набивают на стропила. Он зависит от типа приобретенной черепицы. Наиболее простым способом произвести расчет шага обрешетки можно, если учесть, что в большинстве своем черепица имеет длину 400 миллиметров, а нахлест при укладке составляет от 55 до 90 миллиметров. Поэтому в данном случае шаг обрешетки равен длине черепицы минус величина нахлеста, а это 310-345 миллиметров (читайте: “Обрешетка крыши под металлочерепицу: монтаж и крепление”).

Когда крыша имеет несколько скатов как на фото, шаг обрешетки и количество рядов черепицы рассчитывают для каждого шага стропил в отдельности. Разметку рядов выполняют при помощи шнура, закрепляемого на контробрешетке, которая находится на противоположных сторонах ската крыши (читайте ещё статью: “Шаг обрешетки под профнастил”).

Сооружение односкатной крыши

Односкатная крыша из профнастила отличается от двускатной количеством скатов. По сути, это стропильные ноги, уложенные во всю длину пролета дома. То есть от стенки до стенки. Угол наклона чаще всего формируется за счет разности высот стен, на которые стропила упираются. Отсюда и уменьшение элементов односкатной кровли из профнастила.

То есть в кровельной конструкции данного типа полностью отсутствует конек. Сами же стропильные ноги, если их длина большая, опираются в стойки, которые под них устанавливают. Последние в свою очередь опираются на перекрытие дома.

Что касается монтажа обрешетки и самого кровельного материала, то здесь используются те же требования и нормативы, которые были описаны в конструкции двускатной крыши.

Дом с односкатной крышейИсточник houzz.com

Элементы стропильной конструкции

Строительные нормы требуют использования в конструкции стропильной системы определенных элементов, каждый из которых выполняет свою функцию:

  • Мауэрлат. Главный элемент кровли. Он выполняет функцию фундамента крыши, устанавливается по периметру стен и равномерно распределяет нагрузку, не позволяя строению опрокинуться. Чаще всего для создания мауэрлата используется брус. Если стропила изготавливают в деревянном доме, то в качестве него используют верхнюю обвязку стены.
  • Стропильные ноги. Важный элемент конструкции, который помогает поддерживать вес кровельного пирога. Пространство между стропилами должно быть заполнено теплоизолятором, а сверху на него устанавливается обрешетка.
  • Прогоны. Это обычные брусья, которые укладывают горизонтально вдоль кровли. Они выполняют функцию опоры для стропильных ног. В строительстве используют несколько типов прогонов: коньковый, который располагается на самом верху кровли и помогает стропилам сохранять устойчивость, и боковые, которые располагаются в самом центре стропильных ног.
  • Стойки. Выглядят как дополнительные упоры для конька и стропил. Их главная задача – взять на себя часть веса конструкции.
  • Подкосы. Представляют собой наклонные брусья, которые служат подпорками для стропильных ног. Они помогают повысить жесткость и прочность сооружения.

Стропильная конструкция под покрытие из шифера

Шифер относится к одному из наиболее популярных кровельных материалов. Для его монтажа выбирают стропила сечением 50х100 или 50х150 миллиметров. При решении вопроса, через какое расстояние ставить стропила, надо исходить из того, что минимальное значение не может быть менее 600 миллиметров, а максимальное – 800 миллиметров (подробнее: “Как ставить стропила на дом”).

Для изготовления обрешетки используют деревянный брус сечением 50х50 миллиметров или доску 25х100 миллиметров. Шаг обрешетки подбирается в зависимости от угла уклона ската кровли. Если он незначителен, тогда достаточно, чтобы лист материала опирался на 4 бруска с шагом 45 сантиметров, а при большом уклоне хватит 3-х брусков с шагом от 630 до 650 миллиметров.

Как сделать монтаж кровли из профнастила своими руками, подробная видеоинструкция:

Самое начало

Для того чтобы потом не тратить лишние деньги на переделки, необходимо с самого начала понять, что обустройство участка – процесс длительный и трудоемкий. К нему необходимо подходить комплексно, стараясь одновременно решать сразу несколько задач.

Сначала специалисты рекомендуют тщательно подумать и определить, какую функцию будет выполнять дача, чем она является для семьи: местом отдыха, летнего проживания или плацдармом для выращивания садовых растений. Необходимо понимать, сколько человек постоянно будут проживать в ней, какого возраста эти люди, какие интересы они имеют. Полезно заранее опросить всех и записать на отдельный листочек все имеющиеся пожелания. Таким способом удается составить список необходимых объектов, которым нужно найти место на приусадебном участке.

Компактный дачный огородИсточник gardeningo.com

Когда все это будет закреплено на бумаге, можно приступать к подготовке реализации проекта. На начальном этапе производится выравнивание придомовой территории. При необходимости сразу обустраивается дренажная система. Если на участке большой перепад высот, его обязательно нужно обыгрывать при озеленении. Строить заранее подпорные стойки, оборудовать их ливневыми стоками.

Параллельно делать выемку грунта там, где потом будет находиться искусственный водоем. Сразу осуществляется и трассировка будущих дорожек и подъездов. Готовятся временные территории, на которых потом будет производиться складирование необходимых строительных материалов.

Перепад высот как часть ландшафтного дизайнаИсточник pinterest.ch

Строительство беседок, хозяйственных построек, закладку газона, устройство ограды лучше доверить профессионалам. Они же должны после завершения основного этапа организовать вывоз строительного мусора. Хозяева, в свою очередь, могут и должны осуществлять надзор за качеством произведенных работ, которые, к слову, стоят не дешево. Но лучше заплатить мастерам один раз, чем потом постоянно что-то переделывать. Опыт самостоятельного обустройства участка загородного дома показывает, что обычный обыватель не может учесть все нюансы грамотной подготовки земли к реализации ландшафтного дизайна. Отсутствие профессиональных знаний приводит к появлению распространенных ошибок. Их исправление заметно увеличивает итоговую смету проекта.

Установка ограды – необходимость, которая поможет защитить дачу от непрошеных гостей. В целях повышения безопасности специалисты рекомендуют сразу делать высокие глухие заборы, для этого использовать любые доступные материалы, а потом их дополнительно декорировать с внутренней стороны при помощи такого же озеленения.

Высокий забор удачно маскируется элементами ландшафтного дизайнаИсточник benimmulku.com

Когда черновые работы будут сделаны в полном объеме, необходимо прокладывать кабели и устанавливать освещение. Посадка сада – завершающий этап обустройства участка загородного дома. Он будет длиться все время, пока хозяева пользуются придомовой территорией. Многое в данном вопросе зависит от их вкусовых предпочтений. Для кого-то на первом месте окажется плодовой сад, для кого-то огород и теплица. Есть категория лиц, для которых выезд за город ассоциируется и отдыхом и расслаблением. Им будет проще разбить газон и посадить цветы в клумбах.

Рекомендации по укреплению стропильных систем изнутри

Вопрос, как укрепить стропила, возникает в тех случаях, когда необходимо устранить дефекты деревянных конструкций, которые появились в результате естественного износа или утраты жесткости деревянного каркаса и повреждения отдельных его элементов. Как правило, в первую очередь деформации подвергаются стропильные ноги, которые начинают прогибаться. Такое явление может возникать, если во время строительства дома или гаража установка стропил не была выполнена по всем правилам.

Место стыковки стропильных ног с коньковой балкой крыши является одним из самых важных. Если обнаружены малейшие отклонения, в этом месте следует укрепить стропила крыши как можно быстрее. Иногда для того, чтобы притянуть стропила к прогону или друг другу, используют домкрат. После этого стык как следует укрепляют перфорированной металлической полосой или деревянной накладкой с толщиной от 2 см. Устанавливают такую накладку под коньком.

На следующем этапе переходят к выравниванию стропил. Для этого применяется гидроцилиндр. Перед тем как усилить стропила и выполнить их выравнивание, изнутри к ним саморезами прикрепляют треугольные деревянные упоры. После их установки можно выпрямить стропильную ногу гидроцилиндром и установить распорку, которая в будущем защитит каркас крыши от воздействия внешних нагрузок.

Перед тем как укрепить крышу дома с помощью наращивания дополнительных брусьев, следует закупить материал необходимой ширины (она должна соответствовать или слегка превосходить сечение стропил) и длины. Сначала подготовленный брус крепится на стропильной ноге на саморезах. После этого просверливают ряд отверстий сквозь брус и стропило, чтобы эти элементы можно было зафиксировать шпильками.

Рассверливать отверстия следует с отступом в 30-50 см в шахматном порядке. Таким образом, достигается усиление сопротивляемости каркаса изгибающим усилиям. Сечение отверстий и крепежных шпилек должно соответствовать. Шпильки с резьбой продевают в подготовленные отверстия, надевают шайбы и закручивают самозатягивающиеся гайки. Они обеспечат качественное крепление и эксплуатацию кровли без необходимости подтягивать крепеж. Завинчивать гайку нужно до тех пор, пока не появится характерный скрип древесины.

От чего зависит шаг между стропилами

Ошибки в строительстве приводят к печальным последствиям. Обрушение крыши — одно из них. Чтобы избежать подобного, на стадии проектирования проводится расчет с учетом всех действующих нагрузок.

Схема распределения нагрузок стропильной системы на дом

Стропила представляют собой наклонные балки, свободно лежащие на двух опорах — мауэрлате и коньке. Они воспринимают нагрузку с грузовой площади, расположенной между двумя стропильными ногами. Как правило, они укладываются с шагом 0,7-1,5 м. Сверху монтируется настил (обрешетка), к которому крепится кровельное покрытие.

Чем уже шаг, тем меньше грузовая площадь, соответственно и нагрузка на одно стропило, и наоборот. При расчете нужно добиться соотношения, при котором обеспечивается оптимальное нагружение конструкций, но отсутствуют недопустимые деформации.

Подготовка участка

Непосредственно строительство начинается с подготовки строительной площадки. Этот шаг, о котором часто забывают неопытные застройщики, включает в себя сразу несколько этапов строительства дома из кирпича, бетона, панелей или дерева.

При подготовке участка сначала уделяют внимание коммуникациям, если они проходят по его территории. Коммуникационные линии либо переносятся в соответствии с архитектурной документацией, либо временно отключаются

После этого стройплощадка освобождается от старых построек. Далее удаляются все зеленые насаждения, которые могут помешать стройке или подвозу материалов.

Если при покупке участка не была получена точная информация о глубине пролегания грунтовых вод, то в процессе его подготовки проводятся геодезические мероприятия. Потом при помощи спецтехники выравнивают грунт.

Подготовка участка для строительства домаИсточник www.remontnik.ru

Расчет

Нельзя недооценить важность расчетов стропильной системы двускатной крыши. В процессе проектирования необходимо вычислить полезную площадь и исходя из полученных данных решить, насколько высокими будут вертикальные стойки

В этом случае имеет значение несколько факторов.

Нагрузка

При возведении кровельной конструкции важно рассчитать максимальную нагрузку на крышу дома, на все стропила и перекрытия балками. Может понадобиться усиление стропил, тогда в проект вносятся коррективы

Например, может потребоваться использование дополнительных накладок или бруса с большим сечением, чем планировалось. Важен и вес всей стропильной системы. В этом случае расчет ведется с учетом не только сечения пиломатериалов, но и плотности и влажности древесины, определяется расстояние шага между стропилами.

На сегодняшний день существует специальная классификация нагрузок на кровельную систему:

  1. Основная нагрузка касается веса стропильной конструкции, температуры нагрузки, снеговых и других погодных факторов.
  2. Дополнительная нагрузка касается расчетов влияния ветра и гололеда.
  3. Форс-мажорные нагрузки связаны с техногенными обстоятельствами (современная кровля должна выдержать все).

Уклон

Важно грамотно рассчитать угол наклона скатов. При стандартной ширине дома в 6-8 м угол скатов составляет 45 градусов, но этого мало для пространства в мансарде

При угле наклона в 60 градусов конструкция обойдется дороже, но вся крыша будет выполнена удачней. При 45 градусах наклона можно выбирать любые кровельные материалы. Если двускатная крыша изначально планируется асимметричной, то в чердачном пространстве можно спокойно обустроить жилую мансарду, но для этого надо посчитать полезную площадь. Выбирается обычно стандартная двускатная крыша. При этом важно учесть нагрузки на крышу из-за ветра и снега. При увеличении угла наклона скатов увеличится и расход материалов. Но и эксплуатационные характеристики такой кровли будут выгодно отличаться. Если планируется возвести двускатную крышу с неравными углами скатов, то все работы можно выполнить в оригинальном дизайне. Тем не менее, при проектировании лучше отталкиваться от классической конструкции в виде симметричной кровли с равнобедренным треугольником в основании.

Шаг

Шаг стропил, используемый при создании крыши, является одним из основополагающих при возведении конструкции. Существует зависимость шага стропильной системы от кровельного материала. В качестве последнего используется профнастил, шифер, мягкая кровля или металлочерепица.

Шифер для кровли используется повсеместно. Этот кровельный материал отличается относительной прочностью, невысокой стоимостью и устойчивостью к температурным перепадам. Однако материал обладает определенным весом, соответственно, необходимо обеспечить крышу мощной стропильной системой. Стоит учесть, что для шиферной кровли должно быть не менее трех точек опоры (по центру и по краям).

В последние годы достаточно большое распространение среди кровельных материалов получила металлочерепица. Материал прост в монтаже и отличается привлекательным внешним видом. Металлические листы для кровли удобно использовать, так как они имеют малый вес. В связи с этим расстояние между стропилами может быть большим (например, 600-950 мм с сеченным брусом 150х50 мм).

Покрытие из профнастила может быть выполнено из оцинкованного стального листа со специальным защитным покрытием (от внешних погодных воздействий). Современный профнастил отличается по цвету, ширине гофры. Внешне такое покрытие отличается по дизайну. Шаг между стропилами под профнастил будет зависеть от вида профиля, от углов наклона и конфигурации крыши. Для стропильной системы в этом случае используется брус сечением 50-75 мм. Это может быть и доска 20-50 мм шириной.

Устройство двускатной крыши

Из самого названия становится понятным, что эта кровельная конструкция состоит из двух скатов прямоугольной формы, которые стыкуются в самой верхней точке крыши под определенным углом. Этот стык называют коньком. Его формируют именно стропильные ноги, но формирование может производиться по двум технологиям. Это зависит от типа стропил, которые делятся на две разновидности: наслонные и висячие.

Первые – это доски или брусы, которые верхними концами упираются в коньковый прогон, к нему же и крепятся. Прогон – это тоже брус, расположенный в горизонтальной плоскости перпендикулярно стропильной системе. Он устанавливается на опорные стойки из досок или брусов, которые сами упираются в перекрытие дома. Минимальное сечение стропил – 50х200 мм, прогона – 100х100 мм. Нередко прогон собирают из двух досок толщиною 50 мм.

Коньковый прогон двускатной крыши из спаренных досокИсточник kostromaremont.ru

Вторые – это все те же стропильные ноги, которые верхними концами упираются друг в друга. Они в местах соединения и крепятся разными способами. У висячих стропил есть дополнительный элемент, который не позволяет им разъехаться в разные стороны. Этот элемент называют затяжкой. По сути это доска, установленная поперек пары стропил, она может располагаться на уровне перекрытия, посередине высоты кровли или в верхней части ближе к месту соединения верхних концов стропильной системы.

Обычно наслонную стропильную систему собирают из подготовленных элементов прямо на крыше. Висячую разновидность стараются собрать на земле на ровной площадке, а затем уже в готовом виде поднимают на крышу, где устанавливают по требуемому месту.

Добавим, что висячие стропила большой длины создают провис, что негативно сказывается на кровельной конструкции. Поэтому под каждую из них в этом случае устанавливают подпорку из досок. Или монтируют прогон из бруса, который упирается в несколько стоек.

Висячие стропила с верхней и нижней затяжкамиИсточник tvoygarazh.ru

Второй немаловажный элемент двускатной кровельной конструкции – мауэрлат. Это брус сечением не меньше 100х150 мм, которые крепят к стенам дома. Способов крепления немного, но чаще для этого используют шпильки, которые крепят к армирующему каркасу заливаемого пояса. Главная задача мауэрлата – равномерно распределить точечные нагрузки от стропильных ног на стены дома. Если возводится каркасное сооружение, то функции мауэрлата выполняет его верхняя обвязка, если собирается деревянный сруб из бревен или брусов, то его функции выполняет верхний венец конструкции.

Если рассматривать саму двускатную крышу без кровельного материала, то это не очень сложный скелет, состоящий в основном из стропильной системы, поверх которой набита обрешетка.

Стропильная система и обрешетка двускатной кровлиИсточник en.decorexpro.com
