Когда необходима и как осуществляется откачка воды из котлована?

Подвоз воды автоцистернами

Подвоз воды осуществляется при удалении водоисточника на расстояние более 2 км. Или, если имеются сложности в заборе воды, при отсутствии технических средств, позволяющих забрать воду в неблагоприятных условиях.

При принятии решения по доставке и подаче огнетушащих веществ с помощью подвоза необходимо:

  • рассчитать и сосредоточить необходимое количество автоцистерн;
  • создать у водоисточника пункт заправки автоцистерн (АЦ);
  • создать у места пожара пункт расхода воды;
  • определить оптимальные варианты заправки цистерн и подачи воды;
  • назначить ответственных лиц за работу на организуемых пунктах.

Схемы заправки пожарных автоцистерн или приспособлен-ной техники могут быть различны. Наиболее распространён-ными являются:

  • самостоятельный забор воды пожарной машиной;
  • заправка ёмкости АЦ насосом пожарной машины, пожарной мотопомпы заливкой или с помощью гидроэлеватора.

Имеются различные способы использования ёмкости автоцистерн у места пожара:

  • подача стволов непосредственно от прибывшего пожарного автомобиля;
  • пополнение искусственного водоема и подача стволов          от пожарной машины, установленной на него;
  • пополнение ёмкости пожарной машины, от которой подаются стволы на ликвидацию горения и защиту.

При ограниченном количестве автоцистерн и удобном подъезде к горящему объекту, нужно в действующую рабочую линию включать автоцистерны, прибывшие с заправки. (При заправке от колонки,  установленной на гидрант водопроводной сети диаметром 150 мм и более, и напоре 15 – 20 м.вод.ст.,          воду подают через оба штуцера колонки).

Для осуществления бесперебойной подачи воды к месту пожара необходимо добиться выполнения следующих условий:

суммарное время нахождения автоцистерн на пункте расхода воды должно быть не менее продолжительности цикла подвоза;

расход воды на наполнение автоцистерн на пункте заправки должен быть не менее фактической подачи насоса АЦ для обеспечения работы стволов.

Если ёмкости автоцистерн, участвующих в подвозе, значительно не различаются между собой (не более 20%), то число автоцистерн для осуществления цикла подвоза следует определять по формуле:

Время следования автоцистерн от водоисточника к месту пожара определяется по формуле:

При  задействовании для  подвоза хозяйственной техники, имеющей ёмкости для транспортировки воды, на пункте расхода целесообразно оставлять головную АЦ. Прибывающие к месту пожара цистерны сливают запас воды в ёмкость головной цистерны, насос которой обеспечивает подачу воды к стволам. Головная АЦ не участвует в цикле подвоза, поэтому при определении числа АЦ в расчёт не принимается.

Использование гидроэлеватора при недостатке воды

Системы водоснабжения

Системой водоснабжения называется комплекс инженерных сооружений, предназначенных для забора воды из естественных водных источников, поднятия ее на высоту, очистку при потребности, сохранение ее запасов и подачи к потребителям и к месту пожара.

Системы водоснабжения классифицируют по:

  1. Виду обслуживаемого объекта – городские, поселковые, промышленные, сельскохозяйственные, железнодорожные.
  2. Способу подачи воды – напорные водопроводы с механической подачей воды насосами и самотек (гравитационные), который преимущественно устраивается в горных районах при расположении водоисточника на достаточной высоте. Эти системы нуждаются в меньших капитальных и эксплуатационных затратах, они более надежны, чем напорные, поскольку не нуждаются в электроснабжении основного оборудования.
  3. Виду используемых естественных источников – водопроводы, которые эксплуатируются из поверхностных водных источников (реки, озера, водохранилища, каналы) и из подземных (артезианские скважины, каптажные камеры, шахтные колодцы, источники). Имеют место также водопроводы смешанного водопитания.
  1. Назначению – хозяйственно-питьевые (для подачи воды на хозяйственные и питьевые потребности населения и рабочих предприятия), производственные (обеспечивают водой технологические процессы производства), противопожарные (обеспечивают подачу воды для пожаротушение), объединенные.
  2. Давлению – низкого и высокого. Свободный напор в сети противопожарного водопровода низкого давления при пожаротушении на отметке поверхности земли должен быть не менее 10 м. (СНиП 2.04.02-84, п.2.26). При этом необходимый для пожаротушения напор на стволах создается с помощью насосов, которые подают воду от пожарных гидрантов (ПГ) к очагу пожара.

Что необходимо знать перед началом проведения работ?

  1. Надо знать и метод соединения с основной трубой. Обычно врезка ветки дополнительного трубопровода в магистральный производится без отключения основой подачи воды, то есть под огромным давлением;
  2. Нужна и определенность в плане того, какая технология строительства водопровода будет использоваться. Их существует несколько, и более подробно о них мы побеседуем далее.

Строительство инженерных сетей — работа непростая и очень ответственная. О том, как правильно осуществить прокладку сети связи, читайте в этой статье . Подробную информацию о строительстве электрических сетей можно найти .

Все эти вопросы необходимо досконально обдумать перед началом строительства водопровода и канализационных сетей, составить детальный проект с чертежами, по которым будет понятно направление проведения сетей трубопровода и прочие нюансы. Если невозможно осуществить это самостоятельно, то есть организации по строительству водопровода и канализации, в которые можно обратиться.

Штрафы и ответственность

Ответственность за пренебрежение требованиями о содержании в исправном состоянии противопожарного водоснабжения несут согласно ст. 20.4 КоАП РФ, которая может выражаться по результатам проверок объектов в следующих штрафных санкциях (на момент публикации статьи):

  • Для должностных лиц – от 6 до 15 тыс. р.
  • Для предпринимателей – от 20 до 30 тыс. р.
  • Для юридических лиц – от 150 до 200 тыс. р.

ВНИМАНИЕ: актуальные штрафы всегда уточняйте в КОАП. Учитывая, что наложение административного штрафа не освобождает от выполнения обязанностей по соблюдению требований ПБ, в том числе по содержанию противопожарного водоснабжения, то вряд ли стоит доводить ситуацию до принудительного их исполнения

Учитывая, что наложение административного штрафа не освобождает от выполнения обязанностей по соблюдению требований ПБ, в том числе по содержанию противопожарного водоснабжения, то вряд ли стоит доводить ситуацию до принудительного их исполнения.

Требования нормативных документов и нормы проектирования

Существует СП 31.13330.2012 о наружных сетях снабжения водой, являющийся актуальной редакцией СНиП 2.04.02-84. Однако в нем п. 5.10 указано, что все вопросы обеспечения ПБ, требования к наружному противопожарному водоснабжению – расчетным расходам воды на тушение объектов, количеству возможных одновременных пожаров, минимальным свободным напорам в сетях; а также расстановке пожарных гидрантов на них с учетом категорий зданий по взрывопожарной опасности нужно принимать согласно ФЗ-123, СП 8.13130.2020.

В Федеральном законе это указано в ст. 62, 68 – о противопожарном водоснабжении зданий, сооружений, территории городов, поселков, организаций, а в ст. 99 – об источниках противопожарного снабжении водой производственных объектов.

Второй официальный документ – это свод правил «Наружное противопожарное водоснабжение. Источники. Требования ПБ». В нем детально изложены все вопросы организационного, инженерно-технического создания, эксплуатации таких сооружений, оборудования.

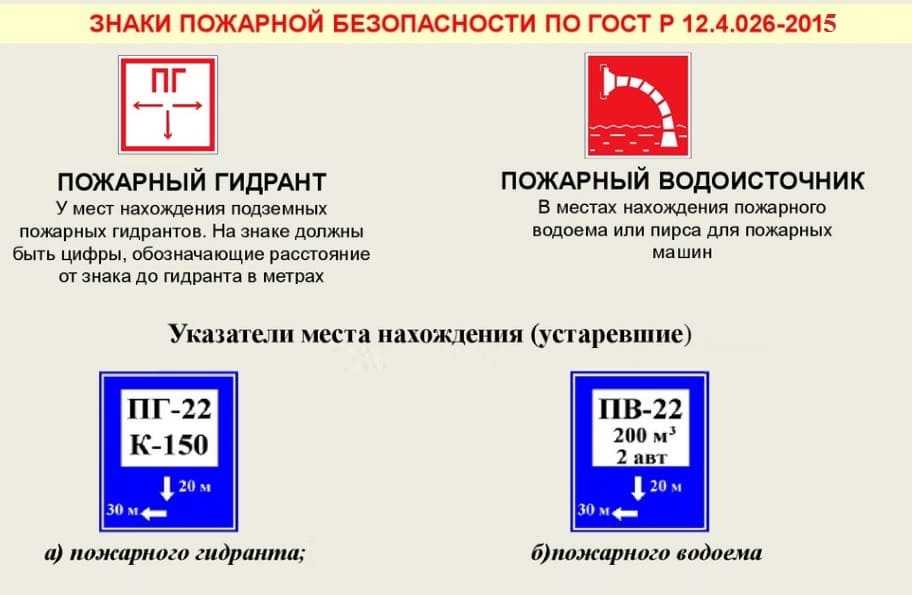

Обозначение наружного пожарного водоснабжения

Прежде всего, это то, что наружное водоснабжение для борьбы с огнем обязательно необходимо иметь на территориях всех населенных пунктов, организаций, предприятий. При нецелесообразности создания централизованных, локальных инженерных сетей с пожарными гидрантами допускается организовать его из искусственно созданных пожарных водоемов, резервуаров для следующих защищаемых объектов:

  • Поселков с населением меньше 5 тысяч.
  • Отдельно расположенных зданий вне черты городов, поселков.
  • Любых зданий, если расход воды для их наружного тушения не больше 10 л/с.
  • Малоэтажных зданий площадью, не превышающей по нормам предела пожарного отсека для них.

При проектировании наружных водопроводных сетей противопожарного снабжения водой, пожарных водоемов, резервуаров на территориях производственных объектов стоит также учитывать требования генеральных планов застройки:

  • СП 18.13330.2011 – для промышленных,
  • СП 19.13330.2011 – для сельскохозяйственных предприятий.

При хранении на складах заготовительных, перерабатывающих предприятий больших объемов лесных материалов нужно учитывать требования СП 114.13330.2016 о необходимости орошения каждого штабеля, кучи лесоматериалов 2 компактными струями воды, для чего на таких территориях возводятся пожарные вышки с установкой стационарных пожарных стволов.

Технические требования к конструкции, изготовлению, заводским испытаниям, условиям эксплуатации подземных пожарных гидрантов устанавливает ГОСТ Р 53961-2010, в частности, о том, что полный срок службы такого оборудования составляет не меньше 10 лет; а процент вероятности работы без отказа в течение 200 циклов открывания/закрывания.

Расчет притока водных масс

Для водоотводной системы важно выполнить предварительные расчеты. Если они будут сделаны неправильно, эффективность водоотведения снижается

В результате котлован постепенно наполняется водой, а работы на участке останавливаются.

Определяется минимальная мощность насосов. Они должны успевать откачивать воду даже при появлении нестандартных ситуаций — обильных и продолжительных осадков, прорыва плывуна, интенсивного таяния льда и снега.

Учитывается отношение ширине к длине:

  • менее 1:10 для небольших емкостей;
  • более 1:10 для широких котлованов разных форм, в том числе нестандартных.

Параметр равновеликого круга радиуса или r0 применяется, если емкость не имеет вытянутую форму. Для котлованов прямоугольной формы значение рассчитывается следующим образом:

B/L 0,2 0,4 0,6 0,8
η’ 1 1,12 1,16 1,18 1,18

При неправильной форме используют формулу:

Для определения притока воды используют формулу текущего режима понижения уровня воды. Если выявлено несколько слоев почвы с разной водонепроницаемостью, нужно выявить средневзвешенное значение фильтрации:

Чтобы выявить фактическую подачу воды на конкретной скважине, строят совмещенные характеристики скважины, трубопровода, насосной установки.


Учитываются следующие особенности:

  1. Кривая bc характеризует насосную установку. Она строится с учетом того, что в напорном трубопроводе наблюдаются гидравлические потери.
  2. По линии а-1 видно геодезическую высоту подачи. Она соответствует разнице между местом излива воды из трубопровода и статическим уровнем воды в конкретной скважине.
  3. Линия а-2 обозначает место прохождения трубопровода;
  4. Линия а-3 определяет скважину.
  5. Линия а-4 означает совмещенную характеристику скважины и трубопровода. Для этого нужно прибавить к линии а-3 потери напора в трубопроводе от напорного патрубка до места сброса воды из трубопровода.

Во время строительства обычно используется вся система водопонизительных скважин. При этом общее снижение грунтовых вод зависит от общего дебита скважины.

Типы водопровода

Прежде чем провести наружное водоснабжение, рекомендуется определиться с его типом. По способы транспортировки воды до конечного объекта, сеть водоснабжения может быть технической. В этом случае вода используется только для производства. Её нельзя пить. Чтобы сэкономить, технические сети частично очищаются. Это позволяет повторно использовать отработанный водный ресурс.

Пожарная сеть обустраивается для пожаротушения. Такие системы укомплектовываются специальной техникой и гидрантом. При необходимости сэкономить, при выполнении прокладочных работ, пожарная система совмещается с технической, хозяйственно-бытовой либо тупиковой схемой. Для проведения монтажных работ необходимо руководствоваться принципами пожарной безопасности. Поэтому перед укладкой трубопровода нужно получить разрешение от соответствующих органов. Работы по монтажу проводятся самостоятельно либо с помощью профессионалов.

Чтобы использовать воду в быту, обустраивается хозяйственно-бытовая система. Вода, поставляемая по такой схеме, используется для питья. Перед прокладкой трубопровода разрабатывается план по первичной очистки жидкости. Для этого могут использоваться специальные станции либо фильтры.

2. Вода как основное огнетушащее средство. Случаи запрещения применения воды для тушения пожаров.

Огнетушащие свойства воды заключаются в следующем:

  • охлаждает зону горения за счет большой теплоемкости и скрытой теплоты парообразования;

  • разбавляет реагирующие вещества образующимся паром (объем пара в 1700 раз превышает объем испарившейся воды);

  • изолирует горючие вещества от зоны горения;

  • струя воды механически срывает пламя.

Достоинства воды – доступность и дешевизна, подвижность, легкость транспортировки, химическая нейтральность, неядовитость.

Недостатки воды, следующие:

сравнительно высокая температура замерзания (приходится применять специальные добавки и антифризы);

плохая смачивающая способность, затрудняющая тушение волокнистых, пылевидных, тлеющих материалов (вводят добавки, ПАВ);

малая вязкость, поэтому большая растекаемость и большие потери воды при тушении (специальные добавки увеличивают вязкость, сокращая расход воды и время тушения);

природные соли, содержащиеся в воде, и добавляемые примеси усиливают коррозионную способность воды и ее электропроводность;

струей воды нельзя тушить нефтепродукты – увеличивается площадь пожара, выброс, разбрызгивание горящих продуктов. Распыленной водой можно тушить нефтепродукты;

водой в любом виде и любыми составами, содержащими воду (например, пенами), нельзя тушить щелочные металлы, карбиды и гидриды металлов; металлоорганические соединения. Все эти вещества при взаимодействии с водой взрываются.

Расходные материалы

Какой именно расходный материал для водоснабжения может применяться при монтаже или обслуживании инженерных систем?

Изображение Описание

Графитовый сальник

Графитовый и масляный сальник используют для уплотнения штоков винтовых вентилей, задвижек и валов насосного оборудования.

Лен для подмотки резьб

Сантехнический лен нужен для герметизации резьбовых соединений. Для увеличения срока службы СНиПы полувековой давности рекомендовали пропитывать его свинцовым суриком. В нынешних реалиях сурик с успехом заменяется силиконовым герметиком.

Тангит Унилок — полимерная герметизирующая нить для уплотнения резьб

Наряду с льняной подмоткой для уплотнения резьб используется полиэстеровая нить с силиконом.  Этот расходный материал по водоснабжению исключительно удобен в использовании, но стоит существенно дороже льна.

Прокладки из паронита для фланцевых соединений

Для герметизации фланцевых соединений служат паронитовые и резиновые прокладки.

Пенопластовая скорлупа для теплоизоляции водопровода

Для теплоизоляции металлических трубопроводов применяются материалы из вспененных полимеров — пенополиэтиленовые трубки, скорлупа из пенополистирола и полиуретана.

Сменные картриджи для систем очистки воды

Для очистки питьевой воды используются системы фильтрации со сменными картриджами.

Классификация и методология способов водопонижения

Учитывая, что не бывает одинаковых гидрогеологических условий, способы понижения воды на строительных участках постоянно дополняются. Порой применяемая методика представляет собой систему из множества позиций. Поэтому классифицируются они по нескольким признакам.

По используемому методу

  • С применением иглофильтров – колодцев из трубных секций диаметром 40-70 см, нижний сегмент которых представляет собой фильтрационное звено с режущим наконечником. С помощью этого наконечника и мощной струи иглофильтр погружается в грунт гидравлическим способом. Установки являются частью системы для понижения уровня воды на участке.
  • Открытый способ предполагает защиту котлована сплошными свайными или шпунтовыми стенками, укрепляющими откосы. Шпунты не пропускают воду, позволяя просачиваться ей лишь на уровне дна, где находятся приготовленные водосборники.
  • Закрытый метод заключается в бурении на территории строительного участка приемных колодцев. Затем, по мере их наполнения, вакуумным либо гравитационным способом, из этих водосборников откачивают воду, производя водопонижение котлована.
  • Уплотнение грунта производится несколькими способами, еще и укрепляющими его: заморозка, цементация, битумизация, а также закачка в грунт жидкого стекла (силикатизация). Замораживание грунтовых вод – временное мероприятие, но прочие технологии дают постоянный эффект. Это — несомненный плюс, особенно при возведении крупных подземных объектов (станции метро, тоннели, паркинги и пр.). Инъекционные трубы иногда используют в качестве электродов, применяя электросиликатизацию, значительно ускоряющую и усиливающую уплотнение пород.
  • Пневматическое водоотведение , называемое еще отжатием, предполагает создание высокого давления в глубине грунта. Метод позволяет отжать воду по вертикали, а также по горизонтали давлением сжатого воздуха. Основная его особенность в том, что отжим получается быстрым и эффективным, но краткосрочным.
  • Электроосмотическое водопонижение заключается в погружении в грунт больших металлических стержней – катодов, анодов. Электромагнитные поля, возникающие при подаче постоянного тока, изменяют направление движения подземных потоков, что приводит к понижению уровня грунтовых вод. Кроме того, данный способ значительно повышает несущую способность грунта, а также понижает его растворимость водой. Происходит это за счет возникновения гидроксида того металла, из которого сделаны аноды, и уплотнения этими гидроксидами грунтовых пород путем диффузии.

По глубине и времени проведения работ

  • Поверхностное водоотведение заключается в бурении скважин с поверхности земли вокруг котлована. Эти мероприятия приводят к образованию стабильной депрессионной воронки (участка с пониженным давлением). Теперь, при наличии пород глубже водоносного уровня, способных поглощать воду, ее не выкачивают наверх, а продавливают по скважинам вниз. При наличии подходящих гидрогеологических условий, такая схема очень эффективна для водопонижения котлована. Однако имеет серьезный недостаток – все или почти все скважины должны работать одновременно и стабильно.
  • Подземное понижение УГВ предполагает бурение скважин с дна выработки. Данный способ эффективен при любых условиях, но более трудоемок и длителен.
  • Комбинированный способ применяют, когда поверхностное осушение не дало нужного результата.
  • Предварительное водоотведение производится до начала нулевого этапа строительства. Применяется при наличии мощных водоносных слоев с целью создания условий для начала строительных работ.
  • Параллельное водопонижение на строительной площадке осуществляют одновременно с копкой котлована, траншеи.

Учитывая, что система методик так сложна и разнообразна, подробное рассмотрение здесь имеют лишь некоторые ее компоненты. Те, что являются универсальными, а также используются при реализации практически любых мероприятий данной тематики.

Технология и нюансы прокладывания труб

Любые инженерные сети и водопровод должны пролегать на уровне ниже промерзания земляного кома. Если же это невозможно, тогда нужно позаботиться об утеплителе. Часто для этого используют нагревательный кабель, который проводят вдоль всего пролегания труб. Также можно использовать специальные материалы по типу мерилона и других.

Важно и то, что совместная прокладка водопровода и канализации предусматривает следование определенным правилам. Канализационная сеть должна быть расположена минимум на 40 сантиметров ниже, чем водопроводные трубы

Если трубы все же пересекаются, тогда место их пересечения необходимо изолировать при помощи металлических кожухов. Кроме того, пересечение канализационной трубы и водопровода разрешается делать только лишь под прямым углом.

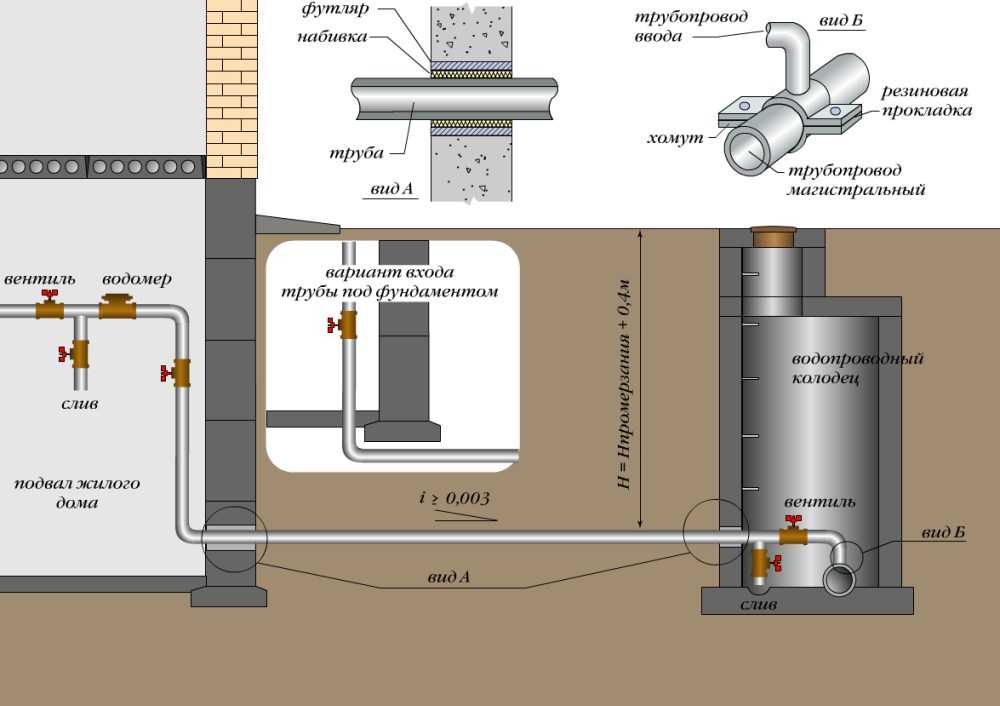

Наружные инженерные сети водопровода могут быть проложены несколькими способами. Рассмотрим наиболее популярные:

  1. Траншейный метод. По длине водопроводной трассы прокапывается траншея. Копать ее можно при помощи лопат вручную, а также используя экскаватор. Дно выкопанной траншеи необходимо выровнять и утрамбовать, после чего прокладывать трубы к месту соединения с центральным водопроводом. Далее траншея засыпается. Такая прокладка сетей водоснабжения и канализации имеет несколько минусов. Например, земля в районе прокладывания траншеи может проседать несколько лет, а осадки будут обильно впитываться в рыхлую землю, вследствие чего грунт будет глубже промерзать зимой. К недостаткам можно отнести и проблемы с прокладыванием траншей через автомобильные трассы. Удобство данного способа заключается в быстроте и меньшей затратности;

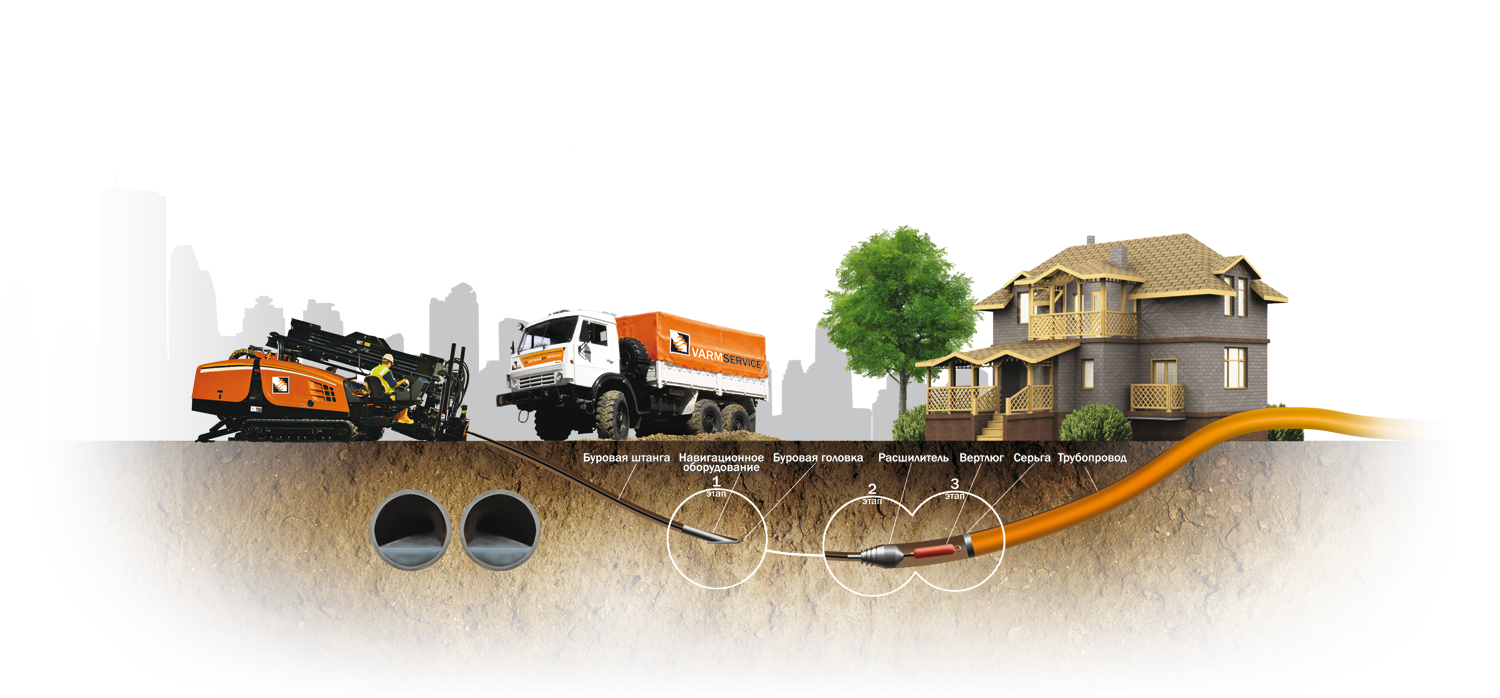

  2. Метод ГНБ — горизонтально направленного бурения — с помощью оборудования. Точность данного метода идеальна. Оборудование бурит несколько отверстий, после чего используются приямки, тросы и прочее. Подобную работу может производить только профессионал с наличием необходимых машин и инструмента.

Указано, как выполнить строительство водоснабжения и канализации для своего жилья

Что нужно взять во внимание и как правильно подобрать материалы для водопровода. Рассмотрена телефонная канализация

Материалы по теме

Краткие сведения о противопожарных водоисточниках.

14 апреля 2020

Краткие сведения о противопожарных водоисточниках. Вода как основное огнетушащее средство….

Первичные средства пожаротушения (огнетушители, песок, асбестовые покрывала) и ручной пожарный инструмент. Назначение и их применение.

14 апреля 2020

1.Первичные средства пожаротушения (огнетушители, песок, асбестовые покрывала) и ручной…

Требования безопасности при разведении костров, при производстве газэлектросварочных работ, правила пожарной безопасности при курении.

14 апреля 2020

1. Требования безопасности при разведении костров
2. Требования безопасности при производстве…

Алгоритм действия личного состава при возникновении пожара в зданиях и сооружениях различных уровней пожарной опасности. Порядок вызова пожарной команды

14 апреля 2020

1. Алгоритм действия личного состава при возникновении пожара в зданиях и сооружениях различных…

Назначение пожарных команд, пожарных постов и расчетов. Порядок несения пожарнопостовой службы

14 апреля 2020

1. Назначение пожарных команд. Порядок несения службы.
2. Назначение пожарных расчетов….

Обязанности лиц суточного наряда и караула по предупреждению и тушению пожара

14 апреля 2020

Обязанности лиц суточного наряда и караула по предупреждению и тушению пожара

Схема и технология открытого водоотлива

Общая схема открытого водоотлива включает следующие элементы:

  • 1 — сниженная поверхность грунтовых вод;
  • 2 — напорный трубопровод;
  • 3 — изначальная поверхность грунтовых вод;
  • 4 — насос;
  • 5 — канава сборная;
  • 6 — приямок.

На схеме стрелки отображают направление движения воды.

При использовании открытого метода вода проникает через откосы и дно, после чего направляется по водосборным канавам, а затем попадает в приямки. После этого она откачивается при помощи насосов. Если грунт мелкозернистый, дополнительно загружается песчано-гравийная смесь. Она улучшает проводимость воды.

Применяются следующие типы центробежных насосов:

С Используются при выборе открытой системы откачки воды. Они эффективны, если наблюдается сильное загрязнение воды.
К Подходят при подготовительном отведении воды после разработки с помощью выемки грунта или гидромеханизмов.
МС Секционные устройства подходят для работы с температурой до уровня 60 градусов. Они используются для питания эжекторной системы.
НД Одноступенчатое оборудование оснащено рабочим колесом и разъемным корпусом в горизонтальном положении. Система подходит для работы с температурой до уровня 100 градусов.

Важно заранее запланировать использование насосов и подобрать наиболее эффективные из них. Учитываются особенности участка, качественные характеристики грунта

Формула расчета неприкосновенного водного запаса

Она выглядит таким образом: Vтр = Qтр.н. * tтр.н. + Qтр.в.*tтр.в. + Qтр.аупт.*tтр.аупт, где

  1. Qтр представляет собой показатель расходования воды на наружное и внутреннее водоснабжение;
  2. tтр – временной отрезок тушения огня с применением наружного и внутреннего противопожарного водопровода;
  3. Qтр.н. – показывает объем воды, необходимый для наружного тушения пожара (установлен нормативами);
  4. tтр.в. – временной отрезок для гашения огня внутренними пожарными кранами (установлен нормативами);
  5. Qтр.аупт. – расходование воды при применении установок пожаротушения, если такие имеются (нормативно установлены);
  6. tтр.аупт – промежуток времени, в течение которого происходит ликвидация очага возгорания с применением установок пожаротушения (нормативно определено).

Снабжение

Важно выделить два типа централизованного водоснабжения:

  1. зонное
  2. групповое

При зонном типе водоснабжения эту величину определяют, исходя из населенности данного пункта и используемой водопроводной сети.

Ведется учет степени огнеупорности сооружений и класса их пожароопасности.

Категорию огнеупорности сооружения или какой-то другой конструкции мы определяем согласно требованиям нормативного документа СНиП 2.01.02-85.

Групповое водообеспечение подразумевает задействование одного водопровода на несколько административных поселений.

Все его магистрали обеспечивают нужды воды на устранение возгораний.

Здесь важны численность населения и особенности застройки всего районного сектора.

Проекты сооружений региона центрального назначения предусматривают учет суммарного потребления по одной магистрали для каждого населенного пункта.

Нормативная величина расхода воды закладывает предполагаемое пожаротушение сельскохозяйственных объектов в пределах территории населенного пункта.

Математическую формулу расчета водопотребления мы можем увидеть в методических указаниях, составленных согласно СП 8.13130.2009.

Кроме того, уровень водопотребления для двух одновременно горящих хозяйственных построек вычисляется, как если бы горели два помещения.

То есть, на такие объекты выделяется максимальное количество ОВ.

Все мы понимаем, что возгорание может произойти не только в помещении или здании, но и на разного рода конструкциях.

Проверка работоспособности

В ППР указано следующие требования:

  • Руководители организаций, под которыми подразумеваются как руководство объектов защиты, так и инженерных служб коммунального хозяйства населенных пунктов, должны обеспечить исправность, регулярный технический сервис, ремонт источников наружного водоснабжения; организуя проверки работоспособности дважды в год – весной и осенью, составляя соответствующе акты.
  • Они также обеспечивают исправность ПГ, резервуаров, водоемов, организуют утепление, очистку от снега в холодный период; а также условия для свободного подъезда пожарной техники, возможность забора воды ежегодно в любое время.
  • Все источники противопожарного снабжения водой должны быть обеспечены указателями с направлением движения, расстоянием до них.
  • Категорически запрещена стоянка любых автотранспортных средств на крышках колодцев ПГ.

Испытания наружного противопожарного водоснабжения ведут по ГОСТ 12.4.009-83, определяющего условия к установке, обслуживанию всех видов пожарной техники для защищаемых объектов, а также ГОСТ Р 53961-2010:

  • Периодичность проверки – 2 раза в году: весной/осенью.
  • Рабочее положение гидрантов в колодцах должно быть вертикальным, а размещение позволять свободно устанавливать, открывать крышки как колодца, так и гидранта; полностью навертывать пожарную колонку; позволять свободно проводить технический сервис, ремонтные работы.
  • Отбор воды из гидрантов должен выполняться только на пожарные нужды, а также в ходе проверок на исправность, водоотдачу, при проведении технического сервиса.
  • Открытие/закрытие ПГ производится вручную ключом пожарной колонки.
  • Акт проверки составляется в свободной форме, комиссией с участием представителей пожарных подразделений, инженерных служб коммунальной инфраструктуры населенных пунктов, предприятий.
  • В нем указывается расположение, номера ПГ, водоемов, резервуаров, их основные технические характеристики, исправность/работоспособность по результатам проверки.
  • Образец акта испытаний в нормативной документации, к сожалению, не приводится, но найти в интернете подходящий бланк такого документа для конкретного объекта или населенного пункта не составит особого труда.

Акт проверки (испытания) пожарных гидрантов (водоемов) на водоотдачу

Образец акта испытаний наружного противопожарного водоснабжения

 Образцы документов доступны для скачивания по следующим ссылкам:

В то же время согласно п. 2.4.3 ГОСТ 12.4.009-83 все ПГ перед вводом в эксплуатацию и в дальнейшем каждые 6 месяцев необходимо подвергать техосмотру, проверке работоспособности, регистрируя результаты в журнале по форме 21, ГОСТ 2.601., а при обслуживании пожарного оборудования водопроводных сетей должны соблюдаться требования ГОСТ 12.3.006.

Важно знать, что инструктажи по пожарной безопасности дежурного персонала инженерных служб объекта, обучение ПТМ должностных лиц, ответственных за содержание в надлежащем виде территории предприятия, организации, противопожарных разрывов, пожарных проездов, где находятся подземные пожарные гидранты, позволяют нацелить их на режим регулярной сезонной очистки крышек от снега, льда; что бывает критически важно при возникновении пожара. Презентация по теме доступна после статьи (кнопка «Скачать»)

Презентация по теме доступна после статьи (кнопка «Скачать»)

Что нужно для расчета?

Какие базовые знания нам понадобятся, чтобы произвести полезный расчет.

Скачать гидравлический расчет водяного пожаротушения

Показатель расхода огнетушащего вещества на нужды

пожаротушения – это величина, равная отношению объема этого вещества

(в нашем случае воды) ко времени тушения пожара (номинально 1 секунда).

То, откуда пожарная бригада получает эту воду, понятие другое.

В зависимости от местности это может быть:

  • отдельный противопожарный водопровод;
  • общий городской водопровод;
  • естественный или искусственный водоем;
  • специальный водяной резервуар;
  • другие источники ОВ.

Система пожарного водопровода установлена в любом крупном населенном пункте.

Обычно она объединена с питьевым или промышленным водопроводом, представляет собой водопроводную сеть, оборудованную пожарными гидрантами.

Но для того чтобы эффективно бороться с огнем, особенно в первые минуты возгорания, необходим выброс большой порции огнетушащего материала в очаг огня.

Немалое значение здесь будет иметь скорость доставки воды, наличие источника ОВ недалеко от места пожара.

Законодательно нормы к устроению противопожарного водопровода регламентирует ФЗ № 69-ФЗ от 21.12.1994 «О пожарной безопасности».

В нем описаны основные требования к резервуарам, принимая во внимание вид объекта, охваченного пожаром

Гидравлический расчет

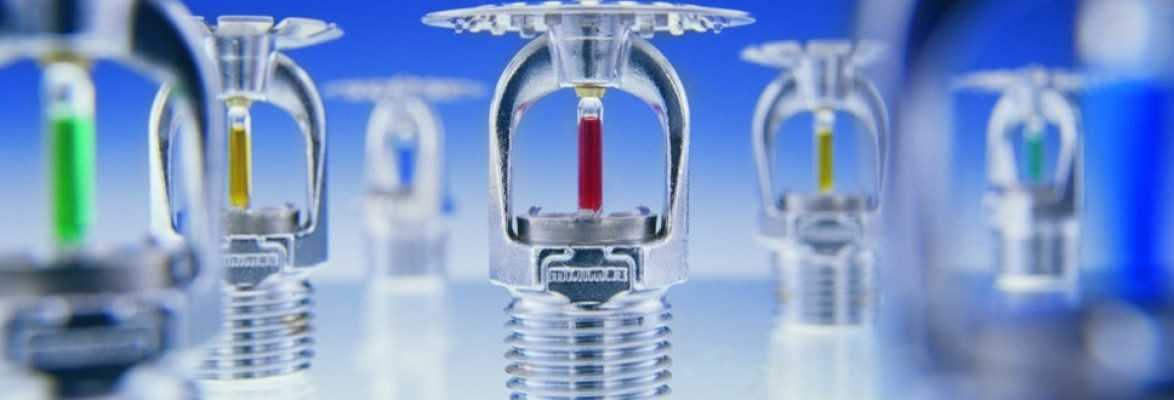

Это расчет установки пожаротушения, который проводится для автоматизированных водяных систем борьбы с пожаром дренчерного или спринклерного вида.

Он устанавливает расчетное значение следующих характеристик:

  • потребление ОВ;
  • площадь орошения;
  • диаметр отверстий выброса вещества;
  • показатель мощности напора воды.

Вычисление ведется в несколько шагов.

Начинаем его с определения исходных параметров – размер объекта, класс пожароопасности, общее количество распылителей, их технические данные: расположение, диаметр и т.п.

Далее нам потребуется рассчитать оптимальный диаметр трубопровода, учитывая количество выпуска воды и скорость ее движения по магистрали.

Затем определяем величину водонапора в конкретных точках.

Так мы узнаем возможные потери в системе. Необходимо рассчитать, каким будет приемлемый напор для насоса.

Наиболее удобной методикой гидравлического расчета выглядит ручное вычисление согласно нормативам СП 5.13130.2009.

При таком расчете мы используем следующие параметры:

  • минимальное потребление за 1 час (1 сек);
  • средний расход за 1 сутки.

Норма потребления холодной и горячей воды вычисляется сначала отдельно, а затем суммарно для обоих видов.

Системы водоподготовки и водоочистки

Компания «СтронгЛайн» помимо проектирования и прокладки трубопроводов водоснабжения осуществляет монтаж систем водоподготовки и водоочистки. Наши инженеры качественно выполняют проектные, строительно-монтажные и пуско-наладочные работы в соответствии с нормами технических актов.

Неотъемлемой частью работы по строительству водоочистных систем является установка и наладка насосов, фильтров, компрессоров, устройств обеззараживания и смягчения воды. Соблюдение правильной последовательности соединения компонентов системы и использование качественных материалов гарантируют эффективное функционирование всей очистной станции.

Проектирование наружных сетей водоснабжения и выполнение монтажных работ осуществляется в строгом соответствии с требованиями технических нормативных актов ГОСТ и СНиП (в частности, СНиП 2.04.02-84 и СНиП 3.05.04-85), учитывая пожелания заказчика и индивидуальные особенности проекта.

Канализационные сети должны быть сделаны с максимально ответственным подходом, качественно и профессионально. Именно от правильности проектных работ зависит последующая эксплуатации и надежность инженерных коммуникаций.

Наружная канализация конструктивно состоит из совокупности сооружений и трубопроводов, которые несут функцию удаления продуктов жизнедеятельности человека, а также отвод дождевых и хозяйственно-бытовых вод.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Дом своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
