Особенности эксплуатации и монтажа мостовых однобалочных кранов опорной и подвесной конструкции

Два способа опирания на крановый путь

У двутавровой пролетной балки есть верхний и нижний горизонтальные пояса. На верхний размещают опорные, а под нижний крепятся подвесные:

  • Опорные— устанавливаются колесами на рельсы сверху. Грузоподъемность опорных ГПМ — максимальна (до 500т), но постройка подкрановой эстакады или опор требует финансовых затрат.
  • Подвесные— подцепляются к нижним полкам кранового пути. Этот вид опирания прост в монтаже и имеет невысокую стоимость. Небольшая грузоподъемность (до 8т) окупается малой высотой конструкции, из-за чего размер рабочей зоны больше, чем у опорных кранов.

Подвесные краны можно установить на часть цеха. Есть возможность стыковать краны (стыковой замок) и перемещать тележки с одного крана на другой.

Конструкции устройства бывают разными. Они могут двигаться поступательно или совершать обороты вокруг вертикальной оси (хордовые, радиальные и поворотные) ГПМ.

Устройство козлового крана

Особенности устройства и производства козловой грузоподъемной машины обозначены действующим ГОСТ 7352, выпущенным в 1988 году. Конструктивные особенности основных узлов и механизмов козловых кранов определяются их назначением —транспортировка тяжелых габаритных материалов. Поэтому агрегат представляет собой надежное металлическое строение.

Опорные конструкция

Устройство основания козлового крана состоит из моста опор. Машины с двухстоечными опорами используются наиболее часто, так как обладают большей грузоподъемностью. Опорный узел выполняется из плоских или пространственных ферм, или листовых коробчатых конструкций.  Одна из опор имеет жесткое, а вторая шарнирное присоединение к мосту. Если расстояние между крановыми рельсами меньше 25 м., то обе опоры имеют жесткое закрепление. В таком случае значительно упрощается монтаж оборудования, но возникают распирающие усилия и возникает шанс появления температурных деформаций. Кабина управления краном при такой схеме закрепления закреплена на металлические опоры и является неподвижной.

Мост, в зависимости от конструкции, может быть однобалочным или двухбалочным. Мост представляет собой пространственную конструкцию, которая состоит из двух ферм. Агрегаты с однобалочным мостом обладают грузоподъемностью 5-10 тонн. При этом балка может быть представлена ригелем прямоугольного сечения из сортового проката или треугольного сечения из труб.

Главные балки козлового крана закрепляются к опорам, а грузовые канаты проходят между ними. Грузовая тележка при этом перемещается внутри строения.  Строение однобалочной пролетной конструкции может иметь раскосы. Тогда грузовой механизм передвигается в верхней части пролета, а груз подвешивается к траверсе.

Механизмы подъема и перемещения

В случае, когда оборудование установлено на грузовой тележке, то перемещение по вертикали происходит по поясам балки. Если механизм расположен на мосту стационарно, то для передвижения  предусматривается специальные условия запасовки каната подъемной лебедки. Он проходит к блоку через грузовой полиспаст, и далее к концевой балке через второй блок. При такой схеме уменьшается общий вес агрегата в среднем на 20 %, за счет уменьшения веса моста и массы грузовой тележки.

Грузовые тележки отличаются по грузоподъемности, скорости перемещения и конструкции, они могут быть:

  • Монорельсовые. Перемещаются по швеллерам на пролетных балках моста.
  • Двухрельсовые движутся рельсовому пути или полкам двутавров. Рельсы могут располагаться в верхней части главных балок или на кронштейнах.
  • Самоходные. Механизм передвижения находится на самом устройстве.
  • Канатные. Привод передвижения и подъема располагается на мосту. Движение происходит с помощью канатной тяги, создаваемой барабаном и лебедкой.

Для предотвращения ударов устройства о концевые балки моста козлового крана устанавливаются деревянные или резиновые буферы —ограничители в местах конечных положений хода грузовой тележки.

Передвижение козлового крана осуществляется с помощью колесного привода, расположенного на опорах. Он представляет собой асинхронный механизм с двигателем и двухфазным мотором, который соединен с колесами. Краны снабжаются тормозным устройством и противоугонным захватом.

Пролетное строение

Пролет козлового крана представляет собой пролетные балки коробчатого сечения с рельсами для ходовых роликов грузового механизма. С внешних сторон, на уровне верхних поясов, строения дополнены площадками. Конечные элементы пролетов соединены между собой концевыми балками и опираются на колонны — опоры. Для устойчивости такого узла предусмотрены дополнительные связи, соединяющие колонны.

Применение механизма

Назначение редуктора неограниченное, большинство сложных машин и агрегатов имеют его в структуре механизма. В тяжелой промышленности чаще всего применяются червячные и цилиндрические механизмы, предназначенные для передачи усилия на инструмент.

Также он является основной составной частью механизма любого автомобиля, где применяются несколько подобных элементов. Он встречается в коробке передач, карданном вале, бензиновом насосе, тормозной системе и других узлах.

Некоторые автовладельцы думают, что редуктор и дифференциал имеют идентичную конструкцию и выполняют схожие функции. Но в отличие от редуктора, который изменяет крутящий момент, дифференциал распределяет крутящий момент между осями в определенной пропорции, без его повышения или понижения.

Редукторы давления можно встретить при добывании газа. Их применение позволяет контролировать давление и изменять его направление, будь то давление газа или воды. В нефтеперерабатывающей области подобный механизм используется в генераторных установка, различных мешалках, системах отопления и вентиляции. На цементных заводах применяются планетарные модели, которые являются составными частями транспортных лент, передающих огромное количество материалов. Назначение колесных редукторов состоит в работе ленточных транспортёров.

Практически на каждом производство используются устройства типа лебедок и подъемников, каждый из которых имеет в конструкции редуктор. Подобные механизмы встречаются в землеройной технике, которая применяется в строительстве и промышленных карьерах.

Встретить такие модели можно в различных бытовых приборах. Но чаще всего встречаются мотор-редукторы (в кухонных комбайнах, стиральных машинах, перфораторах и дрелях). В перфораторах применяют комбинацию планетарного и мотор-редуктора, что позволяет добиться оптимальной работы поступательно-вращающихся элементов.

Следует отметить, что практически каждый современный сложный механизм не может обойтись без использования редуктора. Данный элемент позволяет значительно повысить производительность двигателей, передачу силового усилия между конструкционными элементами и минимизировать износ механизмов. Выбор подходящей модели, своевременное обслуживание и соблюдение нормативной нагрузки, позволит полноценно использовать редуктор весь гарантийный срок, не зависимо от сферы его использования.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Для изменения характеристик крутящего момента используется специальный механизм, который получил название «редуктор». Данное слово образовано от латинского reductor — отводящий назад или возвращающий, что очень точно отображает принцип работы этого механизма. На данный момент существует несколько видов редукторов, которые применяются в различных агрегатах для трансформации и передачи крутящего момента от двигателя устройства, к потребителям мощности.

Конструктивные исполнения по способу монтажа

Примеры условных обозначений и изображений:
121 – соосный редуктор, конструктивное исполнение корпуса на лапах, крепление к потолку, валы горизонтальные, выходной вал слева (рис. 1, а);
2231 – редуктор с параллельными осями, исполнение корпуса с фланцем, поверхность крепления перпендикулярна осям валов, креп­ление к левой стене, валы горизонтальные в вертикальной плоскости (рис. 1, б);
3120 – редуктор с пересекающимися ося­ми, исполнение корпуса навесное, поверхность крепления параллельна осям валов, крепление к потолку, валы горизонтальные (рис. 1, в);
4323 – редуктор со скрещивающимися осями, исполнение корпуса насадное, поверх­ность крепления перпендикулярна оси колеса, выходной вал вертикальный, червяк слева от колеса (рис. 1, г).

Символом ///// обозначена точка фиксации изделия от проворота реактивным моментом и крепление полого выходного вала на валу рабо­чей машины.

Основные параметры мостового крана

Если в качестве критерия классификации выбрать предназначения представленной техники, то получится следующее подразделение:

  • общего предназначения применяются для широкого спектра разгрузочных и погрузочных массовых работ (например, в процессе строительства большого сооружения);
  • специального предназначения — дополнительно оснащаются неповоротной или поворотной выдвижной стрелой, тележкой, в основном применяются для решения широкого спектра специализированных задач, для работы с определенными типами грузов (используется дополнительные грузозахватные приспособления);
  • металлургические — в свою очередь делятся на множество других разнообразных конструкций, в том числе — краны с подхватами, гибким траверсным подвесом, штыревые, магнитные, литейные, грейферные, и так далее.

В зависимости от того, о каком типе оборудования идет речь, различаются и основные параметры мостового крана. Например, подвесные однобалочные мостовые краны с ручным приводом обладают следующими техническими характеристиками:

  • грузоподъемность — от 500 до 5000 килограмм;
  • длина — от 3,5 до 11,5 метров.

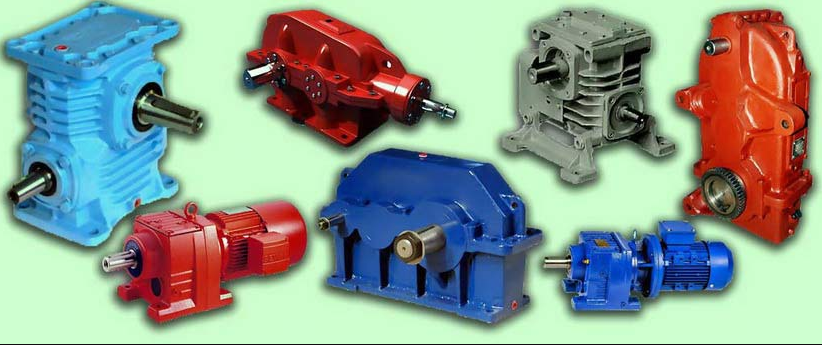

Классификация редукторов

Редукторы бывают конические, цилиндрические, волновые, планетарные – это зубчатые типы передач, а также червячного типа. Кроме того они могут быть одноступенчатыми, двухступенчатыми и трехступенчатыми системами. При этом в двухступенчатых и трехступенчатых редукторах могут применяться разные типы передач. Помимо подразделения по типам передач, редукторы делятся и по своему конструктивному исполнению.

Типы редукторов по такому принципу делятся на механические и мотор-редукторы.

Механические редукторы представляют собой просто механические передачи, а мотор-редукторы – это совмещенные в одном корпусе редуктор и электродвигатель. По типу расположения в пространстве редукторы делятся на горизонтальные и вертикальные.

Краны с особой конструкцией

Есть краны, которые могут выполнять свое движение в пространстве по-другому.

  • Радиальные машины. Кран вращается непосредственно по кольцевому рельсу, который, в свою очередь, закреплен вокруг рабочей площадки всей опоры.
  • Хордовые краны.
  • Кольцевые. Агрегат перемещается по паре кольцевых рельсов, имеющих различный диаметр. С целью полностью исключить вероятность проскальзывания все ходовые колёса выполняют различного диаметра.
  • Поворотный. Размер моста крана соответствует диаметру кольцевого рельса, по которому и выполняется передвижение. Отсутствует центральная балка для опоры крана, и потому он может проводить работы в любой точке внутри, образованной подкрановыми путями окружности.

Государственные стандарты

В зависимости от типа мостовых кранов существует несколько нормативных документов, регулирующих их изготовление:

  • ГОСТ 27584-88 — содержит общие технические требования к производству мостовых и козловых кранов, их приемке, хранению, транспортировке, режимам работы и т. д.
  • ГОСТ на краны мостовые электрические однобалочные опорные №22045-89.
  • ГОСТ 25711-83 «Краны мостовые электрические общего назначения грузоподъемностью от 5 до 50 тонн».
  • ГОСТ на краны мостовые однобалочные подвесные №7890-93.

Кроме этих основных стандартов, каждый кран должен соответствовать требованиям множества других ГОСТов — по покраске, качеству сварных соединений, твердости металла и т. д.

Как выбрать редуктор?

От выбора редуктора зависит не только его надежность и производительность, но и долговечность. Ошибки при расчете в выборе редуктора могут привести к преждевременному выходу его из строя. Поэтому работу по расчету и выбору редуктора нужно по возможности доверить опытным специалистам-конструкторам, которые учтут все факторы, такие как: расположение редуктора в пространстве, условия его работы, рабочей температуры и предельного в процессе эксплуатации.

Подтвердив все это расчетами, специалист сможет подобрать оптимальный редуктор под конкретный привод. Как показывает практика, правильно подобранный тип редуктора и его передаточное число обеспечивает срок службы механизма не менее 7 лет для червячных редукторов и не меньше 15 лет для цилиндрических редукторов. Иногда нет возможности проконсультироваться у специалиста. Как посчитать передаточное число редуктора самому? Любой расчет редуктора необходимо начать с составления кинематической схемы всего привода – это позволит определить тип редуктора, который необходим для данной системы.

Принцип работы редукторов

Так как в основе работы редуктора лежит передача и преобразование крутящего момента, основной характеристикой механических редукторов является тип механической передачи, которая в них используется.

Типы передач:

  • Цилиндрическая зубчатая передача – один из самых надежных и долговечных типов передач, обеспечивающий высокий ресурс использования. Как правило, применяется в редукторах с особо сложным режимом работы. Этот тип передач подразделяется на прямозубные передачи, косозубчатые и шевронные передачи;
  • Коническая зубчатая передача – в отличие от предыдущей имеет оси входных и выходных валов, которые пересекаются друг с другом. Роторы с такой передачей используются когда необходимо изменить направление передаваемой кинетической энергии;
  • Червячная передача – это механическая передача от винта («червяка») к зубчатому колесу. Имеют достаточно высокое передаточное отношение и относительно низкое КПД. Бывают однозаходные и многозаходные;
  • Гипоидная передача (спироидная) – использует для передачи конические колёса со скрещивающимися осями (колеса могут иметь косые или криволинейные зубья). Такой тип передачи отличается низким шумом работы, плавностью хода и высокой нагрузочной способностью;
  • Цепная передача – как понятно из названия, использует гибкую цепь для передачи механической энергии. Состоит из двух звёздочек (ведущей и ведомой) и цепи, состоящей, в свою очередь, из подвижных звеньев. Это один из самых универсальных, простых и экономичных типов передач;
  • Ремённая передача – передача энергии при помощи гибкого ремня за счет силы трения или сил зацепления (в случае с зубчатыми ремнями). Состоит из ведущего и ведомого шкивов, а также приводного ремня. К преимуществам можно отнести недорогую стоимость, бесшумность и плавность работы, а также легкий монтаж и компенсацию перегрузок за счет проскальзывания;
  • Винтовая передача – преобразует поступательное движение во вращательное, и наоборот. Как правило, представляет собой конструкцию, состоящую из винта и гайки. Бывает передача качения и скольжения. Эта передача чаще используется не для перемещения, а для закрепления. Применяется в регулировочных винтах, приводах исполнительных органов механизмов, различных инструментах;
  • Волновая передача – относительно новый тип передач, характеризующийся очень высоким передаточным отношением. Работает за счёт генерирования волн на гибком колесе, оснащенным меньшим количеством зубьев чем жесткое колесо, и смещения колесо относительно друг друга на разницу зубьев за один оборот. Среди достоинств – малый вес, высокая кинематическая точность, способность передачи момента через герметичные стенки.

Число ступеней редуктора

Как правило, редукторы, состоящие только из одной передачи, встречаются крайне редко. Такой тип редукторов называется одноступенчатым. Куда больше распространение получили двух-трех и многоступенчатые редукторы, причем в таких редукторах могут встречаться как передачи одного типа, так и несколько различных передач, комбинированных между собой. Общее передаточное отношение редуктора напрямую зависит от типа используемой передачи и количества ступеней. В некоторых механизмах количество ступеней может до десятков и сотен тысяч.

Валы редуктора

Размещение различных передач в одном корпусе редуктора позволяет разместить опоры валов с очень точно соблюдённой соосностью и строго выдержанными межосевыми расстояниями. Передача крутящего момента может осуществляться между параллельными, пересекающимися и даже перекрещивающимися валами. Взаимное расположение валов определяет, какой именно тип передачи будет использоваться в данном редукторе. Так, например, для передачи вращения между валами, расположенными параллельно используются цилиндрические зубчатые передачи. Если валы пересекаются – применяют конические зубчатые передачи, а в случае с перекрещивающимися валами оптимальным будет применение червячных, зубчато-винтовых и гипоидных передач. По количеству возможных скоростей выходного вала редукторы можно разделить на механизмы с постоянным показателем передаточного отношения (односкоростные редукторы), а также на двух – и многоскоростные редукторы, с возможностью изменения передаточного отношения.

Общая классификация редукторов

Ознакомившись с информацией, которую содержит классификация редукторов, можно гораздо оперативнее сделать выбор в пользу того или иного агрегата; при возникновении вопросов обращайтесь в наш консультационный центр. Редукторы, относящиеся к классу общепромышленного оборудования, соответствуют перечню технических требований, характерных для подавляющего большинства аспектов их использования.

Фактор универсальности позволяет использовать редукторы в сфере подъемно-транспортного оборудования, агрегатах металлургического и добывающего назначения, нефтяной области, сельскохозяйственном секторе и т.д.

Согласно нормам ГОСТ 16162-78 в данную группу устройств причисляют:

  • цилиндрические 1-, 2- и 3-хступенчатые механизмы;
  • цилиндрические планетарные 1- и 2-хступенчатые;
  • конические редукторы одноступенчатые;
  • коническо-цилиндрические 2- и 3х-ступенчатые устройства;
  • червячные и глобоидные 1- и 2-хступенчатые;
  • червячно-цилиндрические 2-хступенчатые.

Одним из наиболее популярных видов редукторов выступают цилиндрические. Как и представители других классов, эти приборы используются для безопасного изменения скорости вращения, образующейся при факте передачи вращательного движения от вала к валу. Сегодня выпуск качественных и износостойких механизмов обусловлен наличием мощной производственной базы, которая позволяет собирать одно-, двух- и трехступенчатые редукторы.

Следует отметить, что аспекты надежности функционирования составляющих приводного механизма зависят от правильности выбора конкретного типа редукторов. При несоблюдении критериев выбора и соответствия, основной ущерб причиняется производителю, а также потребителю, который вынужден претерпевать такие явления, как простой оборудования, увеличение удельного веса затрат, приходящихся на ремонт и обслуживание, и т.д.

К обособленной группе механизмов относятся червячные редукторы. Как правило, они используются при передаче импульса движения между скрещивающимися осями. К достоинствам «червяков» относится их возможность получить большое передаточное число в условиях одной ступени. Также к плюсам относится плавность хода, относительно высокая бесшумность работы, а также опция самоторможения, активирующаяся при определенных значениях передаточных чисел. Последний момент позволяет исключать из общей цепочки приводов тормозные механизмы.

Типы редукторов с червячной передачей:

  • одноступенчатые редукторы универсальные;
  • 2-х, 3-хступенчатые;
  • 1-ступенчатые (червяк над колесом);
  • глобоидные и механизмы, различающиеся спектром параметров: Ч-100, 2Ч-40, РЧУ-125 и т.д.

Классификация распространяется на способ крепления редукторов, тип передач, количество ступеней, особенности расположения осей относительно друг друга.

Что касается планетарных редукторов, то в данную группу относятся механизмы, оснащенные зубчатыми колесами и перемещающимися осями геометрического вида. Интересно знать, что зубчатые колеса вращаются по аналогичному принципу, что и планеты Солнечной системы. Отсюда и название редукторов – планетарные. Зубчатые колеса также называются сателлитами. Те колеса, которые соединяются непосредственно к сателлитам, причисляются к группе центральных. В передаточном звене фиксируются оси сателлитов, это звено также имеет название водило, оно, аналогично центральному колесу, перемещается по траектории основной оси передачи.

В общей сложности редукторы, относящиеся к классу планетарных, характеризуются куда большим перечнем практических преимуществ, по сравнению с цилиндрическими устройствами.

В эту группу качеств относятся:

  • малые показатели материалоемкости;
  • высокая нагрузочная способность;
  • опция многопарного зацепления;
  • компактность, малый вес;
  • возможность получения высоких значений передаточных чисел.

Все вышеприведенные аспекты могут быть достигнуты только в том случае, если соблюдается высокое качество и точность сборки.

Завершают общую классификацию редукторов комбинированные механизмы. То есть редукторы, имеющие различные комбинации и типы передач. Так, коническо-цилиндрическое оборудование характеризуется высокими показателями КПД, износостойкостью, долгим сроком службы и простотой ввода в эксплуатацию. Используется такое оборудование в аспекте приводов конвейерных линий, а также для привода специализированного тягового шахтного электровоза. Аспекты выбора редукторов должна базироваться на таких факторах, как показатели усилия, массы, времени работы, периодичности включений в час, момента инерции.

Достоинства и недостатки

Червячная передача в силу своих конструктивных особенностей имеет как достоинства, так и недостатки.

Из достоинств стоит отметить плавность хода, эффект самоторможения, низкий уровень шума, большое передаточное отношение с использованием всего двух деталей.

Из недостатков следует обратить внимание на сравнительно низкий КПД, повышенный износ, заедание, большое тепловыделение вследствие сил трения. Низкий КПД обуславливает применение подобных механизмов при передаче относительно небольших мощностей до 100 кВт

Для предотвращения скорого износа и заедания необходимо соблюдать требования к точности сборки и регулировать механизмы. Высокое тепловыделение требует специальных установок для отвода лишнего тепла.

Различие редукторов в основном сводится к различиям червяков и зубчатых колес, из которых собран данный червячный редуктор.

Червяки разделяются на типы по следующим признакам:

  • по количеству заходов резьбы: однозаходные, многозаходные
  • по направлению нарезки резьбы: правые, левые
  • по форме винта, на котором нарезана резьба: цилиндрические, глобоидные
  • по форме профиля резьбы: с конволютным профилем, с архимедовым профилем, с эвольвентным профилем
  • Зубчатые колёса разделяются на типы по следующим признакам:
  • по типу колеса: собственно колесо, зубчатый сектор, вырожденный сектор
  • по профилю зубьев: прямой, вогнутый, роликовый (вместо зубьев используется вращающийся ролик)


Червячные редукторы со встроенным двигателем называются червячными мотор-редукторами. В редукторах чаще всего двигательный вал располагается под прямым углом к движимому. Компоновка червячного редуктора выбирается исходя из конкретных требований к устройствам. Двигатель может располагаться как сверху приводимого в движение колеса, так и снизу и сбоку. При боковом расположении двигатель устанавливается вертикально. Вследствие вертикального расположения усложняется процесс смазки подшипников вала, а также чистки внешних элементов.

Для увеличения передаточного числа используются разные технологии, но наиболее эффективной является применение большего числа ступеней.

Для смягчения сил трения и повышения сопротивления заеданию применяются специальные вязкие смазочные составы или масла. При низких скоростях вращения смазка осуществляется при помощи специальных ванночек с маслом либо использованием специальных устройств, разбрызгивающих смазку в места повышенного трения. Для червячных редукторов, скорость вращения которых высока применение ванночек нецелесообразно, и применяется принудительная смазка охлаждёнными смазочными материалами.

Основные преимущества редуктора червячного перед зубчатыми передачами заключаются в том, что начальный контакт звеньев происходит не в точке, а по линии. Также входной и выходной валы могут скрещиваться под разными углами, но чаще всего этот угол составляет 90 градусов. Также червячная передача занимает гораздо меньше места, чем зубчатая при одинаковом большом передаточном отношении.

Помимо червячного редуктора червячная передача также применяется в системах регулирования и управления различными устройствами. Благодаря самоторможению обеспечивается точная фиксация положения, а большое передаточное отношение (до 1000) позволяет наиболее точно отрегулировать положение, либо использовать маломощные двигатели. Также червячные передачи и червячные редукторы отлично подходят для установки в качестве механизма передачи в подъёмные и лебёдочные механизмы благодаря своим конструктивным особенностям.

Некоторые технические характеристики промышленно производимых и широко распространённых червячных редукторов.

Самыми распространёнными являются одноступенчатые мотор-редукторы.

Тип Передаточное число Частота вращения выходного вала об/мин Номинальный крутящий момент на выходном валу Нм
редуктор мотор-редуктор
Ч-20 МЧ-20 5 — 50 28 — 300 4
Ч-25 МЧ-25 6
Ч-31,5 МЧ-31,5 8
2Ч-40 МЧ-40  5 — 80 9,37 — 300 28 — 37
Ч-50 МЧ-50 50 — 70
1Ч-63, 2Ч-63 МЧ-63 5 — 80 7,5 — 300 95 — 135
1Ч-80, 2Ч-80, Ч-80 МЧ-80 150 — 280
Ч-100 МЧ-100 315 — 570
Ч-125 МЧ-125 615 — 1000
Ч-160 МЧ-160 1100 — 1900
Ч-200 МЧ-200 1600 — 3100
Ч-250 МЧ-250 2700 — 5700
Ч-320 МЧ-320 4400 — 10000
Ч-400 МЧ-400 6500 — 19000
Ч-500 МЧ-500 8200 — 33000
РЧН-180 МРЧН-180 12,5 — 50 20 — 90 1300 — 1800
РЧП-300 МРЧП-300 16, 25, 50 20 — 40 4200

Классификация мостовых кранов

Модели разделены по трем ключевым признакам.

По конструкции классифицируют:

  • Опорные — краны, мостовая конструкция которых напрямую и сверху опирается на рельсовый путь, по которому она передвигается.
  • Подвесные — модели, крепящиеся на рельсовый путь снизу, к его полкам.
  • Козловые — краны, мост которых с помощью опор устанавливается на рельсовый путь.

По грузоподъемности выделяют модели:

  • Первой группы — работающие с весом до 5 т;
  • Второй группы — поднимающие до 50 т;
  • Третьей группы — рассчитанные на вес до 300-320 т.

По назначению кланы классифицируют на:

  • Общие — решают стандартные строительные задачи;
  • Специальные — обеспечивают проведение специфических грузоподъемных операций.

По типу привода выделяют:

  • Ручные — необходимо приводить в движение лебедку для выполнения рабочих задач.
  • Электрические — функционируют без участия оператора, от сети.

Монтаж мостового крана

Мостовой ГПМ требует доработки рабочей площадки – нужно проложить крановой путь.

Рельсовый путь может быть смонтирован на специальной крановой эстакаде, или для его постройки используется пол, колонны и опоры здания.

Есть 3 варианта монтажа:

  • Поэлементный (пошаговый). Сборка крановых узлов происходит наверху на подкрановых путях.
  • Крупноблочный — так называемая, укрупненная сборка. На высоту для монтажа поднимаются крупные фрагменты (механизмы, электрооборудование, узлы) крана, заранее собранные внизу.
  • Полноблочный — полная сборка моста на полу. Конструкция поднимается целиком и монтируется на подкрановых путях. Для данного метода необходимо использование мощной техники.

О других грузоподъемных механизмах на сайте: автокраны Либхер, Ивановец 25, Галичанин 25, автокран на базе МАЗ-5337, манипулятор Tadano, пневмоколесный кран КС-5363, гусеничные краны МКГ-25БР и РДК-250, башенный кран КБ-403, козловой кран ККС-10.

Обслуживание колесного редуктора

Для повышения надёжности агрегата и продления срока его безопасного функционирования, необходимо с определённой периодичностью проводить его техосмотр и соответствующее обслуживание, используя для этого специальную контролирующую и измерительную аппаратуру. Перед началом ремонтных работ следует предварительно отсоединить коробку передач от корпуса сцепления, под который, впрочем, как и под передний мост, устанавливают подвижные подставки. Под коробку передач ставится подставка неподвижного типа. Далее следует отключить гидросистему и разъединить тракторный остов, раскатать его и отсоединить от корпуса сцепления полураму.

После того как разборка завершена, можно переходить к диагностике агрегата, в первую очередь обратив внимание на следующие моменты:

  • Показатели уровня масла в гидравлическом баке;
  • Функционирует ли двигатель на полной мощности;
  • В каком состоянии находится ходовая;
  • Имеет ли место утечка масла;
  • Есть ли давление в сливной линии гидромотора и на входе в него;
  • В каком состоянии находятся крепёжные соединения;
  • Исправны ли подшипники роликового типа;
  • Не нуждается ли в замене система зубчатого сцепления на верхних и нижних конических парах.

Если в процессе осмотра колёсного редуктора будет обнаружено существенное уменьшение уровня масла в верхней конической паре, значит это верный признак того, что в системе имеется утечка. Нужно обязательно выявить причины её возникновения и максимально оперативно устранить неисправность. Вполне возможно, что для этого может потребоваться даже частичная разборка этого узла, хотя, по сути, это единственный способ устранения проблемы.

Конические и цилиндро-конические редукторы

Конические и цилиндро-конические редукторы передают момент между пересекающимися или скрещивающимися валами. В редукторах применяются шестерни в виде конуса с прямыми или косыми зубами. Конические редукторы имеют большую плавность зацепления, что позволяет им выдерживать большие нагрузки. Редукторы могут быть одно-, двух- и трехступенчатыми. Большое распространение получили цилиндро-конические редукторы, где общее передаточное отношение может достигать 315. Быстроходный и тихоходный валы редуктора могут располагаться горизонтально и вертикально. По типу кинематической схемы конические и цилиндро-конические редукторы могут быть развернутые или соосные.

На рисунке ниже представлены кинематические схемы конических редукторов:

А) Реверсивный конический редуктор. Смена направления вращения достигается установкой зубчатого колеса с противоположенной стороны конической шестерни.

Б) Реверсивный конический редуктор. Конические шестерни вращаются в разных направлениях. Подключение тихоходного вала к одной из конических шестеренок происходит за счет кулачковой муфты.

В) Двухступенчатый коническо-цилиндрический редуктор. Быстроходный и тихоходный валы находятся под прямым углом в одной плоскости.

Г) Двухступенчатый коническо-цилиндрический редуктор. Входной и выходные валы перекрещиваются и лежат в разных плоскостях.

Д) Трехступенчатый коническо-цилиндрический редуктор. Быстроходный и тихоходный валы находятся под прямым углом в одной плоскости.

Е) Трехступенчатый коническо-цилиндрический редуктор. Промежуточная и тихоходная цилиндрическая передача собраны по соосной схеме.

Конические редукторы широко используются в изделиях, где требуются передать высокий момент под прямым углом. В отличие от червячных редукторов, конические редукторы не имеют быстро изнашиваемого бронзового колеса, что позволяет работать им в тяжелых условиях длительное время. Также важным отличием является обратимость, возможность передавать вращение от тихоходного вала к быстроходному валу. Обратимость позволяет разгрузить редукторный механизм в отличие от червячного редуктора, что позволяет использовать конический редуктор в установках с высокой инерцией.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Дом своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
