Какие бывают трубы для водопровода?

Чугунные трубы

Чугунные трубопроводы резистентны к коррозийным воздействиям, однако, они не такие прочные, как стальные. Кроме прочих недостатков, они отличаются большим весом и для их монтажа требуются надёжные крепления.

Из чугунных деталей монтируют водопроводные конструкции, а также отопительные и канализационные коммуникации. На сегодняшний день существует три вида чугунных труб, отличающиеся друг от друга показателями прочности:

  • чёрный чугун;
  • серый чугун (более прочный);
  • изделия из высокопрочного чугуна с шаровидным графитом (ВЧШГ).

Детали, отлитые из серого чугуна, обладают хорошей прочностью и имеют шероховатые стенки. Трубы из ВЧШГ отличаются высокой прочностью и могут выдерживать большие нагрузки в почве или под дорожным покрытием. Показатели диаметра чугунных изделий варьируют от 50 до 1000 мм. Срок службы таких труб составляет 20–50 лет.

Существуют такие виды труб из чугуна по способу соединения:

  • раструбные;
  • изделия, стыкуемые с помощью зачеканки.

Чугунные трубы прочные, но хрупкие, поэтому требуют осторожности при работе с ними

Иногда, для повышения антикоррозийных характеристик, чугунные трубопроводы покрывают защитным покрытием из лака или битума.

Как правильно выбрать металлические трубы для водопровода?

Водопроводные трубы выбирают, учитывая их характеристики и эксплуатационные условия

Принимаются во внимание максимальные данные рабочего давления и рабочая температура, которую они смогут выдержать. Необходимые параметры должны соответствовать принятым законом стандартам и быть документально отражены нормативными актами

Водопровод — это разводка труб, доставляющая воду к потребляющему ее оборудованию. Трубы и фитинги из пластика не могут использоваться любыми сетями. Условия эксплуатации таких изделий могут существенно различаться. Поэтому при монтаже пластик во избежание риска повреждений монтируют в каналах и шахтах. Ограничений в применении нет по отношению к водопроводным трубам из цветных металлов и стали. Они могут работать под давлением, служить для транспортировки любой воды.

Для магистралей каждого типа и размера определено значение предельного напора в сети, который трубы способны выдержать. Желательно, чтобы оно превышало максимально возможную величину давления сети. К примеру, давление централизованной системы снабжения дома водой может испытывать колебания от 2,5 до 7,5 бар, а его нормативное значение — 4 бар. Иногда наибольшие показатели могут составлять 10 бар. Чтобы водопровод остался целым, его тестирование проводят при давлении 12 бар.

Выбор диаметра металлической трубы для водопровода нужно делать с учетом следующих факторов:

  • Давление воды. При слабом напоре диаметр водопровода должен быть больше. Слишком тонкая труба давление не увеличит, а выдаст лишь струйку воды.
  • Длина водопроводной системы. При увеличении ее протяженности уменьшается давление в сети. Следовательно, придется использовать трубы большого диаметра.
  • Количество поворотов трубопровода. Каждый из них снижает давление.

Если купить для водопровода металлическую трубу значительного диаметра, можно увеличить количество подающейся в дом воды. Кроме факторов, зависящих от свойств трубопровода, при подборе диаметра труб принимаются в расчет температура воды, характеристики насосного оборудования. Точное определение диаметра можно выполнить с помощью специальных формул, однако главное правило при выборе трубы — не экономить на ее диаметре.

Узкий трубопровод обладает большим количеством гидравлических потерь. Их в дальнейшем потребуется компенсировать более производительным насосом и увеличением количества электроэнергии, которая будет нужна для работы такого оборудования. Это приведет к дополнительным расходам.

Чаще всего общий трубопровод, прокладываемый до ввода в дом или квартиру, имеет Dy=32 мм, а для разводки применяют трубы, Dy которых составляет 15-20 мм. Труба ввода всегда стальная. Разводку можно выполнять полимерными трубами, если условия эксплуатации системы позволяют это сделать.

Трубные изделия из полимеров

Сегодня чаще других типов труб используются для обустройства водоснабжения в квартире. При вполне доступной цене, преобладающее количество их разновидностей достаточно легко монтируется. Поэтому при некоторой практике собрать сантехнические узлы и развести от них водопитающие ветки возможно своими силами. Полимерная продукция, предназначенная для питьевого водоснабжения, абсолютно инертна к любым растворимым примесям и безопасна при соблюдении режимов эксплуатации.

Главных недостатков у всех синтетических трубопроводов два – значительно меньшая механическая прочность по сравнению с металлическими аналогами, а также температурные ограничения по верхнему порогу эксплуатации.

К наиболее популярным полимерным водопроводным трубам для квартир относятся:

  • металлопластиковые;
  • из сшитого полиэтилена;
  • полипропиленовые;
  • поливинилхлоридные;
  • полибутеновые.

Металлопластиковые трубы

Обычно под этой категорией подразумевают изделия, состоящие из трех слоёв – двух из полиэтилена и алюминия между ними. За счет армировки металлом имеют низкий коэффициент температурного расширения, хорошо гнутся, сохраняя заданную форму. Монтируются на компрессионных (затягиваются рожковыми ключами) и пресс-фитингах (нужен специальный обжимной пресс).

Маркировка труб из металлопластика по составу:

  • «PE-AL-PE» – полиэтилен, алюминий;
  • «PE-AL-PERT» – полиэтилен обычный и термоупрочненный (внутри), алюминий;
  • «РЕX- AL-PEX» – сшитый полиэтилен, алюминий, сшитый полиэтилен.

Трубы водоснабжения из сшитого полиэтилена

Также производятся и без армирующих слоев благодаря высокой прочности и стабильности материала. Часто используются в системах теплых полов, но могут устанавливаться в системах ГВС и ХВС. Легко гнутся от руки, а при заломах восстанавливаются за счет присущего им эффекта памяти (достаточно нагреть трубу, и она примет первоначальную форму). Их следует защищать от прямого воздействия дневного света, так в них может начать усиленно размножаться растительная микрофлора. Монтируются на компрессионных, надвижных и пресс-фитингах. Обозначаются – «РЕX-а (b, с)», где малый индекс указывает способ сшивки молекул полиэтилена – упрочнения его структуры.

Полипропиленовые трубы

Полипропилен объединяет широкую группу изделий. Трубы из полипропилена отличаются высокой жесткостью, поэтому повороты с малыми радиусами осуществляются только посредством угловых фитингов. Монтируются при помощи пайки (диффузионной сварки). В обозначении на первом месте всегда стоит код «РР», а затем идет расшифровка особенностей. Например, «PPR» – труба армированная алюминием (её иногда также называют металлопластиком), подходит для горячей и холодной воды. «РРН» – из гомополимера, используется для холодной воды.

Поливинилхлоридные (ПВХ) трубы

Для установки труб водопровода в квартире имели высокую популярность в самом начале появления подобных пластиковых изделий на нашем рынке. Характеризуются высокой прочностью, однако она резко снижается при температурах выше 65⁰С – это верхний порог их кратковременной эксплуатации. Свое быстрое распространение трубная продукция из поливинилхлорида получила благодаря тому, что её монтаж выполняется при помощи клеевых соединений. Обозначается – «PVC» или «ПВХ» и «НПВХ».

Полибутеновые

Трубопроводы из полибутена (полибутилена) позже других синтетических аналогов стали входить на широкий потребительский рынок. Однако они уже начинают теснить конкурентов, так как по многим показателям превосходит их. Их лучшими характеристиками являются меньшие коэффициенты теплового расширения и теплопроводности, высокая эластичность. Сборку системы выполняют, используя компрессионные, самозажимные, пресс-фитинги, а также диффузионную сварку. Они маркируются индексом «РВ».

Виды водопроводных труб

Современные производители водопроводной арматуры предлагают потребителю два основных вида водопроводных труб:

  1. Неметаллические;
  2. Металлические.

Изделия обоих видов отличаются между собой по техническим характеристикам, материалу, эксплуатационным свойствам и химическому составу. Опираясь на эти признаки, подбирают те или иные варианты для горячей или холодной воды.

Неметаллические трубы изготавливают из следующих материалов:

  • полипропилен;
  • полиэтилен;
  • металлопластик;
  • ПВХ.

Для производства основных видов металлических труб используют следующие металлы и сплавы:

  • сталь;
  • нержавеющая сталь;
  • медь.

Как подобрать диаметр труб для водопровода в квартире?

Задача по подбору диаметров трубопроводов для квартирной разводки сводится к выяснению их пропускной способности. В свою очередь, на количество воды, которое может получить потребитель, оказывают влияние:

  • давление на входе;
  • потери напора;
  • материал трубопроводов;
  • скорости жидкости, а также ряд других факторов.

Давление на входе – величина, зависящая от параметров местной магистральной сети, изношенности стояков, этажности. Её можно измерить, установив на входе в квартиру манометр.

Потери напора – суммируются из многочисленных показателей: свойств выбранного материала (шероховатости его стенки), величин локальных сопротивлений (на приборах, запорной арматуре, поворотах, фитингах), длины веток. При одних и тех же условиях потери для трубы большего диаметра будут меньшими.

Рекомендуемая скорость течения жидкости находится в диапазоне 0,7-1,5 м/с. Превышение этой величины приводит к образованию вихревых потоков и резкому падению пропускной способности трубопровода.

Кроме этого для профессиональных расчетов используется еще ряд табличных и замеряемых показателей. Но даже без сложных формул уже очевидно, что лучшей пропускной способностью, обеспечивающей комфортное пользование водой, будут обладать трубы:

  • короткие, с большим внутренним диаметром;
  • менее шероховатые, например, пластиковые, а не стальные;
  • с меньшим числом поворотов, местных сужений;
  • питающие только одну точку (коллекторная разводка).

Упрощенный способ расчета

Для несложных сетей частного использования можно воспользоваться подбором диаметров трубопроводов из готовых таблиц или обратившись к он-лайн программам для прикидочных расчетов. Для примера возьмем таблицы Шевелева Ф.А. (табл. 1) и расходные нормы для сантехнических приборов из СНиП 2.04.-85 (табл. 2).

Таблица №1. Таблица Шевелева Ф.А.

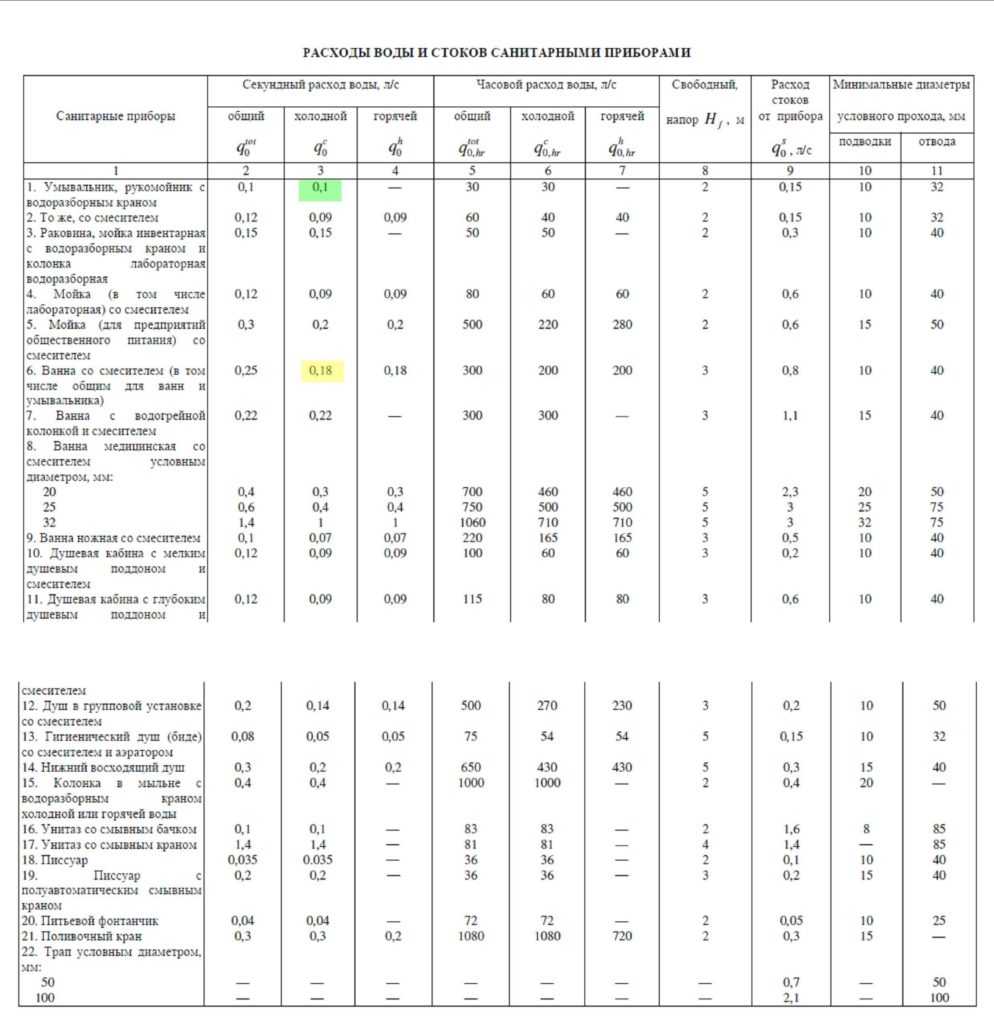

Таблица №2. Таблица расходных норм для сантехнических приборов из СНиП 2.04.-85

Пусть требуется запитать смеситель в ванной с расходом по ХВ 0,18 л/с (табл. 2, желтое выделение). Округляем в большую сторону и находим, что при средней скорости потока 0,99 м/с нам подойдет труба с внутренним диаметром 20 мм (табл. 1, желтое выделение).

Если же мы захотим на эту же ветку дополнительно врезать рукомойник (при тройниковой разводке), то потребление воды увеличится до 0,28 л/с, что потребует установки трубы Ø 25 мм (зеленые выделения, табл. 1, 2). Для коллекторной разводки на смеситель ванной так и остается труба Ø 20, а вот на вторую ветку рукомойника вполне хватит трубы Ø 16 (табл.1).

Трубы какого диаметра используются на практике

Для монтажа водопровода в городской квартире при тройниковой схеме разводки оптимальными будут трубы следующих диаметров: для монтажа магистрали — 3/4′ (25 мм для полимерных труб) и 1/2′ (20 мм) — для отводов после тройников.

При коллекторной схеме разводки для монтажа магистрали от стояка до коллектора (гребёнки) — 3/4′, от коллектора до сантехприбора — 1/2′.

Достоинства и недостатки металлопластиковых трубопроводов

Преимущества

К плюсам применения металлопластиковых труб можно отнести:

  • в несколько раз меньший вес в сравнении с металлическими трубами;
  • полное отсутствие накипи и коррозии в течение всего периода эксплуатации;
  • не требуют окраски;
  • не проводят блуждающие токи;
  • низкий уровень шума жидкостного потока;
  • абсолютная герметичность всех соединений;
  • благодаря физическим свойствам материала, в металлополимерных трубах обеспечиваются лучшие условия протекания жидкости, чем в металлических;
  • сечение трубы в течение всего периода эксплуатации не уменьшается;
  • металлопластиковые трубопроводы обладают высокой химической устойчивостью;
  • рабочее давление – до 10 бар;
  • допустимая максимальная температура жидкости, протекающей по трубам — до 95°С (выдерживают кратковременное повышение температуры до 115°С);
  • срок службы составляет около 50 лет;
  • используемые для соединений компрессионные фитинги (под зажим) и пресс-фитинги (под опрессовку) позволяют любому человеку без особых усилий выполнить монтаж трубопровода своими руками;
  • допускается изгиб при монтаже с поддерживающей пружиной радиусом до 3,5, без пружины – до 5 диаметров;
  • обеспечение диффузионного барьера благодаря алюминиевому слою позволяет надежно защитить ответственные, дорогостоящие элементы систем отопления (радиаторы, насосы, котлы) от агрессивного кислородного воздействия;
  • применяемые при производстве труб материалы не наносят вреда окружающей среде.

Металлополимерные трубы отличает простота монтажа и эксплуатации. Они замечательно сгибаются и сохраняют форму, при этом нет необходимости в применении дополнительных соединительных колен и уголков.  Согнул трубу – и больше ничего не нужно.

Между собой трубы соединяются тоже без проблем – тут не понадобятся паяльная лампа или сварочный аппарат. Достаточно надеть и закрепить фитинг.

Проблема линейного удлинения труб решается достаточно легко с использованием специальных компенсаторов. Выполняемая алюминиевым слоем функция компенсации линейного удлинения имеет смысл только в системах отопления при открытой прокладке трубопроводов, где имеет место их достаточно большая протяженность. В системах холодного водоснабжения и подогрева пола (трубы там замоноличиваются в бетон) компенсация вообще не нужна.

Еще одним преимуществом металлопластиковых труб является их универсальность: их можно использовать не только внутри помещения, но и снаружи. Основным условием эксплуатации труб является обеспечение к ним свободного доступа в местах соединений (т. е. там, где есть фитинги) на тот случай, если труба «потечет».

Недостатки

К минусам использования труб из металлопластика относятся также:

  • горючесть (по этой причине СНиП рекомендует прокладывать трубопровод в закрытой нише пола или стены);
  • из-за большого теплового линейного расширения необходимо устанавливать тепловые компенсаторы (опять же, желательно проводить трубопровод в какой-то нише, чтобы скрыть от глаз, как и принято делать за рубежом);
  • по причине сильного различия коэффициентов теплового линейного расширения между компонентами металлопластиковой трубы при резких перепадах температур теплоносителя может произойти расслоение трубы по клеевому слою;
  • из-за возможного ослабления соединений труб вследствие температурных деформаций после первого года эксплуатации необходимо делать протяжку трубопровода;
  • на большинство полимеров пагубно влияет ультрафиолетовое излучение, поэтому для предотвращения старения труб их необходимо ограждать от прямого воздействия солнечного света;
  • заземление раковин, ванн и т.п. через пластиковые трубы невозможно.

Так как коэффициент теплового линейного расширения у стали в 10–12 раз ниже, чем у полимеров, то при эксплуатации в системах отопления и горячего водоснабжения в металлопластиковых трубах создается внутреннее напряжение, которое передается через клеевую прослойку на алюминиевый слой, компенсирующий данное напряжение. Очевидно, что в процессе эксплуатации по причине различного расширения слоев трубы не исключена вероятность их расслоения.

К замораживанию металлопластиковые трубы еще более уязвимы. При расширении воды вследствие замерзания алюминиевый слой внутри них деформируется и возникает опасность разрыва сварного шва на внутренней полиэтиленовой трубе.

Какие лучше трубы для водопровода в частном доме — обзор вариантов

Для проживания в частном доме невозможно обойтись одним лишь насосом, который будет качать воду из скважины или колодца. Водопроводная система должна быть организована таким образом, чтобы жильцы были обеспечены необходимым количеством воды. Трубы для водопровода в частном доме выбираются из материала, устойчивого к коррозии и к нагрузкам, возникающим при большом давлении воды.

Решая проблему, трубы для водопровода — какие лучше, необходимо помнить, что водопроводная система должна быть функциональной, прочной, надежной, имеющей долгий срок эксплуатации. И такой, чтобы ее нежелательный ремонт не очень сильно бил по карману.

Чтобы принять решение, какие трубы лучше для водопровода в частном доме, необходимо учитывать следующие факторы:

  • химические составляющие воды;
  • условия эксплуатации трубопроводов;
  • рабочее давление внутри труб;
  • протяженность трассы.

Еще несколько лет назад выбор был небольшим и сводился лишь к установке чугунных или стальных трубопроводов. Сегодня же строительный рынок предлагает различные модели труб для водопровода в частном доме — какие лучше выбрать? Об этом мы поговорим в данной статье, а также пробежимся по техническим характеристикам материалов и методам монтажа нескольких вариантов.

Металлопластик

Производители металлопластиковых труб гарантируют качественную работу своих изделий на срок 25 лет и более. Простота установки — главная особенность данных трубопроводов. Водопроводная система из данного материала представляет собой по сути дела конструктор, который с помощью соединительных фитингов собирается быстро и легко. Уникальная конструкция обладает особой надежностью и прочностью.

Преимущества, отличающие металлопластиковые трубы от других изделий подобного типа:

На фото показано строение металлопластиковых труб

  • не поддаются коррозии;
  • большая устойчивость к высоким и низким температурам;
  • высокая пластичность материала, позволяющая монтаж самых сложных конструкций;
  • внутри трубопроводов не происходит скапливание и отложение минеральных солей;
  • простота монтажа, не требующая специального инструмента и навыков (относится к монтажу с разборными компрессионными фитингами, для пресс-фитингов потребуются пресс-клещи);
  • эстетичный внешний вид;
  • доступная стоимость.

Внимание: Приобретая металлопластиковые водопроводные трубы, обратите внимание на наличие сертификата, позволяющего применять данные изделия для транспортировки питьевой воды. https://www.youtube.com/embed/59-d-ja-KmQ

Внутренний диаметр металлопластиковых труб сравнительно небольшой, но поток воды при этом не становится меньше. Кроме того, данные изделия без труда выдерживают высокое давление воды.

Монтаж металлопластиковой трубы для водопровода в частном доме своими руками значительно упрощается, благодаря легкому весу изделий. Кстати, при необходимости водопроводную систему из металлопластика можно демонтировать, а потом опять собрать (при использовании цанговых фитингов). Надежность и качество системы от этого не ухудшится.

Как и с помощью чего организуется водоподготовка для частных домов, читайте в отдельном материале.

А как сделать душ на даче своими руками, мы рассказали в другой статье сайта. Выбор места, материалов и последовательность работ.

Водопровод из полипропиленовых материалов

В последнее время полипропиленовые водопроводные трубы становятся все более популярными

Для эксплуатации в определенных условиях полипропиленовые трубы производятся и классифицируются под следующими маркировками:

  • для холодной воды — PN10;
  • для горячей (не более 60 градусов) воды, а также холодной — PN16;
  • для холодной и горячей воды (до 95 градусов) — PN20;
  • для отопительных систем, горячей и холодной воды — PN25.

Какие трубы лучше для водопровода под землей? Ответ может быть только один — полипропиленовые. Благодаря своей устойчивости к воздействию коррозии, полипропиленовые трубы могут также монтироваться в помещениях с повышенной влажностью и в агрессивных средах. Их неразборные герметичные соединения создаются за счет пайки с помощью специального паяльника, для работы с которым не требуется особых навыков.

Важное преимущество полипропиленовых труб заключается в идеально гладкой внутренней поверхности, что исключает образование жировых отложений на их стенках. Так как данные изделия стали выпускаться менее века назад, то трудно точно сказать о продолжительности их эксплуатационного периода

Предположительный срок составляет около 50 лет.

Металлические водопроводы

Трубы из металла используются уже не один десяток лет. Несмотря на появление новых материалов, они до сих пор не утратили своей актуальности. Металл, как и пластик, имеет свои плюсы и минусы.

Самым большим плюсом водопровода из металла является механическая прочность. Однако срок его службы всего несколько лет. Помимо этого, сложный монтаж и проведение сварочных работ повышают стоимость установки и обслуживания.

Стальной

Стальные трубы производятся как из обычной углеродистой стали, так и оцинкованные. Монтаж водопровода из стальных комплектующих выполняют при помощи переходников, тройников и муфт, которые соединяют трубы в единую систему.

Сварные и бесшовные стальные трубы способны выдержать огромную нагрузку, большое давление и резкие перепады температур.

Какие трубы выбрать для водопровода (видео)

К минусам таких водопроводов можно отнести большой вес, сложный монтаж и коррозию. Однако, современные производители научились покрывать внутреннюю поверхность неметаллическим слоем, что позволяет увеличить срок службы изделия и избежать коррозии.

Изделия из нержавеющей стали превосходят обычные по всем основным характеристикам, но их стоимость значительно отличается, что приводит к сильному удорожанию всей системы водопровода.

Медный

Пропускная способность медного водопровода выше, чем у других. Это достигается за счет более гладкой внутренней поверхности, поэтому можно использовать трубы меньшего диаметра. Медь обладает дезинфицирующими свойствами, благодаря чему медные трубы широко применяются для водопроводов с питьевой водой.

К несомненным плюсам медных изделий относится их презентабельный вид, устойчивость к коррозии и высокий срок службы, который может достигать 70−100 лет.

Однако высокая стоимость медной трубы и монтажных работ не всем по карману. Такие водопроводы обычно встречаются в элитных домах, где роскошь считается одним из важных показателей.

Достоинства и недостатки коммуникаций из полимеров

Полимерные трубы являются полной противоположность металлических аналогов.

Поэтому, решая какие нужны трубы для водопровода, нужно обратить внимание на следующие достоинства труб из конструкционного пластика:

  • Долговечность подобной продукции. При соблюдении правил монтажа и должном обслуживании такие трубы проживут более 80 лет.
  • Химическую стойкость такого варианта. Полимеры не просто не ржавеют, а еще и не влияют на вкусовые свойства воды. Медь и сталь такими характеристиками похвастаться не могут.
  • Умеренную жесткость. Полимерные трубы могут противостоять внутреннему давлению в 4-9 атмосфер, что вполне достаточно для водопроводов низкого и среднего давления.
  • Низкую цену. Пластиковые трубы не относятся к бюджетному варианту продукции для трубопроводов.

Впрочем, как и в случае с металлом, у полимерных труб имеются не только достоинства, но и недостатки, среди которых можно выделить следующие:

  • Недостаточную теплостойкость. Температурный предел эксплуатации таких труб лежит на отметке в 90 градусов Цельсия. Однако при такой температуре могут эксплуатироваться только самые прочные полипропиленовые трубы. Остальная продукция выходит из строя уже после 40 градусов Цельсия.
  • Недостаточную кольцевую жесткость. Такие трубы можно использовать только в горизонтальной разводке. Межэтажные стояки из полимерных труб – это редкость.
  • Склонность к температурным деформациям. При нагревании полимерные трубы увеличиваются в размерах на 3-5 процентов.

Дешевая и стойкая продукция подойдет для слабонагруженных, домашних трубопроводов практически идеально.
