Подключение люстры с 3 проводами к выключателю

Подключение точечных светильников на 12 В

Схемы точно такие же, но кабель с выключателя заводится на преобразователь, а с выхода преобразователя идет уже на лампы.

С трансформатором на 12 В

Если точечных светильников много, их предпочитают подключить к двум клавишам. В этом случае потребуются два трансформатора (блока питания, переходника).  Схема выглядит не намного сложнее — есть две ветки. При желании можно найти выключатели и на три клавиши, а можно поставить рядом несколько. Но, если вам надо изменять освещенность в широких пределах, лучше поставить диммер.

Схема подключения точечных светильников к двуклавишному выключателю

Как вы поняли, схемы отличаются только наличием или отсутствием трансформатора. Так что и остальные схемы реализовать будет несложно.

Выбор мощности преобразователя/трансформатора

Чтобы освещение работало нормально, необходимо чтобы мощность драйвера была на 15-20% больше, чем все подключенные к нему потребители. Например, нужно подобрать понижающий трансформатор для подключения 8 точечных светильников, в которые будут установлены лампы накаливания по 40 Вт. Суммарная мощность всех ламп будет 320 Вт. Трансформатор потребуется на на 380-400 Вт.

С преобразователем на каждой ветке

Понятно, что чем больше источников света будете подключать, тем более мощный преобразователь потребуется. Но с увеличением мощности растет цена и размеры устройства. Кроме того, мощные трансформаторы найти бывает сложно. Е еще: большую и тяжелую коробку спрятать бывает сложно. Потому в таком случае большую группу ламп делят, и к каждой ставят свой преобразователь, но меньшей мощности (как подключить точечные светильники в этом случае, можно увидеть на схеме выше).

Проверка и возможные неисправности

Если все подключено правильно, а люстра на нажатие кнопок не реагирует, в первую очередь надо проверить наличие и состояние батареек в пульте. При необходимости их надо установить или заменить на свежие. В отличие от инфракрасных пультов, проверить работоспособность радиочастотного прибора с помощью смартфона не получится. Можно попробовать поймать сигнал на радиоприемнике, но у бытовых устройств нет диапазона 433 МГц, не говоря о 2,4 или 5 ГГц (для Bluetooth или Wi-Fi).

Если после замены элементов питания реакция на пульт не появилась, то можно проверить наличие сетевого напряжения на входных клеммах люстры. Если питание есть, то можно предполагать неисправность пульта или приемного модуля.

В ситуации, когда при нажатии на кнопки пульта слышны щелчки электромагнитных реле, но один или несколько светильников (групп светильников) не горит, в первую очередь надо проверить напряжение на соответствующем выходе модуля управления. Если оно сильно отличается от 220 вольт, значит, неисправна контактная группа электромагнитного реле. Если все в порядке, предполагается неисправность светоизлучающего элемента или драйвера (если есть). Если лампочка легкосъемная, ее работоспособность можно проверить заменой на заведомо исправную. Если монтаж жесткий (пайка и т.п.), можно попробовать проверить элемент с помощью мультиметра (светодиод прозванивается как обычный диод в обе стороны). Если здесь все в порядке, надо проверить напряжение на выходе драйвера или понижающего трансформатора — оно не должно сильно отличаться от указанного на корпусе. В случае неисправности модуль надо заменить.

В целом подключение к сети люстры с пультом принципиальных отличий от той же процедуры для обычных светильников не имеет. При внимательном и безошибочном монтаже осветительный прибор начинает работать сразу, хотя некоторым моделям потребуется привязка пульта.

Подготовка к работе

Во-первых, необходимо определить среди проводов фазу, ноль и заземление, наличие которого необязательно. Для простоты их обнаружения можно использовать электро-схему в паспортном документе на люстру с указанием предназначения ее проводников и этапы их соединения.

Стандартная маркировка по цветам:

  • Проводник белого или коричневого цвета – фазный;
  • Синего – нулевой;
  • Желто-зеленого – заземление.

Подключение производится к проводу такого же цвета на люстре. При его отсутствии осуществляется тщательная изоляция оголенного провода, чтобы случайно не закоротить его.

До начала работ клавиши выключателя следует переключить в положение «выключено». В выключенном состоянии должен находиться и входной автомат на щитке. Подготовка проводов к тестированию заключается в их размыкании. Подключение светильника осуществляется с выключенным питанием. После подготовительной работы подается питание к проводам.

Пошаговая инструкция прозвона проводов тестером:

  1. Осуществляется установка устройства в режим прозвонки, и щупы ненадолго следует закоротить. Характерный звук будет свидетельствовать о правильности выбора предела измерений и исправности устройства.

  2. После выкручивания ламп в их патронах определяют 2 контакта: центральный – фаза, и ноль – сбоку, который соприкасается с цоколем при вкручивании лампочки.
  3. Чтобы найти ноль 1 щуп тестера устанавливают на боковой контакт какого-то патрона, а 2 по очереди касаются к выходящим зачищенным проводам. Если касание 1 из них сопровождается звуком, нулевой проводник найден.
  4. Для поиска фазы 1 щуп тестера устанавливается на средний контакт какого-то патрона, а 2 касаются других проводов. Определение фазы сопровождается звуком.
  5. Число контуров определяется при креплении 1 щупа тестера на фазе, и поочередном касании к среднему фазному контакту остальных патронов 2 щупом. Если у люстры 1 контур звук будет сопровождать любое касание к патронам. При отсутствии подключения к контуру части патронов производится проверка на 2 контур, для чего щупами прикасаются к средним контактам патронов и 3 проводу. Звук станет подтверждением двухконтурной люстры, а 2 провод – фаза.
  6. При наличии 1 контура 3 провод – заземление. Для этой проверки 1 щупом касаются к деталям корпуса из металла, а 2 щупом – к 3 проводу. Сопровождающий звук послужит доказательством.

Контакты на люстре

Каждая лампа в люстре имеет 2 провода, это «фаза» и «нейтраль». Иногда имеется третий провод или контакт, подключаемый к заземлению. Для подключения люстры с такими тремя контактами фазовый провод от выключателя, подключается на разметку L, нейтраль на N, земля на PE (может отсутствовать, не является обязательным).

При подключении люстры необходимо соблюдать определенные меры безопасности.

  1. Обесточьте электропроводку, идущую к люстре, отключив автомат на электрощите.
  2. Проверьте отсутствие напряжения на проводах, где будете проводить работы.
  3. Подключите «нуль» к нужному контакту на люстре.
  4. Подключите «фазу» к нужному контакту на люстре.
  5. Заизолируйте оголенные места соединений. Если используются клеммы, то зафиксируйте провода в них.

У большинства людей возникает вопрос, куда девать лишний провод на люстре.

  1. В первую очередь надо разобраться, что это за провод.
  2. Если это провод, предназначенный для заземления, а заземляющего провода в сети нет, то его изолируют и далее убирают в сторону.
  3. Если ваша люстра разделена на группы и этот провод от второй группы ламп, то его соединяют с фазным проводом первой группы. При этом варианте светильник будет работать от одного выключателя.

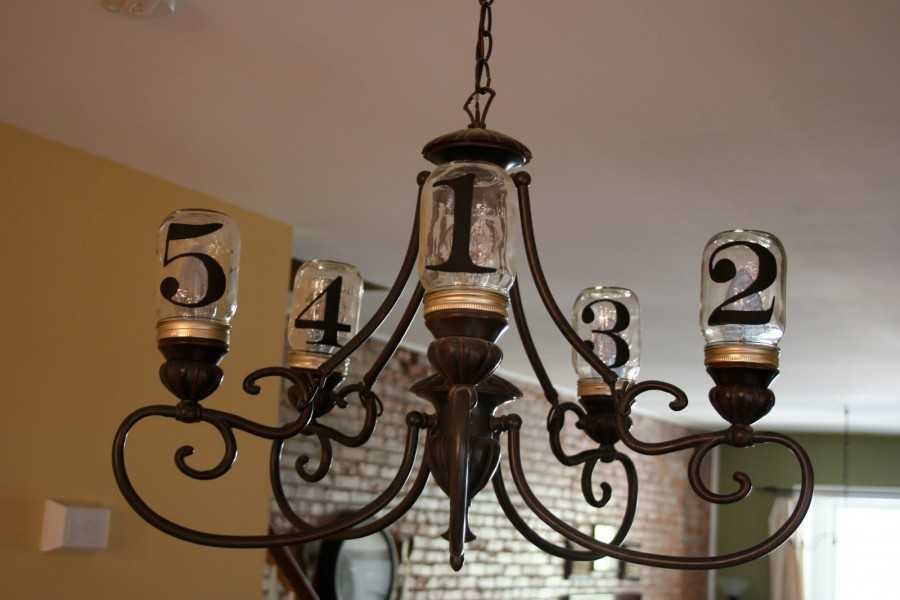

Для люстр с 5 лампочками схема подключения точно такая же, только предварительно лампы разделяются на 2 группы и люстра имеет три контакта. После этого подключение производится как обычно.

На схеме существуют правила обозначения контактов клеммника или проводов:

  • L – фаза;
  • N – нейтраль;
  • PE – заземление.

В современных сетях электропроводки используется дополнительный провод заземления. Если имеется данный провод в электросети квартиры или дома, то подключайте его в соответствующий клемме (PE) клеммника, при отсутствии такого провода заземление не производится.

Главное – безопасность!

Основная наша задача – не просто подключить люстру, а сделать это живым и здоровым. Для этого в обязательном порядке соблюдаем несложные правила:

  • Перед началом работ обесточиваем квартирную сеть. Причем не выключателем, а автоматом в щитке – он механически размыкает контакты, делая невозможным поражение электрическим током. Удостовериться в отключении очень легко: индикатор автомата меняется с красного на зеленый или вместо цифры 1 появляется цифра 0.
  • Работать только инструментом с изолированными рукоятками. На всякий случай.
  • Если провода соединяют скрутками, их обязательно изолируют. Если неизолированные скрутки коснутся друг друга, возникнет короткое замыкание.
  • В скрутку объединяют провода только одной группы: только фазные, только нулевые или только заземляющие. Будьте внимательны.
  • Проверяют подсоединение выключателя – в него входят и из него выходят только фазные провода. Для уверенности их прозванивают мультиметром или проверяют индикаторной отверткой.

Соединяем правильно

После определения электропроводов вновь потребуется отключение электропитания для монтажа осветительного прибора. При скручивании проводов нежелательно использование ленты ПВХ из-за ее высыхания со временем и, соответственно, понижения ее изоляционных характеристик.

При скручивании электропроводов в одну группу и накрутки защитного колпачка возможно их окисление со временем и нагрев. Рекомендуется пайка таких соединений, что гарантирует нормальный контакт и отсутствие перегрева.

При соединении электропроводов от осветительного прибора с потолочными электропроводами от выключателя правила скрутки недопустимы. Здесь потребуется использование клеммных коробок. При этом возможна проблема, когда скрутка из нескольких электропроводов не входит в отверстие. Решение – припаивание к соединению медного проводника сечением от 0,5 кв. мм. Соединение изолируется, а свободный конец проводника длиною в 10 см вставляется в клеммную коробку.

После вставки в клеммник всех электропроводов от осветительного прибора и затяжки винтов, люстру поднимают под потолочное перекрытие. После крепления люстры в клеммник производят подключение электропроводов в нужном порядке: нули – один напротив другого, фазы к фазам – произвольно.

Подключение двухконтурной люстры к электросети

Чтобы правильно подключить люстру с тремя проводами, два из которых фазные, необходимо осмотреть выключатель и выходящие из потолка провода. Самый простой случай – когда выключатель двухклавишный, а из потолка выходят три провода. Определить назначение этих проводов можно так:

  1. Возьмите индикаторную отвертку или указатель напряжения.
  2. Включите обе клавиши выключателя.
  3. Поочередно прикоснитесь указателем напряжения к зачищенным концам всех трех проводов. При соприкосновении с фазными проводами загорится лампочка на указателе напряжения.
  4. Отметьте фазные провода маркером.
  5. Отключите выключатель. Проверьте все три провода еще раз. Лампочка загораться не должна!
  6. Подключите поочередно фазные провода люстры к отмеченным фазным проводам электропроводки, также соедините нулевые провода. Соединение производят с помощью клеммной колодки или на скрутку с использованием изолирующих колпачков или изоленты.
  7. Проверяют работу люстры, поочередно включая обе клавиши.

Схема подключения люстры к сети

Если выключатель одноклавишный и из потолка выходит только два провода, то необходимо проверить их при включенном выключателе указателем напряжения и найти фазный и нулевой провода. Фазные провода люстры соединяют между собой и с фазным проводом электропроводки, нулевые провода также соединяют. Проверяют включение и отключение люстры.

Если выключатель установлен одноклавишный, а провода в электропроводке три, необходимо выяснить назначение третьего провода. Для этого включают выключатель и проверяют на всех проводах наличие напряжения. Если фаза обнаруживается на двух проводах, значит нужно заменить выключатель надвухклавишный, и люстру можно будет подключить по трехпроводной схеме. Если фаза только на одном проводе, а третий провод имеет желто-зеленую изоляцию, то подключение производят как в предыдущем случае: оба фазных провода люстры подключают к фазному проводу электропроводки, а заземляющий проводник изолируют и убирают.

Определение напряжения на проводах с помощью электро-отвертки

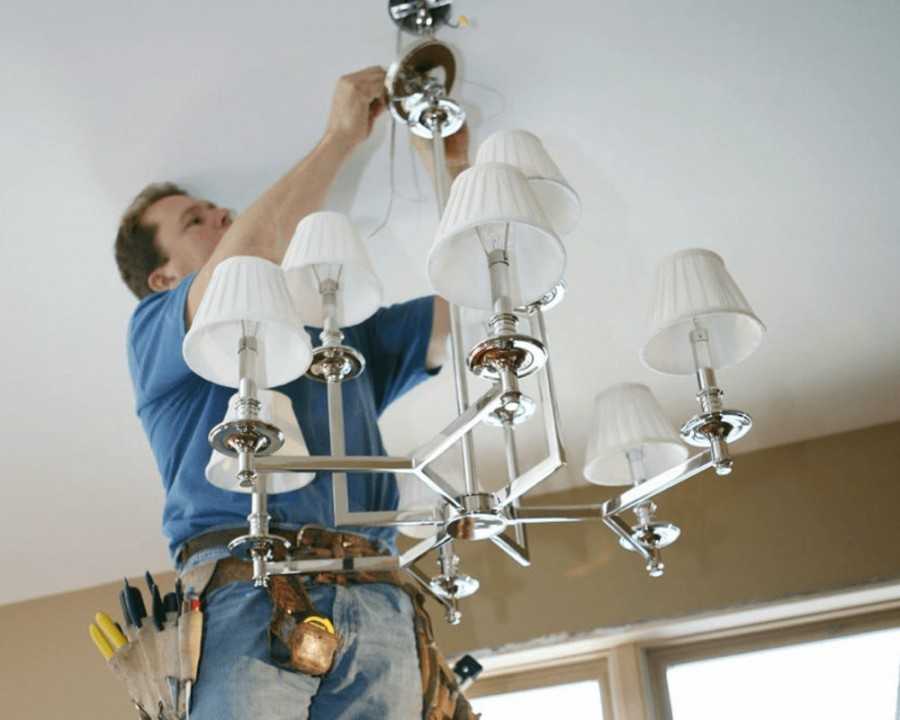

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

  • одноклавишным;
  • и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

  • подключен к выключателю через отдельную распределительную коробку;
  • или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Система дистанционного управления

Обычный выключатель закреплён на одном месте. Это достоинство и недостаток одновременно – он никогда не потеряется, его легко найти в темноте, но чтобы включить и выключить свет необходимо идти к месту установки.

Пульт ДУ можно носить с собой и управлять светом, не вставая с кровати. Но такое устройство легко потерять в комнате. Этого недостатка лишена система из малогабаритного пульта ДУ и стационарного выключателя. В более продвинутых моделях есть функция звукового сигнала на переносном модуле при команде со стационарного блока.

В основу работы пульта дистанционного управления заложена передача команд при помощи радиоволн.

Состоит такая система из двух блоков:

  • Передатчика, находящегося в блоке дистанционного управления. В зависимости от нажатых кнопок, он подаёт управляющий радиосигнал на приёмник, находящийся в люстре. Питание пульта ДУ осуществляется от батареек;
  • Радиоприёмника, находящегося в люстре. Этот приёмник настроен на приём сигнала только своего ПДУ. Полученные команды обрабатываются блоком автоматики, который управляет лампами. Питание осуществляется от сети 220В.

Система дистанционного управления

Принцип дистанционного управления

Команды подаются нажатием кнопок на пульте и радиоволнами передаются в приёмное устройство, встроенное в контроллер – электронный блок, управляющий её работой.

Состоит это устройство из следующих частей:

  • блока питания;
  • приёмника сигнала со встроенной антенной;
  • логической схемы, расшифровывающей входной сигнал и передающей его на силовой блок;
  • силовой блок – включает и выключает свет или меняет его яркость.

Контроллер выполняется малого размера и помещается в люстре или подвесном потолке.

Важно! Недостатком таких плат является чувствительность к перегреву и высокой влажности

Радиус действия управления

Прежде всего, определяется необходимая дистанция срабатывания. В обычных жилых помещения достаточно 8 метров. Такой дальностью обладают бюджетные системы. Они состоят из переносного пульта и встраиваемого контроллера.

Защита от помех и посторонних сигналов

В многоквартирном доме систем ДУ может быть много. Чтобы они не влияли друг на друга, пульт и контроллер должны быть взаимно настроены.

Для этого радиосигнал шифруется по определённому алгоритму, и команды от постороннего пульта не воспринимаются контроллером.

Обратите внимание! Недостаток этой схемы в том, что настройка выполняется на заводе и при утере или поломке пульта приходится менять весь комплект

Количество каналов управления

Число каналов управления соответствует кнопкам на пульте и количеству светильников, которыми может управлять система. Самые распространённые конструкции имеют 4 канала и 4 кнопки:

  • A,B – управляют отдельными лампами или режимами работы светильника;
  • С – включает свет полностью;
  • D – отключает свет полностью.

Пульт ДУ

Мощность светильников

Люстры потребляют определённые мощность и ток, зависящие от числа и типа установленных ламп. В контроллерах устанавливаются системы коммутации для ламп общей мощностью до 1кВт. Это больше, чем любой из бытовых люстр.

Важно! При необходимости управлять большей мощностью выбирается контроллер большей мощности, или устанавливается дополнительное реле

Питание пульта и контроллера

Электронным схемам передатчика и приёмника необходимо электропитание:

  • В пульте установлены обычные пальчиковые батарейки типа АА или ААА. Вместо них можно использовать аккумуляторы соответствующего формата;
  • Контроллер подключается к сети 220В проводами, которыми запитана люстра. При подключении необходимо “ноль” и “фазу” подключать к соответствующим клеммам.

Места установки контроллеров ДУ

Монтируются платы ДУ в светильники любых конструкций, только необходимо учесть ток ламп и напряжение сети.

Устанавливается контроллер в одно из следующих мест:

  • в пространство в потолке возле места подвеса светильника;
  • в защитный кожух или корпус люстры;
  • в монтажной коробке, к которой подключаются лампы;
  • внутри гипсокартонной стены;
  • вместо настенного выключателя.

Во все эти места контроллеры включаются просто в разрыв сети, за исключением установки вместо обычного выключателя. Для работы плате необходимо питание – фаза и ноль, а к выключателю приходят фаза и провод от лампы. Поэтому ноль необходимо подводить отдельно. Проще всего это сделать при установке выключателя в одном блоке с розетками.

Подключение одноклавишного выключателя

Корпус коробки нужно закрыть пластмассовой заглушкой.

К сожалению, рынок осветительных приборов буквально перенасыщен дешевым и низкокачественным товаром и откровенными подделками под известные бренды. Таким образом, фаза проходя через выключатель, дает возможность включения и выключения лампы, а также ремонта и обслуживания светильника.

Настоятельно НЕ советуется применять никакие кабели, провода с многопроволочными мягкими жилами. Защитный РЕ-проводник и рабочий ноль N поступают напрямую и к выключателю не подводятся. Но в данном случае нужно учитывать следующий нюанс: Согласно технике безопасности, ПУЭ нельзя применять в подобных случаях проводку из медных жил, сечение которых менее 1 мм2, из алюминиевых жил — менее 2,5 мм2.

Для подключения используется схема подключения тройного электровыключателя, к нему подходит фазный провод. Но это потребует дополнительного места. При желании можно найти выключатели и на три клавиши, а можно поставить рядом несколько. К ней подводятся провода от розетки, выключателя и от осветительного устройства.

Если неисправность в осветительной сети, то не погаснет настольная лампа, включенная в обычную сеть, и не повредятся дорогостоящие электроприборы. Тогда нужно будет выводить провода не на каждую отдельную клемму выключателя, а на крайние — на крайнюю левую и на крайнюю правую. Схема их подключения чуть сложнее, но в целом схожа с приведенными ранее. Преобразователь позволяет плавно включать лампу.

Выступающие резьбовые части двух или более шпилек станут креплениями для реечной или крестовидной консоли. Для работы потребуются инструмент и расходные материалы: новый выключатель; распределительная коробка и выключатель; провода для соединения из того же материала, что вв проводка в общей сети, медные или алюминиевые ; плоскогубцы, крестообразная и плоская отвёртки, нож, изоляционная лента, электрический паяльник. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы. Далее производится лужение соединений припоем, как в случае с выключателем, и изоляция лентой ПВХ.

Схема выключателя и розетки питания через одну распределительную коробку.

Дальнейшая же работа по контролю работоспособности и окончательному монтажу ничем не отличается от того, что было изложено выше. К примеру, для создания ветки питания осветительного элемента использовался провод с жилами, окрашенными в коричневый и синий цвета. Подводим все очищенные от изоляции провода к распределительной коробке и соединяем между собой соответственно оттенкам изоляции токоведущих жил. В результате буде выявлен фазный провод, который можно пометить определенным образом маркером или цветной изолентой.

Далее нужно собрать по списку все необходимые материалы и инструмент: Выключатель. Тогда нужно будет выводить провода не на каждую отдельную клемму выключателя, а на крайние — на крайнюю левую и на крайнюю правую. Что нужно знать при монтаже? В нашем случае это электрическая сеть напряжением вольт. Для защиты от короткого замыкания в осветительной сети применяются автоматические выключатели, номинал которых рассчитывается индивидуально, в зависимости от будущей потребляемой мощности всех осветительных приборов подключенных к линии.
КАК ПОДКЛЮЧИТЬ БЕСПРОВОДНОЙ НАСТЕННЫЙ СВЕТИЛЬНИК

Провода на приборе

Количество кабелей, выходящих из светильника, бывает разным. Если подключается модель с двумя проводниками, то все просто: один сочетается с фазой, другой – с нулевым

При этом куда и какой не так важно

Если на потолочном полотне есть пара фазных проводов, а у выключателя две клавиши, то подключений будет несколько.

Оба фазных шнура скручиваются и подсоединяются к люстровой фазе. При этом выключение прибора будет осуществляться сразу парой клавиш, а включать свет можно будет любой их них.

Соединение одного потолочного фазного шнура с кабелем на приборе, при этом второй просто изолируется. Тогда работать будет единственная из клавиш.

Стоит отдельно сказать, как подключить люстру с 3-мя проводами. Если одним из проводников будет являться заземление, то его возможно либо изолировать (когда на потолочной плите такой же кабель отсутствует), либо скомбинировать с таким же потолочным проводником.

Контроллеры с дистанционным управлением, для люстры.

Любая люстра с дистанционным управлением содержит в себе специальное устройство — электронный контроллер.
С помощью его, осуществляется перебор различных режимов освещения, путем включения-отключения групп светильников,
входящих в состав люстры, с помощью дистанционного пульта, либо согласно заранее заданной программы. Иногда, подобное устройство, вместе с пультом управления можно приобрести в
розничной продаже, отдельно от люстры, за сравнительно небольшие деньги.

Изменив схему подключения
светильников люстры и подключив ее через контроллер, можно добиться кроме собственно, дистанционного
управления ее режимами, еще и улучшение функциональности, за счет увеличения количества этих режимов.
Ведь, если с помощью двухклавишного выключателя, возможно управление двумя ветвями эл. цепи люстры,
то с контроллером, количество их возрастает, в среднем (зависит от исполнения ), до шести. Плюс, возможность
программировать поведение, подключенных источников света. Ниже,
в качестве примера расположена электрическая схема подключения люстры, состоящей из пяти светильников.

Так как размеры корпуса контроллера невелики, при монтаже его легко спрятать, например, в достаточно большое отверстие
на потолке, предназначенное для крепления крюка.
Первый выключатель предназначен для переключения люстры в «рабочее» положение — через него подается питание
в схему контроллера.
Второй выключатель — аварийный, предназначен для включения части люстры, в случае выхода контроллера из строя.
Обычно, подключают его далеко не всегда, и совершенно напрасно — поломка сложного электронного устройства, произведенного в КНР, это обычное дело.
Подключение люстры через контроллер TC-42A смотрите здесь

Все работы связанные с прикосновением к оголенным концам проводов производятся при полном снятии напряжения.

На главную.

Использование каких — либо материалов этой страницы,
допускается при наличии ссылки на сайт «Электрика это просто».

Правила соединения проводов

Шутки с электричеством плохи, поэтому все работы делаем по правилам. Скрутку из нескольких проводов недостаточно просто зажать в клемму или обмотать изолентой. Необходимо пропаять все подобные соединения, после чего оно станет долговечнее, контакт лучше, а греться будет меньше. Следующий шаг – это соединение проводов люстры с проводами, идущими от выключателя. Использование скрутки недопустимо, поэтому применяются клеммные коробки. Если их нет в комплекте, то приобрести можно в любом строительном магазине. Когда толстая скрутка не проходит в отверстие для зажима, можно попробовать припаять к ней медный контакт нужной толщины, но не менее 0,5 мм2 в сечении. Или купить клеммную коробку большего размера, если позволяет место в светильнике. Затем люстра поднимается под потолок, окончательно присоединяются провода нуля и фазы, все винты протягиваются, после чего она окончательно закрепляется на своем месте.

В заключение

В последнее время вопрос экономии электрической энергии выходит на первый план, поэтому промышленность начала разрабатывать и активно внедрять более экономные источники света. На рынке светотехники появились так называемые «экономки», а также светодиодные лампы, которые потребляют минимум электрической энергии, при этом их световой поток находится на уровне ламп накаливания. Поскольку они потребляют минимум энергии, то по проводникам протекают минимальные токи. Поэтому они не способны нагреть плохой контакт до опасной температуры. В данном случае минимальный контакт способен обеспечить надежное питание люстры, но это совсем не означает, что за качеством соединений не нужно следить.

Как подключить люстру на три провода. Установка и подключение люстры на натяжной потолок
